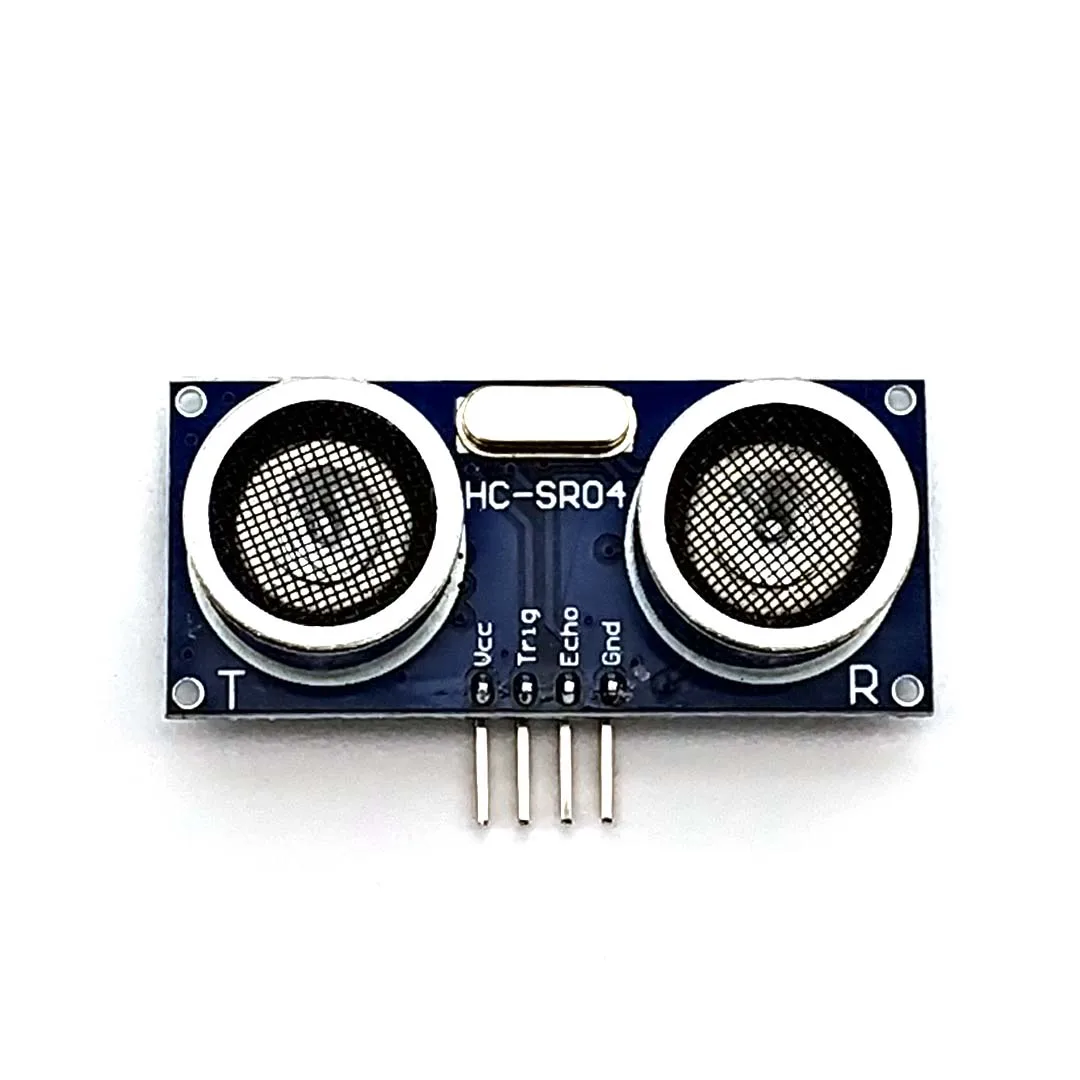

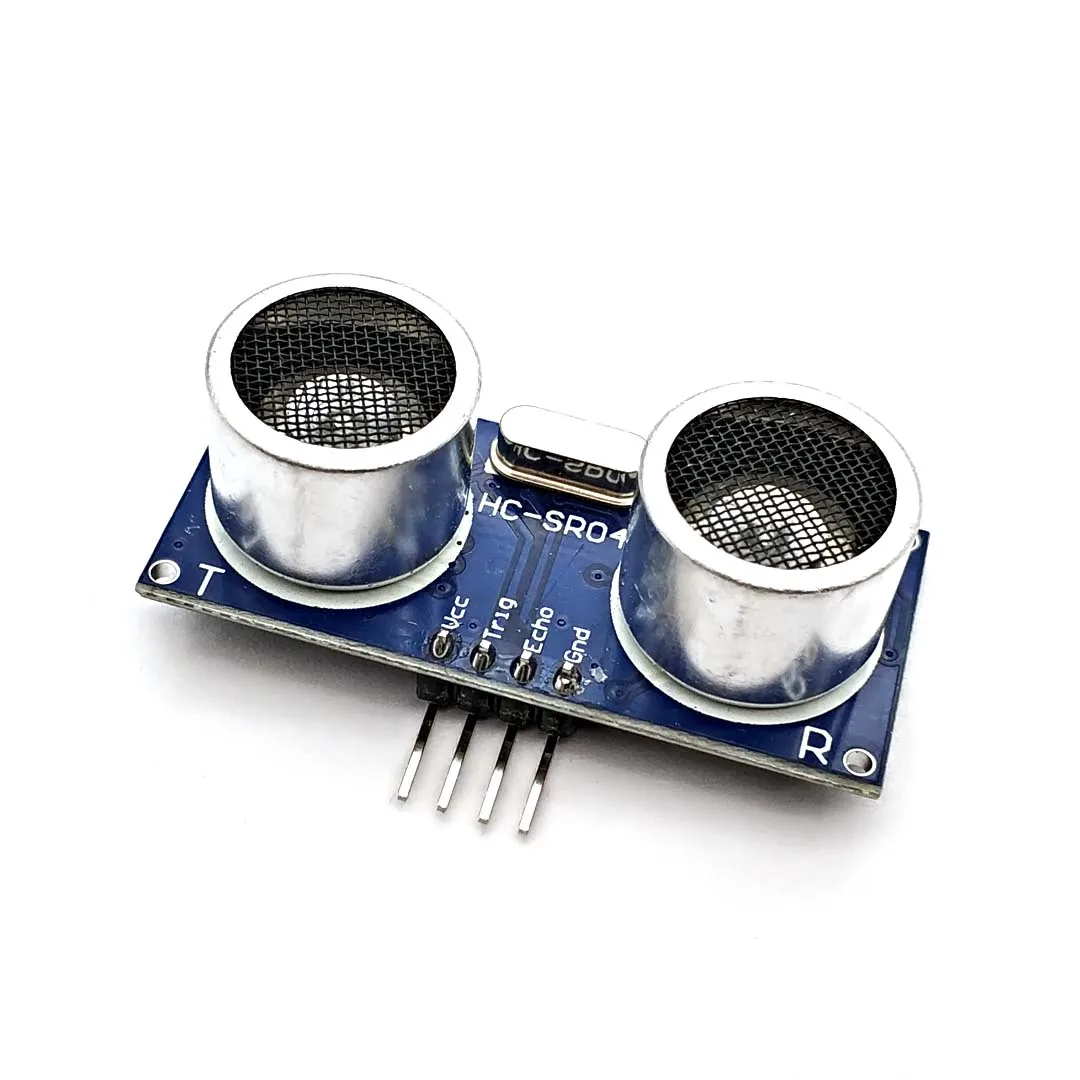

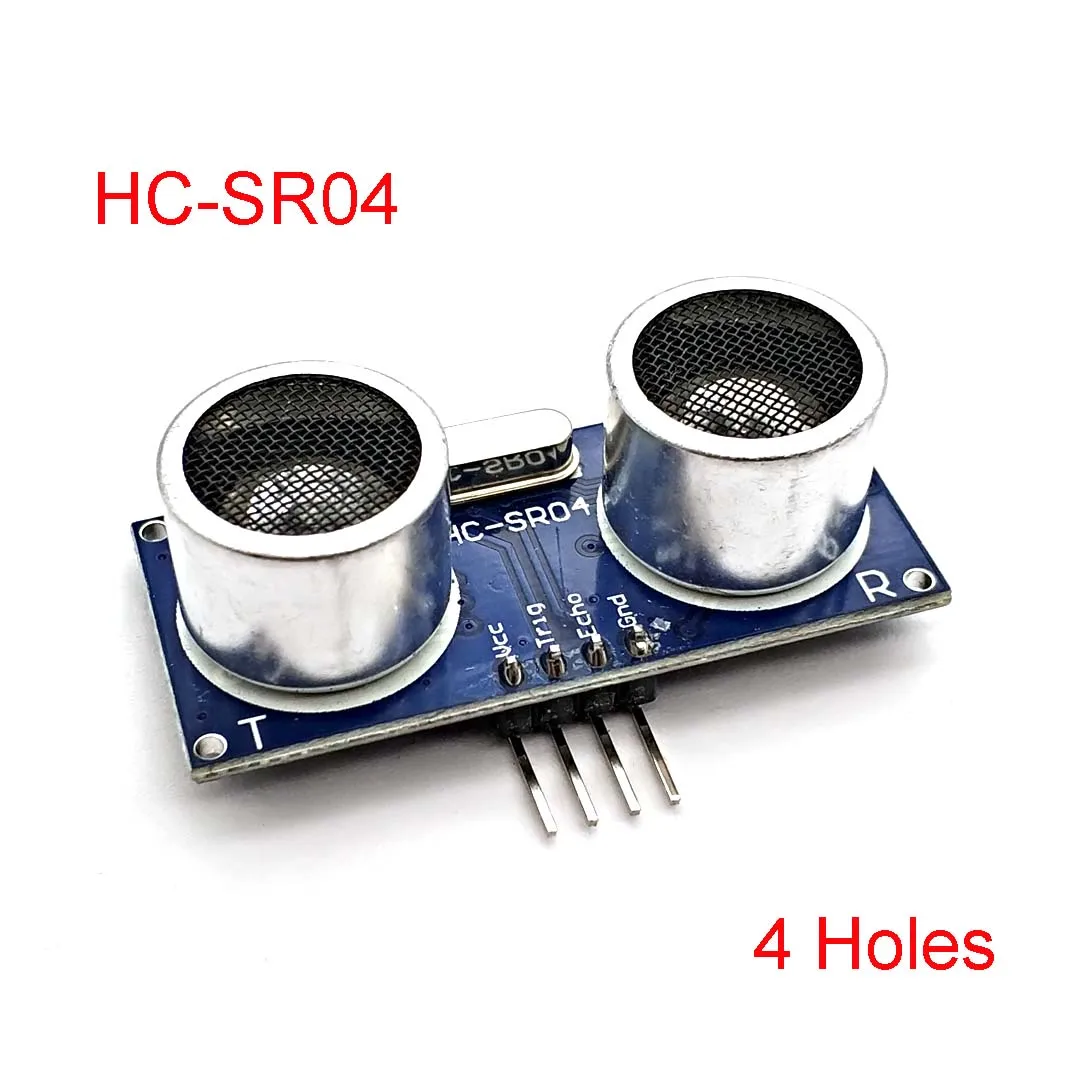

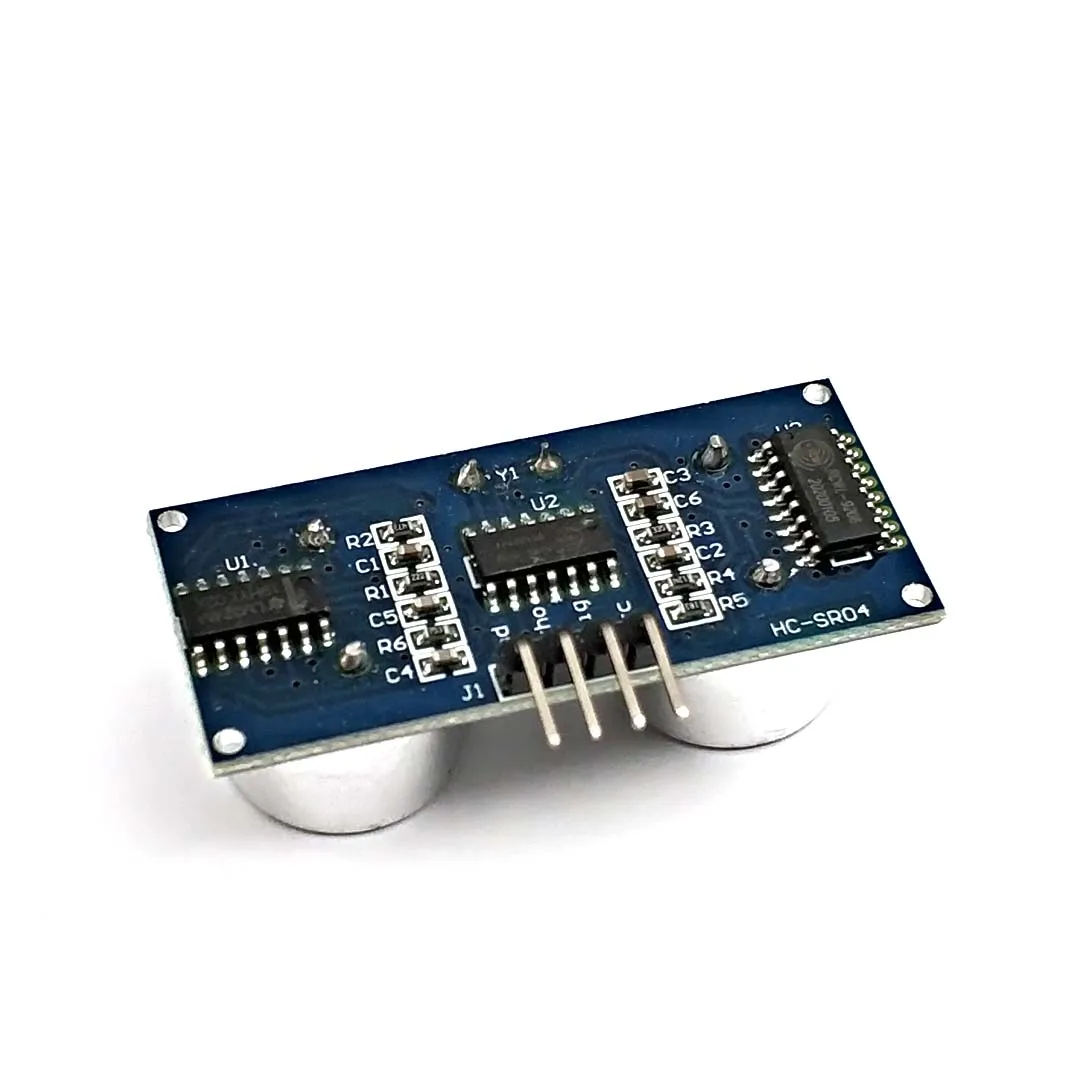

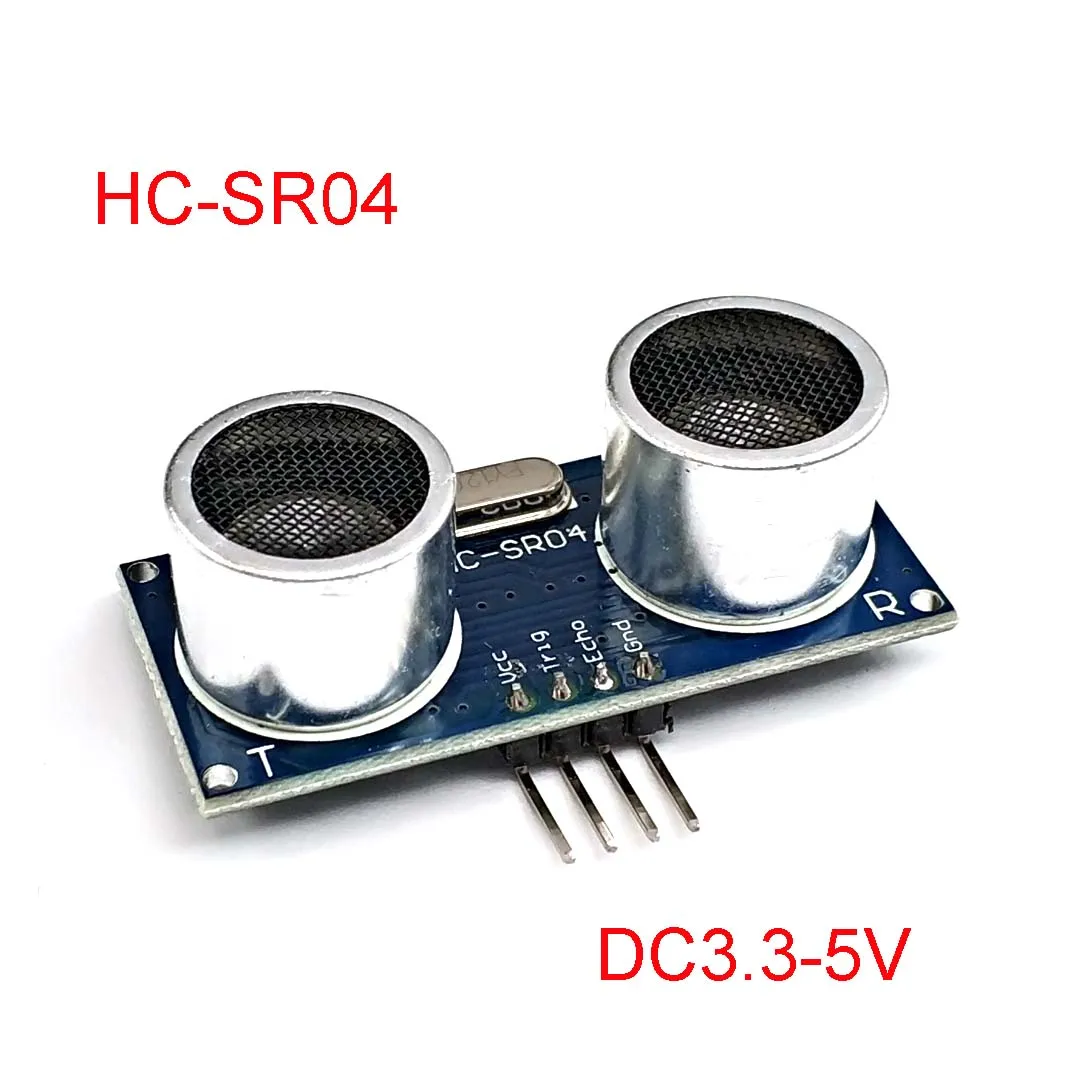

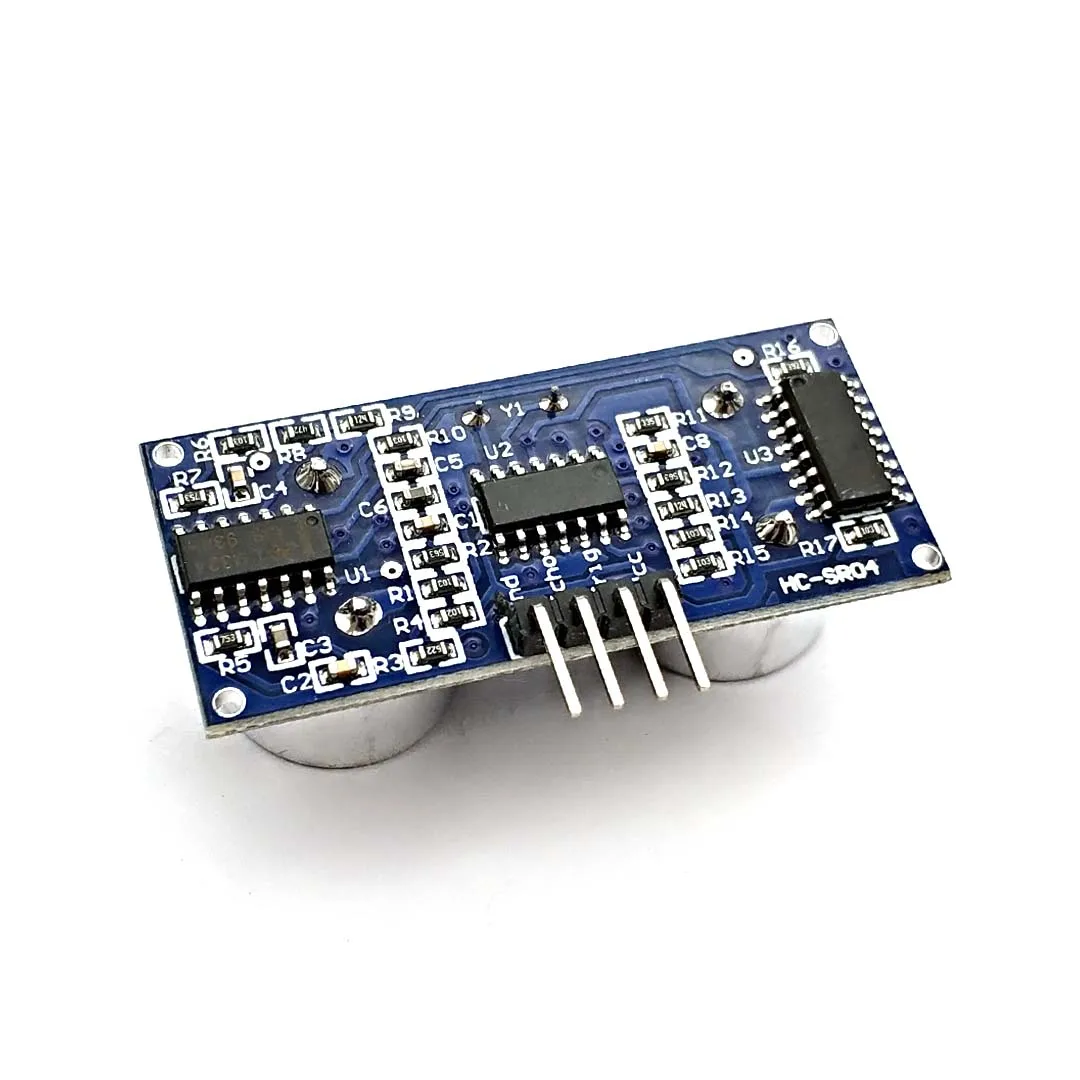

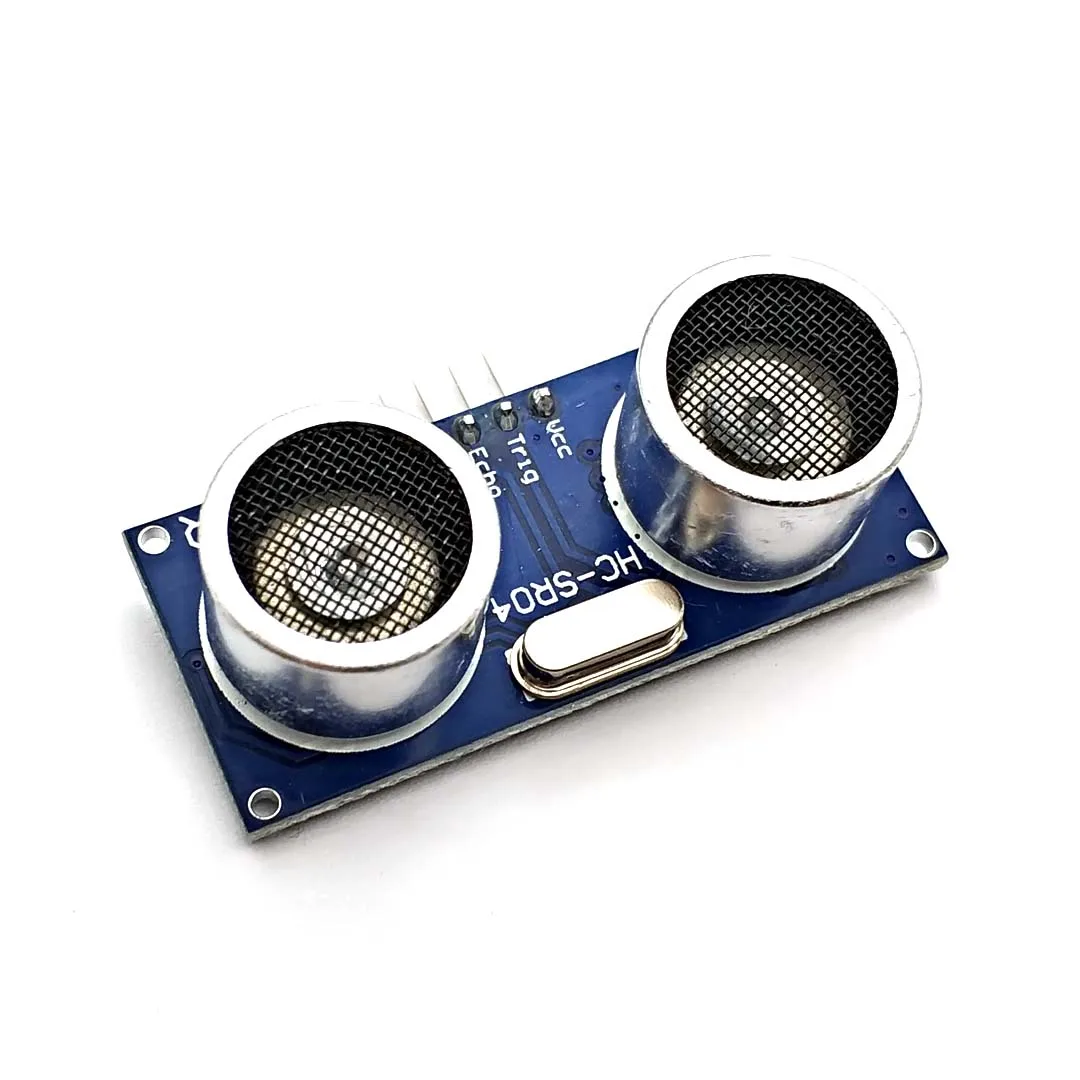

4 отверстия Ультразвуковой Модуль HC-SR04 датчик измерения расстояния для ультразвукового детектора волн Arduino

Ультразвуковой Модуль HC-SR04 датчик измерения расстояния для Arduino ультразвуковой волновой детектор дальномер модуль

Описание

Основные технические параметры модуля: 1. Рабочее напряжение: 5 В (постоянный ток) 2. Статический ток: менее 2 мА. 3. Выходной сигнал: Электрический Частотный сигнал, высокий уровень 5 В, низкий уровень 0 В. 4. Угол датчика: не более 15 градусов. 5. Расстояние обнаружения: 2-450 см. 6. Высокая точность: до 0,3 см 7. Входной триггерный сигнал: импульс 10 мкс TTL 8. Эхо-сигнал: выходной сигнал TTL PWL Режим подключения: 1.VCC 2. Триг (T) 3.echo(R) 4.GND Способ использования: Модуль питания с 5 В, выход будет 5 В, в то время как препятствие в диапазоне, или 0 В, если нет. Внешний контакт этого модуля используется как коммутационный выход при противоугонном модуле и без ножек при выборе диапазона модулей. Примечание: модуль должен быть вставлен в цепь перед включением питания, что позволяет избежать высокого уровня неисправности; В противном случае включите снова. Принцип работы модуля: 1. Используйте триггер IO, подавая сигнал высокого уровня не менее 10 МКС. 2. Модуль автоматически отправляет восемь квадратных волн 40 кГц и автоматически определяет, получает ли сигнал обратного импульса. 3. При возврате сигналов, из-за высокого уровня выхода и времени продолжения высокого уровня происходит время от ультразвуковой передачи до приема. Расстояние тестирования = (время высокого уровня * скорость звука (340 м/с) / 2. Примечание: Этот модуль не подходит для подключения к электросети. Если вам нужно подключить этот модуль к электронному источнику питания, сначала Подключите клемму GND этого модуля, в противном случае, это повлияет на нормальную работу модуля

Посылка входит

1 шт. HC-SR04 Ультразвуковой Модуль
