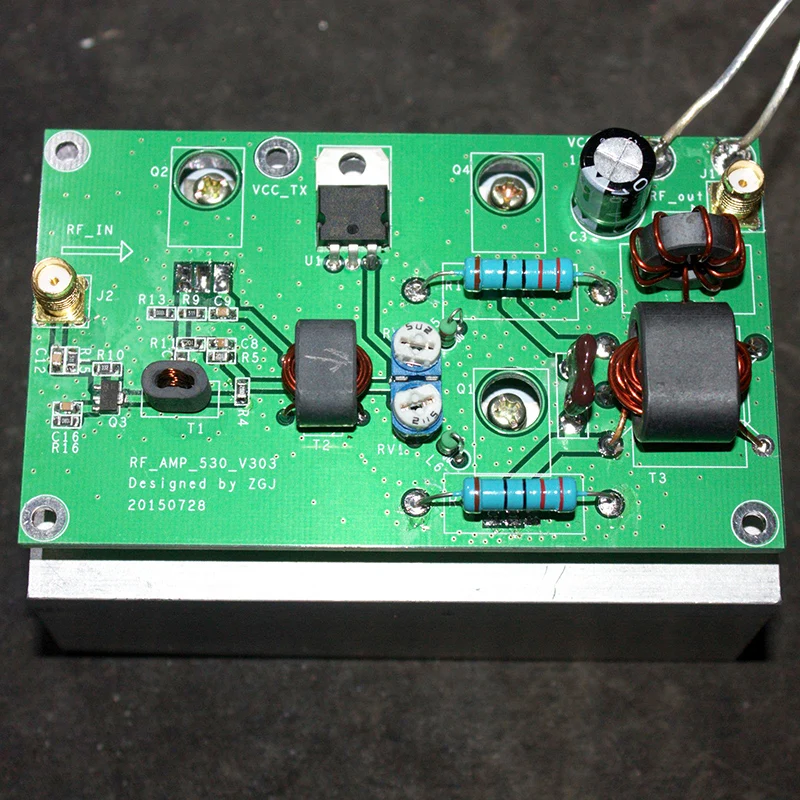

45 Вт короткая волна 3-28 МГц линейный высокочастотный ВЧ усилитель мощности радиостанция Беспроводная передача мощности H233

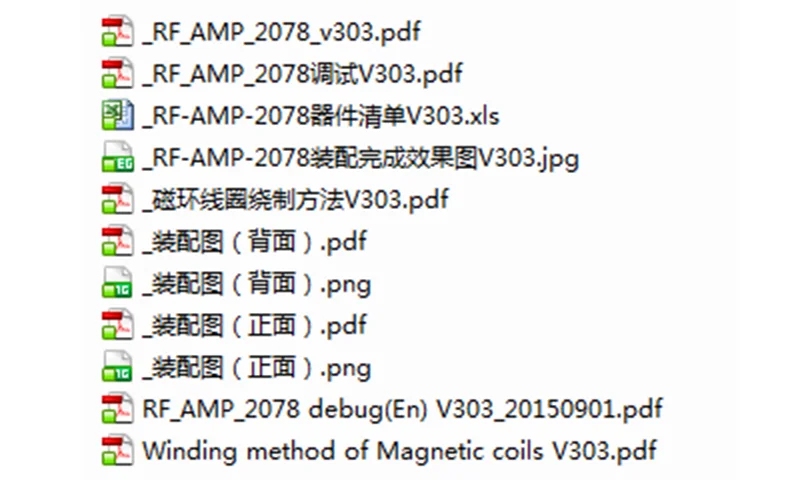

Предоставление документов по отладке сварки на китайском и английском языках. Текущая версия-V305. По умолчанию он оснащен эмалированным проводом, не нужно друзьям искать эмалированный провод. Используется для линейного усиления мощности ssb, AM, усиления мощности CW, FM и наиболее базового усиления сигнала. Также может применяться для RFID и других популярных приложений. Общий коэффициент усиления более 40 дБ, что в 10000 раза. Вход 1 мВт и выход 10 Вт; Входная мощность 1-5 мВт Выходная мощность 45 Вт (макс.) (эти данные являются только самыми ранними тестовыми данными, новые данные приведены ниже) Выходное сопротивление: 50 Ом, может быть настроено от 10 до 200 Ом по мере необходимости Вес комплекта: 57 г (без радиатора) Размер комплекта: 60*100 мм Интерфейс ввода и вывода: стандартный интерфейс sma, внешняя резьба и внутреннее отверстие Предоставьте полные документы по отладке сварки:

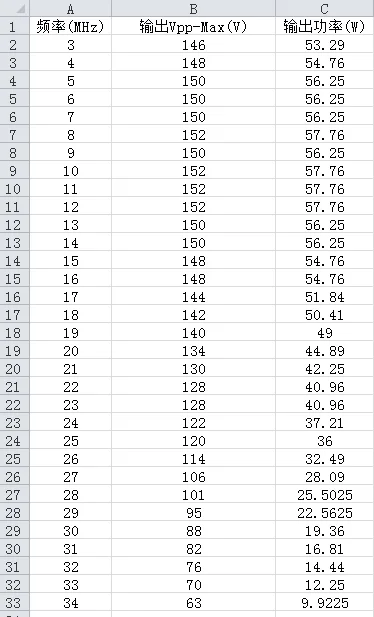

Версия V305 выполнена Версия V305 регулирует некоторые параметры на канале для дополнительного увеличения выходной мощности на высокочастотном конце. При 30 МГц может выводить 30 Вт (120Vpp). Конкретные данные будут отсортированы и обновлены позже. После настройки в версии V303 был повышен конечный коэффициент усиления, а выходная мощность достигла 28 Вт при 28 МГц, что в основном вытеснило потенциал трубки irf530. Следующие данные проверены мной. Данные данные измеряются на гигантском радиаторе, который выдерживает 200 Вт. Друзья, у которых нет достаточной теплоотдачи, пожалуйста, не работайте до предела, это небезопасно. В секции 3-5 МГц, из-за низкой частоты и небольшой индуктивности, есть определенные потери в коэффициенте усиления, и выходная мощность немного ниже, чем сечение 7 мГц. 3,500 МГц 54 Вт 7,050 МГц 56 Вт 10,000 МГц 57 Вт 14,270 МГц 55 Вт 21,400 МГц 41 Вт 24,000 МГц 37 Вт 28,100 МГц 25 Вт 29,600 МГц 20 Вт Вот лист данных, который вы можете посмотреть:
