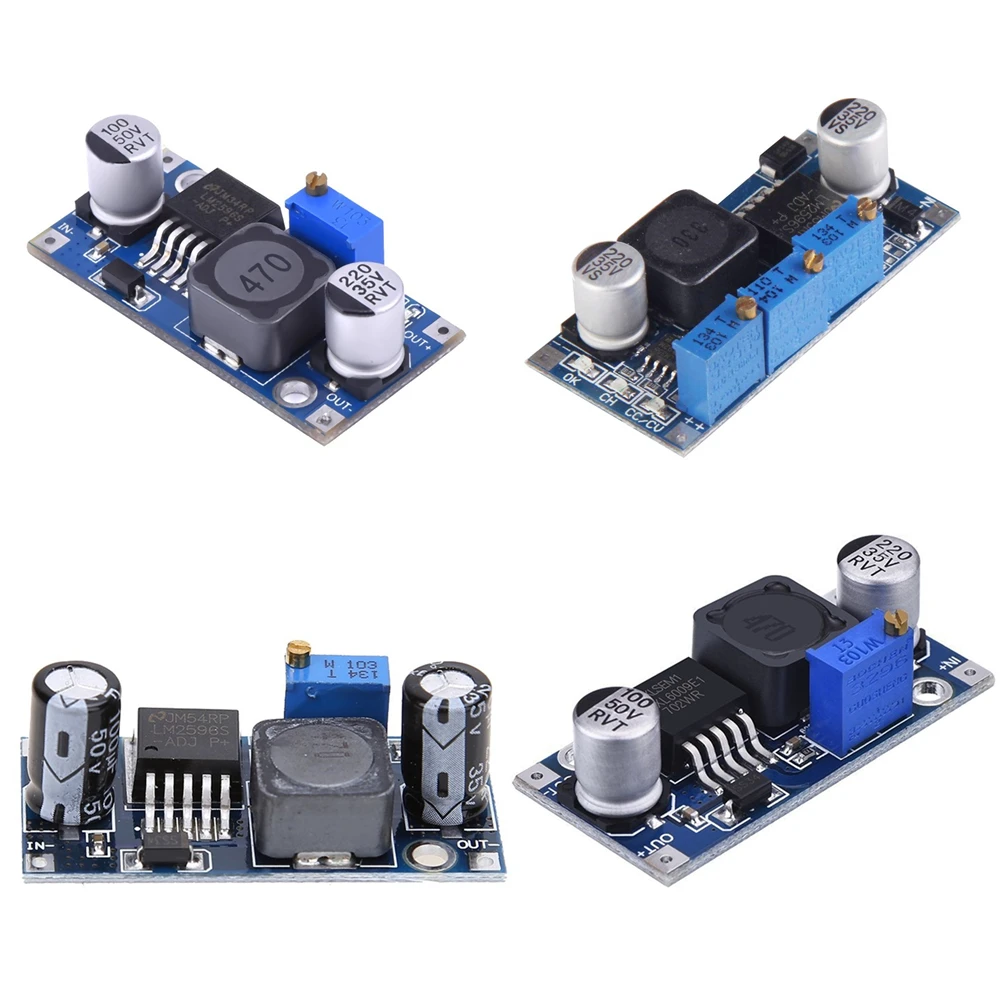

Регулятор напряжения lm2596 LM2596S DC-DC, 3-40 В, Регулируемый понижающий модуль питания XL6009, 3 А

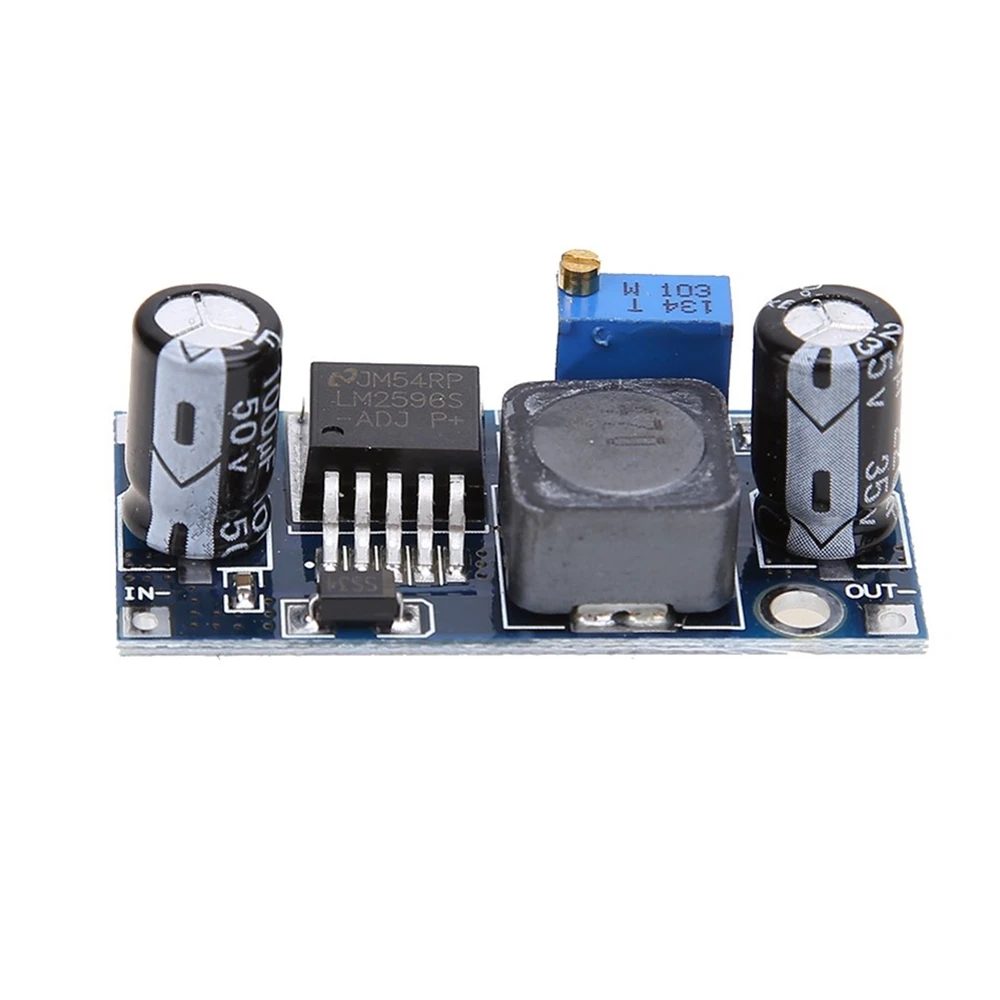

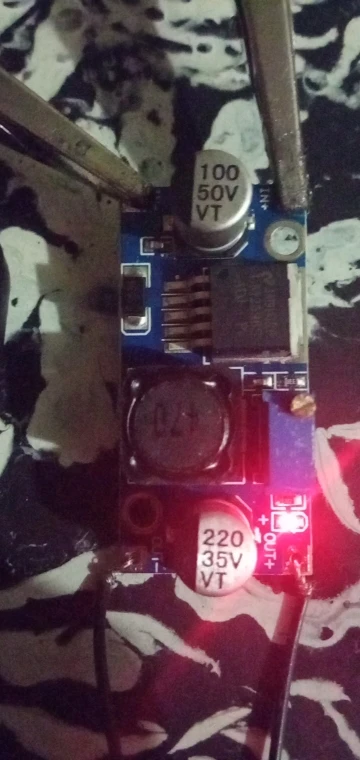

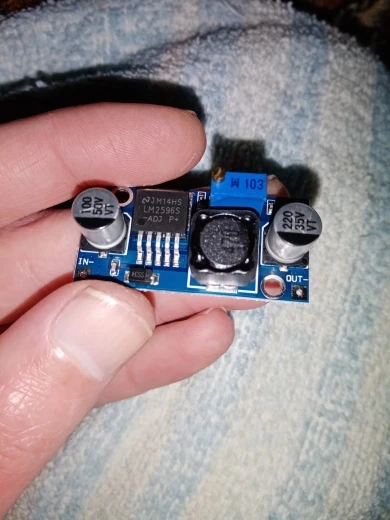

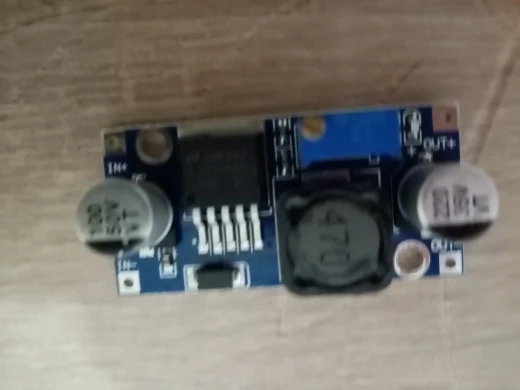

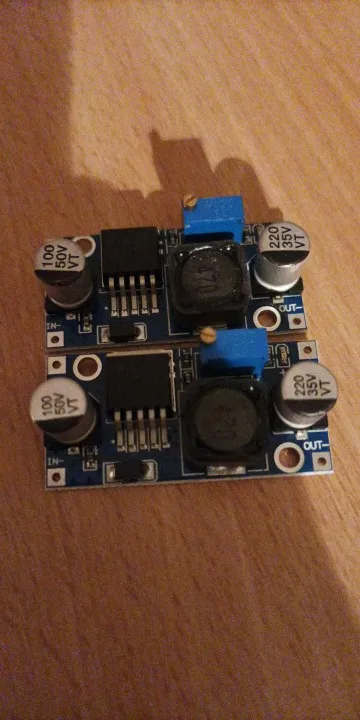

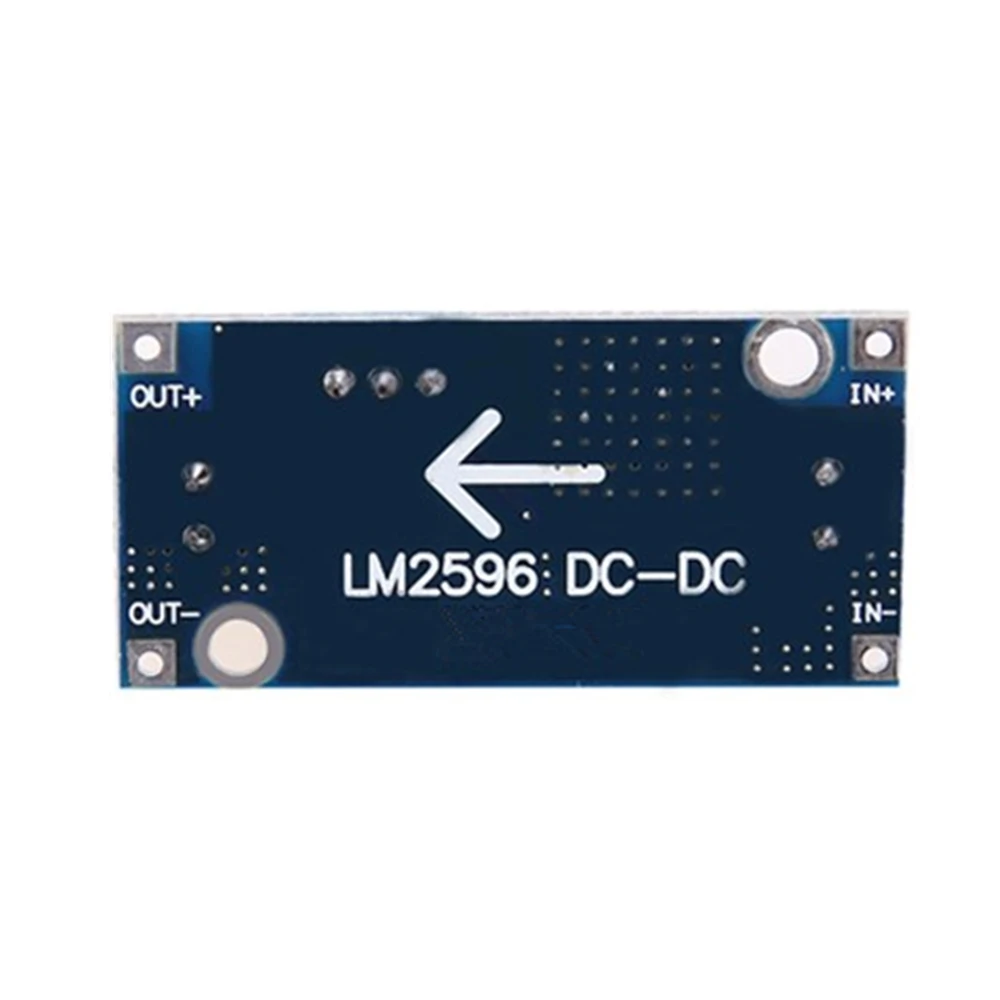

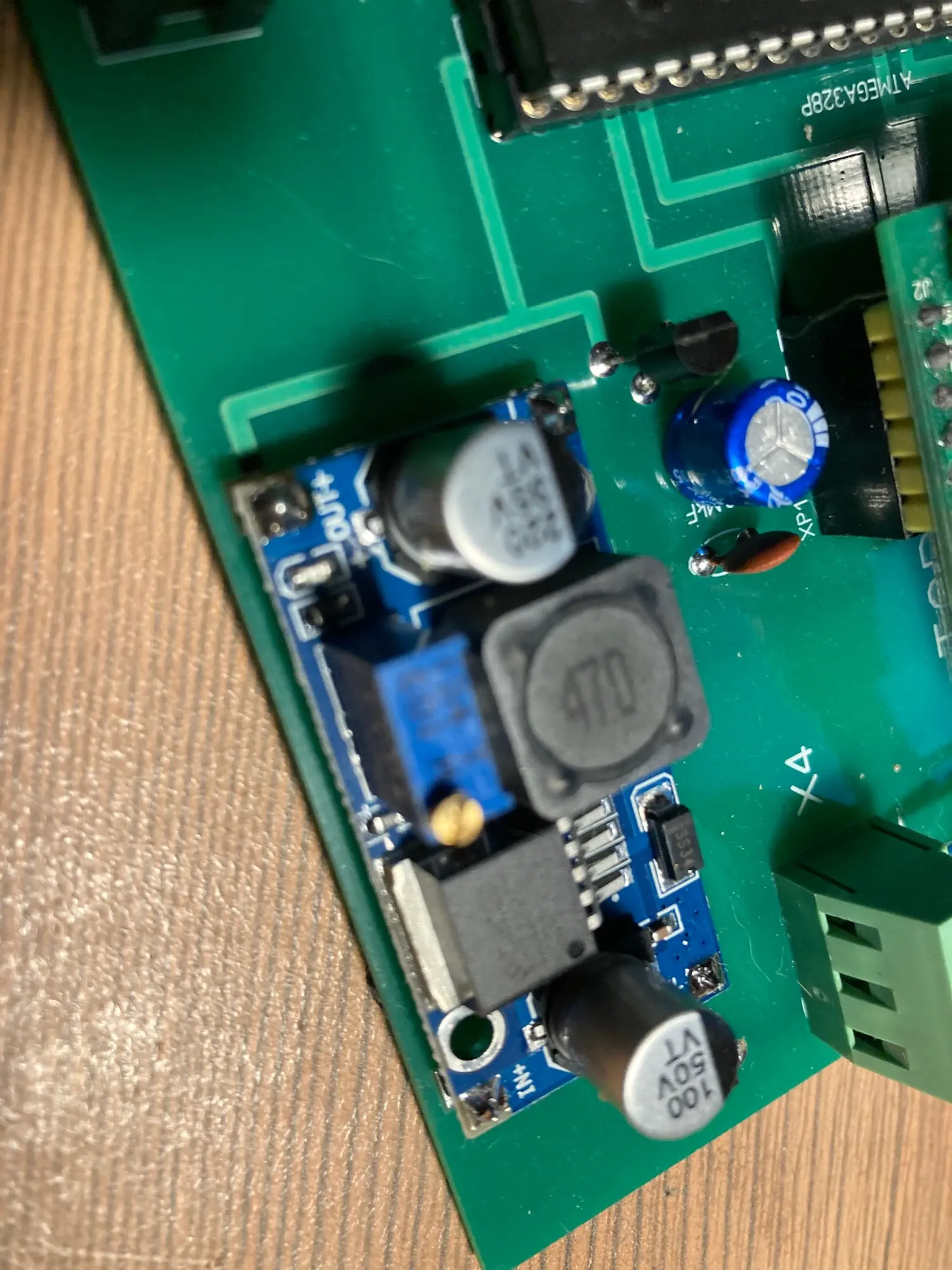

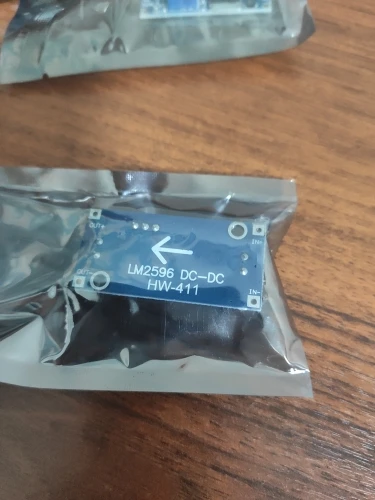

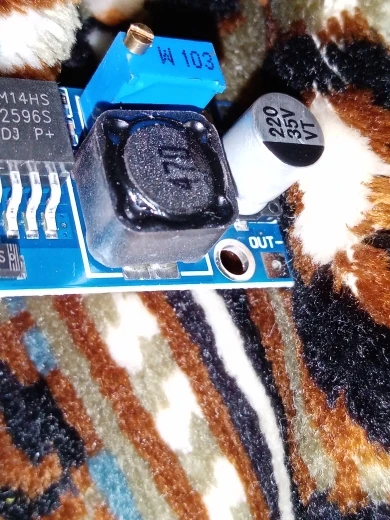

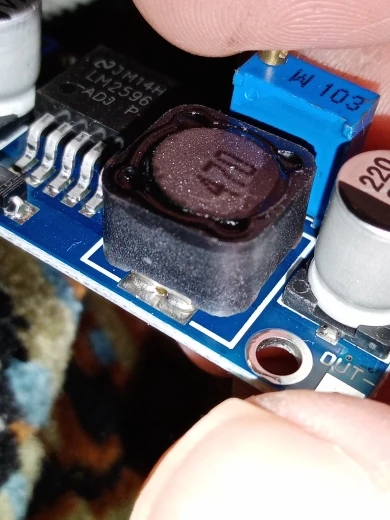

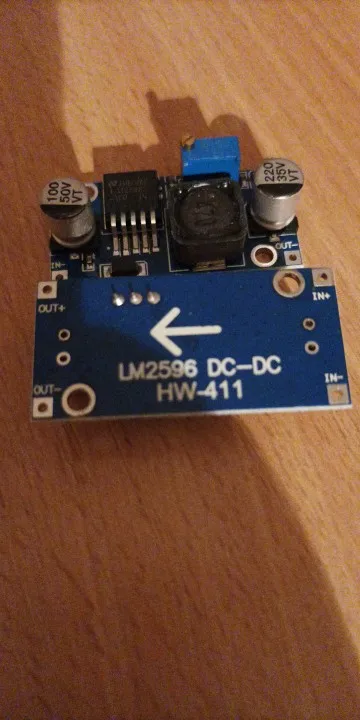

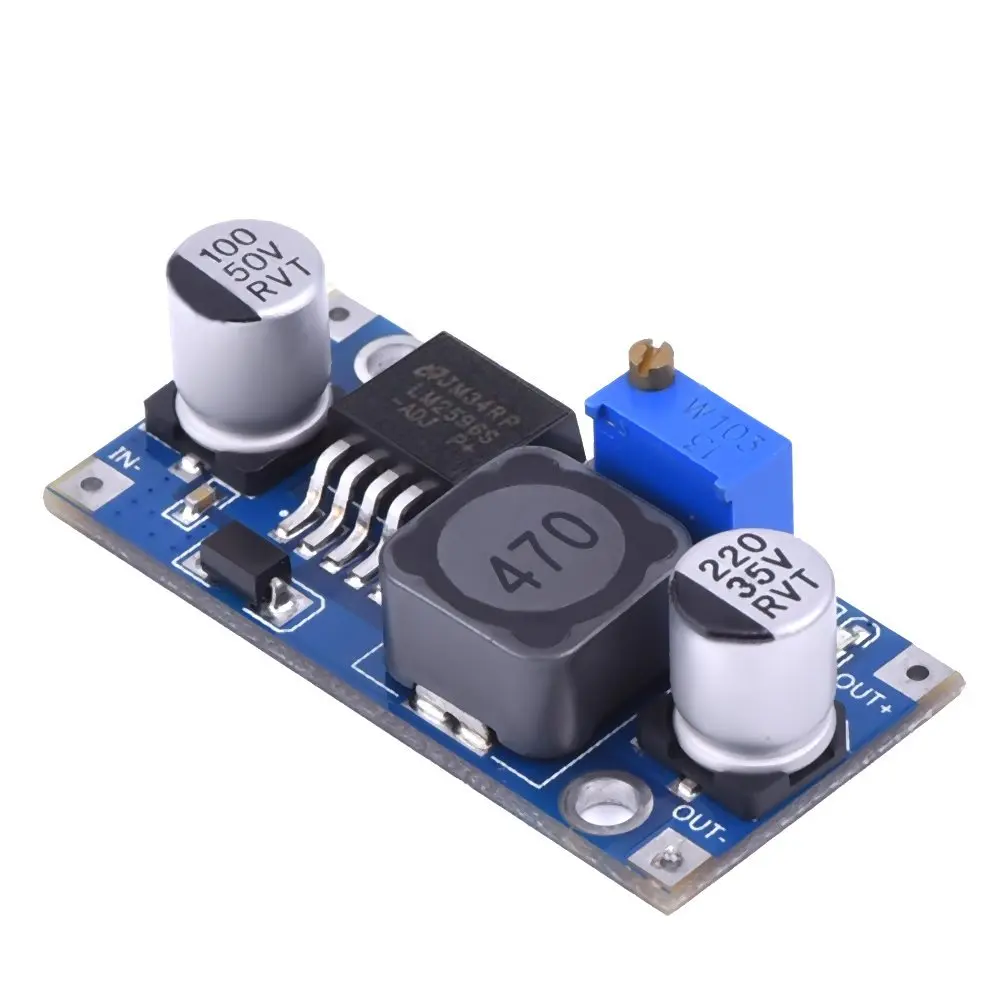

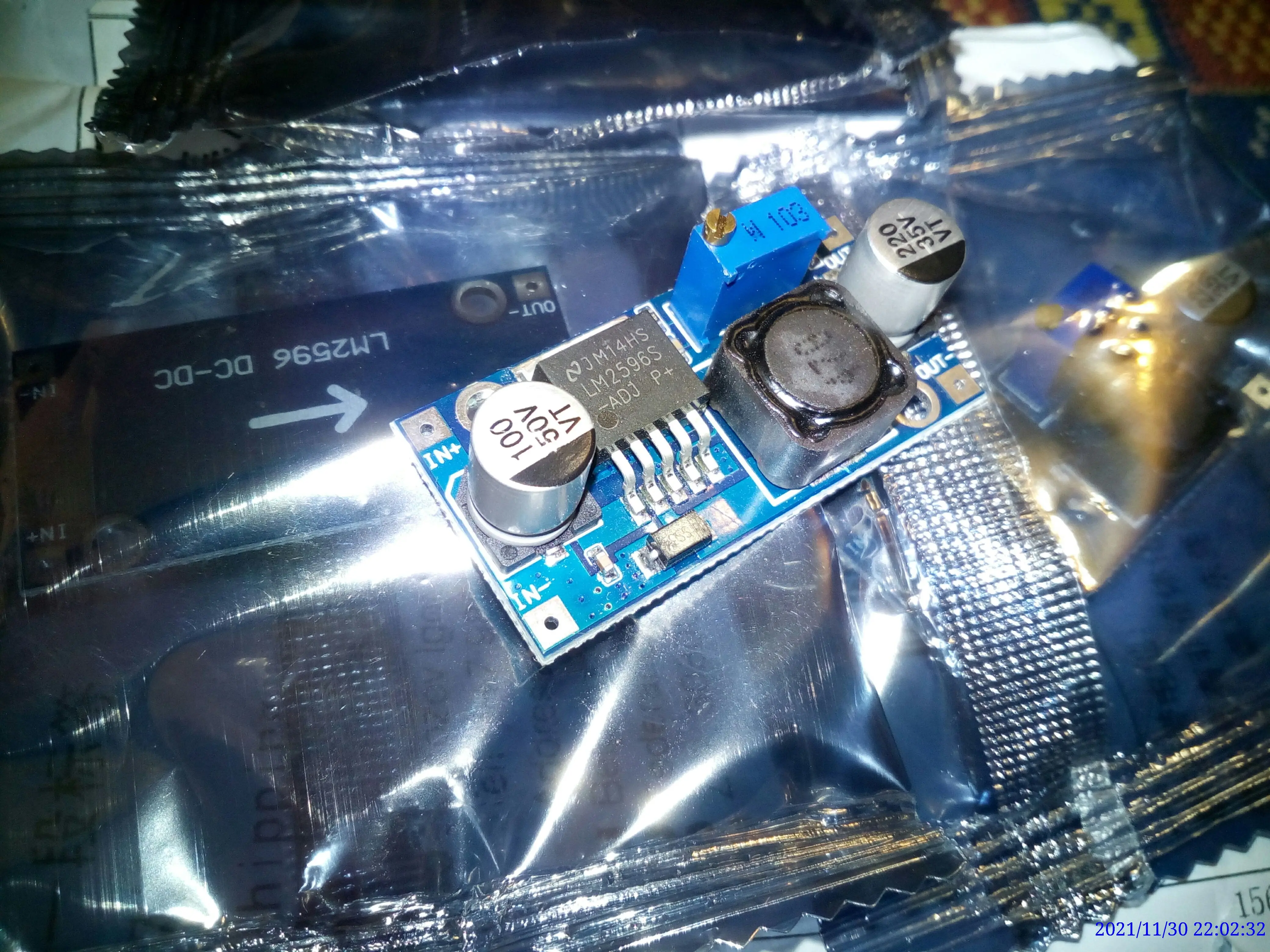

LM2596S:

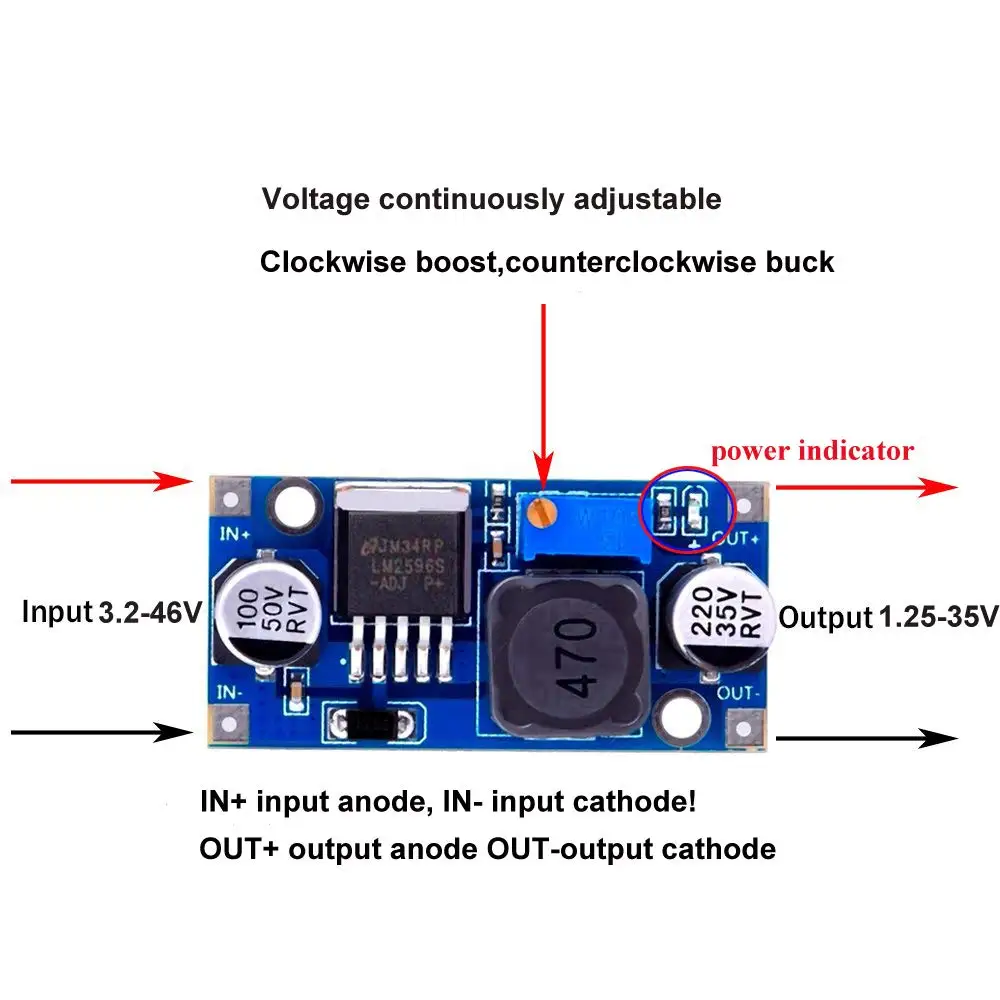

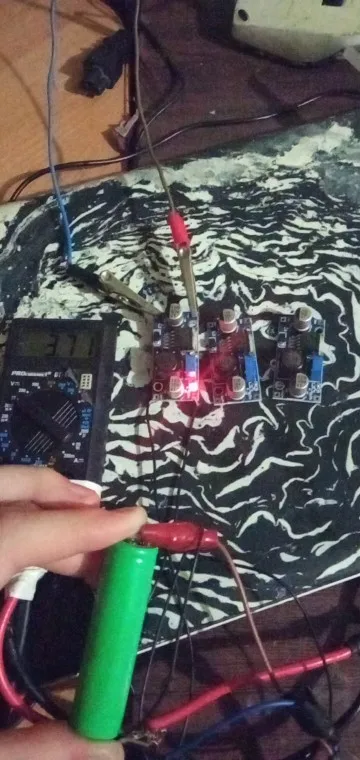

1. Диапазон входного напряжения: 3,2 В до 40 В постоянного тока (входное напряжение должно быть выше, чем выходное напряжение 1,5 в выше. Не могу стартовый двигатель)2. Диапазон выходного напряжения: 1,25 В постоянного тока до 35 В напряжение регулируется, высокая эффективность (92%) самый большой Максимальный выходной ток 3 А.Входное напряжение: 4V ~ 35VВыходное напряжение: 1,23 V ~ 30VВыходной ток: 3A (макс.)Эффективность преобразования: 92% (макс.)Выходная пульсация: <30 мВЧастота переключения: 150 кГцРабочая температура:-45 ~ + 85Размер: 43 мм * 21 мм * 14 мм (длина * ширина * высота)Инструкции по уходу за изделием1. Питание (3-40 в), индикатор питания, модуль работает правильно. 2. Отрегулируйте синюю ручку потенциометра (вращение по часовой стрелке обычно повышает, вращение против часовой стрелки вниз) и достигайте с помощью мультиметра, чтобы контролировать требуемое напряжение на выходе. Примечание: Текущая работа в течение длительного времени рекомендуется использовать менее 2,5 А, при этом добавляется теплоотвод (10 Вт Выход выше), потому что это понижающий модуль, для обеспечения стабильного выходного набора, пожалуйста, сохраните Минимальный разряд 1,5 В.

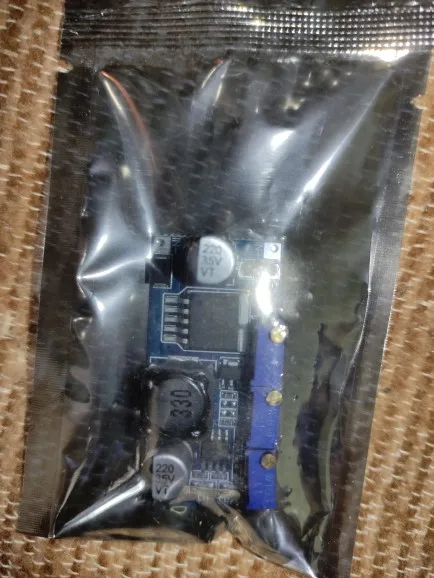

LM2596S-DIP:

Плотные, теплые и прочные!Увеличение входных и выходных терминалов соответственно X7R high-Q высокочастотный байпасный конденсатор, электромагнитная совместимость супер!Диапазон входного напряжения: от 3,2 В до 35 В постоянного тока (входное напряжение должно быть выше, чем выходное напряжение до 1,5 в или более не может быть увеличено.)Диапазон выходного напряжения: 1,25 в до 30 В напряжение постоянного тока постоянно регулируется, высокая эффективность (максимум 92%) от максимального выходного тока 3 А.Обнаружен вход 12 В, регулирование нагрузки 5 в 1 А выходной ток ниже 1%Примечание: вход и выход не могут быть изменены, обратный может сгореть чипы;Это понижающий модуль, входное напряжение выше необходимого выходного напряжения;Выход 2A или менее длительный период времени без дополнительного теплоотвода выходной ток превышает 2.5A (или выходная мощность более 10 Вт) для работы в течение долгих часов, пожалуйста, добавьте теплоотвод.Электрические параметры:Вход: DC 3,2 В до 35 В (входное напряжение должно быть больше, чем выходное напряжение не может быть выше, чем boost 1,25 в.)Выход: напряжение постоянного тока 1,25 в до 30 в постоянно регулируется, высокая эффективность и максимальный выходной ток 3 А.Особенности: Все Твердотельные конденсаторы с использованием SANYO, толстые печатные платы 36u, индукторы высокого качества с высокой выходной мощностью светодиодный индикаторРазмер: 41 (Д) * 20 (Ш) * 14 (В) мм (включая потенциометры) Taobao минимум с размещением отверстия со светодиодным индикатором DC-DCИнструкции по уходу за изделиемДоступ к питанию (3-35 в), отрегулируйте синий регулятор потенциометра (вращение по часовой стрелке, как правило, повышение, вращение против часовой стрелки) и с помощью мультиметра, чтобы контролировать выходное напряжение достигает необходимого напряжения.Проводка:1. Сварка, сварка непосредственно к входному (выходному) порту линии электропитания;2. Припой штифты, или штифты могут быть вставлены через свинцовую вставку использования в туннельной пластине; Припаяны непосредственно к печатной плате после другого или добавить штифты.Примеры применения:1. Источник питания транспортного средства, только нужно, чтобы войти в этот модуль оконечной точки автомобильного прикуривателя, вы можете настроить потенциометр, выходное напряжение может быть отрегулировано в 1,25-30 в, для вашего телефона, MP3, MP4, PSP зарядка многих устройств работает, очень просто и удобно.2. Питание к электронному устройству, когда устройству требуется напряжение питания 3-30 в, соответствующее руке, во время использования этого модуля вы можете легко поставить напряжение до нужного напряжения и решить проблемы.3. Испытание напряжения системы может быть использовано для того, чтобы сделать этот проект разнообразным модулем отладки тестирования напряжения системы Диапазон рабочего напряжения, очень легко и удобно.

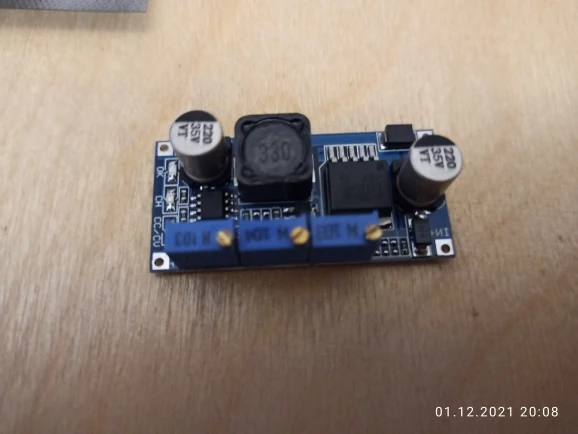

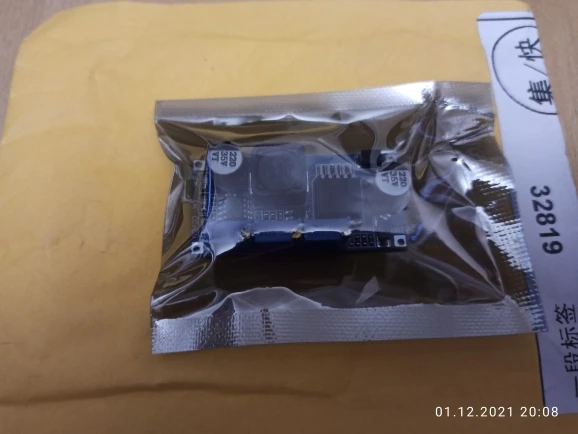

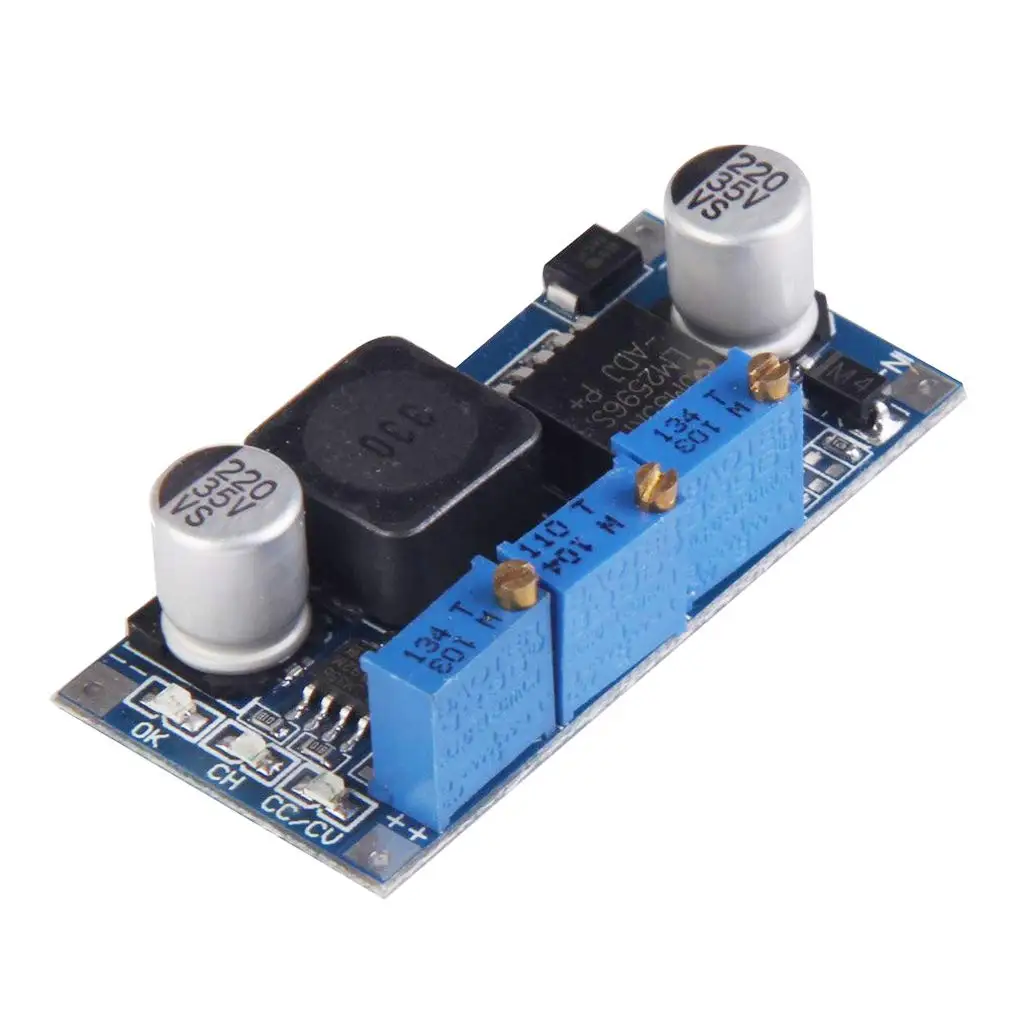

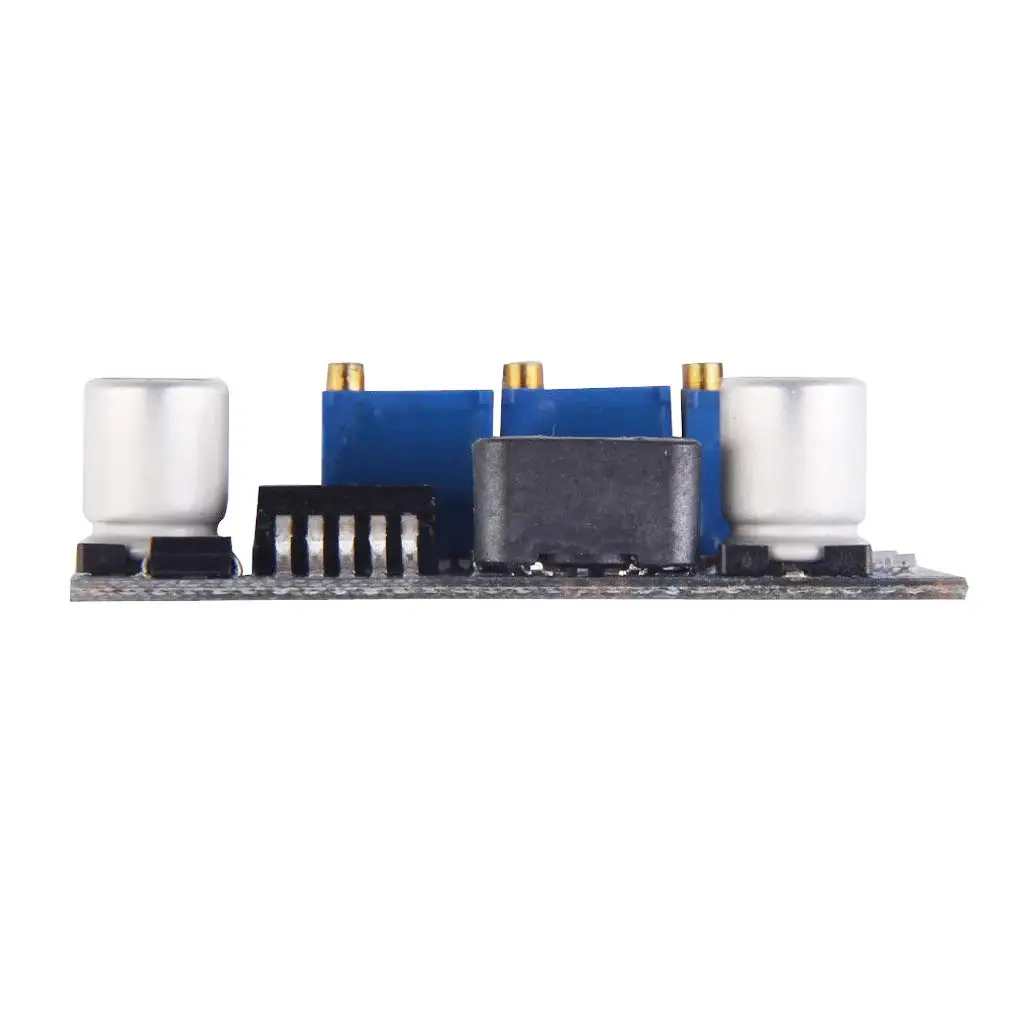

LM2596S-LED:

Тип: Постоянный/Постоянный ток/Постоянное напряжениеРазмер: (Д * Ш * В) 4,80*2,40*1,4 см/1,89 "* 0,94" * 0,55"Входное напряжение: 5-57 В Входное напряжение должно быть выше 2 в, чем выходное напряжениеВыходной ток: Номинальный ток 2.5A/ 3A Макс (требуется теплоотвод)Выходное напряжение: 1,25-30 в (регулируемое)Выходная мощность: 15 Вт Макс при максимальном напряженииЗащита от короткого замыкания на выходе: есть, постоянный ток (значения настройки постоянного тока)Входная защита от обратной полярности: Да,Диапазон постоянного тока: 0,2-3A (регулируемый, по умолчанию передача 1A)Поворотный ток лампы: значение постоянного тока * (0,1), повернуть ток лампы постоянный ток значение связиПреимущества:Плавная Регулировка выходного напряженияПлавная Регулировка выходного токаСветодиодный индикатор, красный под нагрузкой/зеленый на нагрузке бесплатноМногооборотный потенциометр с долгим сроком службыДо 1,5 В (тип. 1,16 В) разница между входным и выходным напряжениемВыходной ток до 2,5 АОчень низкое энергопотребление в простое, около 10 мА (0,01)Защита от высоких температурВходное напряжение до 60 вВысокая стабильность выходного напряженияВысокая эффективностьНе нужно дополнительное охлаждение до 2.2AВысокочастотное преобразование постоянного/постоянного тока, приводящее к уменьшению размера устройства Применение:Зарядное устройство для всех аккумуляторов в диапазоне 1,23 В ~ 28 в, только установите точное напряжение аккумулятора и зарядный токВысокая Конвертация при использовании в автомобилеРегулируемый лаборатории источник напряженияСветодиодный драйвер с постоянным токомЗатемнения устройствЛабораторный блок питания Примечание:Размер для ручного измерения, может быть погрешность от 0 до 2 см, это нормальное явление.И из-за разницы между различными мониторами, изображение может не отражать фактический цвет изделия. Спасибо!

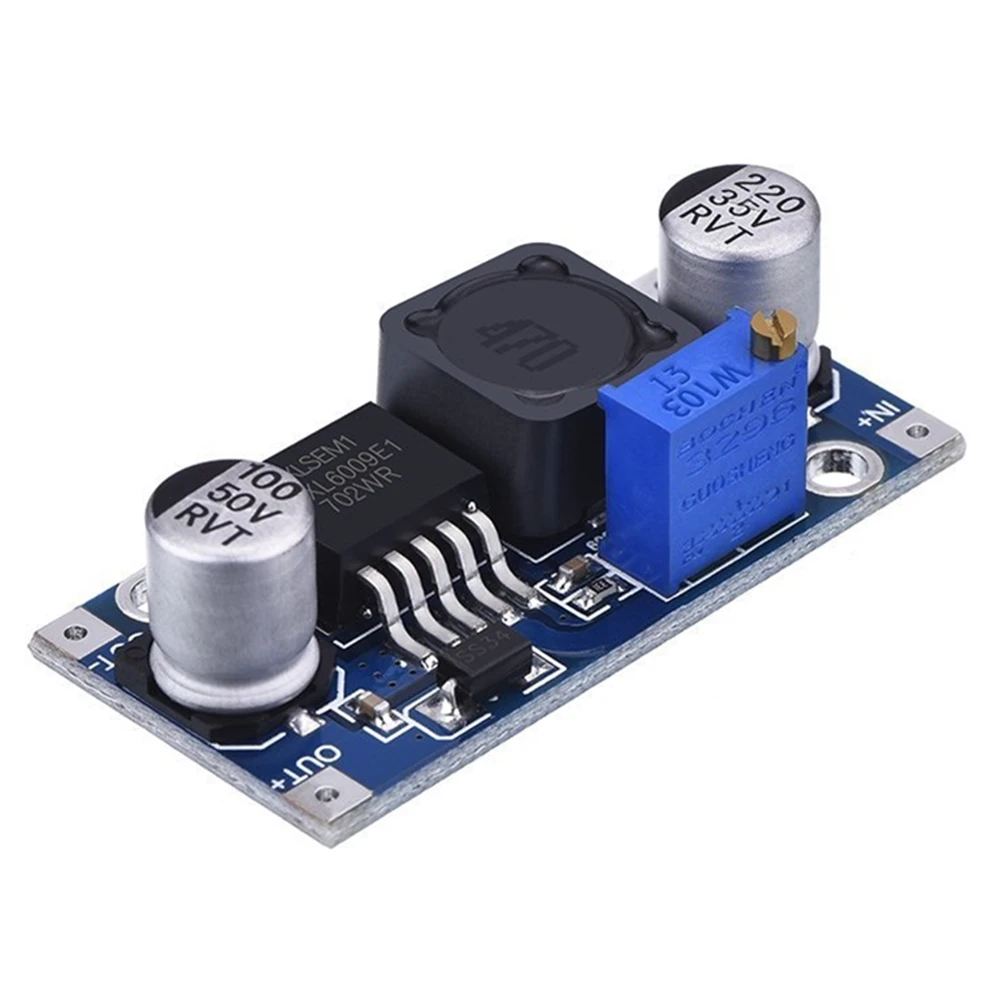

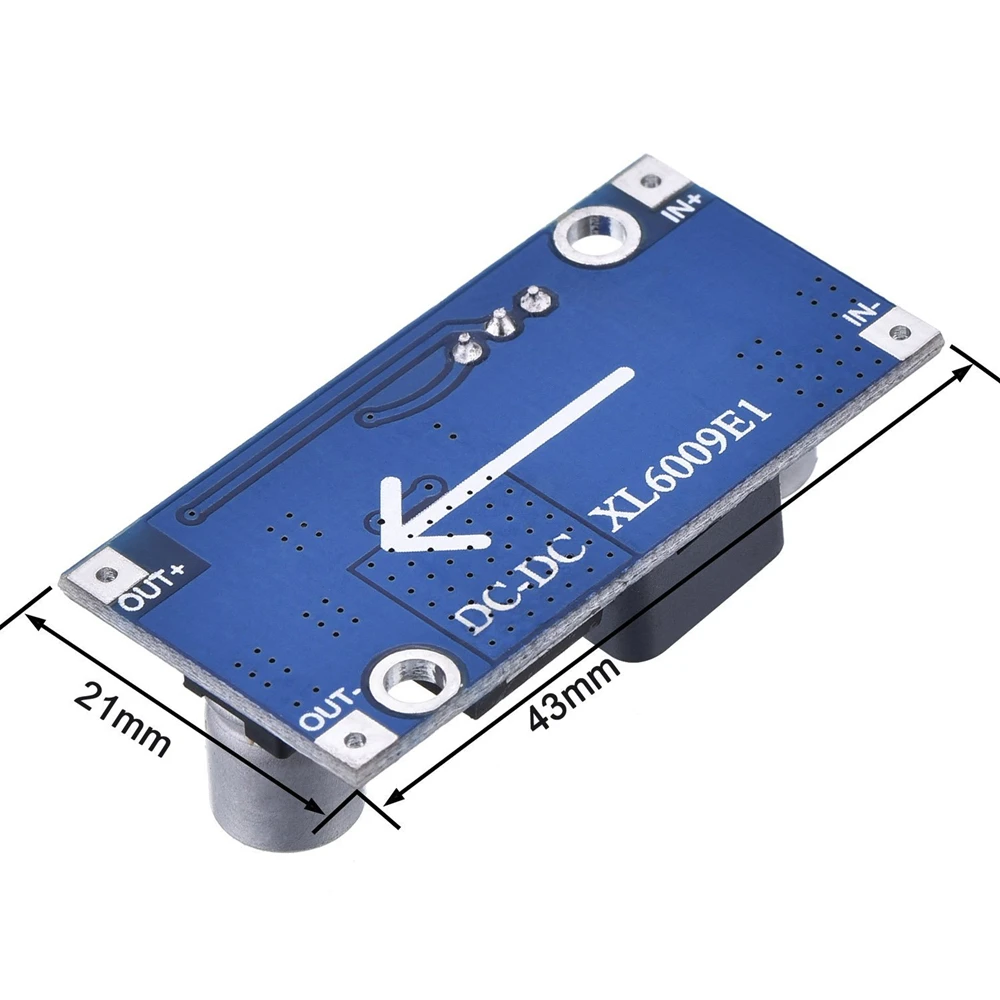

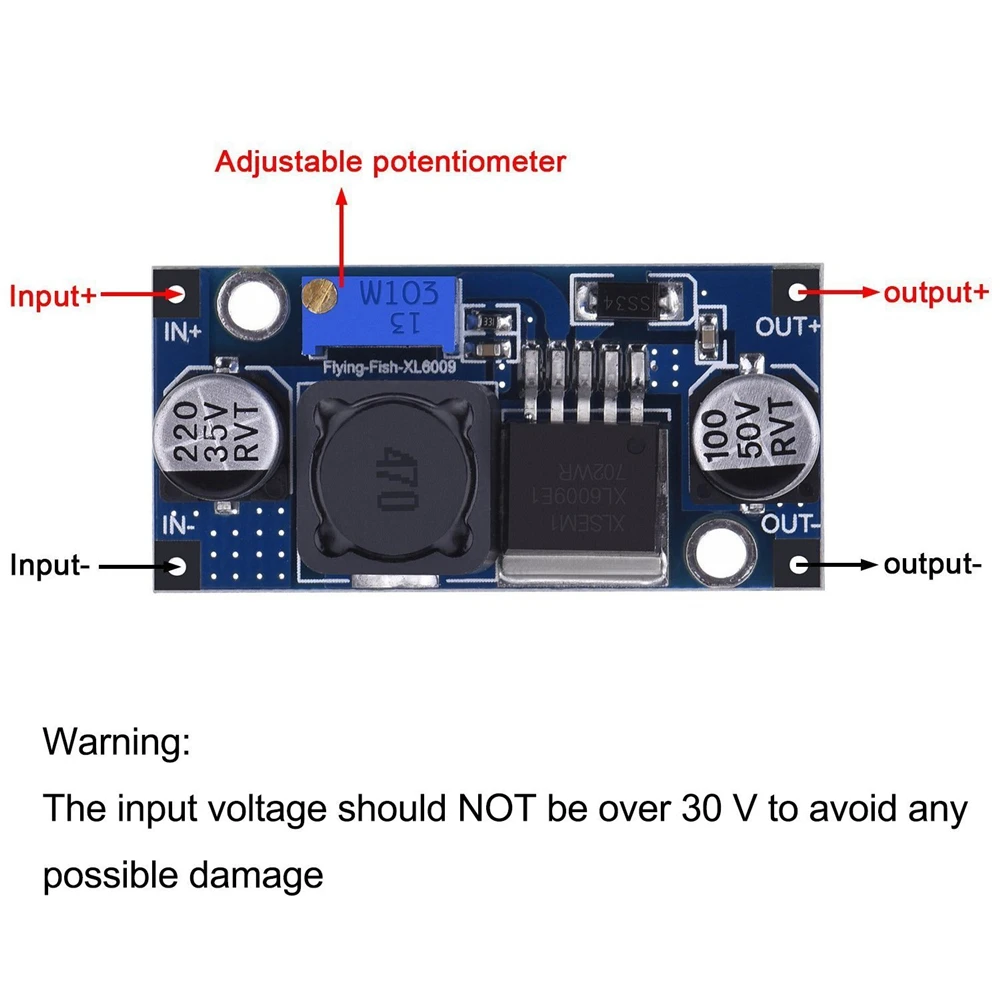

XL6009:

XL6009-это модуль импульсного усиления тока 4А (boost). Модуль использует высокочастотную технологию переключения XL6009E1 в качестве основного чипа, производительность превосходит LM2577. Модуль XL6009 boost является менее дорогим и работает лучше, а модуль LM2577 скоро будет заменен. ● Ультра-широкое входное напряжение 3V ~ 32V, zui хороший рабочий диапазон напряжения 5 ~ 32V;● Сверхширокое выходное напряжение 5 В ~ 35 В;● Встроенный 4А высокоэффективный MOSFET переключатель трубки, эффективность до 94%; (LM2577 ток только 3A)● Частота переключения составляет 400 кГц, что позволяет достичь очень хороших результатов с фильтрующим конденсатором небольшой емкости. Пульсация меньше, а объем меньше. (Частота LM2577 составляет всего 50 кГц)Технические параметры:Спецификация модели: XL6009 boost moduleМодульная природа: неизолированный boost (BOOST)Метод выпрямления: асинхронный выпрямительДиапазон входного сигнала: 3V ~ 32VДиапазон выходного сигнала: 5 В ~ 35 вВходной ток: 4А (максимум), без нагрузки 18ма (5 В вход, 8 в выход, без нагрузки менее 18ма. Чем выше напряжение,Чем больше ток без нагрузки.)Эффективность преобразования:<94% (чем больше разница в давлении, тем ниже эффективность)Уровень включения-выключения: 400 кГцВыходная пульсация: 50 мВ (чем выше напряжение, тем больше ток, тем больше пульсация)Здравствуйте, Elena:± 0.5%Регулирование напряжения: ± 0.5%Рабочая температура:-40 °C ~ + 85 °CРазмеры 43 мм * 21 мм (Д * Ш)В + вход положительныйОтрицательной+ ВыходВыход Отрицательный! Образец для сравнения:Вход 5V выход 12V 0.8A 9,6 WВход 7,4 V выход 12V 1.5A 18WВход 12V Выход 15V 2A 30WВход 12V Выход 16V 2A 32WВход 12V выход 18V 1.6A 28,8 WВход 12V выход 19V 1.5A 28,5 WВход 12V Выход 24V 1 A 24WВход 3V выход 12V 0.4A 4,8 W Вин * Iin * эффективность = Vout * Iout Vin: входное напряжениеИин: входной токVout: выходное напряжениеIout: выходной ток
