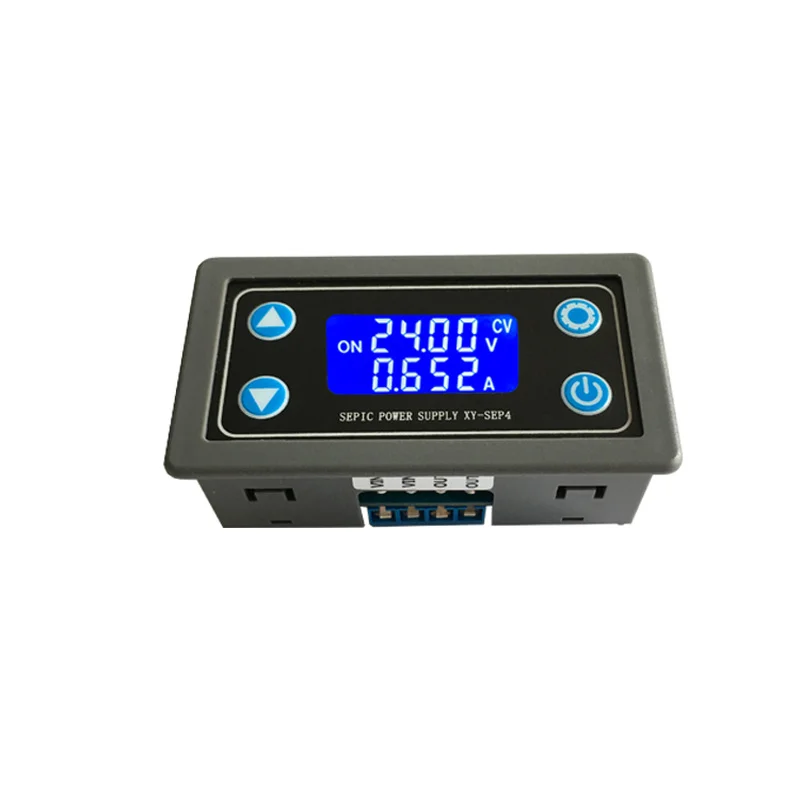

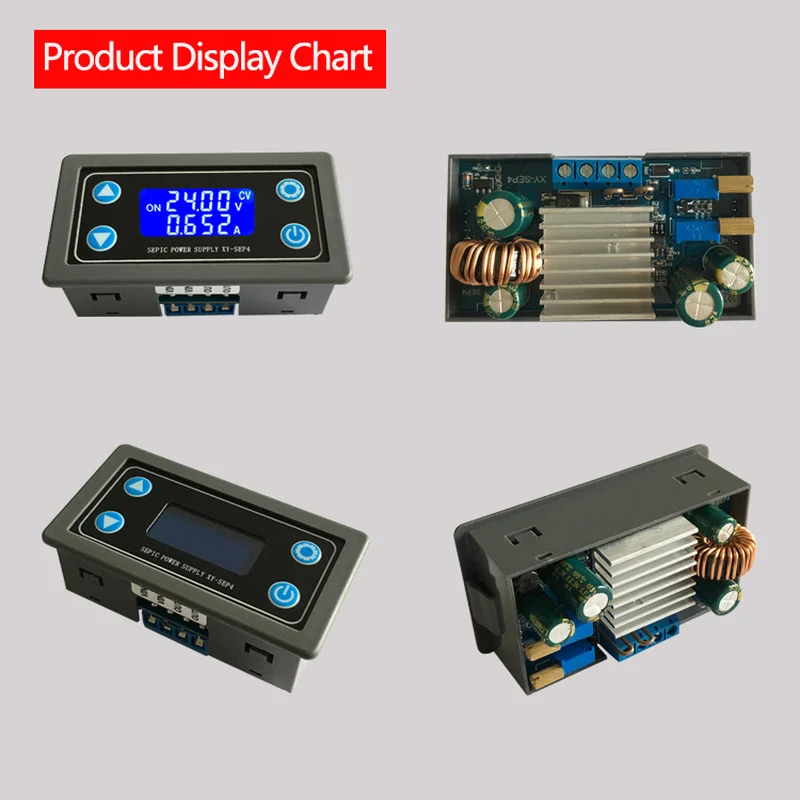

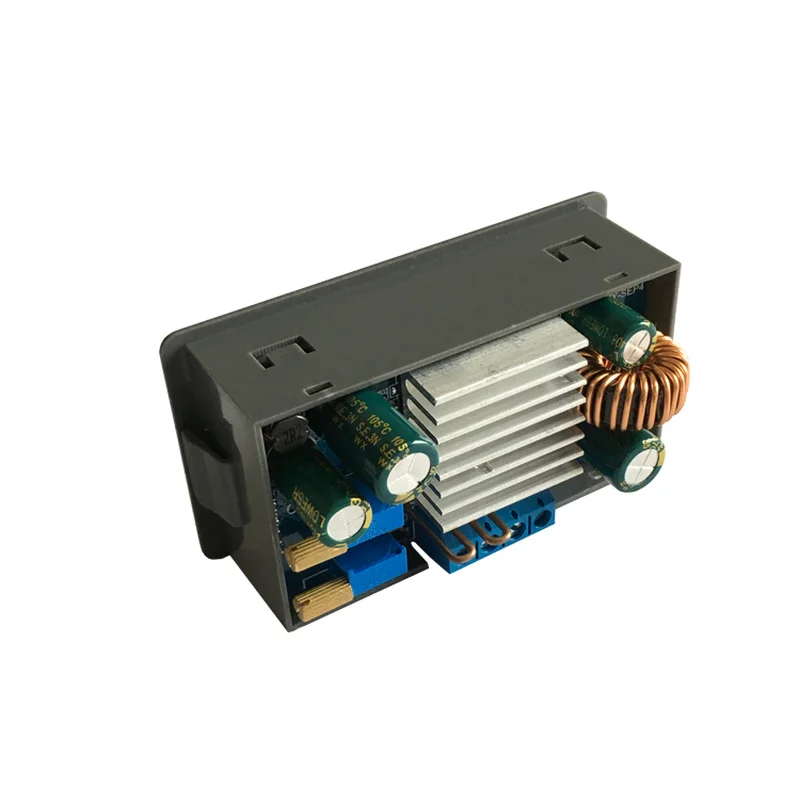

XY-SEP4 DC 0,5-30V 4A 35W 5v 12v 24v Автоматический повышающийпонижающий преобразователь CC CV Регулируемый Модуль питания Лабораторный

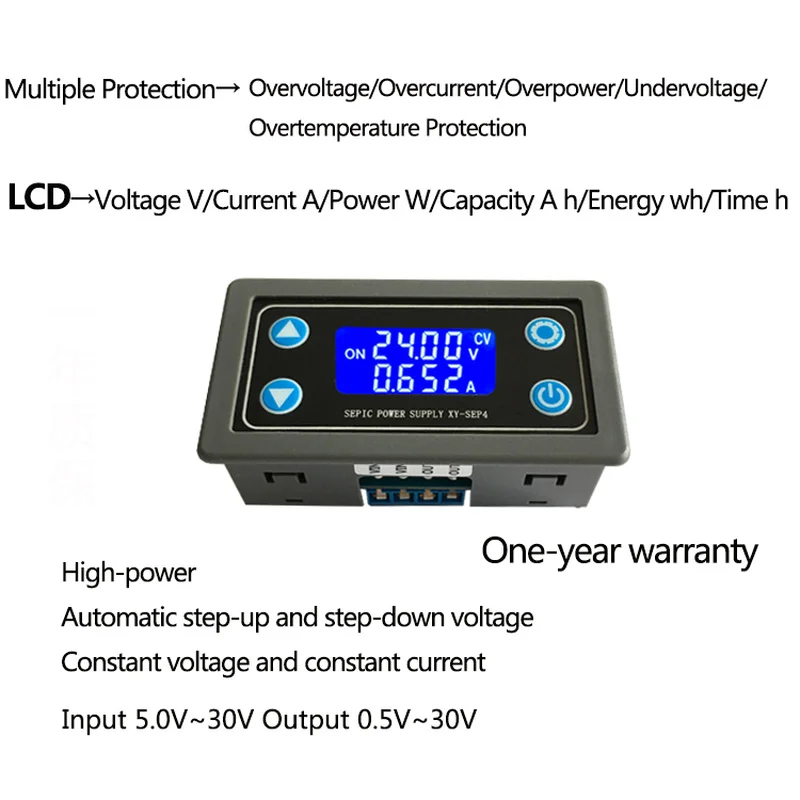

Особенности продукта:

ЖК-дисплей продукта имеет понятный интерфейс, простое управление и почти идеальный механизм защиты.

Аппаратная защита: защита от обратного подключения на входном конце, защита от обратного подключения без горения; Защита от короткого замыкания на выходном конце, защита от обратного впрыска на выходном конце, при зарядке аккумулятора не добавляется антиреверсивный диод;

Программная защита: Защита от перенапряжения (OTP), защита от перегрузки по току (OCP), защита от перенапряжения (OPP), защита от перенапряжения (OTP), защита от пониженного входного напряжения (LVP);

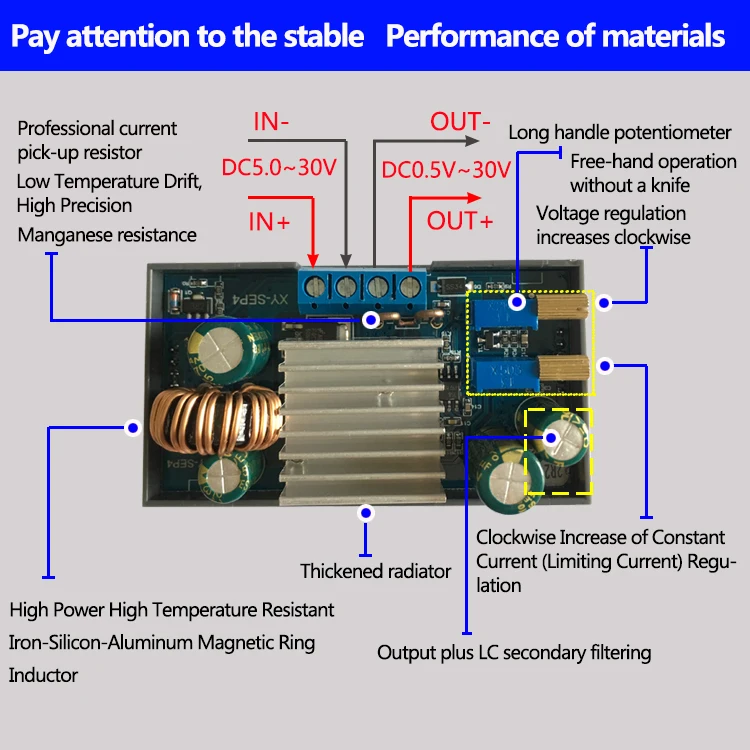

Полное использование материалов, стабильная производительность, широкий спектр применения.

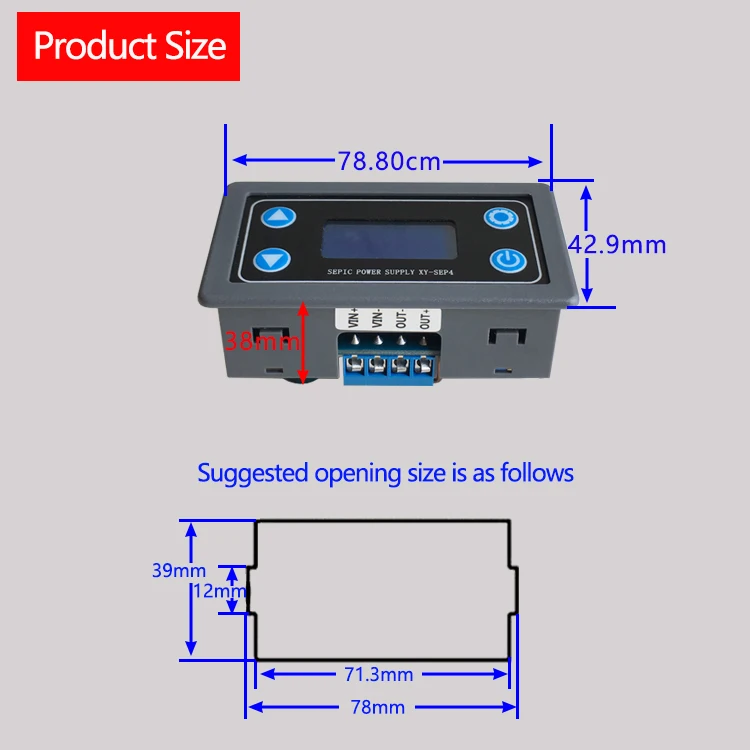

1. Параметры продукта:

Входное напряжение: DC5.0V-30V (менее 4,7 В с защитой от пониженного напряжения LVP)

Выходное напряжение: DC0.5V-30V

Выходной ток: 0-4,0 А

Выходная мощность: 35 Вт при естественном рассеивании тепла и 50 Вт при воздушном охлаждении

Точность напряжения: ± 1% + 1 слово, разрешение: 0,01 в, самокалибровка

Точность тока: ± 1.5% + 3 слова, разрешение: 0001 А, самокалибровка

КПД преобразования: около 88%.

Мягкий старт:

Защита от обратного подключения входа: Да, обратное подключение без горения

Защита от обратной наполнения на выходе: Да, его можно напрямую подключить к батарее.

Защита от короткого замыкания на выходе: Да, его можно напрямую подключить к выходной клемме.

Температурная защита (OTP): Да, 100 C.

Рабочая частота: 180 кГц

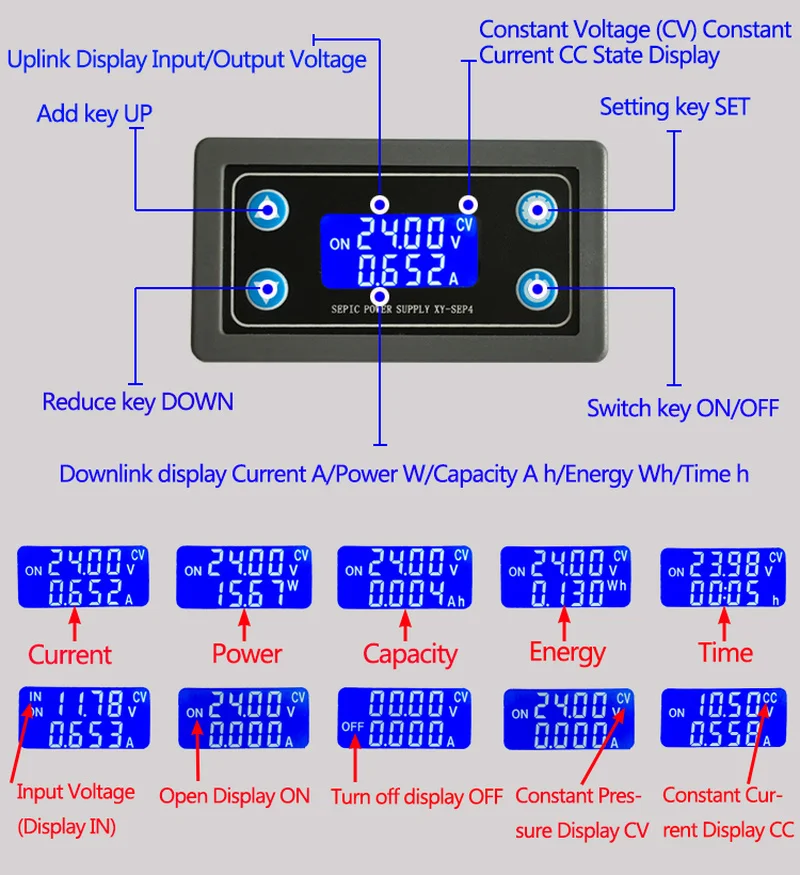

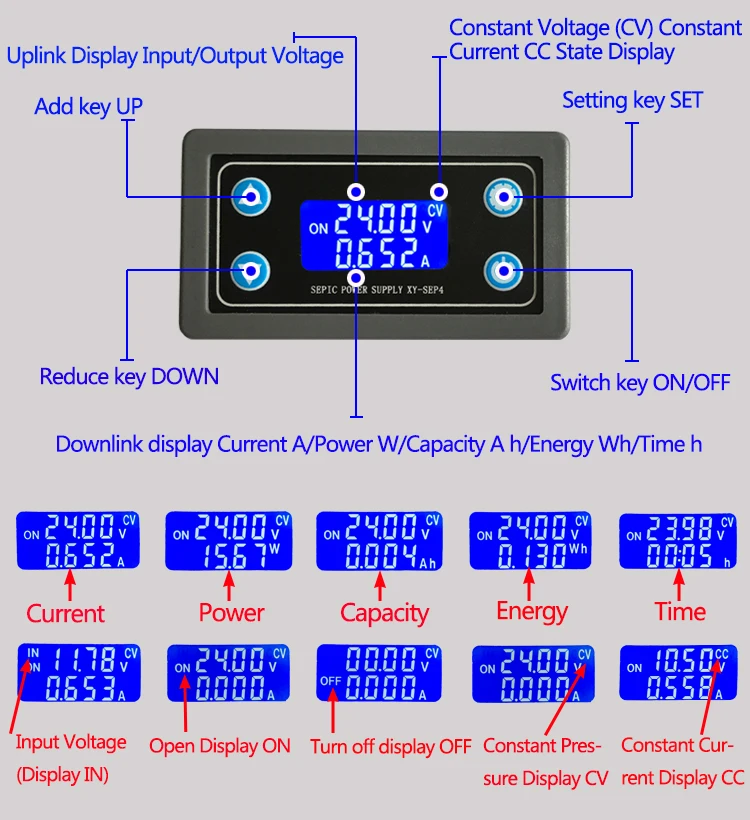

2. Ключевые функции:

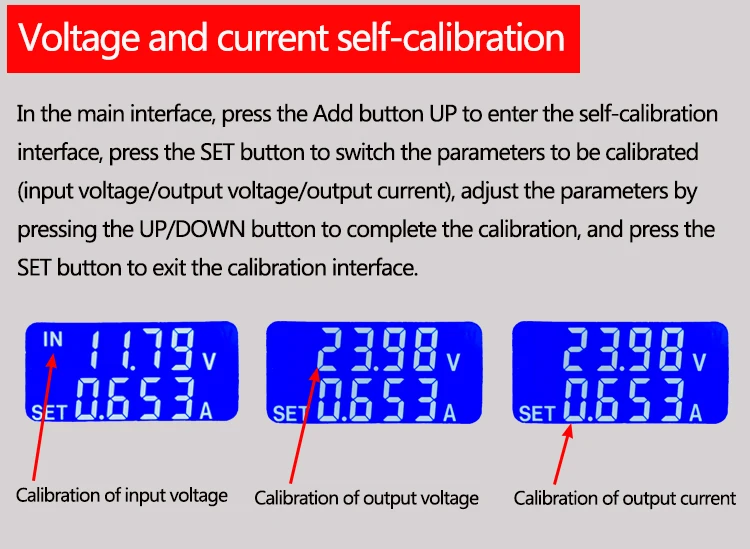

Добавить клавишу вверх: короткое нажатие переключателя для отображения входного/выходного напряжения и долгое нажатие для ввода интерфейса самокалибровки

Уменьшение: кратковременный переключатель отображает ток/мощность/Емкость/энергию/время

Набор: Длительное нажатие интерфейса настроек Enter

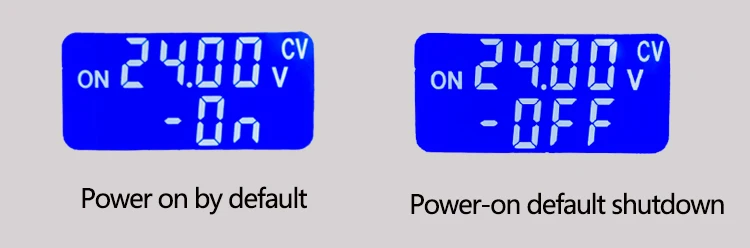

Кнопка включения/выключения: Короткое нажатие на выход вкл/выкл; В интерфейсе отображения напряжения и тока Длительное нажатие на заданное состояние загрузки (-ВКЛ: питание при открытии по умолчанию-ВЫКЛ: питание при закрытии по умолчанию), в интерфейсе емкости/энергии/времени, длительное нажатие, очистка соответствующих данных.

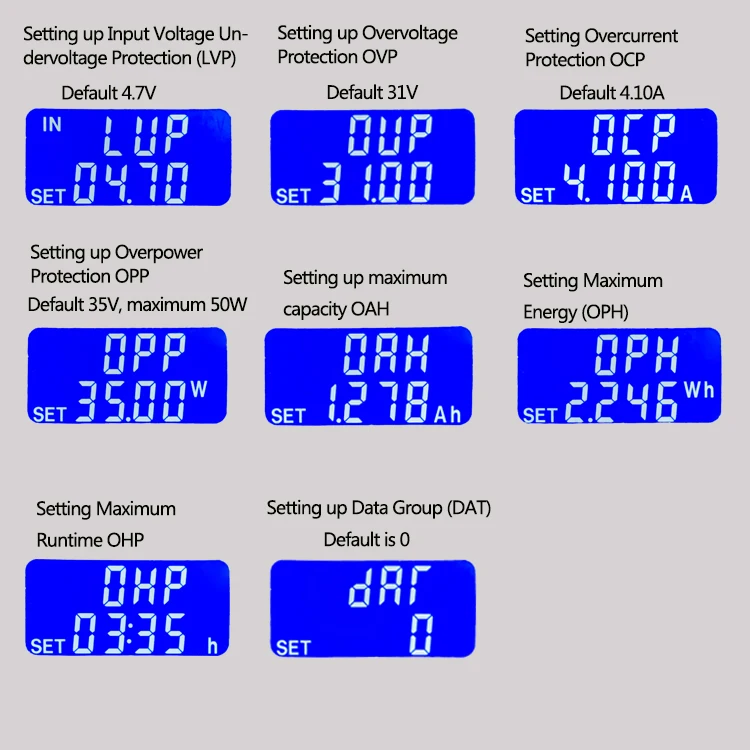

3. Инструкции по настройке интерфейса:

3,1. Нажмите кнопку SET, чтобы войти в интерфейс настроек.

3,2. Параметры настраиваются клавишами вверх/вниз для поддержки длительного нажатия (быстрое увеличение/уменьшение) и короткого нажатия клавиш SET для переключения настроенных параметров.

3,3. В максимальной емкости (OAH)/максимальной энергии (OPH)/максимальном времени работы (OHP) интерфейса, нажмите кнопку «Вкл/Выкл», чтобы выбрать открытие или закрытие соответствующей функции, а если закрыто, Отобразите «--»;

3,4. В интерфейсе параметров максимальной емкости (OAH)/максимальной энергии (OPH) нажмите и удерживайте кнопку ВКЛ/ВЫКЛ, чтобы выбрать диапазон емкости (9.999Ah/99.99Ah/9999999Ah, 9.999 Вт/99.999Wh/999999wh);

3,5. После настройки параметров нажмите на потенциометр кодировщика в течение длительного времени, выйдите из интерфейса настроек и сохраните параметры автоматически.

Примечание: После защиты продукта выход будет отключен, на ЖК-дисплее будет отображаться соответствующий код защиты (LVP/OVP/OCP/OPP/OAH/OPH/OHP) сам чип питания также имеет различную защиту, если сам чип защищен, будет отображаться OEP.

4. Способ использования продукта:

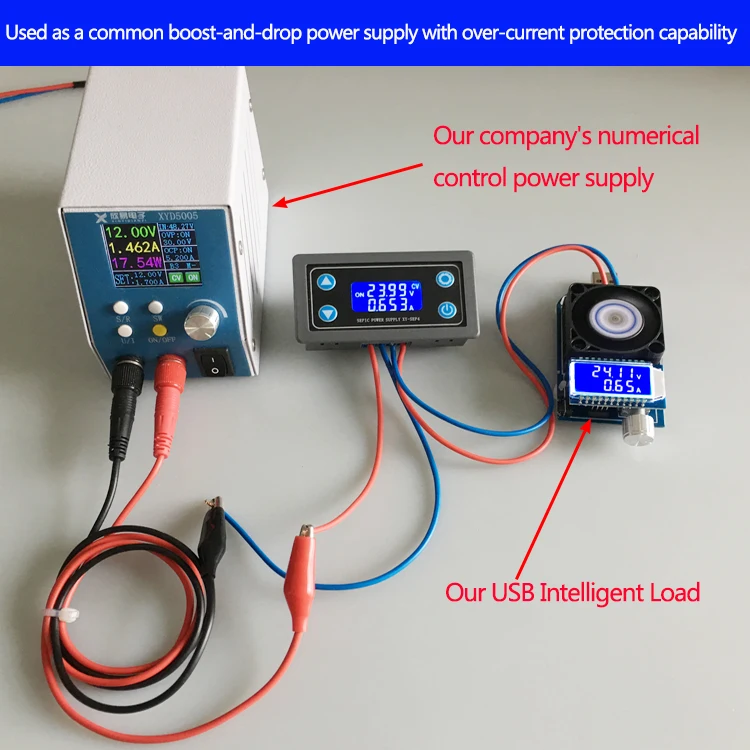

4,1. Используется в качестве общего источника питания с повышением и падением с возможностью защиты от перегрузки по току

(1) Отрегулируйте потенциометр постоянного напряжения CV, чтобы выходное напряжение достигло желаемого значения напряжения.

(2) Выход короткого замыкания напрямую (выход короткого замыкания напрямую!) Потенциометр постоянного тока CC (ограничение тока) регулируется так, чтобы выходной ток достиг заданного значения защиты от перегрузки. (Например, когда текущее значение продукта составляет А, максимальный ток продукта может достигать всего 3 А, а когда ток достигает 3 А, жидкий кристалл будет отображать статус «CC», в противном случае жидкий кристалл будет отображать статус «CV».)

Примечание: в таком состоянии использования из-за сопротивления выборки выходного тока после подключения нагрузки может быть падение напряжения в 0-0,2 в. В то же время, когда ток высокий, на входных и выходных проводах может наблюдаться определенное падение напряжения. Это нормальное явление!

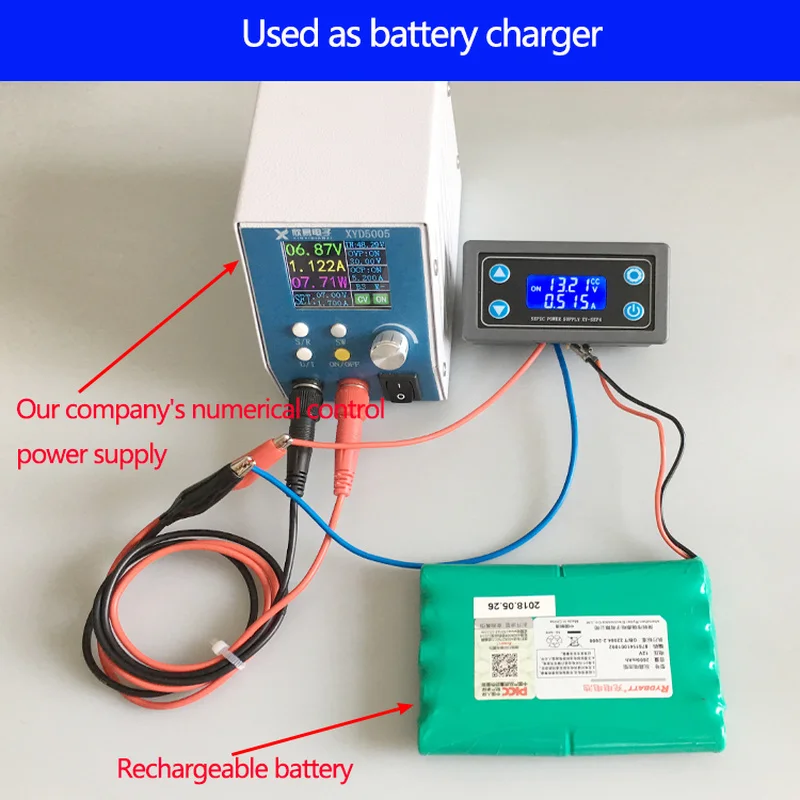

4,2. Используйте в качестве зарядного устройства

Продукты без функции постоянного тока не могут использоваться для зарядки аккумуляторов. Из-за большой разницы в напряжении между аккумуляторами и зарядными устройствами, зарядный ток слишком велик, а батареи повреждены. Поэтому в начале аккумуляторы должны заряжаться с постоянным током. Когда зарядка достигает определенного уровня, аккумуляторы должны быть автоматически переключены обратно на зарядку с постоянным напряжением.

(1) определяет напряжение и ток плавающего заряда нужной вам аккумуляторной батареи; (если параметр литиевой батареи составляет 3,7 в/2200 мАч, то напряжение плавающего заряда составляет 4,2 в, если это перезаряжаемый аккумулятор 12 В, то напряжение плавающего заряда обычно составляет около 14 в).

(2) в условиях холостого хода Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло плавающего заряда; (при зарядке литиевой батареи 3,7 в Отрегулируйте выходное напряжение только на 4,2 в)

(3) выход короткого замыкания напрямую (выход короткого замыкания напрямую! Потенциометр постоянного тока CC (ограничение тока) регулируется так, чтобы выходной ток достиг заданного значения зарядного тока.

(4) подключите аккумулятор и зарядите его.

(Шаги 1, 2 и 3: входной конец подключен к источнику питания, а выходной конец не подключен к батарее без нагрузки)

4,3. Используется в качестве модуля привода постоянного тока светодиодный высокой мощности

(1) Определите рабочий ток и максимальное рабочее напряжение светодиода, которое вам нужно управлять.

(2) в условиях холостого хода выходное напряжение потенциометра постоянного напряжения может достигать максимального рабочего напряжения светодиодный да, регулируя потенциометр постоянного напряжения.

(3) выход короткого замыкания напрямую (выход короткого замыкания напрямую! Потенциометр постоянного тока регулируется так, чтобы выходной ток достиг заданного рабочего тока светодиодный да.

(4) Подключите светодиодный и проверьте его.

(Шаги 1, 2 и 3: входной источник питания, выход без нагрузки без светодиодных ламп.)

5. Функциональные детали

5,1 статистика емкости/энергии/времени работы:

Если ток не равен 0, статистика будет завершена, когда следующий ток равен 0.

5,2 установка максимальной емкости/максимальной энергии/максимального времени работы

5.2.1. Установите максимальную емкость (OAH)/энергию (OPH): При активации функции OAH/OPH, когда статистическая Емкость/энергия выше максимальной емкости/комплекта энергии, блок питания автоматически отключает выход и мигает «OAH»/«oph»; После снятия сигнала тревоги статистика емкости/энергии автоматически очищается;

5.2.2. Установите максимальное время разряда (OHP): При активации функции OHP, когда источник питания работает дольше установленного максимального времени разряда, блок питания автоматически закрывает выход и мигает для отображения «OHP»; После снятия сигнала тревоги OHP Автоматическая статистика времени очистки;

Эта функция может очень хорошо реализовать количественный/таймерный источник питания.

Примечание: когда функции OAP/OPH и OHP не включены, источник питания автоматически записывает Емкость/энергию и время работы. При включении функций OAH/OPH и OHP блок питания автоматически выключается и выводится после установки значения. При включении функции OHP время работы источника питания-обратный отсчет.

5,3 функции Группы данных:

Разделены на «DAT0» и «DAT1»

DAT0: показывает Емкость/значение энергии и время работы предыдущего этапа только при мерцании и не накапливайте до следующего этапа.

DAT1: Сцинтилляция показывает Емкость/значение энергии и время работы предыдущего этапа и автоматически накапливается на следующем этапе.

Примечание: если одна точка калибровки недостаточно точна, можно откалибровать больше точек.

6. Примечания:

6,1. Вход модуля VIN-запрещается короткое подключение к выходу OUT-в противном случае функция постоянного тока не будет работать.

6,2. Убедитесь, что мощность источника питания всегда больше, чем требуется при выходной нагрузке!

6,3. Если модуль хочет выводить сигнал при полной нагрузке, входное напряжение должно быть более 8 в. Когда входное напряжение составляет 5 В, выходная мощность составляет около 15 Вт. Максимальное значение тока модуля составляет 4 а при условии, что максимальная выходная мощность ограничена, например 18 в, а ток должен быть не более 2 А.

6,4. Модуль имеет функцию защиты от пониженного напряжения на входе, по умолчанию составляет около 4,7 В, ниже этого значения, автоматически отключает выход, когда напряжение выше 4,7 в, автоматически восстанавливает выход (Примечание: 4,7 В-это напряжение на порту продукта, когда входной ток относительно большой, Не игнорируйте частичное напряжение на входном проводе)
