Последнее обновление: 27.03.2022

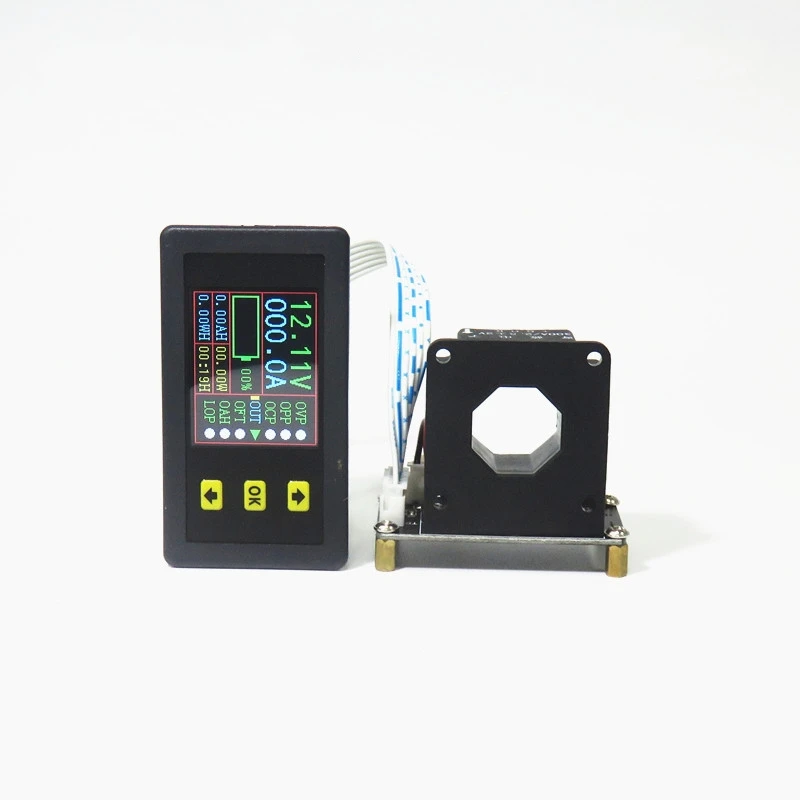

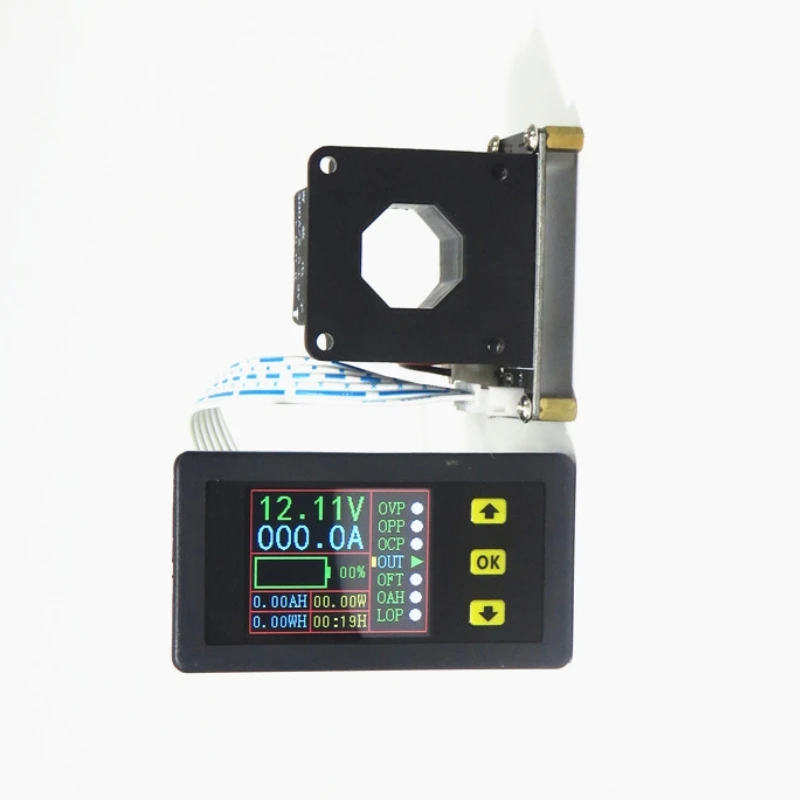

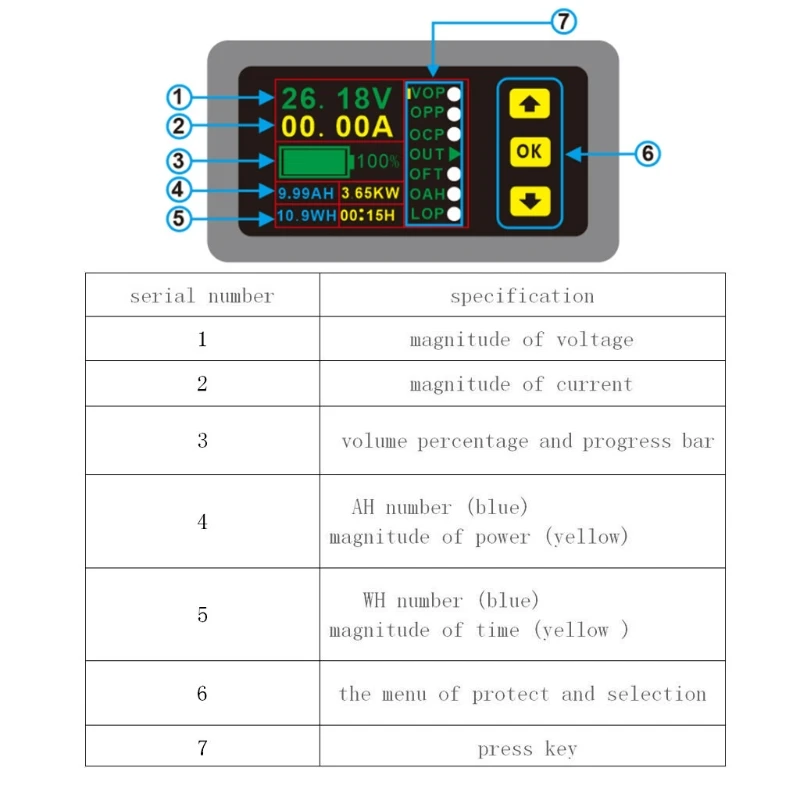

AC9010H измеритель напряжения-это своего рода новое физическое напряжение тока, которое может измерять напряжение, ток, зарядку и разрядку, время и мощность и т. Д. Между тем, он также может установить параметр для достижения защиты от перенапряжения, избыточной емкости зарядки и предельной защиты и т. Д. VAC9010H использует Бесконтактное Обнаружение холла, чтобы проверить ток., который может безопасно обнаружить ток и использовать его удобно. Измеренные данные и инструмент использовали цветной ЖК-дисплей для отображения. Информация будет всесторонне и гуманизирована. Счетчик очень подходит для контроля выходного напряжения и тока, а также заряда батареи и разряда и других приложений 1 для зарядки и разрядки пользователя может быть автоматическая идентификация и направление двунаправленного тока, не нужно менять направление проводки od. 2. После выключения функции памяти, выключения питания на номер Ач, это удобно для людей, чтобы наблюдать и измерять. 3. Номер Ач и функция сброса тока, не влияют на следующее измерение. 4. Напряжение, ток, емкость зарядки AH , WH, время, мощность будет отображаться в то же время, также, shou вся четкая информация. 5. С функцией вывода и выключения., это кабина гибкая, чтобы открыть или выключить выход (нужно реле) 6. С перенапряжением, перегрузкой по току, перегрузкой, временем зарядки, функцией защиты и т. д. 7. Он может откалибровать онлайн, дать удобство клиенту, чтобы исправить ошибку во времени. 8. ЖК-панель может быть вручную выложена или менее 300 мА автоматически выключается через минуту. 9. Через датчик тока холла, ток через провод thr круглое отверстие через датчик thr, оба боковых направления тока могут быть обнаружены. Это безопасно и удобно для пользователей
Тип
VAC9050H
VAC9010H
VAC9020H
VAC9030H
Диапазон измерения тока
0-500 А
0-100A
0-200 А
0-300 А
Разрешение дисплея
0.1A
0.1A
0.1A
0.1A
Диапазон измерения напряжения
Собственный источник питания 12-90 в внешний источник питания 0-90 в
Точность тока
±3%±5Слово
Напряжение ACCUACY
±2%±5Слово
Разрешение дисплея
Напряжение
0,01 В
Емкость
0.01AH
Время
0,01 ч(1 мин)
Скорость измерения
5 раз/секунду
Тип защиты и набор
OVP
0,01 В ~ 90 в
ОПП
0,01 Вт ~ 9,99 кВт
ЛОП
0,01 В ~ 90 в
OCP
0,1 ~ 100A
OAH
0.01AH ~ 9999AH
OFT
1 мин ~ 99hour59min
)Граничные Размеры (длина * ширина * высота)
79×43×52(Мм)
Размеры отверстия
76,5*39,2(Мм)

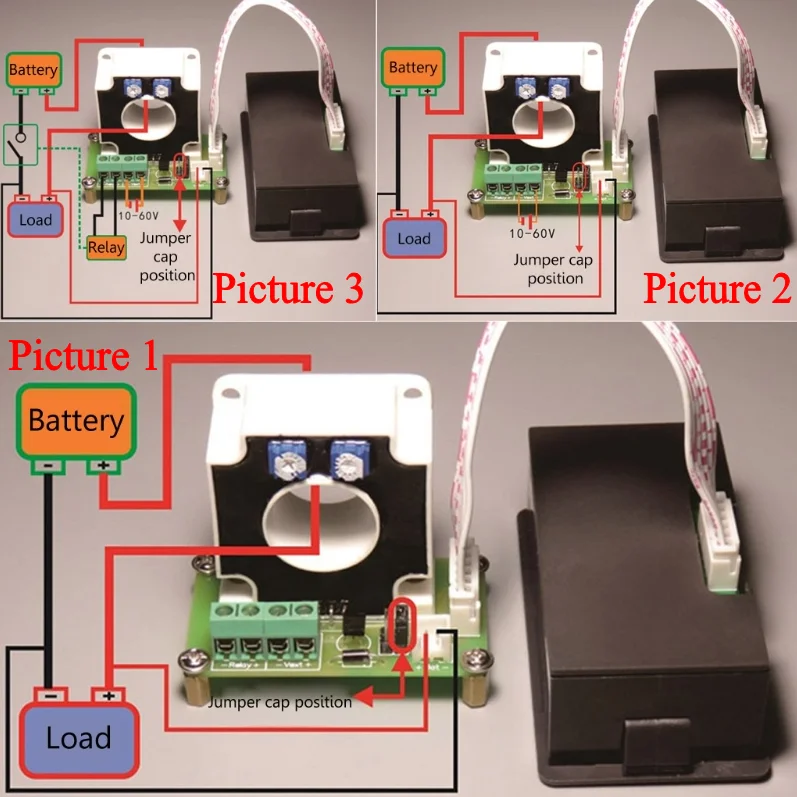

Изображение 1-это Режим проводки источника питания нереле :
Когда вы используете,"Летучая мышь"Терминал сначала подключается к источнику питания, рядом с батареей нагрузка положительного или около линии одного из отверстий через трансформатор зала. Затем проверьте, находится ли перемычка в J4 или нет, и подключите реле. Наконец, для подключения клеммы аккумулятора, пожалуйста, используйте клеммы, чтобы вставить на расширительную плату"Летучая мышь ". Дайте ему силу. Пожалуйста, обратите внимание, чтобы следовать схеме проводки, не может быть изменен и неправильно.
На рисунке 2 показан метод проводки независимого источника питания без реле.
При использовании, во-первых, с помощью терминала «летучая мышь», подключенного источника питания, положительного полюса или рядом с линией второго аккумулятора для загрузки одного через круглое отверстие холла, А затем проверьте, есть ли перемычка в J3 или нет, Лучше всего выбирать аккумуляторы с отрицательными клеммами на удлинительной плате «летучая мышь», независимый источник питания (12 В-60 в), с электричеством. Обратите внимание, чтобы следовать схеме проводки, не может изменить и неправильно
Фото 3 VAC9010H Плата расширения питания инструкции по проводке
Когда вы используете,"Летучая мышь"Терминал сначала подключен к источнику питания. Во-вторых, использовать батарею для загрузки положительного полюса или рядом с линией и одним из отверстий через трансформатор зала. Чтобы проверить, что крышка перемычки находится в J3 или нет, а затем подключите реле. Наконец, он будет подключен к терминалу батареи, используя клеммы для вставки платы расширения"Летучая мышь". Независимая мощность(Независимый источник питания, соответствующее реле напряжения, подключенное)И дать мощность. Пожалуйста, обратите внимание, чтобы следовать схеме проводки, не может быть изменен и неправильно.
Описание: пользователь должен подготовить реле самостоятельно, стандартный набор без реле .
