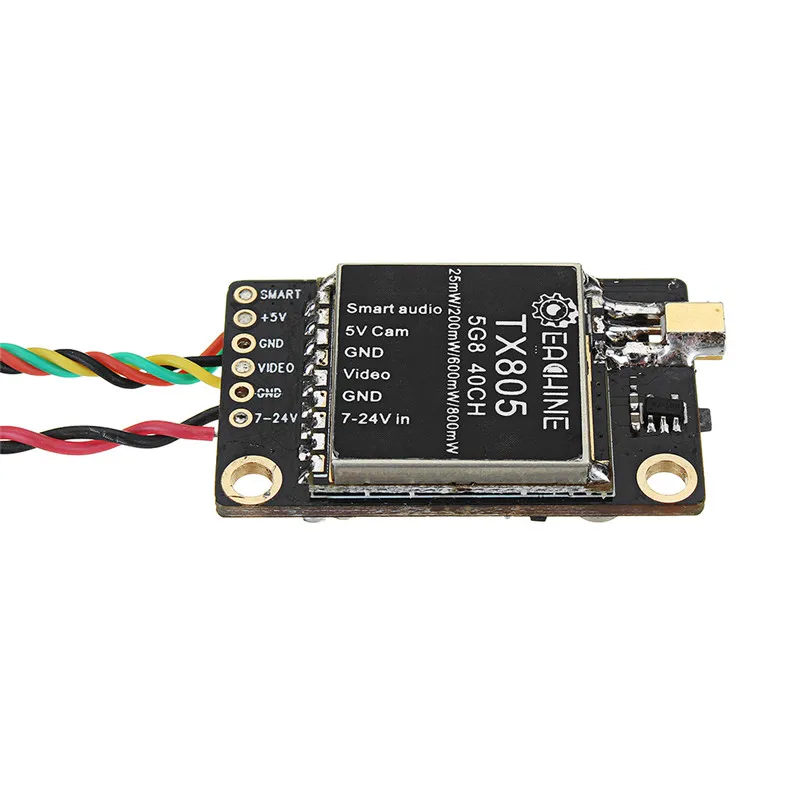

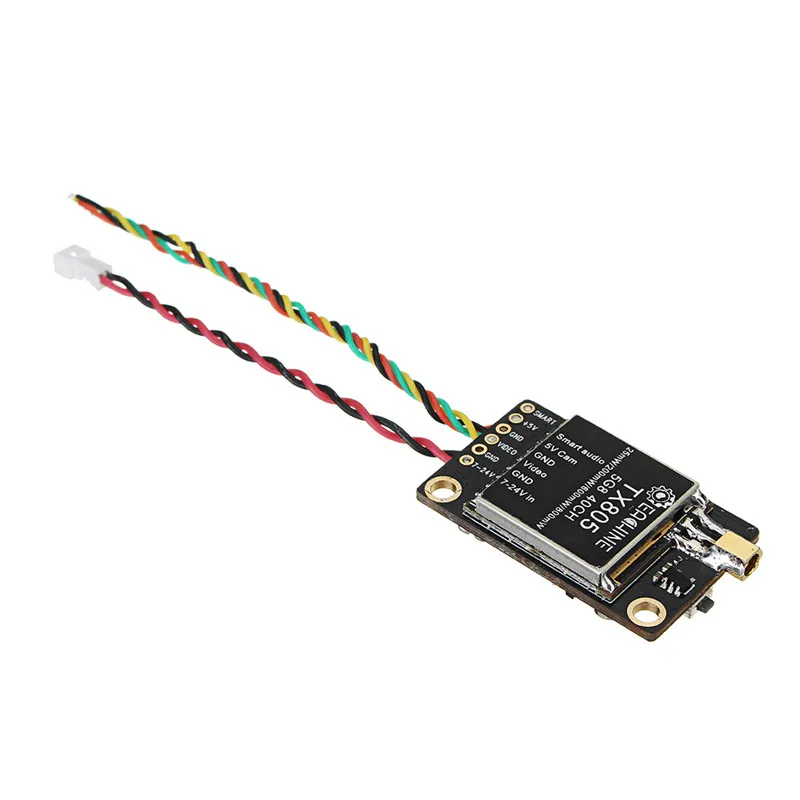

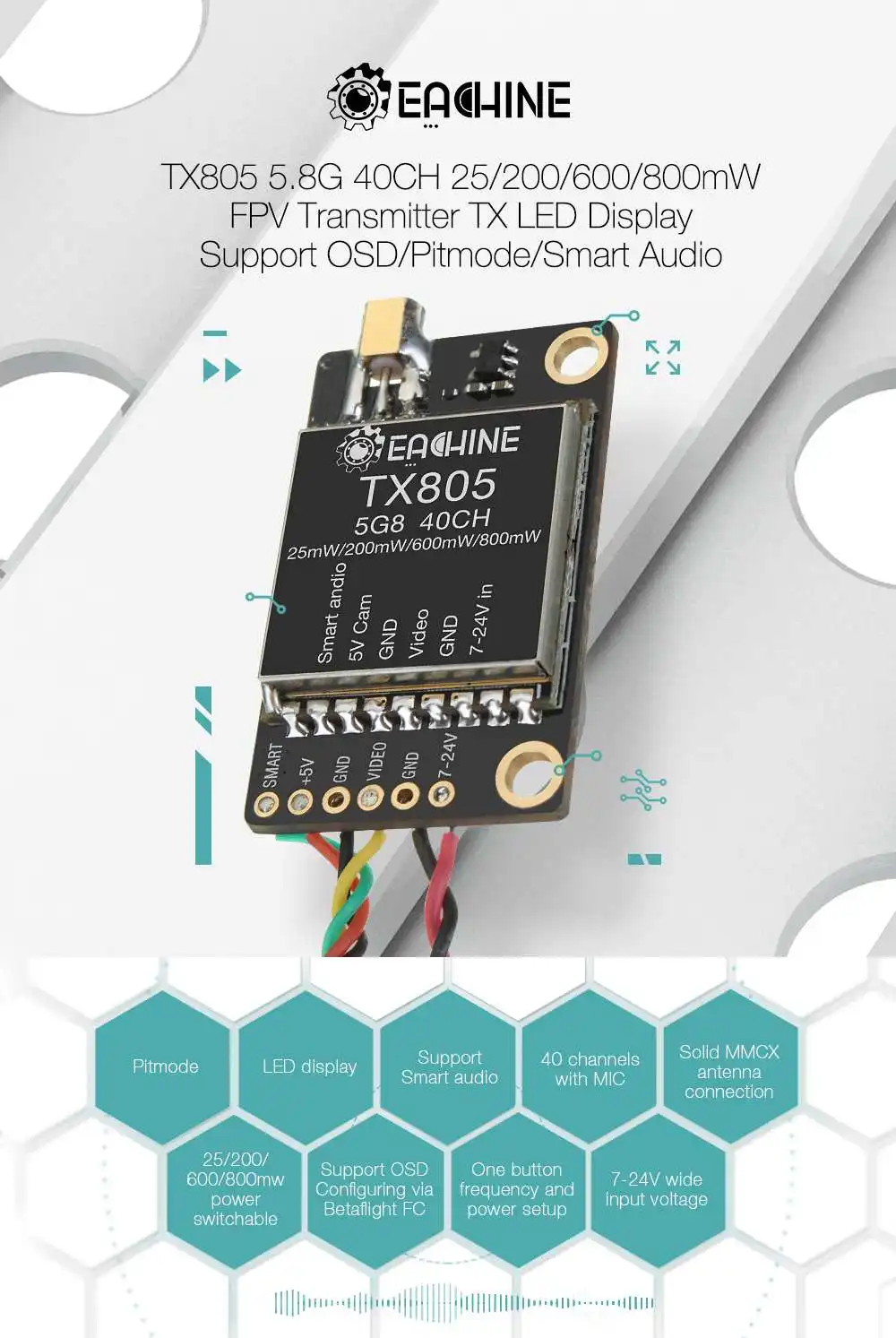

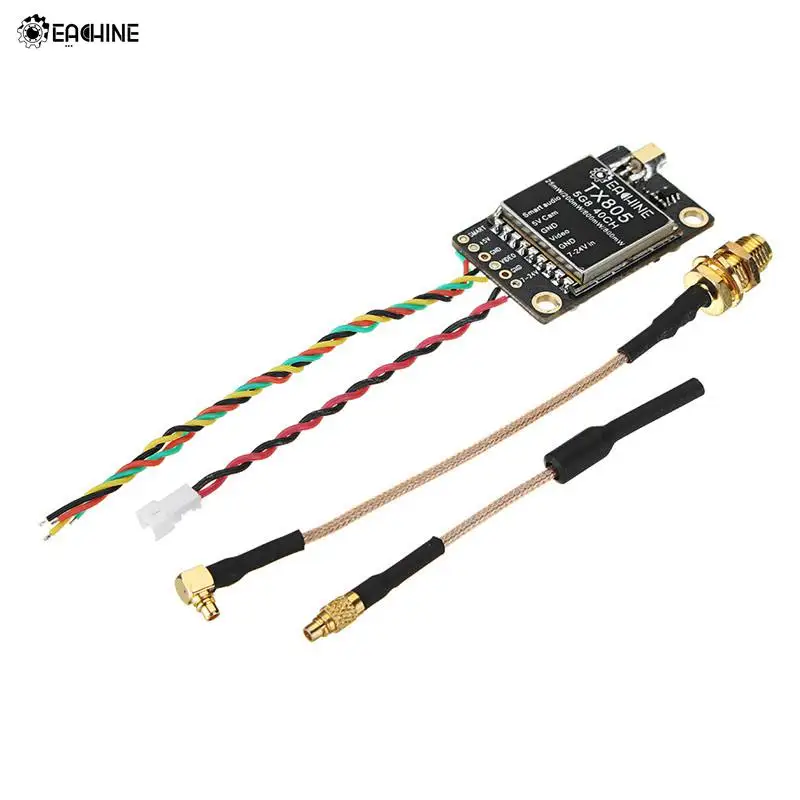

Светодиодный дисплей Eachine TX805, 5,8 ГГц, 40 каналов, 25200600800, передатчик mW FPV VTX, поддержка OSDPitmodeSmartaudio

Спецификация:Бренд: EachineМодель: TX805Название позиции: передатчик FPV VTXЧастота: 5,8 ГКаналы: 40CH

Входное напряжение: 7 В ~ 24 В

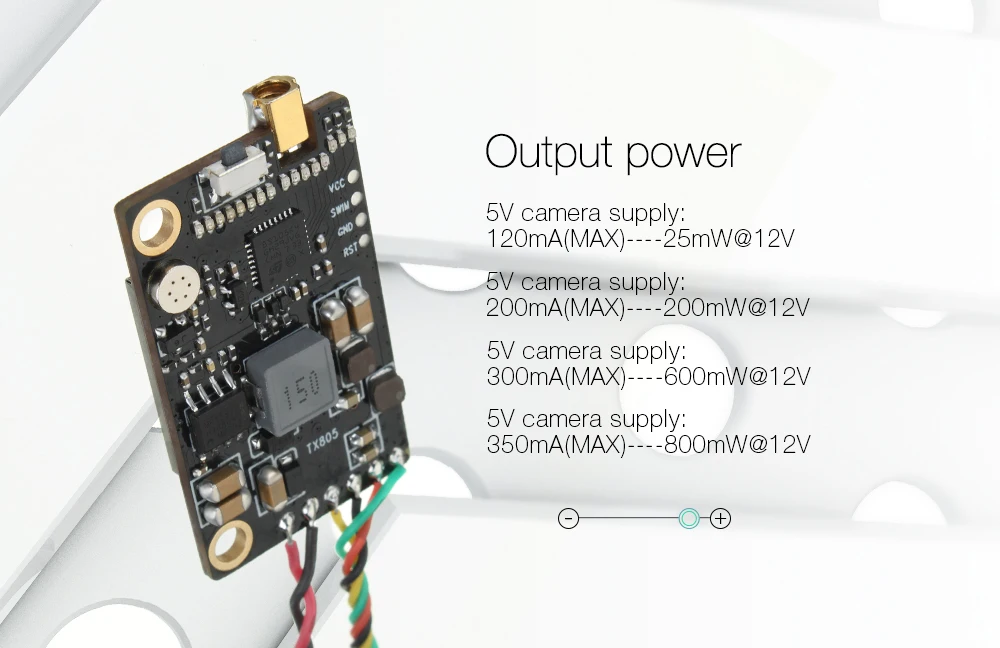

5 в питание камеры: мА (макс) ---- 25 МВт @ 12 В

5 в питание камеры: 200 мА (макс) ---- МВт @ 12 В

5 в питание камеры: 600 мА (макс.) ---- МВт @ 12 В

5 в питание камеры: 800 мА (макс) ---- МВт @ 12 В

Дополнительные функции: умное аудио

Источник питания: выход 5 в для камеры

Выходная мощность: 25 МВт/200 мВт/600 мВт/800 МВт переключаемая

Разъем антенны: MMCX

Кабельный разъем: паяльные прокладки

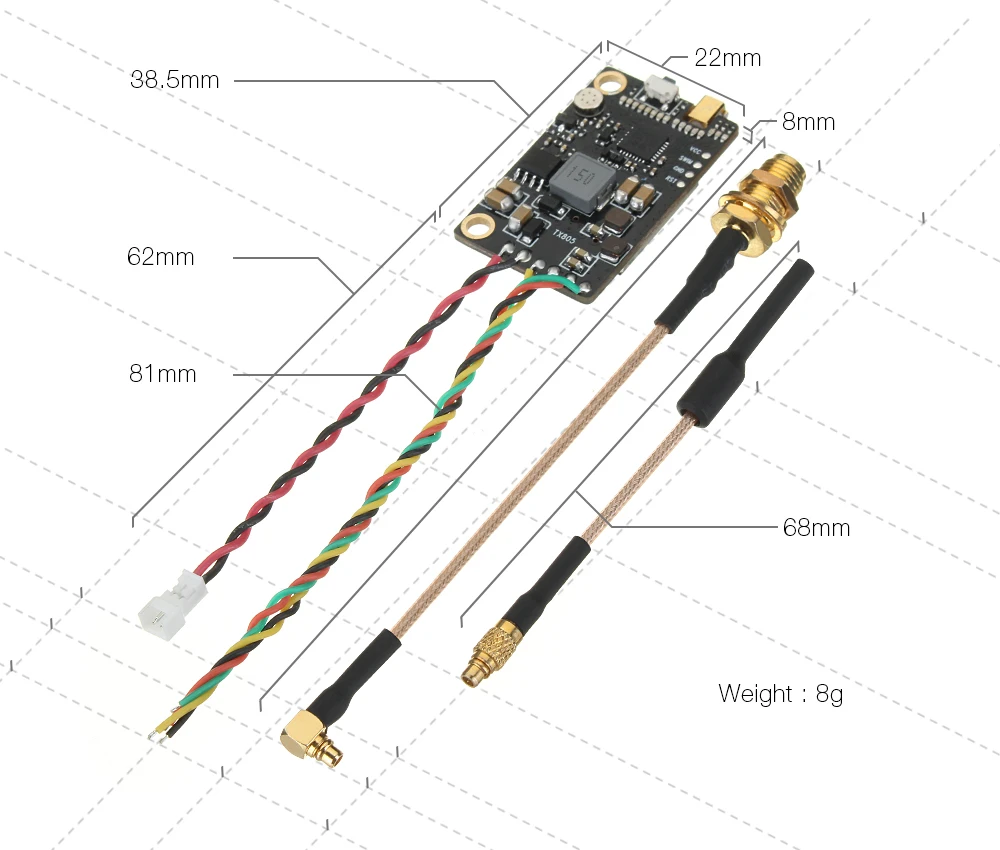

Размеры: 36 мм * 22 мм * 5 мм, 30,5 штабелируемое отверстие

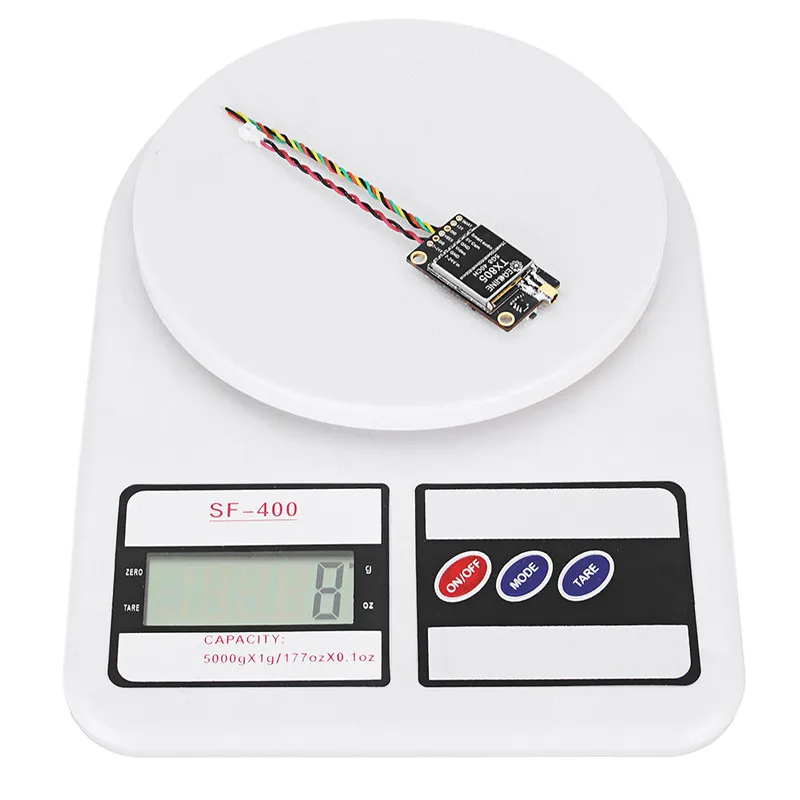

Вес: 8 г (без антенны)Особенности:

1. Питрежим

2. Поддержка умного звука

3. 40 каналов с микрофоном

4. Память о сбое питания

5. Переключаемая мощность 25/200/600/800 МВт6. Поддержка настройки OSD через Betaflight F $ C7. Настройка частоты одной кнопкой и питания

8. Широкое входное напряжение 7-24 В с 5 В для камеры, типовое соответствующее значение тока 12 В:

25 мв-120 мА 200 мв-200 мА 600 мв-300 мА 800 мв-350 мА9. Твердое соединение антенны MMCX и медная дипольная Антенна MMCX

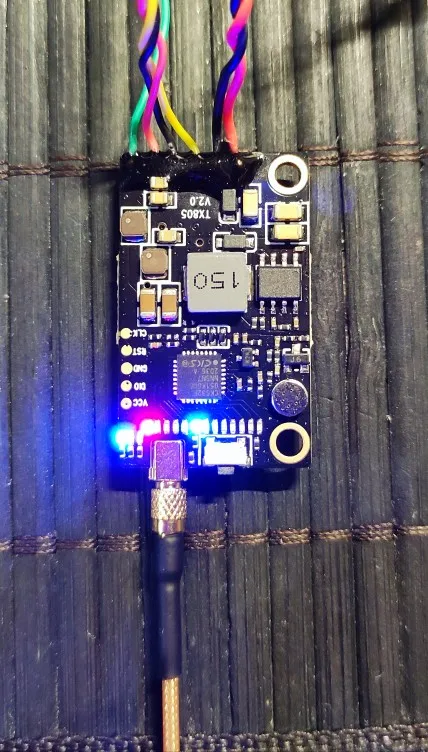

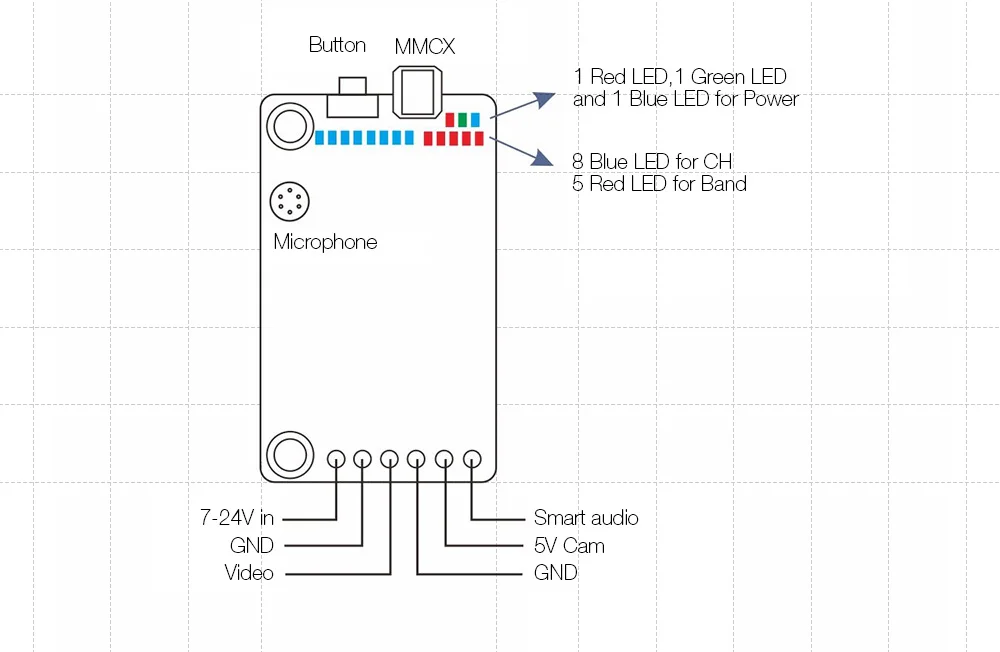

Кнопка управления режимом выбора канала

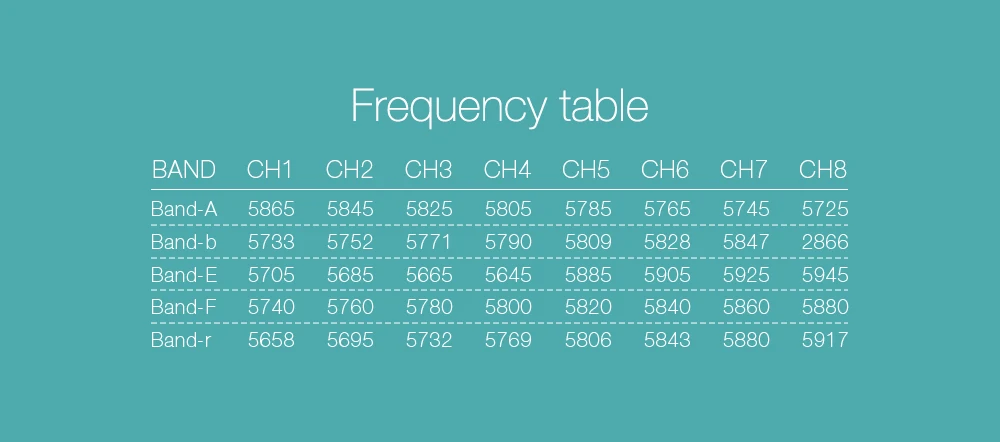

Выбор канала

Выберите каналы простым коротким нажатием.

Синий светодиодный светильник на подставках для CH1, короткое нажатие для последовательного изменения 8 каналов.

Для CH2/3/4/5/6/7/8 мигает синий светодиодный один раз, он не светильник ется.

Примечание: синий светодиодный горит только для CH1

Выбор браслета

Нажмите кнопку 2S, красный светодиодный начнет мигать, затем Коротко нажмите es, чтобы выбрать 5 полос.

Выбор мощности

Нажмите кнопку 4S, красный светодиодный начнет мигать, затем выберите питание простым коротким нажатием es, чтобы выбрать 25 МВт/200 мВт/600 мВт последовательно, для 200 МВт, зеленый светодиодный мигнет один раз, он не светильник т; При 600 мВт синий светодиодный мигает один раз, он не светильник. Снова нажмите кнопку, красный светодиодный, зеленый светодиодный и синий светодиодный вместе, обозначают самую высокую мощность 800 МВт.

Примечание: Красный светодиодный горит только на 25 МВт.

Режим Пит (0,01 МВт)

В режиме Pit вы можете менять каналы и устанавливать уровни мощности, но ни одно из этих изменений не вступит в силу, пока вы не выйдете из режима Pit. По умолчанию режим Pit будет отправлять очень слабый сигнал.

Два способа выхода из режима Пит:

Нажмите кнопку 12S, пока все 16 Светодиодный ДоВ не выключятся и светильник горятся снова, чтобы выйти из режима Пит, или вы можете выйти из режима Пит через OSD Betaf светильник.

Примечание: VTX имеет память для настроек, чтобы изменить настройки, повторите шаги, как указано выше.

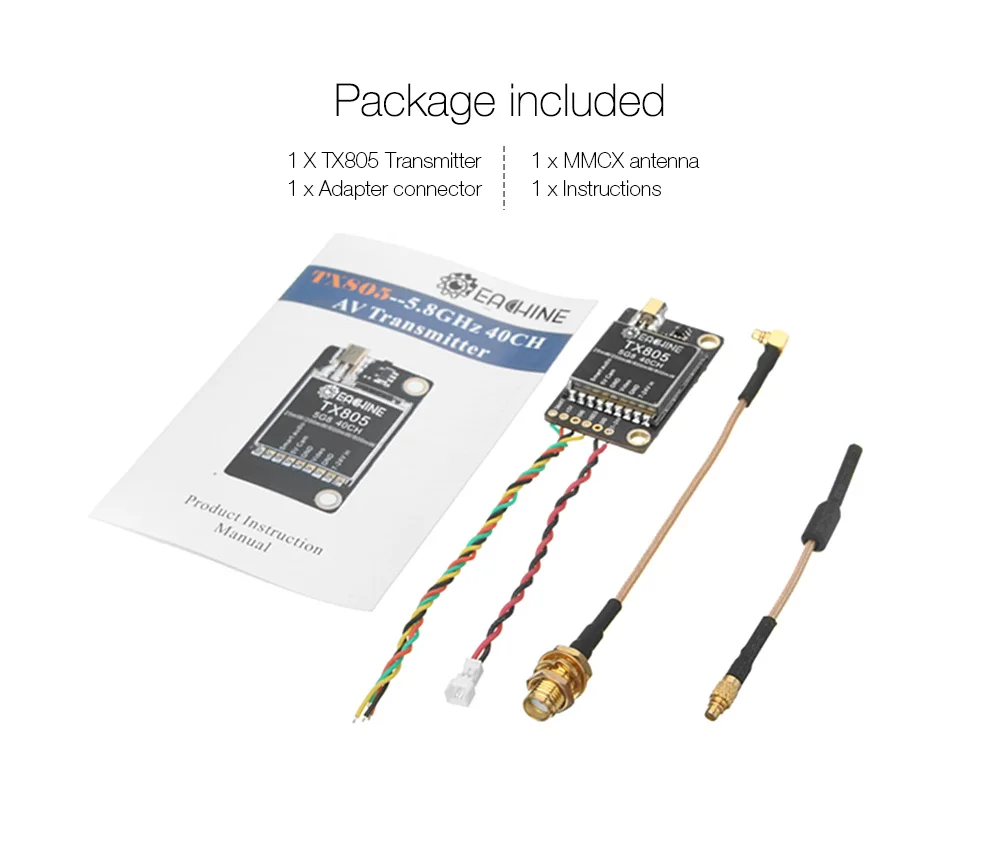

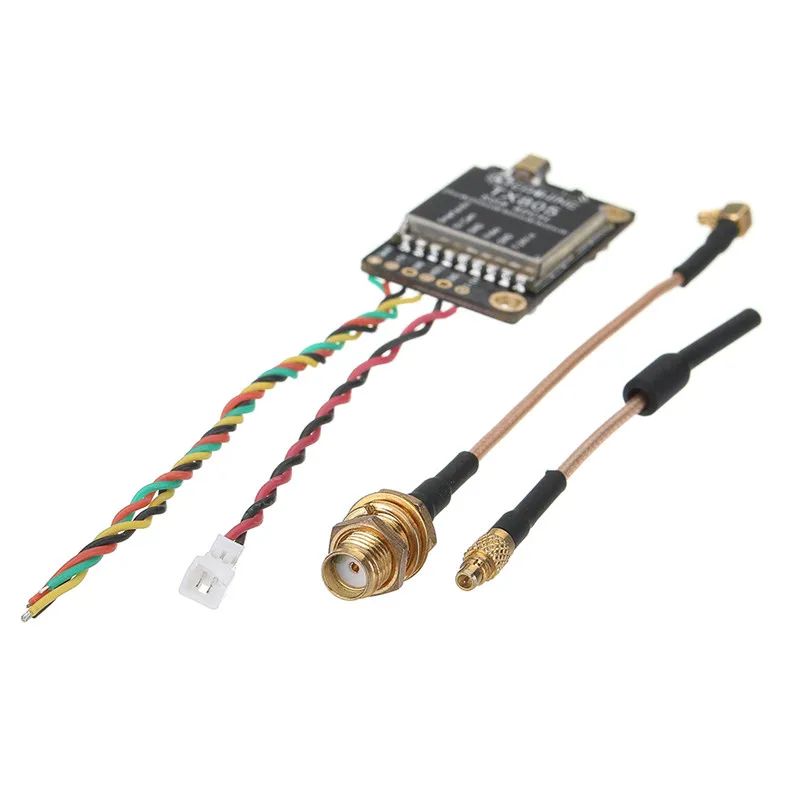

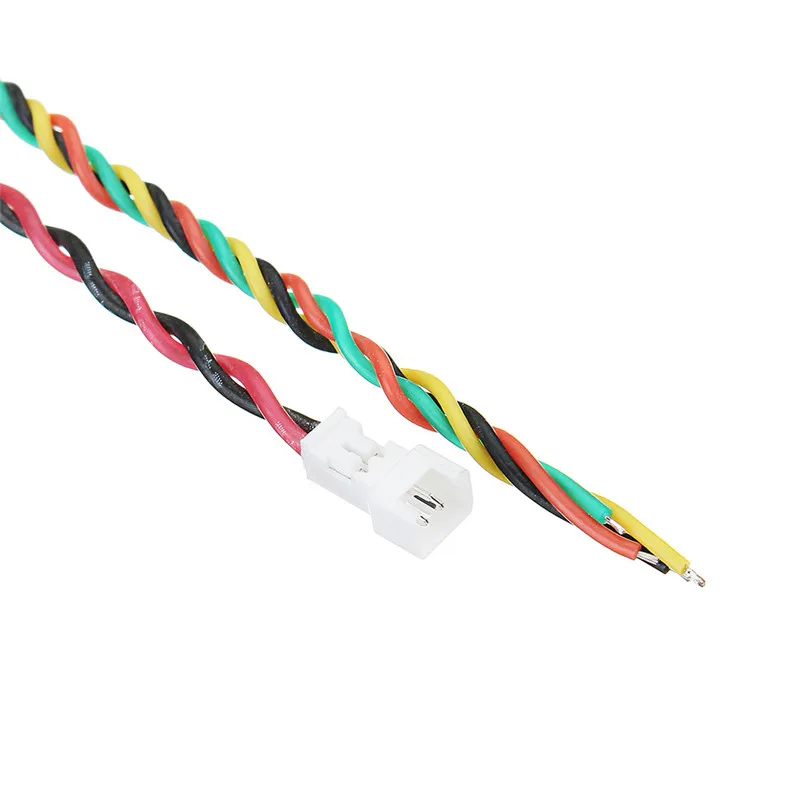

Посылка1 x Eachine TX805 5,8G 40CH 25/200/600/800 передатчик mW FPV VTX1 x Соединительный кабель адаптера (гнездо RP-SMA или SMA)1 x MMCX Пигтейл/провод для антенны

1 х Инструкция

?
