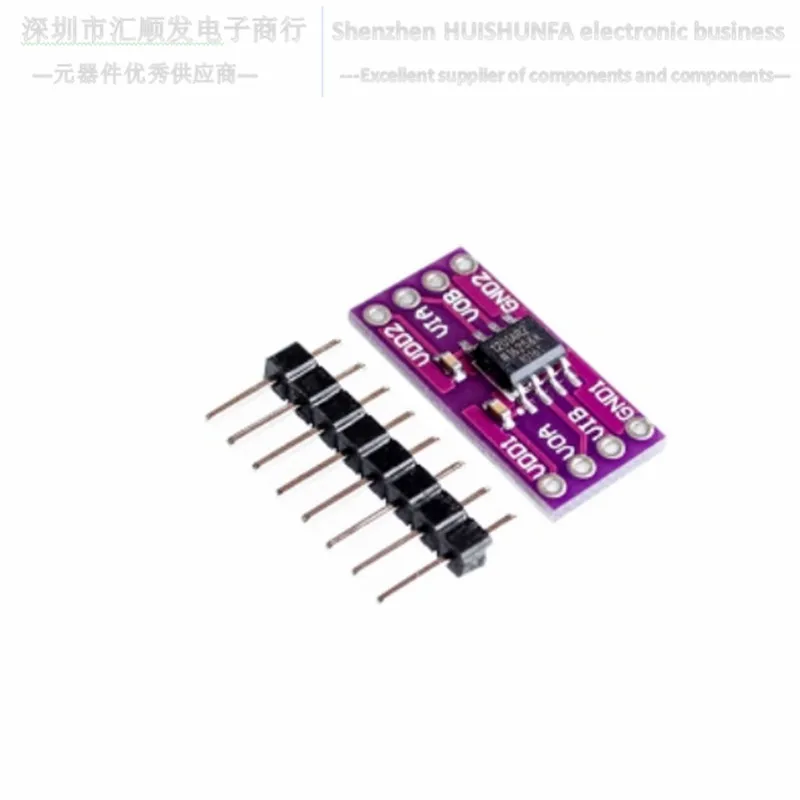

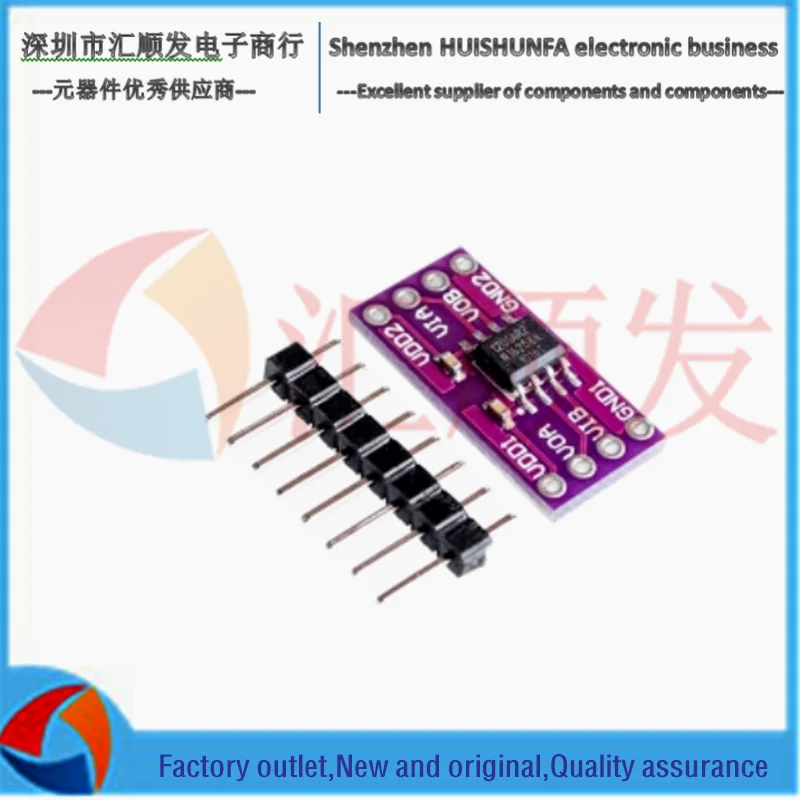

Двухканальный цифровой магнитный изолятор ADUM1201 заменяет оптоэлектронный соединитель, цифровой изолятор iCoupler на основе патента ADI использует запатентованную технологию изоляции плоского магнитного поля. Технология iCoupler-это запатентованная технология изоляции, основанная на размере чипа трансформатора, а не на сочетании светодиодный одов и фотодиодов, используемых в фотосоединителе. Технология ICoupler устраняет процесс фотоэлектрического преобразования в фотоэлектрической муфте и применяет запатентованную технологию трансформатора iCoupler для интеграции драйвера трансформатора и приемной цепи, тем самым реализуя несравненные преимущества производительности фотоэлектрического изолятора. Поскольку трансформатор iCouple изготовлен непосредственно на чипе с использованием процесса производства на уровне чипа, канал iCoupler более эффективен, чем оптоэлектронный соединитель, для обеспечения межканальной интеграции и других полупроводниковых функций легче. Поскольку фотоэлектрический переходник не влияет на эффективность, Цифровой изолятор iCoupler не должен управлять внешней цепью светодиодный да, а его Потребляемая мощность составляет всего 1/10-1/50 от потребляемой мощности фотоэлектрического соединителя. Этот новый метод электромагнитной изоляции намного превосходит оптопару по устойчивости к высоким температурам. Производительность и надежность цифрового изолятора iCoupler не снижаются в высокотемпературной среде 125 ℃. Таким образом, можно использовать недорогой и малообъемный корпус SOIC, что не только снижает стоимость, но и уменьшает объем микросхемы. Кроме того, изолирующий канал цифрового изолятора iCoupler имеет более высокую скорость передачи данных, Точность синхронизации и возможность отклонения переходного общего режима, чем у фотоэлектрического соединителя. Его номинальное напряжение изоляции в 2 раза выше, чем у фотоэлектрического соединителя с высокой изоляцией, а скорость передачи данных и Точность синхронизации в 10 раз выше. Кроме того, в отличие от фотоэлектрической муфты, многоканальный цифровой изолятор iCoupler может обеспечивать прямые и обратные каналы связи в том же чипе, что делает направление передачи сигналов более гибким и упрощает аппаратное соединение между чипами. На основе технологии iCoupler, ADUM1201 имеет множество преимуществ перед фотоэлектрическим изолятором: более высокая скорость до 125 Мбит/с. Низкое энергопотребление 1/10 от традиционного фотоэлектрического изолятора, когда Потребляемая мощность ниже той же скорости передачи данных, а Минимальный рабочий ток составляет мА. Производительность выше, чем у традиционного фотоэлектрического изолятора. Меньший размер и более высокая интеграция, печатная плата (PCB) площадь составляет 40% от традиционного фотоэлектрического изолятора. В отличие от традиционной фотоэлектрической муфты, многоканальный цифровой изолятор iCoupler может обеспечивать прямые и обратные каналы связи на одном чипе. Изолированные концы ADUM1201 имеют собственный источник питания и опорную землю, а диапазон напряжения источника питания составляет от 2,7 в до 5,5 В, Что может реализовать низковольтный источник питания и еще больше снизить энергопотребление системы. Емкость между источником питания и опорной поверхностью должна быть подключена от 0,01 буфера F до 0,1 буфера F, чтобы отфильтровать высокочастотные помехи. Расстояние между конденсатором и источником питания должно быть в пределах 20 мм для достижения лучшего фильтрующего эффекта. Поскольку два канала изоляции хорошо подобраны, перекрестные помехи между каналами очень маленькие, и используется двухканальная обратная конструкция на входе-выходе, что очень подходит для двусторонних характеристик трансивера шины RS232, что значительно упрощает изолятор и изолированные концы соединения оборудования. Важно отметить, что GND1 и GND2-это две разные опорные точки, иначе эффект изоляции не будет достигнут. Кроме того, следует отметить, что когда ADUM1201 работает нормально, Два источника питания на обоих концах должны быть электрифицированы одновременно, чтобы обеспечить нормальную работу обоих каналов ADUM1201. Если одна из них не электризуется, чип не сможет нормально работать.
