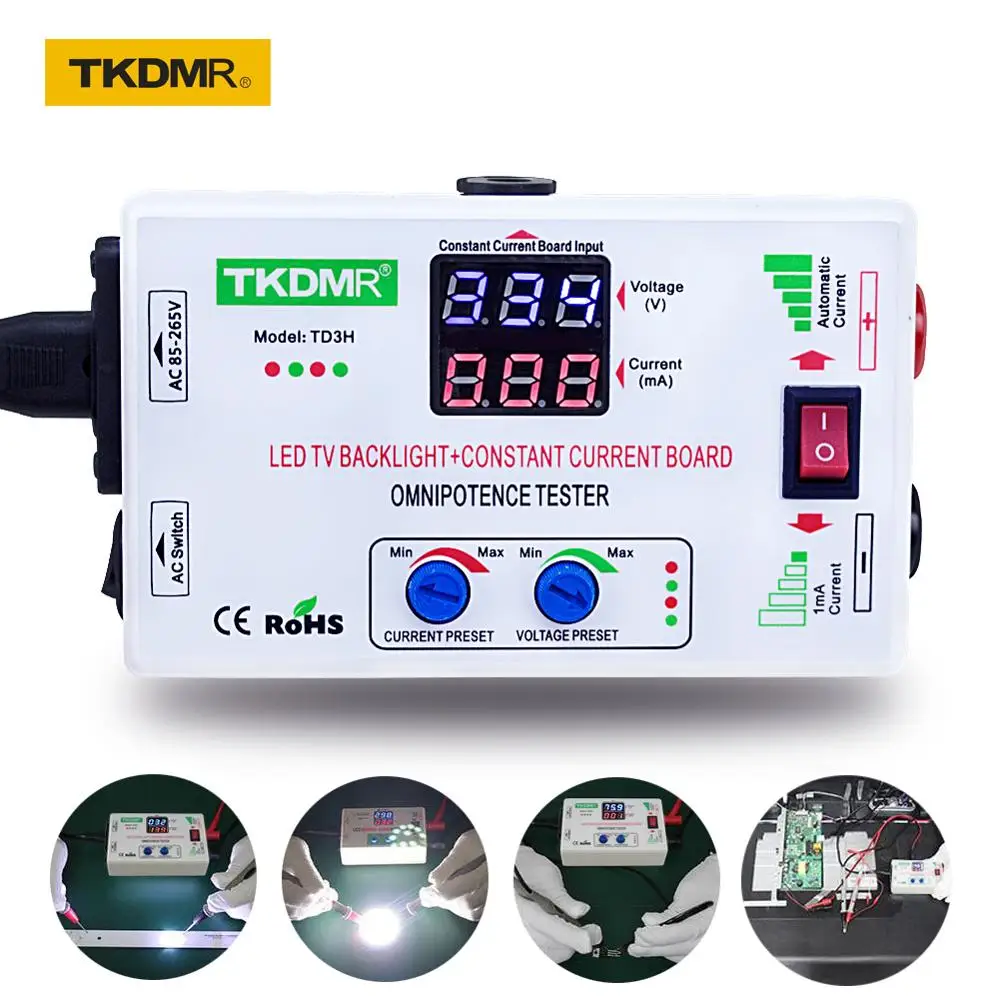

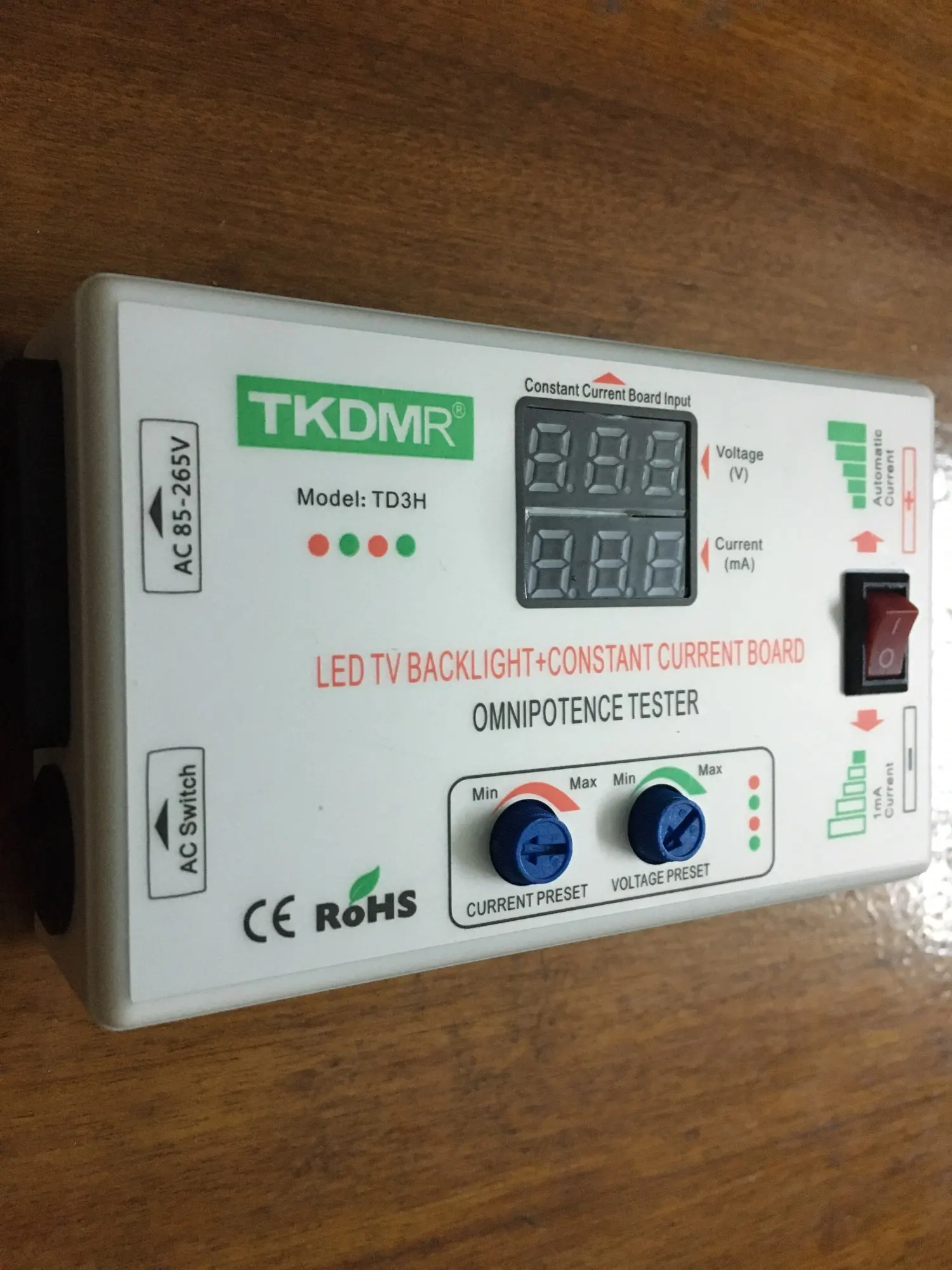

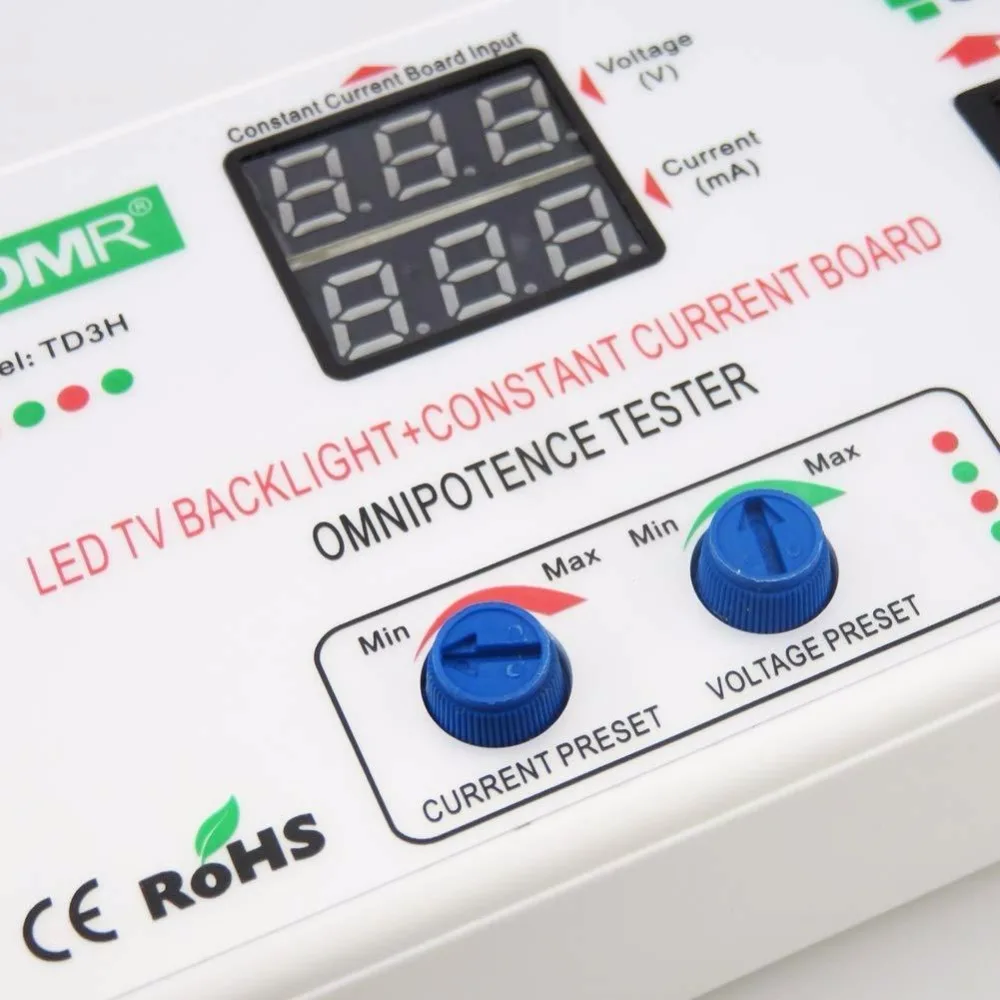

TKDMR 0-330 в Smart-Fit Ручная регулировка напряжения ТВ тестер светодиодной подсветки регулируемый ток плата постоянного тока Светодиодная лампа

Выход: постоянный ток 0-330 в (автоматический + регулируемый)Точность вольтметра по уровню поверхности: <(± 0,5 ± 1% Vout) v-образный вырезIout: 0-150 мА (автоматический + регулируемый)Постоянный ток тестовый ток платы: 0-999mAТочность амперметра: <(± 2 ± 1% Iout) mAPinput: 50VA (макс.)Температура: -20 ℃ - + 40 ℃Введение продукта:Тестирование напряжения и тока платы постоянного тока в режиме реального времени.1.Светодиодный тест-полоски, светодиодный-панели, один светодиодный шарик, COB ighting источники и так далее.2.Тестирование подсветки светодиодный-телевизора, дисплеев, компьютеров и так далее.3.Совместимость со всеми светодиодный полоски (высокого напряжения или низкого напряжения).4.Ручная регулировка диапазона испытательного напряжения (20-330 в/постоянный ток) и тока (20-150 мА). Регулировка напряжения при открытой цепи (без нагрузки) и регулировка тока с нагрузками или контактными зондами вместе.5.Не выгорает при тестировании sinale светодиодный шарик с неправильной полярностью (Установите напряжение около 20 в и переключатель тока до 1 мА).6.Параметры тестирования напряжения различных электронных компонентов.7.Испытательный светодиодный светильник на транспортном средстве.Методы тестирования:Заводская установка по умолчанию: выходное напряжение 330 в,Выходной ток 30 мА.Вы можете протестировать подсветку телевизора с любым размером в этих настройках по умолчанию.1. Самотестирование:Подключите, включите выключатель питания. Напряжение около 330 В, ток 0: свяжитесь с зондами вместе, изменение напряжения до 0 и изменение тока до 50 мА, затем можно начать тестирование

2. В тестировании:Напряжение = 0 ', короткое замыканиеНапряжение = '330V', открытая цепь.

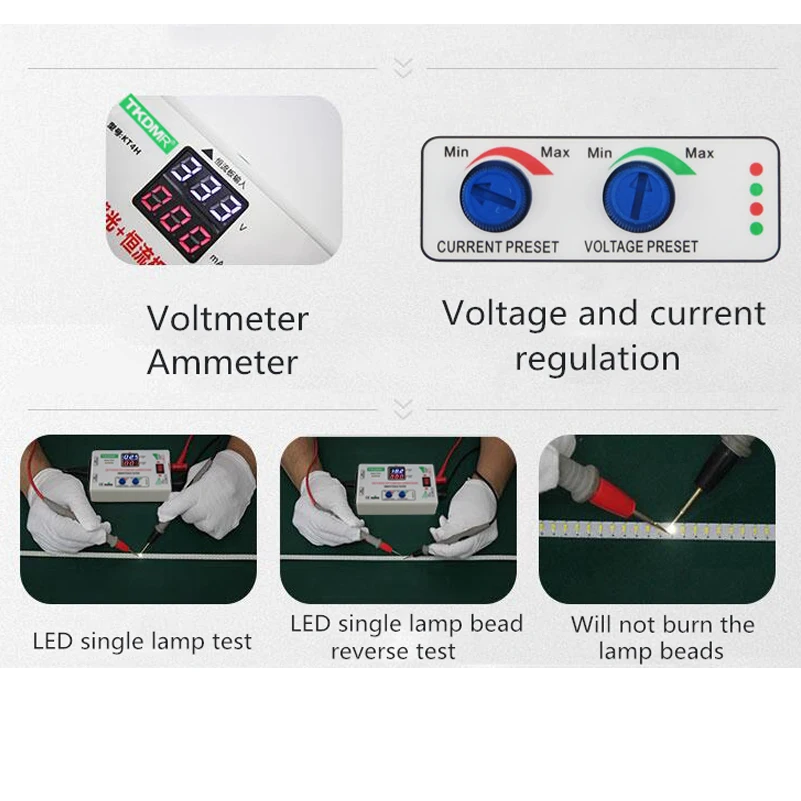

3. Тестирование одного светодиодный бусин (Установите напряжение около 20 в и переключатель тока до 1 мА).3,1.С правильной полярностью: напряжение показывает на тестере нормальный светодиодный шарик составляет около 80% от номинальногоСтабилизатор напряжения, например, рабочее напряжение светодиодный шарик 2,4 V в том случае, если его номинальное напряжение 3В;3,2.С неправильной полярностью: напряжение Отображает напряжение открытой цепи.

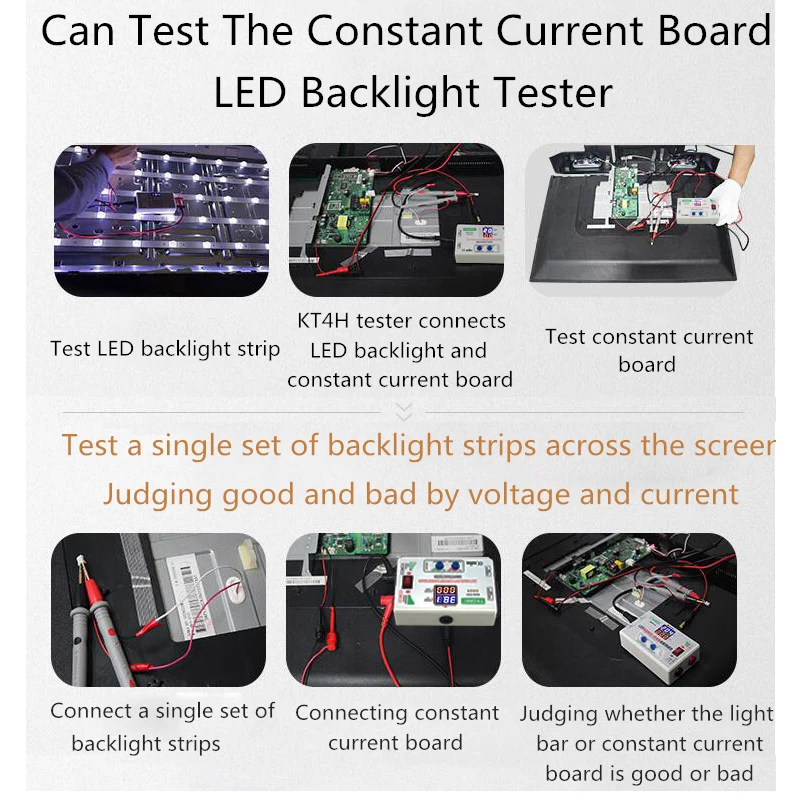

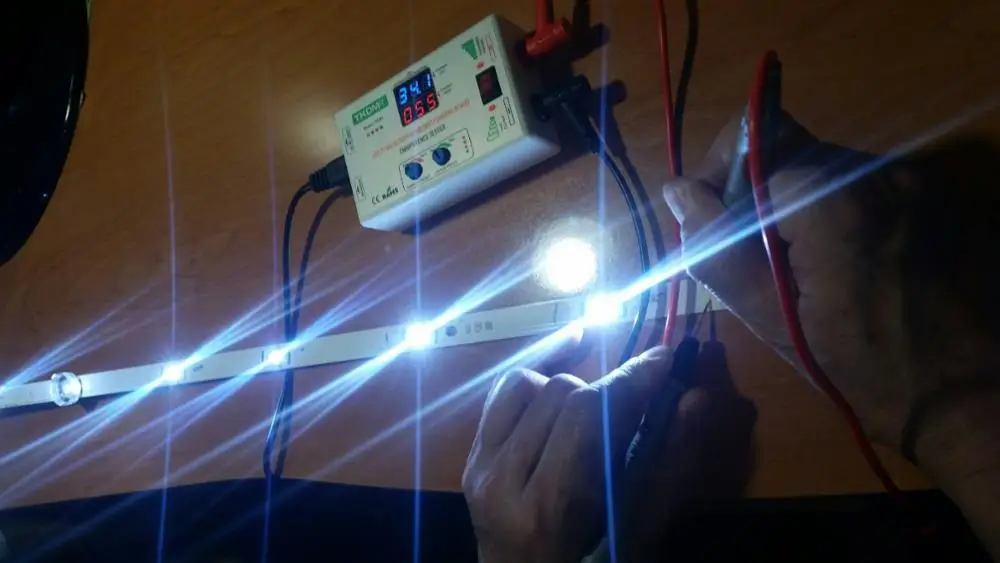

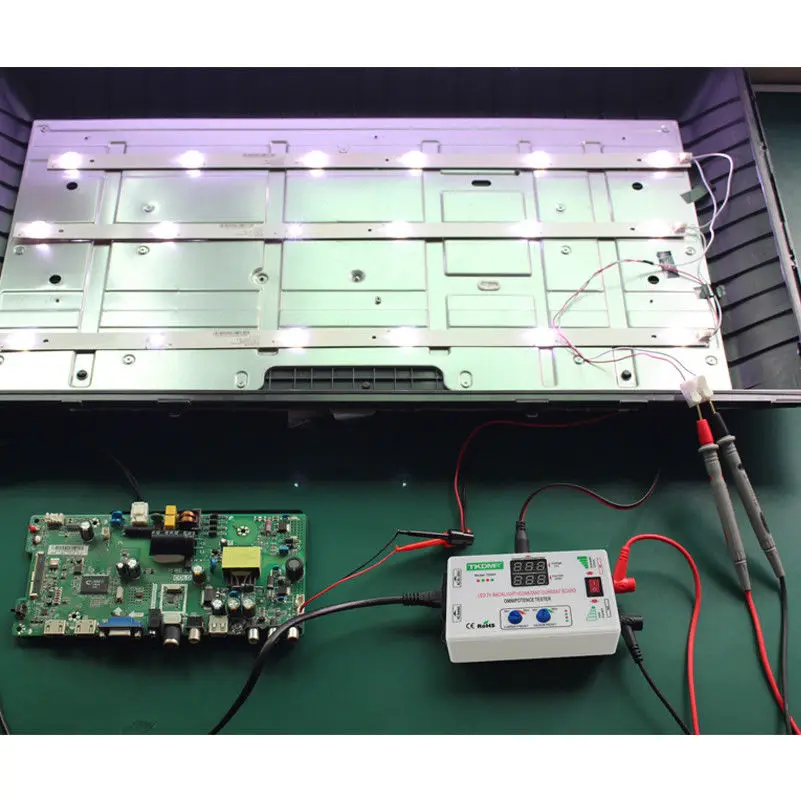

4.Светодиодный тест-полоски: Установите напряжение около 200 в, измените ток, если требуется Регулировка яркости.Метод тестирования без демонтажа экрана.Отключите питание от ТВ, отключите интерфейс розетки постоянного пластина тока и светильник бар, вставьте Красного и черного цветов ручки тестера в аноды и катоды интерфейса светодиодный светильник бар.1. Несколько светодиодный полоскиТестирование напряжения каждой ленты и запись их. Сравните Напряжение каждой ленты, это нормально, если различия <2 в или <3%2. Однополосный светодиодный2,1.Светодиодный индикатор не включен (необходимо снять экран для ремонта): напряжение = 0, короткое замыкание.Напряжение ≥ 300 В, открытая цепь.2,2.Светодиодный индикатор горит (для определения нормальной подсветки или нет Нужны ссылки на тестирование платы драйвера постоянного тока).Метод тестирования платы драйвера постоянного токаСитуация с тестированием: Светодиодный индикатор подсветки включен с тестером, но он не работает с платой постоянного тока.1.Отключите питание от ТВ, отключите интерфейс розетки постоянного пластина тока и светильник бар.2.Подключите панель постоянного тока с тестером, используя кабели в наборе на правой полярности.3.Вставьте красные и черные ручки тестера в анод и катод интерфейса светодиодный светильник-бар.4.Включите питание телевизора.5.Испытательное напряжение> 30 В, ток> 30 мА и стабильный, и светодиодный индикатор работает нормально, затем плата постоянного тока является нормальной.Введение дополнительной функцииПроверка напряжения электролитического конденсатора:Подключите черную ручку с катодом электролитического конденсатора и красной ручкой с анодом.Значение напряжения, отображаемое в вольтметре, будет быстро расти в начале. При достижении определенной точки скорость подъема заметно замедляется. В это время отображаемое значение напряжения-это фактическое Выдерживаемое Напряжение испытанного электролитического конденсатора. (Конденсаторы квалифицированы, если фактическое значение напряжения выше указанного значения напряжения).Примечание:Избегайте поломки конденсатора, время тестирования не должно быть слишком длинным.1.Установите напряжение около 20 в и ток в ImA при тестировании ссылки на напряжение диодов, триодов, MOS труб и IC.2.Установите напряжение около 330 в и ток до 1 мА при тестировании напряжения поломки конденсаторов, stabilivolts, пьезорезисторов и телевизоров.Гарантия1. Этот продукт гарантирован до одного года от покупки, шнур питания и зонд могут быть заменены в течение одного месяца.2. Если есть некоторые проблемы с производительностью, просто верните его в исходное состояние в течение 30 дней с момента получения. В течение гарантийного срока, мы отремонтируем его и отправим вам хороший тестер.3. Гарантийный срок будет продлен на три месяца после того, как мы отремонтируем плохой продукт.4. В течение гарантийного срока, система AA перевозки.5. Один год спустя, безотказное обслуживание по схеме, доставка в оба конца оплачивается покупателем.6. Обратите внимание, что политика гарантии не распространяется на:А. Продукт имеет повреждения, Сделанные Человеком или случайные повреждения, такие как чрезмерное входное напряжение высокой температуры, повреждения воды, падение и разрыв, механические повреждения и коррозии.B. Несанкционированная модификация и разрыв метка даты продукта.

Штепсельная Вилка европейского стандарта

Штепсельная Вилка стандарта СШАПосылка
