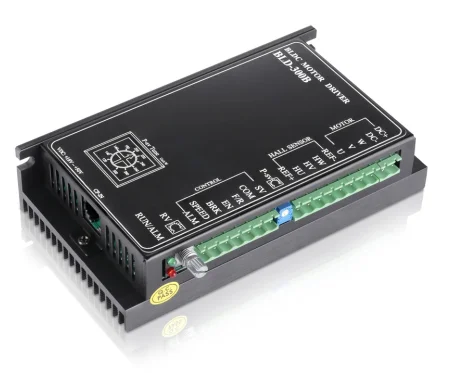

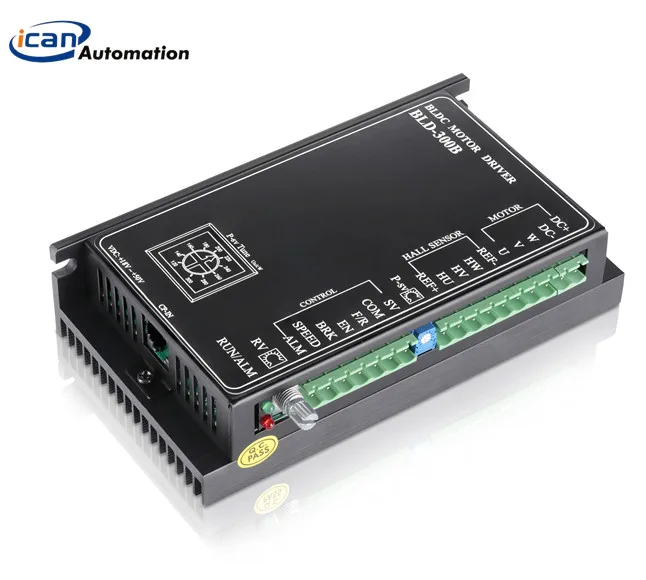

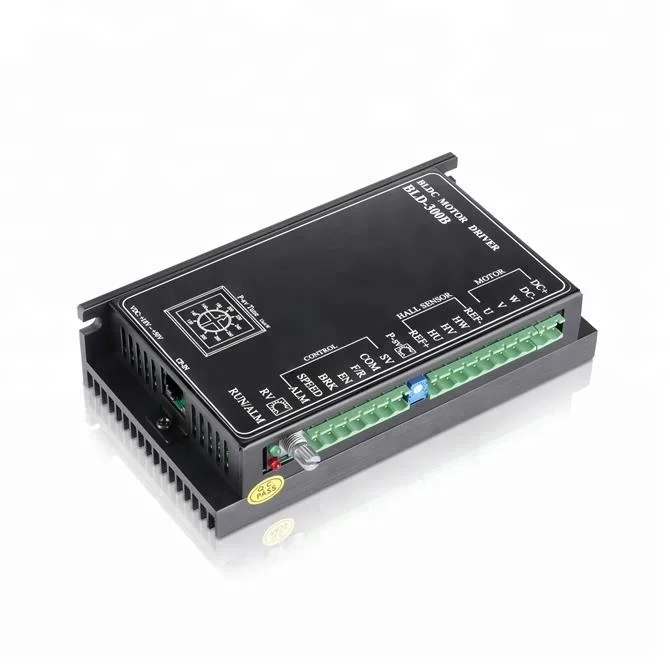

300 Вт bldc драйвер двигателя 24В 48В бесщеточный dc драйвер двигателя

Описание товара

♦Угол зала: 180 °♦Скорость/сигнал тревоги (O.C.)

♦Широкий диапазон контроля скорости 150-20000 ОБ/мин♦Высокая эффективность, медленное повышение температуры и компактный размер♦Сильная защита от перегрузки по току, перенапряжения, пониженного напряжения

Параметры драйвера Минимальное значение

Номинальная стоимость

Максимальное значение

Блок Выходной ток 1 15 25 А Входное напряжение 18 48 50 Постоянный ток Ток привода Холла - 20 - Ма Напряжение сигнала Холла 4,5 5 5,5 В Применимая скорость двигателя 0 - 20000 Об/мин

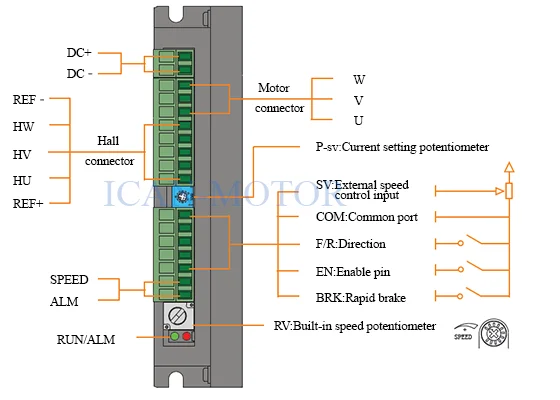

Клеммы

Функция

SV

1. Внешний потенциометр; 2. Входной аналоговый сигнал; Ширина Импульса 3.шим.

Ком

Общий порт (опорный уровень 0 В)

F/R

Управление направлением вращения двигателя (CW/CCW). Высокий Уровень входа Двигатель вращается по часовой стрелке, низкий уровень входа или когда F/R и COM короткого замыкания, Двигатель вращается против часовой стрелки

EN

Высокий Уровень входа мотор останавливается, низкий уровень входа или когда EN и COM короткого замыкания, мотор работает

БРК

Тормоз двигателя останавливается при добавлении высокого уровня или подвеске порта; Двигатель работает при добавлении низкого уровня или подключении EN и BRK

ALM

Выходной сигнал по умолчанию-5 в при обычных обстоятельствах; Уровень 0 В при возникновении неисправности

Скорость

Выходной сигнал импульсной частоты (OC). Скорость двигателя можно рассчитать через скорость.

Функция

Вращайте ручку RV по часовой стрелке до звука щелчка,Двигатель начинает работать и разгоняться.Скорость двигателя уменьшится, если против часовой стрелки.При попадании в ограниченное положение двигатель останавливается.

Используйте подходящий потенциометр со значением сопротивленияИз 10 кОм Соедините Средний терминал с SV-терминалом,И два других терминала подключены соответственноС терминалом VCC и терминалом COM.

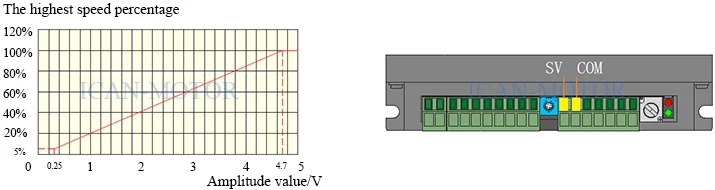

Реляционная схема напряжения и скорости двигателя (без нагрузки)

Реляционная схема напряжения и скорости двигателя (без нагрузки)

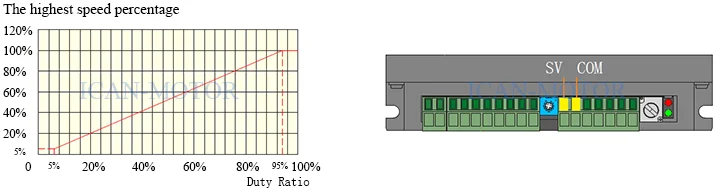

Радиоприемник и релатональная диаграмма скорости двигателя (без нагрузки)

По умолчанию подключаются BRK и COM, двигательБудет вращаться. Когда BRK и COM отключены,Мотор будет быстрым торможением. Для управления тормозомИ вращение двигателя, можно добавить переключательМежду BRK и COM.

Подключите F/R и COM, двигатель будет вращатьсяПротив часовой стрелки, отсоедините его, двигатель будет вращатьсяПо часовой стрелке. Для управления направлением двигателя,Можно добавить переключатель между F/R и COM.

Оснащенный функцией защиты двигателя, драйвер предоставляет опции установки нужного текущего номера в ручке P-sv, чтобы избежать перегрузки по току для двигателя. Обратите внимание, что случайная погрешность составляет ± 10%. Настройка должна соответствовать номинальному току двигателя.

Механические Размеры

Информация о компании

Оригинальный завод: Да

Год основания:2009

Всего работников:80-100 человек

Демонстрация компании:

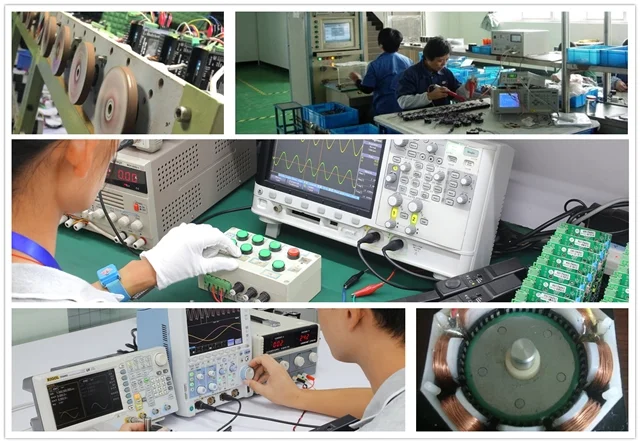

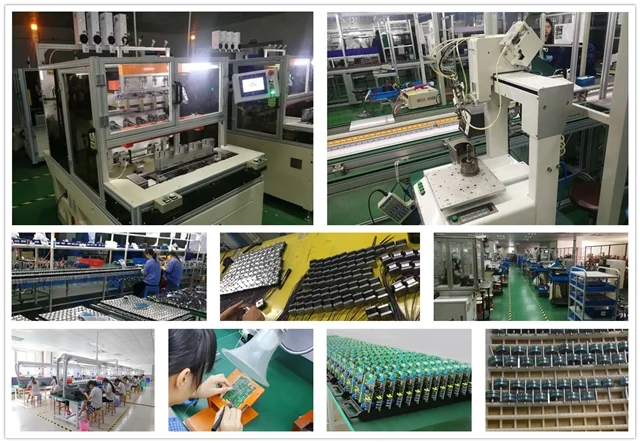

Производственное оборудование:Сверхточный универсальный шлифовальный станок с ЧПУ (Швеция),CNC (Германия), DMG токарный станок, фрезерование и т. д.

Емкость обнаружения:

Двигатель: Полное Обнаружение по одному;Время старения двигателя: 8 часов
