AD9833 треугольная Синусоидальная волна источник сигнала IC интегральная схема квадратный генератор волн модуль

Краткое описание:

AD9833 представляет собой Программируемый генератор сигналов способна создавать частотой 0-12,5 МГц синус, треугольник, прямоугольную волну сигнала. Генератор сигналов широко используется в различных измерениях, стимулировании и поле отклика времени, выходная частота и фаза программируются с помощью программного обеспечения, легко настраиваются, разбитые часы 25 МГц, точность 0,1 Гц, тактовая частота составляет 1 МГц, точность вы можете добраться до 0,004 Гц. Через три последовательных интерфейса для записи данных.

Применение:Частота возбуждения/Генерация сигналов. Измерение расхода жидкости и газа.Чувствительные приложения-приближение, спорт, обнаружение дефектов.Линейные потери, линейные затухания.Испытательное оборудование, медицинское оборудованиеГенератор часов сканирования

Характеристики модуля:

1, диапазон рабочего напряжения: 2,3 V-5,5 V.

2, диапазон рабочих температур: -40 ~ + 105 ° Oh префикс =

3, плата 25 МГц (точность 50ppm) активный кристалл, Шаговая точность 0,1 Гц.

4, бортовой высокоскоростной Усилитель 300 м, а также имеет фильтрацию низких частот.

5, выходной сигнал двух каналов, оригинальный сигнал на выходе, усиленный выходной сигнал 5 раз, выходное сопротивление 50 Ом.

6, очень маленький размер: 32 мм X 32 мм.

7, поддержка универсальная пластина (туннель пластина), из нескольких доска булавки является 2,54 мм, может быть легко сварены к универсальная дощатая.

8, дистрибуция STM32, STM8, STC и другие общие микроконтроллеры отлаженной программы и соответствующей информации.

Изображение:

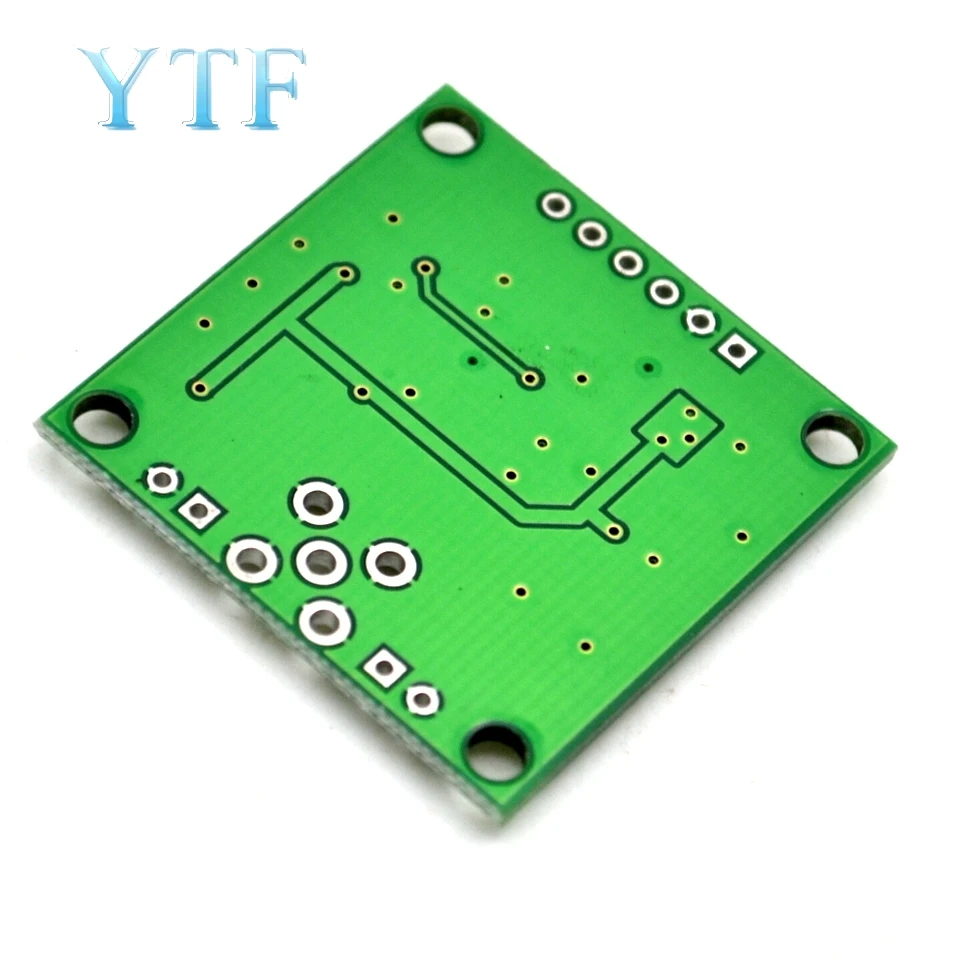

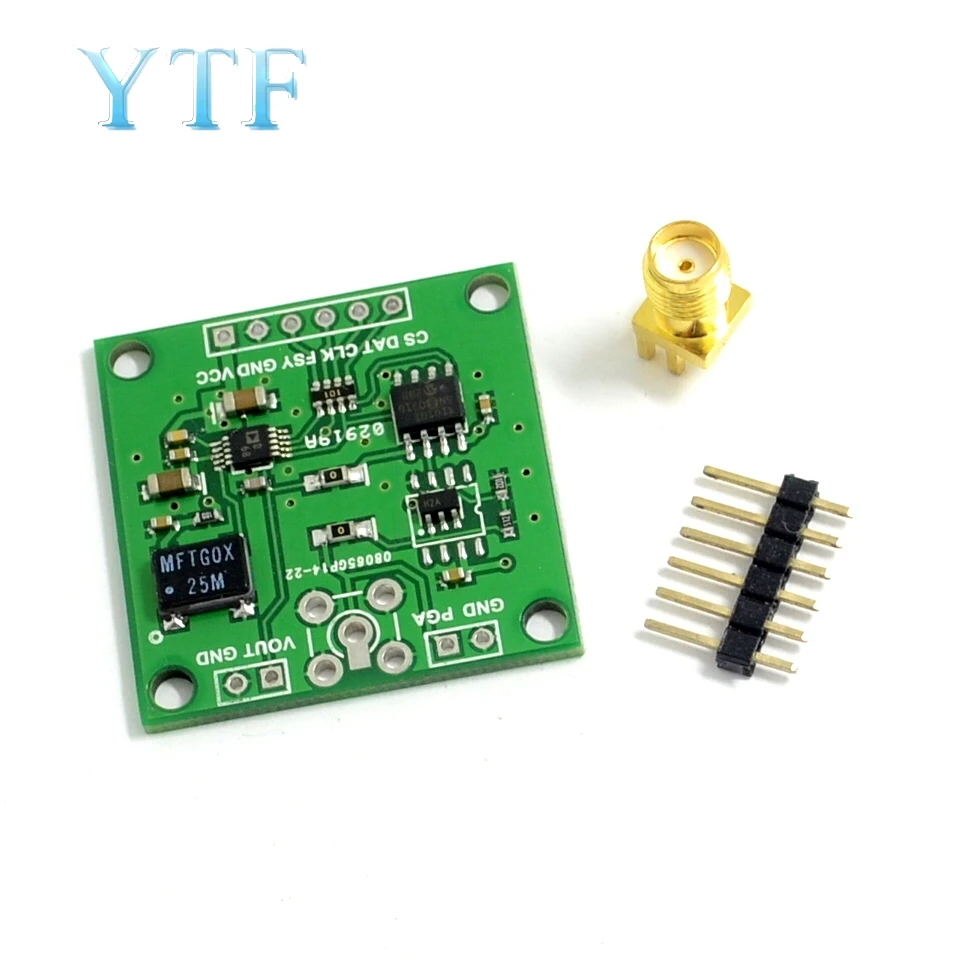

Левая контактная плата, может легко смешивать использование универсальной платы.

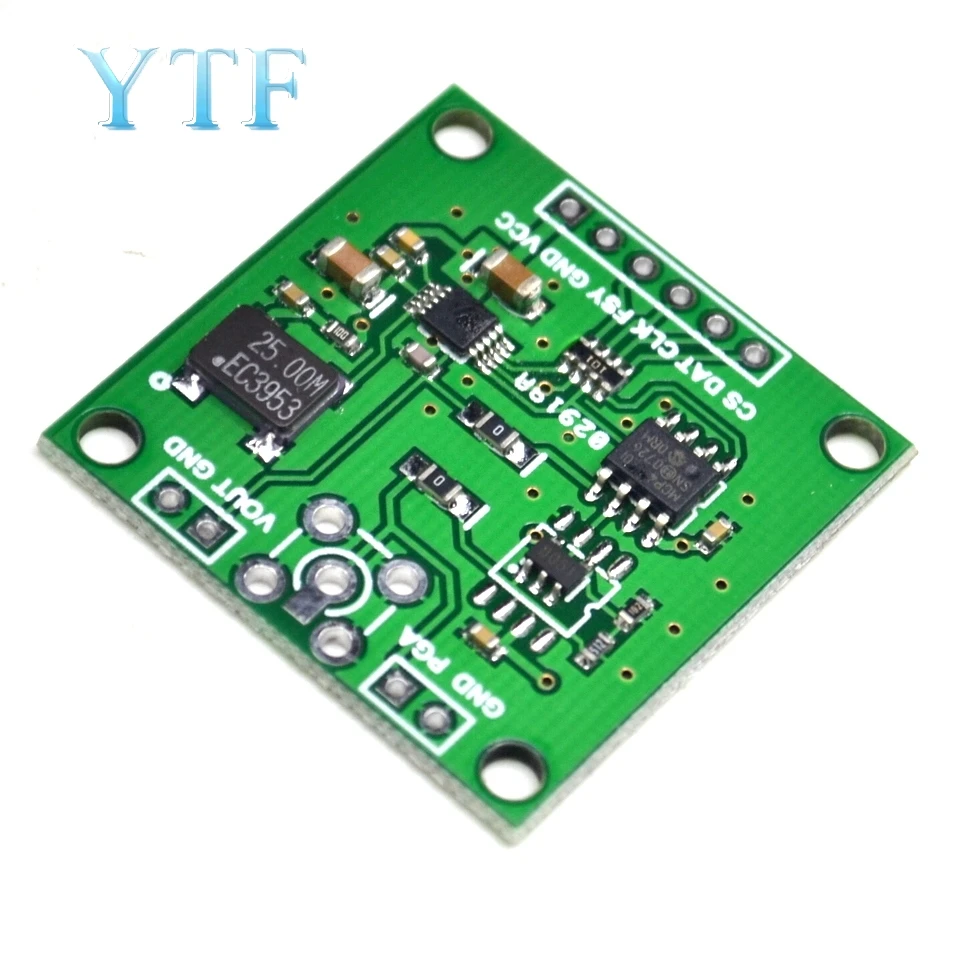

Двойной выход SMA коаксиальный разъем

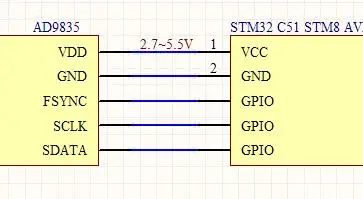

Схема проводки

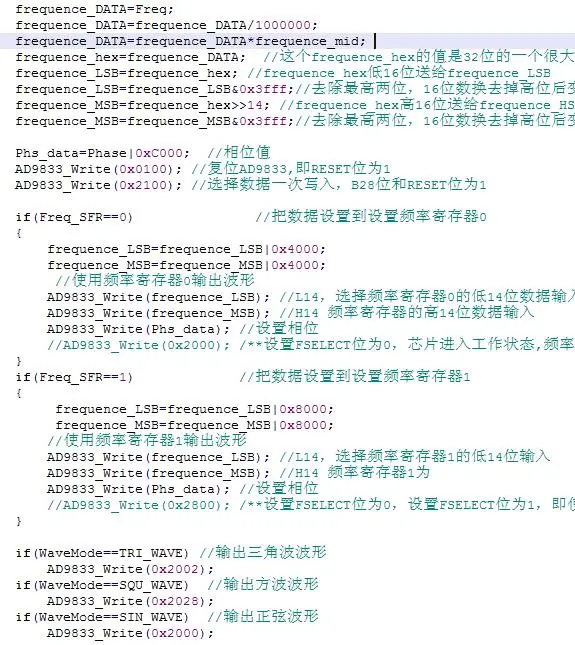

Показывает часть кода

1.

2.

Результаты измерений показывают

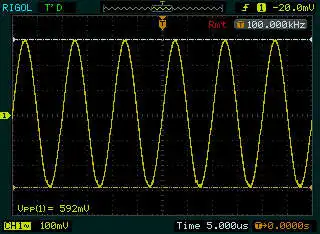

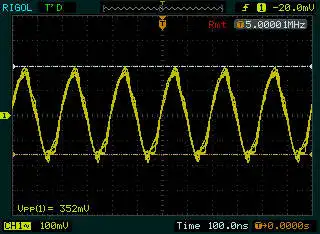

Результаты измерения синусоидальной волны:

Выход 1 кГц выход 100 кГц

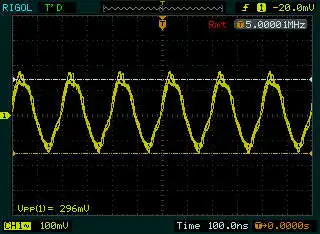

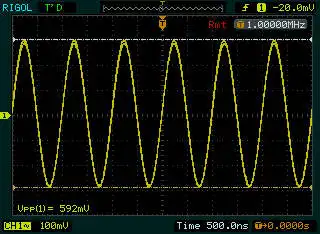

Выход 1 МГц 5 МГц выход

Выход 10 МГц

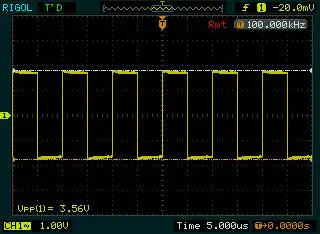

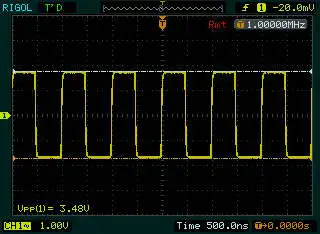

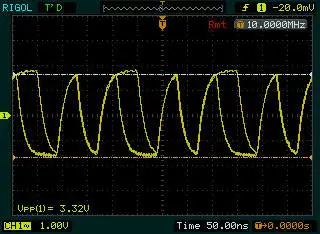

Результаты измерения квадратной волны:

Выход 1 кГц выход 100 кГц

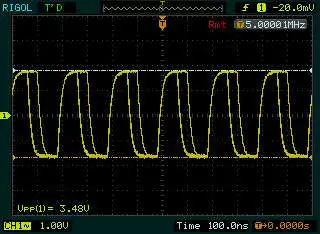

Выход 1MHz5MHz выход

Выход 10 МГц

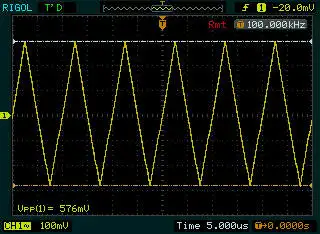

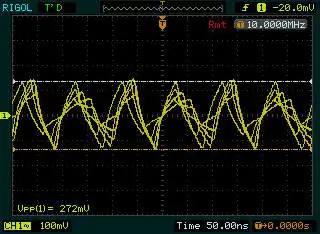

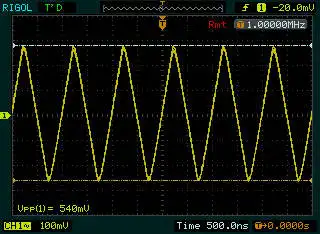

Результаты измерений треугольной волны:

Выход 1 кГц выход 100 кГц

Выход 1 МГц 5 МГц выход

Выход 10 МГц

Вывод: три формы сигналов начинают искажаться после 5 МГц, и появление гармоник до 10 МГц полностью деформируется после волны, скорость низкая. Вышеуказанные результаты испытаний не добавили каких-либо изменений, что является истинным отражением фактической ситуации AD9833, на самом деле, Мы имеем дело в пределах 5 МГц в большинстве ситуаций. Если вам нужна более высокая частота с модулем AD9850.HTTP:. / Товар Taobao. Com/item.htm ID = 40968266875?

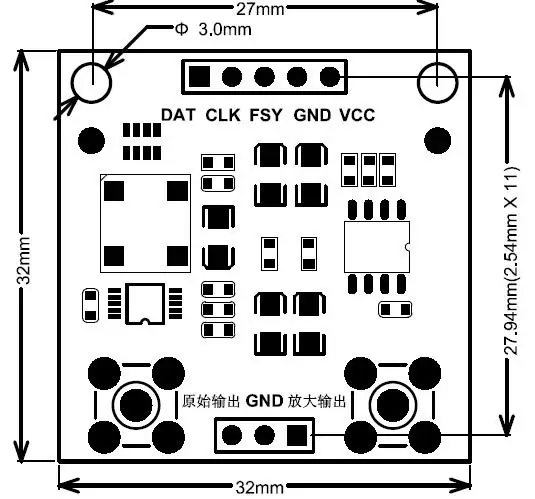

Размер
