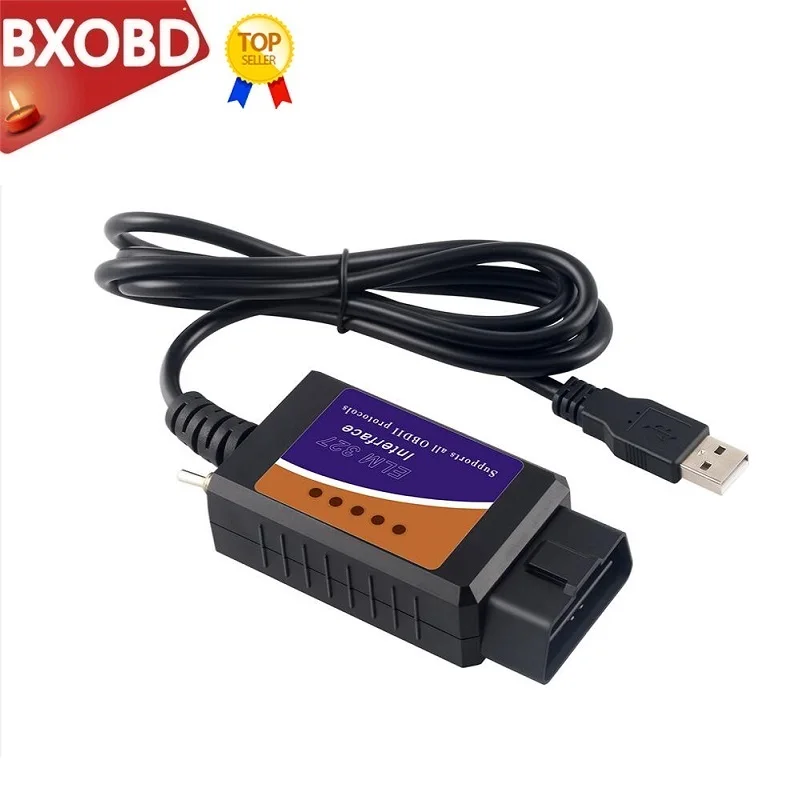

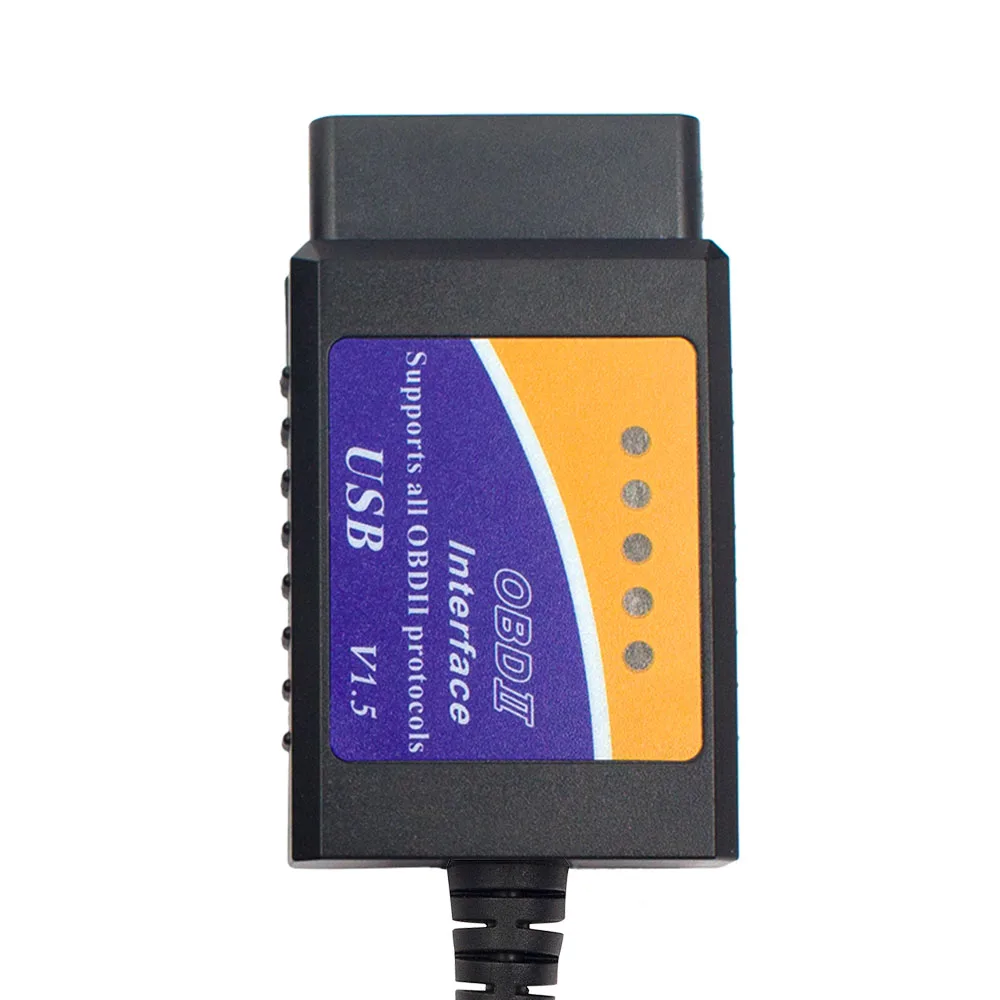

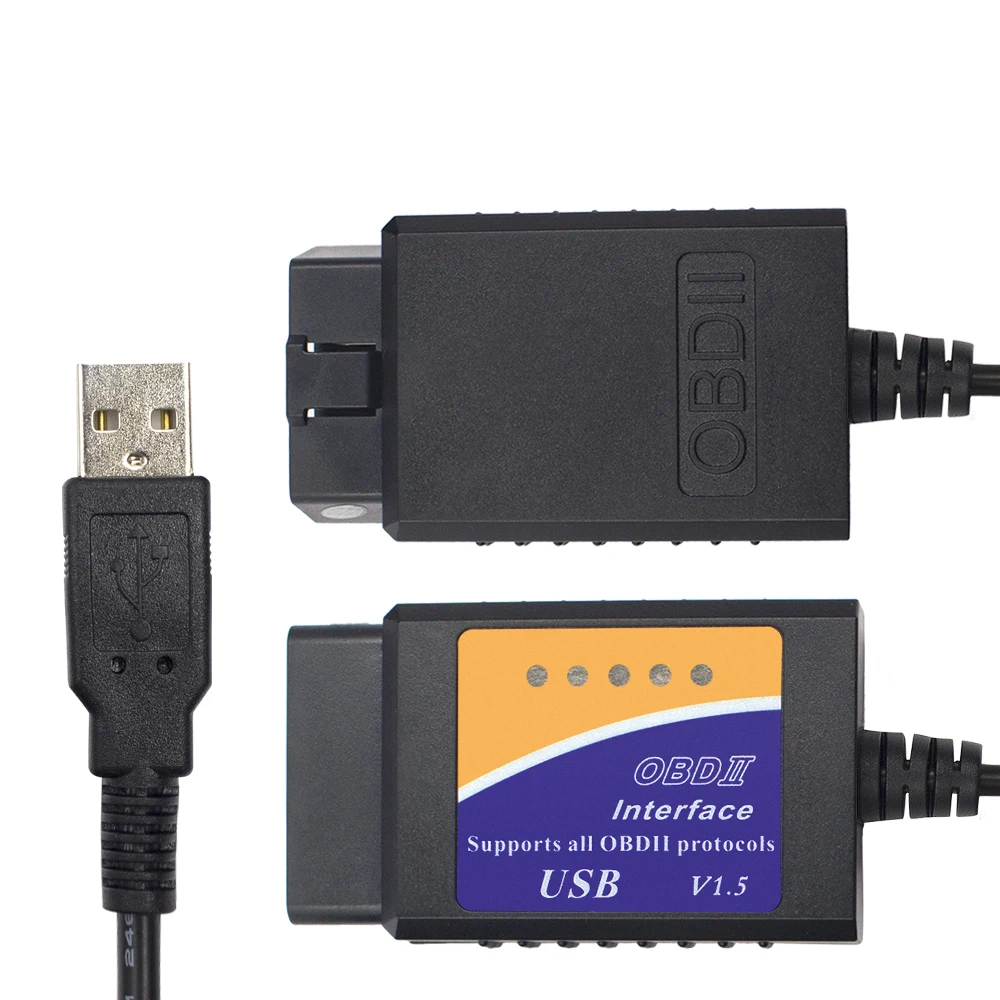

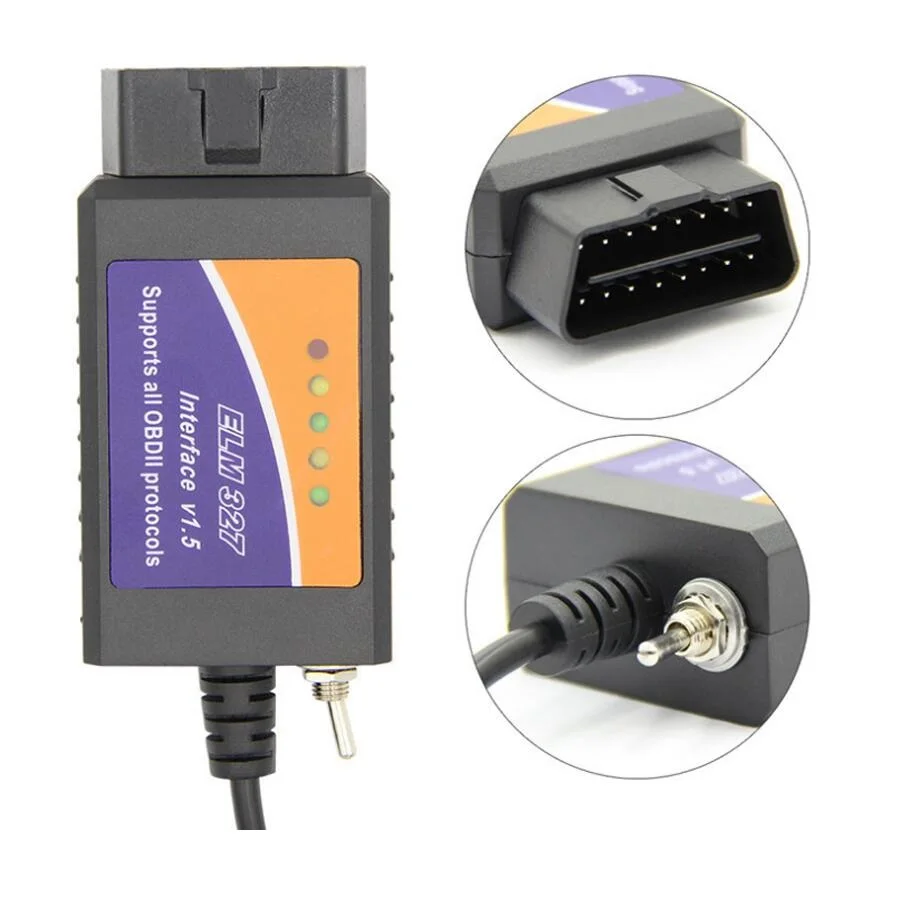

USB ELM327 V1.5 USB OBDII интерфейс с чипом PIC18F25K80 USB автомобильный диагностический кабель поддерживает все протоколы OBD2 для Windows ELM327

Описание интерфейса ELM327 USB:

1. С usb-подключением. 2. Пластиковый ELM327 USB V1.5 сканер-это новейший ПК-сканер. 3.ELM327 USB сканер версия V1.5 просто извлеките файлы в папку на жестком диске вашего компьютера, и вы готовы к работе. Чтобы удалить программу, просто удалите все содержимое папки, в которой находится программа.

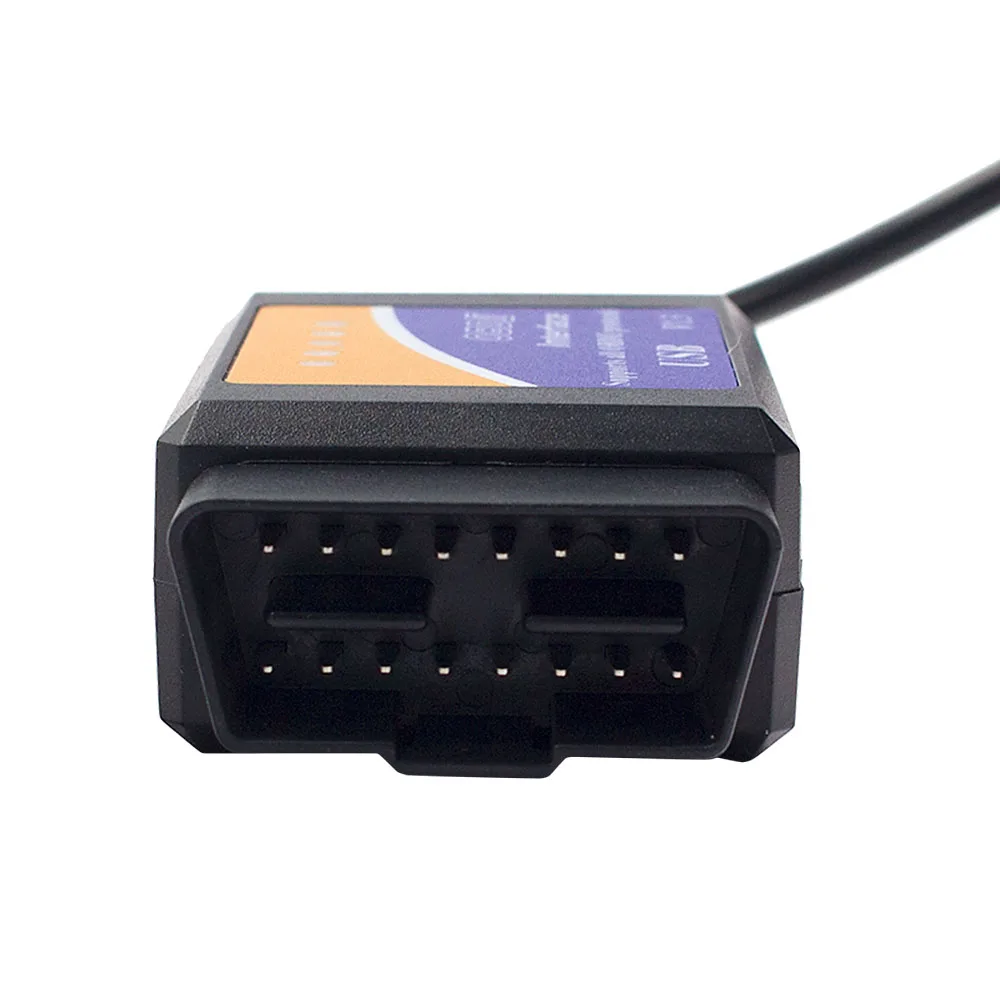

1. Вставьте вилку OBDⅡ разъем в автомобиле OBDⅡ порт

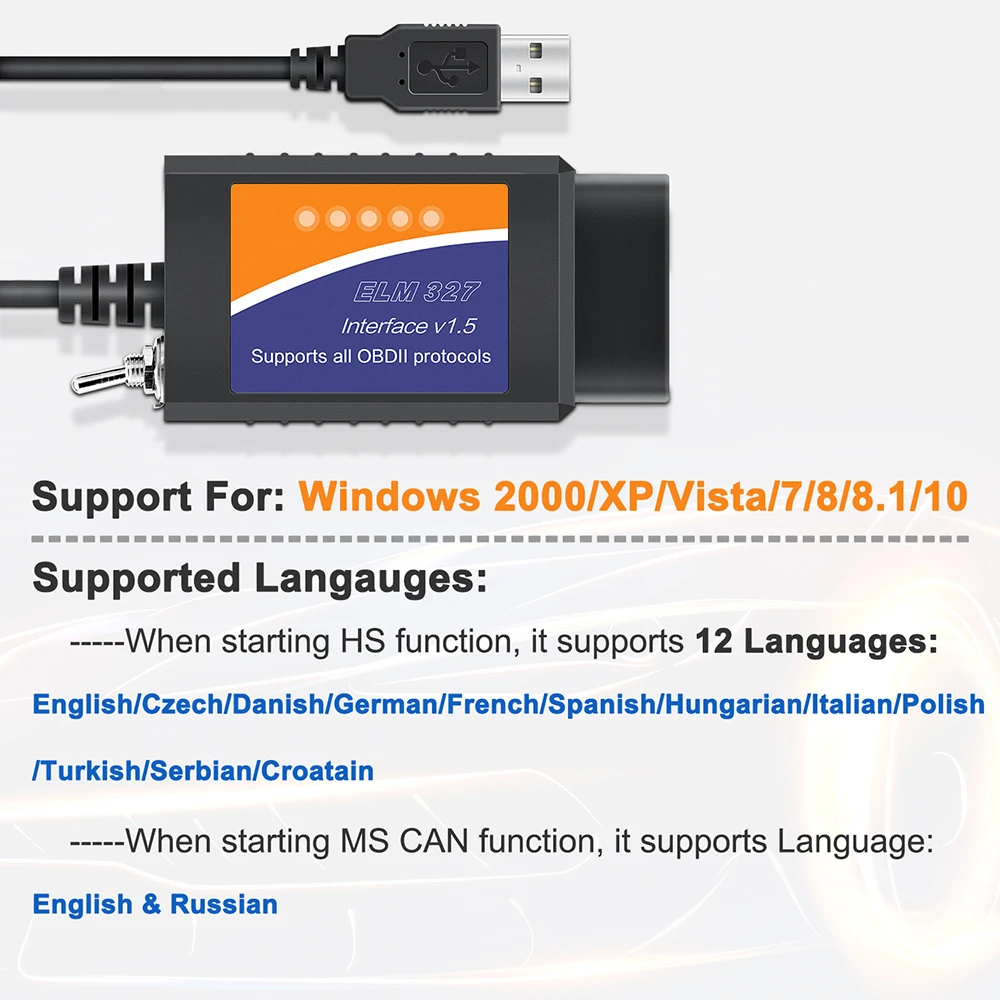

2. Подключите проводной usb-разъем в порт USB компьютера. Если операционная система Windows S7 или Win8, драйвер будет загружен и установлен автоматически. Если автоматическая загрузка или установка не удалось, выполните следующие действия и установите драйвер вручную:

A) Щелкните правой кнопкой мыши значок компьютера на вашем столе и выберите «Управление», чтобы открыть окно управления компьютером b) выберите «Диспетчер устройств». Belo другие устройства, вы можете увидеть устройство с желтым восклицательным знаком, которое является устройством без драйвераC) Войдите на сайт www.elm327. Com нажмите «поддержка»-«PL2303 USB OBDII драйвер» для загрузки и завершения установки. После этого желтый восклицательный знак под менеджером устройства исчезнет. D) Войдите на сайт www.elm327.com, нажмите «поддержка»-«ScanMaster-ELM для Windows» для загрузки и завершения установки. Затем закончите оформление. E) ниже "Диспетчер устройств" Проверьте номер порта USB OBDII (с установленным драйвером) ."

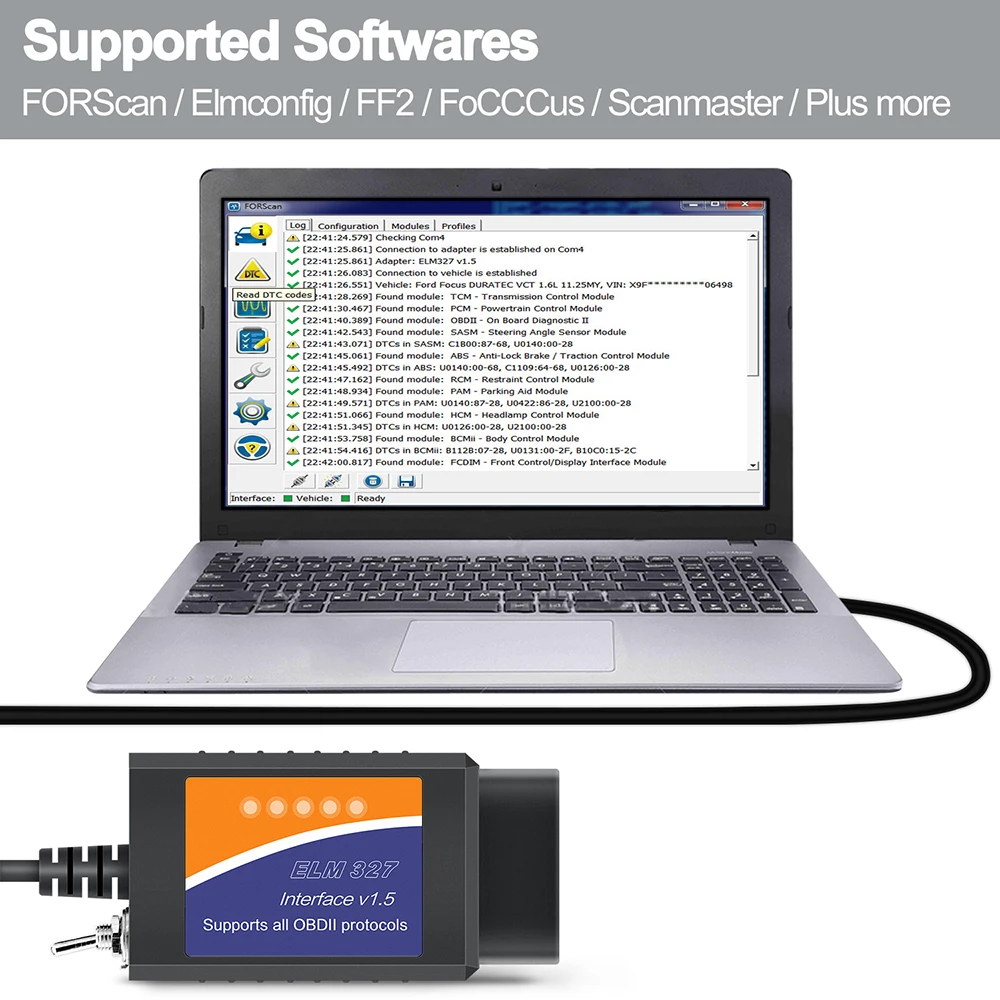

3. Выполните ScanMaster-ELM ниже опции-коммуникация, выберите Serial (RS232 или Virtual COM Port Driver) для значка, установите порядковый номер порта вручную с номером, который является таким же на последующем шаге.

4. Нажмите «подключить», чтобы начать подключение к автомобильному ЭБУ

5. Коды неисправностей

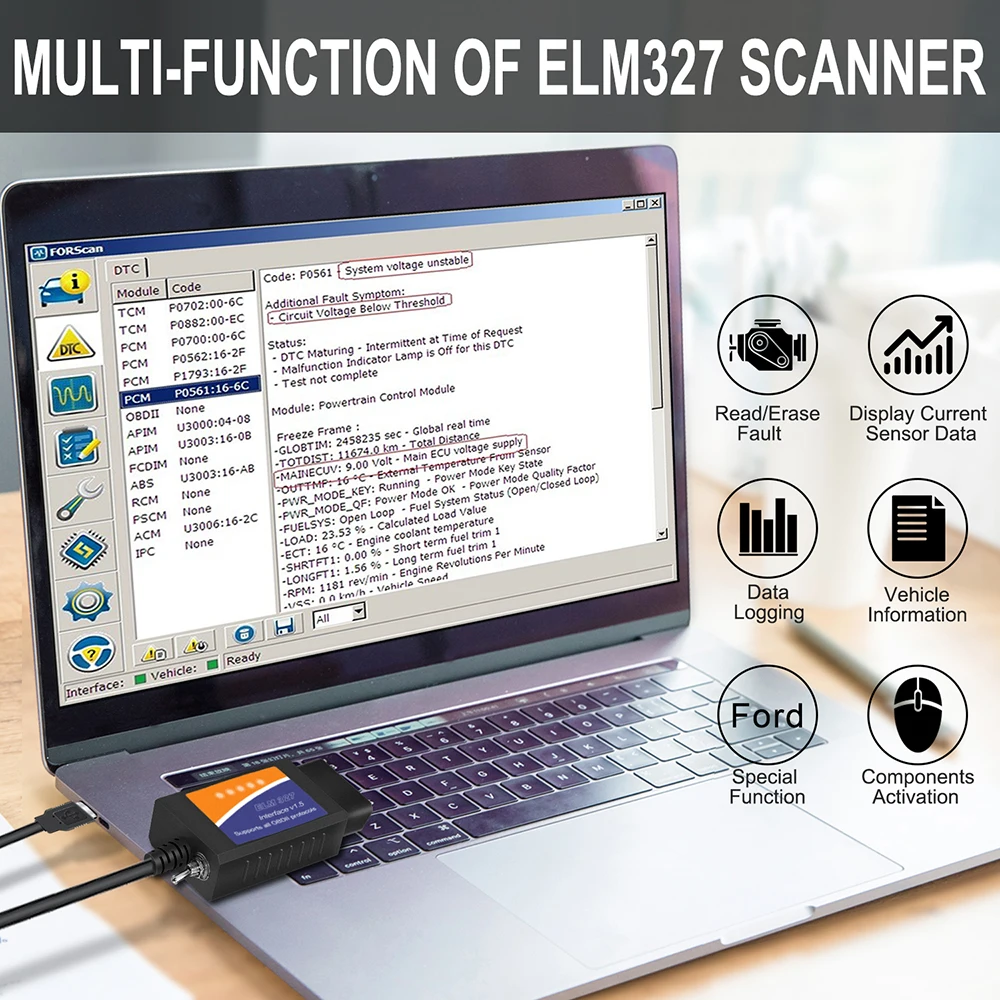

USB ELM 327 V1.5 USB сканер функции:

1. Чтение диагностических кодов неисправностей, как общих, так и конкретных производителей, и отображение их значения (более 3000 общих кодов в базе данных). 2. Очистите коды неисправностей и выключите светильник MIL ("Проверьте двигатель") 3. Отображение данных датчика тока, включая: 4. Двигатель об/мин 5. Расчетное значение нагрузки 6. Температура охлаждающей жидкости 7. Состояние топливной системы 8. Скорость транспортного средства 9. Кратковременная топливная отделка 10. Долгосрочная топливная отделка 11. Давление впускного коллектора 12. Предоплата времени 13. Температура впускного воздуха 14. Расход воздуха 15. Абсолютное Положение Дроссельной заслонки 16. Напряжение датчика кислорода/соответствующая кратковременная топливная планка 17. Состояние топливной системы 18. Давление топлива и многие другие...

ELM327 USB ELM 327 V1.5 USB сканер поддерживает протоколы OBD2:

SAE J1850 ШИМ (41,6 кбод) SAE J1850 VPW (10,4 кбод) ISO 9141-2 (5 бод инициализации, 10,4 кбод) ISO 14230-4 KWP (5 бод инициализации, 10,4 кбод) ISO 14230-4 KWP (быстрая инициализация, 10,4 кбод) ISO 15765-4 CAN (11 бит ID, 500 кбод) ISO 15765-4 CAN (29 бит ID, 500 кбод) ISO 15765-4 CAN (11 бит ID, 250 кбод) ISO 15765-4 CAN (29 бит ID, 250 кбод) Выходной протокол: скорость передачи данных RS232: 9600 или 38400 светодиоды индикатора: OBD Tx/Rx, RS232 Tx/Rx, рабочее напряжение питания: 12 В, Внутренняя защита от коротких замыканий/перенапряжения Номинальный ток холостого хода: 45 мА

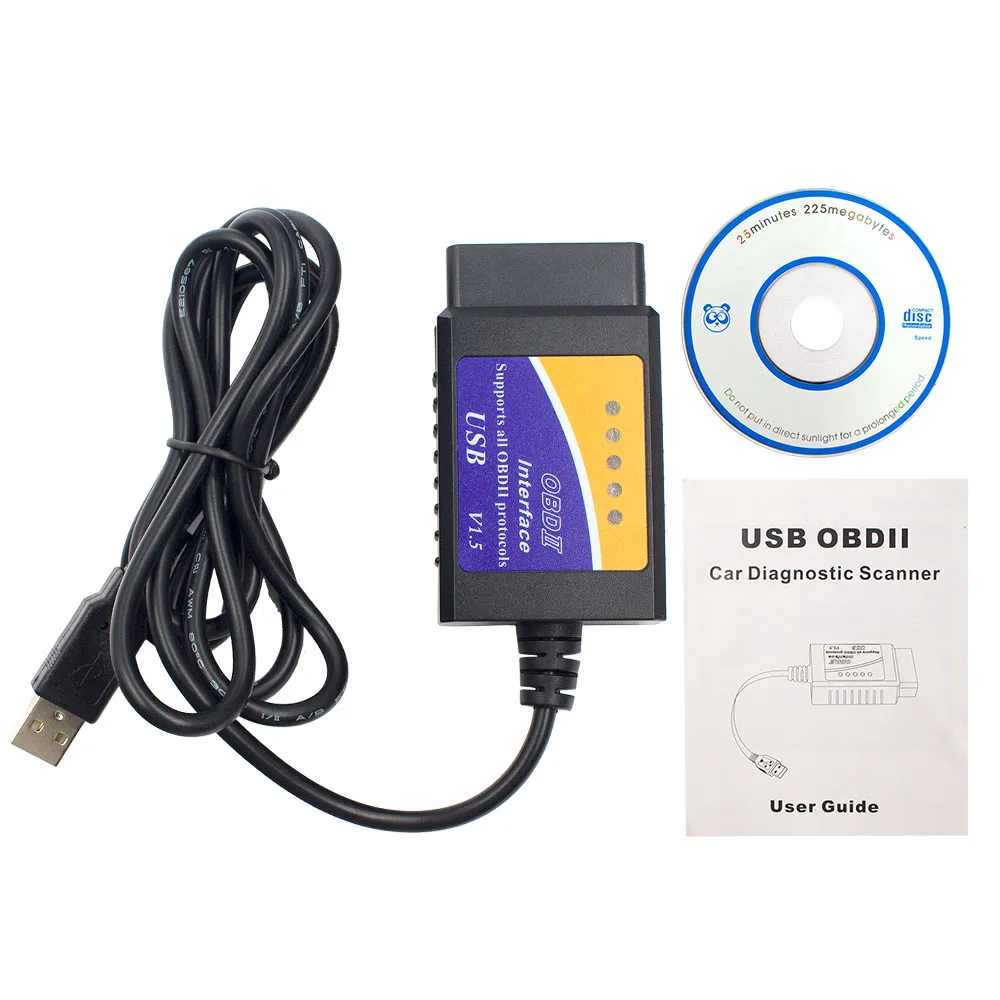

Посылка:

Usb-интерфейс ELM327-1 шт. программное обеспечение CD-1 шт. руководство пользователя-1 шт.

OBD Laptop + Windows ноутбук + Приложение

Узнайте ошибки вашего автомобиля самостоятельно

Размер продукта:

При ручном измерении допускается погрешность в 1-2 мм.
