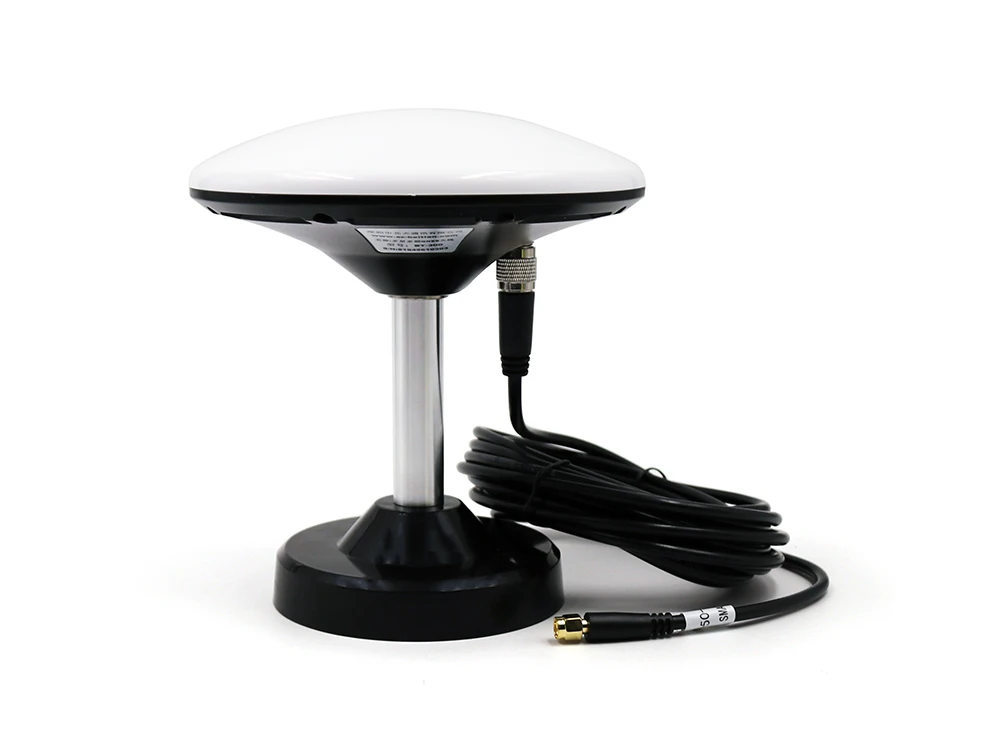

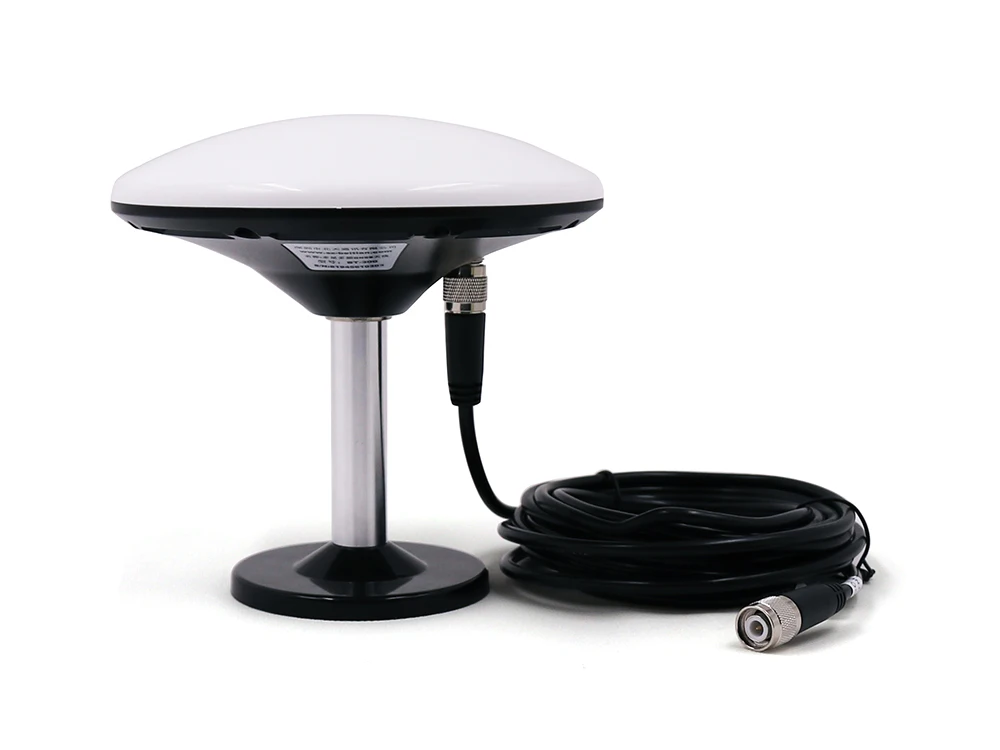

BEITIAN Высококачественная антенна GNSS GPS ГЛОНАСС BDS антенна GALILEO высокоточная съемка CORS RTK антенна приемника, BT-300

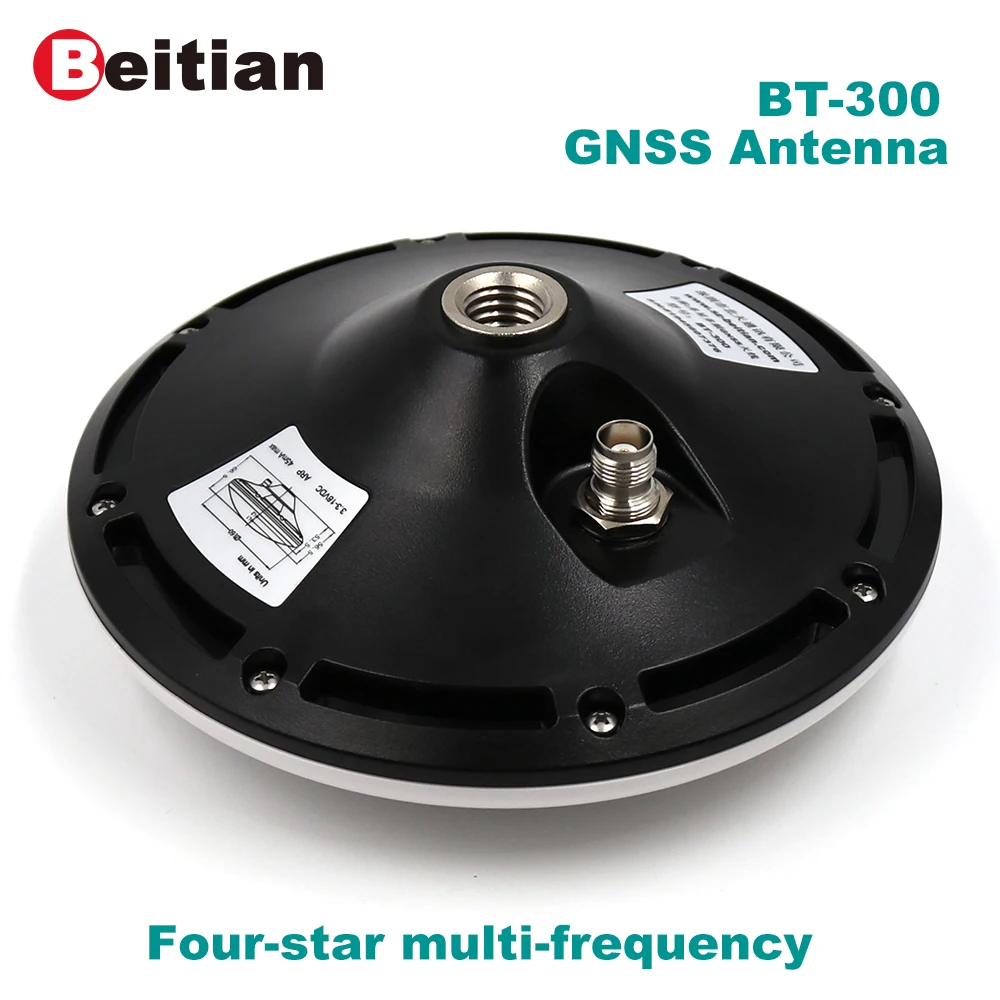

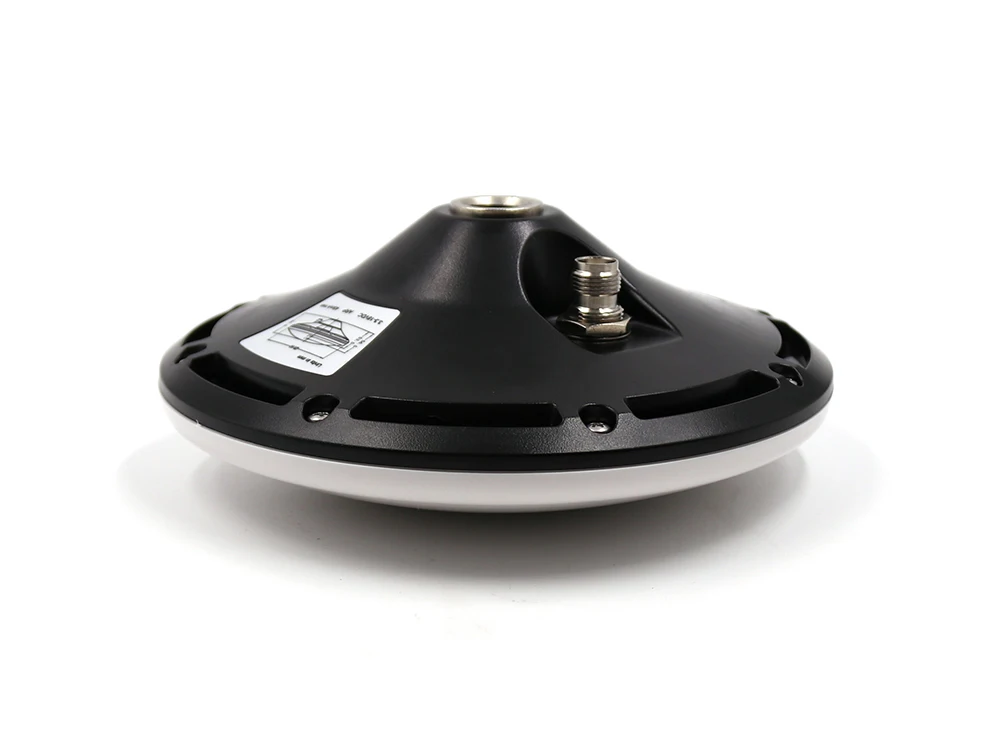

Модель: антенна BT-300 GNSS

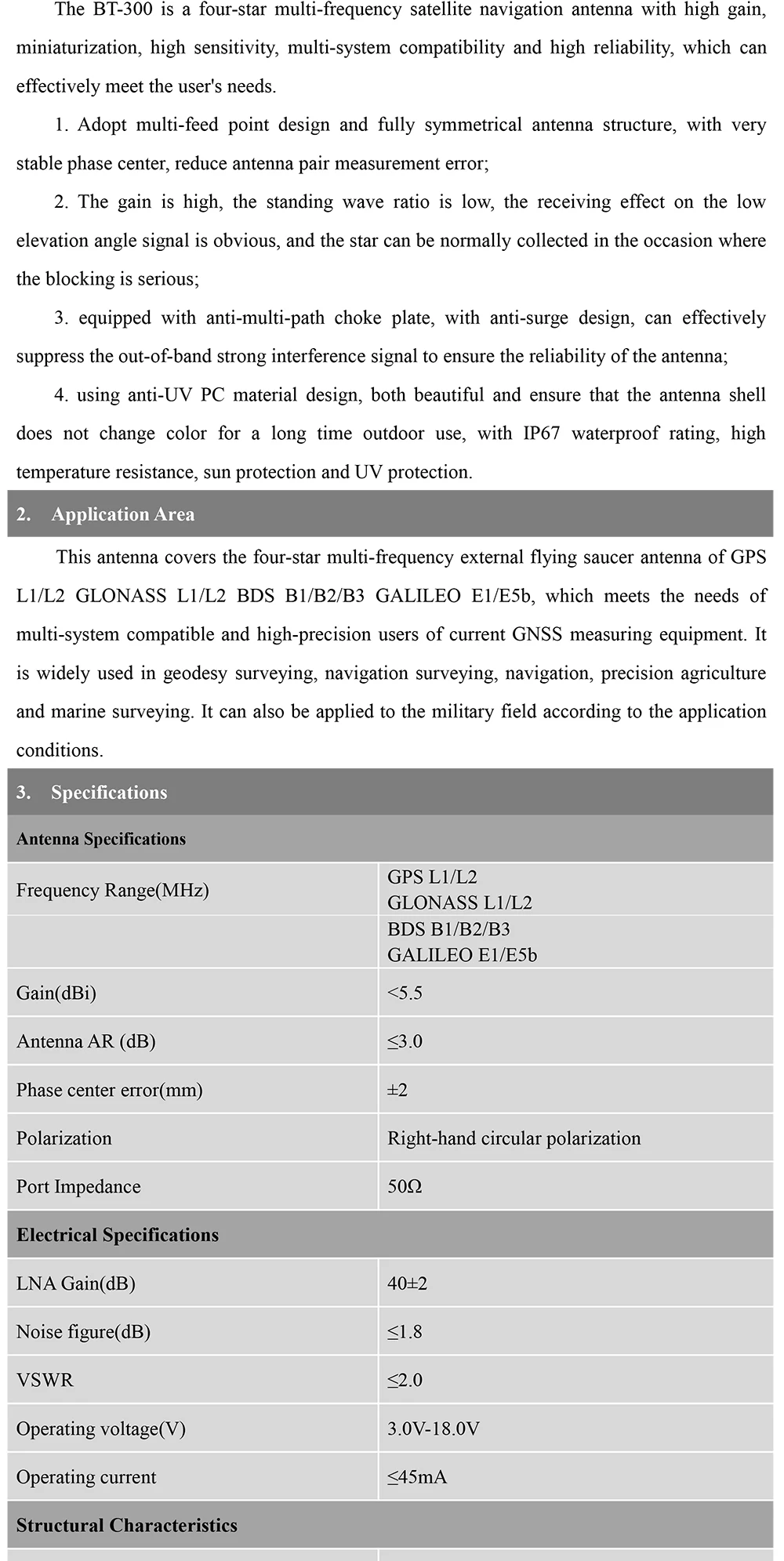

1> Описание продукта
BT-300-это четырехзвездочная мультичастотная спутниковая навигационная антенна с высоким коэффициентом усиления, миниатюризацией, высокой чувствительностью, совместимостью с несколькими системами и высокой надежностью, которая может эффективно удовлетворить потребности пользователя.
1. Принять конструкцию с множеством точек подачи и полностью симметричную структуру антенны, с очень стабильным фазовым центром, уменьшить погрешность измерения пары антенны;
2. Коэффициент усиления высокий, коэффициент стоячей волны низкий, очевиден эффект приема сигнала с низким углом подъема, и звезду можно обычно собирать в случае серьезной блокировки;
3. Оснащен дроссельной пластиной с защитой от нескольких траекторий и защитой от перенапряжений, может эффективно подавлять внешний сильный сигнал помех для обеспечения надежности антенны;

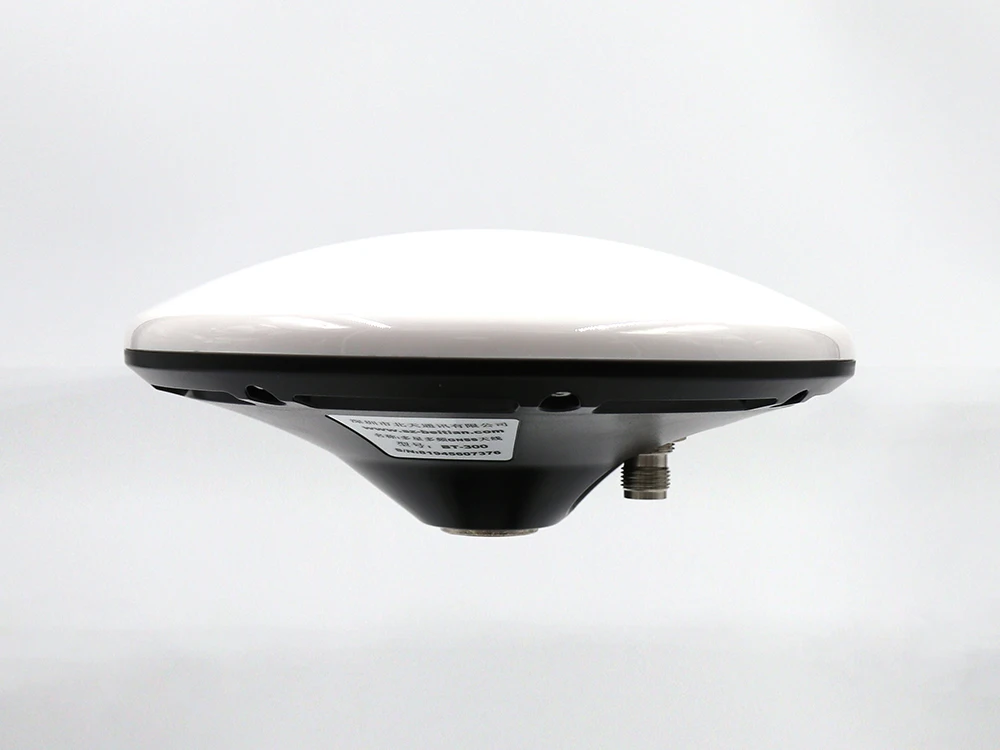

4. Благодаря дизайну из поликарбонатного материала с защитой от УФ-лучей оболочка антенны не меняет цвет в течение длительного времени на открытом воздухе с классом водонепроницаемости IP67, устойчивостью к высоким температурам, солнцезащитной и УФ-защитой.
2> Область применения
Эта антенна покрывает четырехзвездочную многочастотную внешнюю летающую тарелку антенны GPS L1/L2 GLONASS L1/L2 BDS B1/B2/B3 GALILEO E1/E5b, что отвечает потребностям многосистемных совместимых и высокоточных пользователей текущего измерительного оборудования GNSS. Он широко используется в геодезической съемке, навигационной съемке, навигации, точном сельском хозяйстве и морской съемке. Также может применяться в военной области в соответствии с условиями применения.
3> характеристики
Характеристики антенны:
Частотный диапазон (МГц) GPS L1/L2ГЛОНАСС L1/L2BDS B1/B2/B3GALILEO E1/E5b
Усиление (дБи) <5,5
Антенна AR (дБ) ≤ 3,0
Погрешность фазового центра (мм) ± 2
Поляризация Правосторонняя круглая поляризация
Сопротивление порта 50Ω
Электрические характеристики:
Усиление LNA (дБ) 40 ± 2
Уровень шума (дБ) ≤ 1,8
VSWR ≤ 2,0
Рабочее напряжение (В) 3,0 в-18,0 в
Рабочий ток ≤ 45 мА
Структурные характеристики:

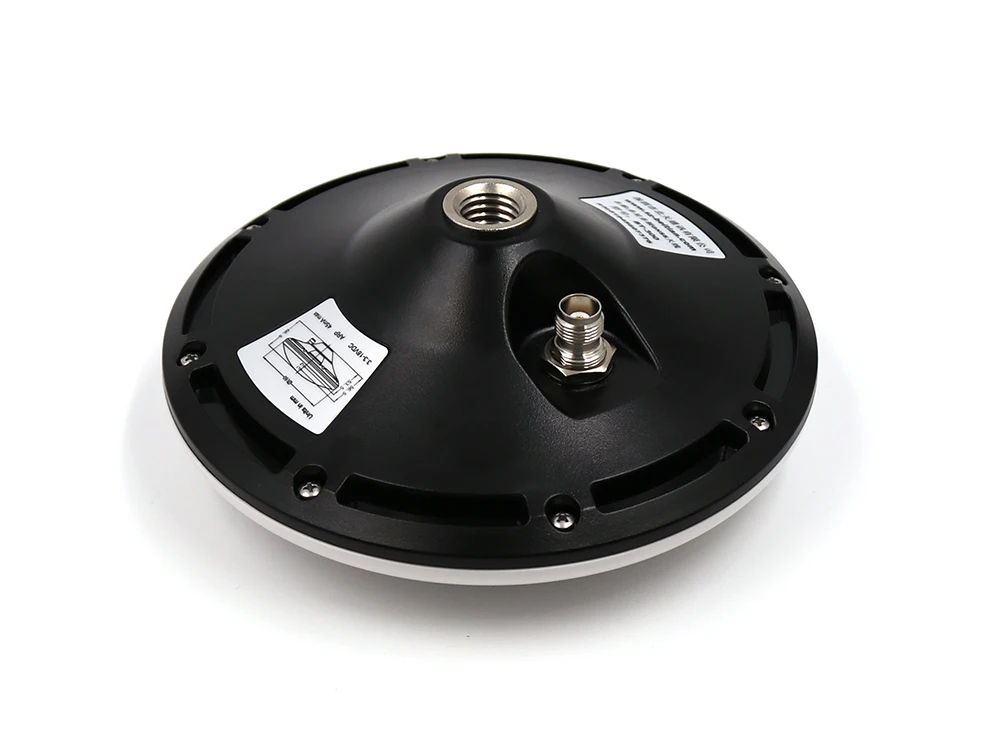

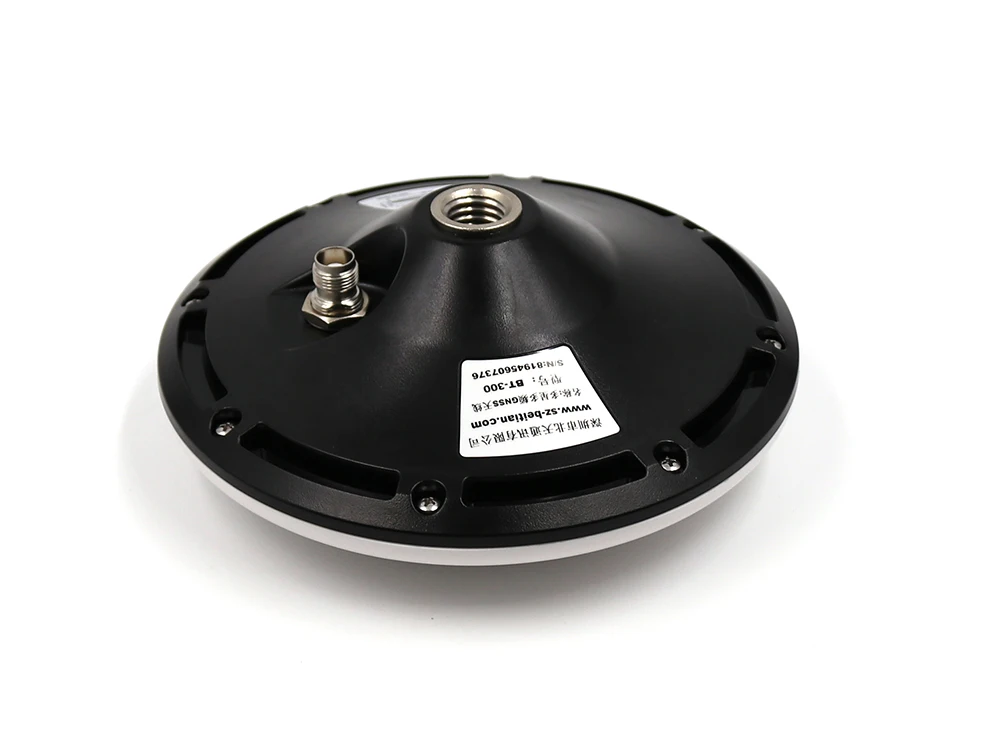

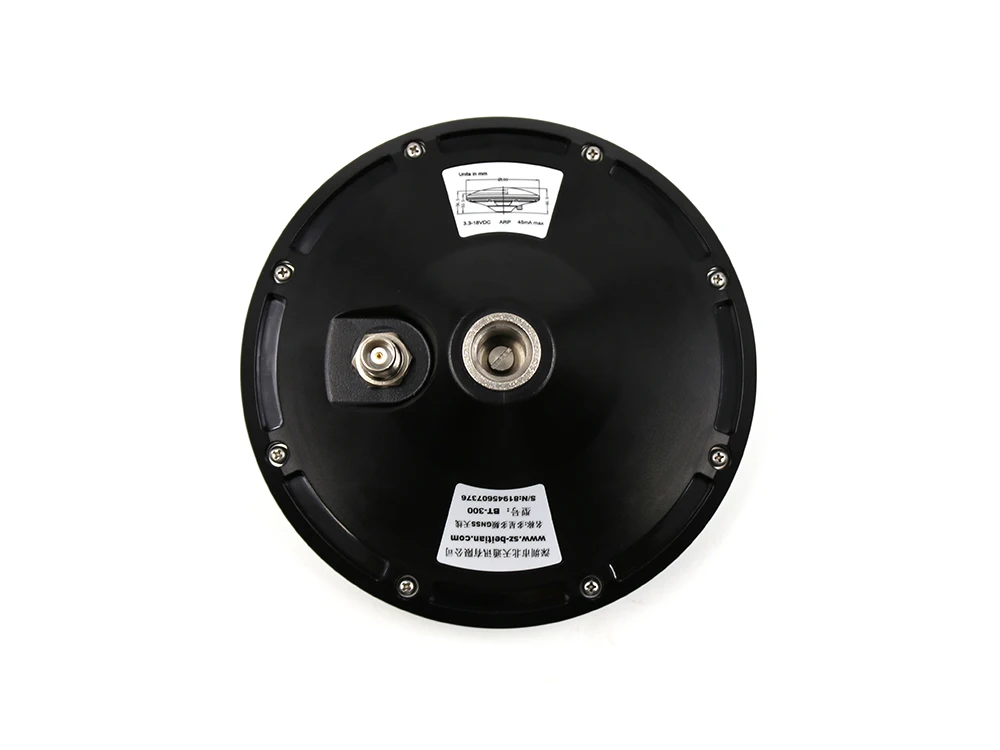

Тип разъема TNC-K

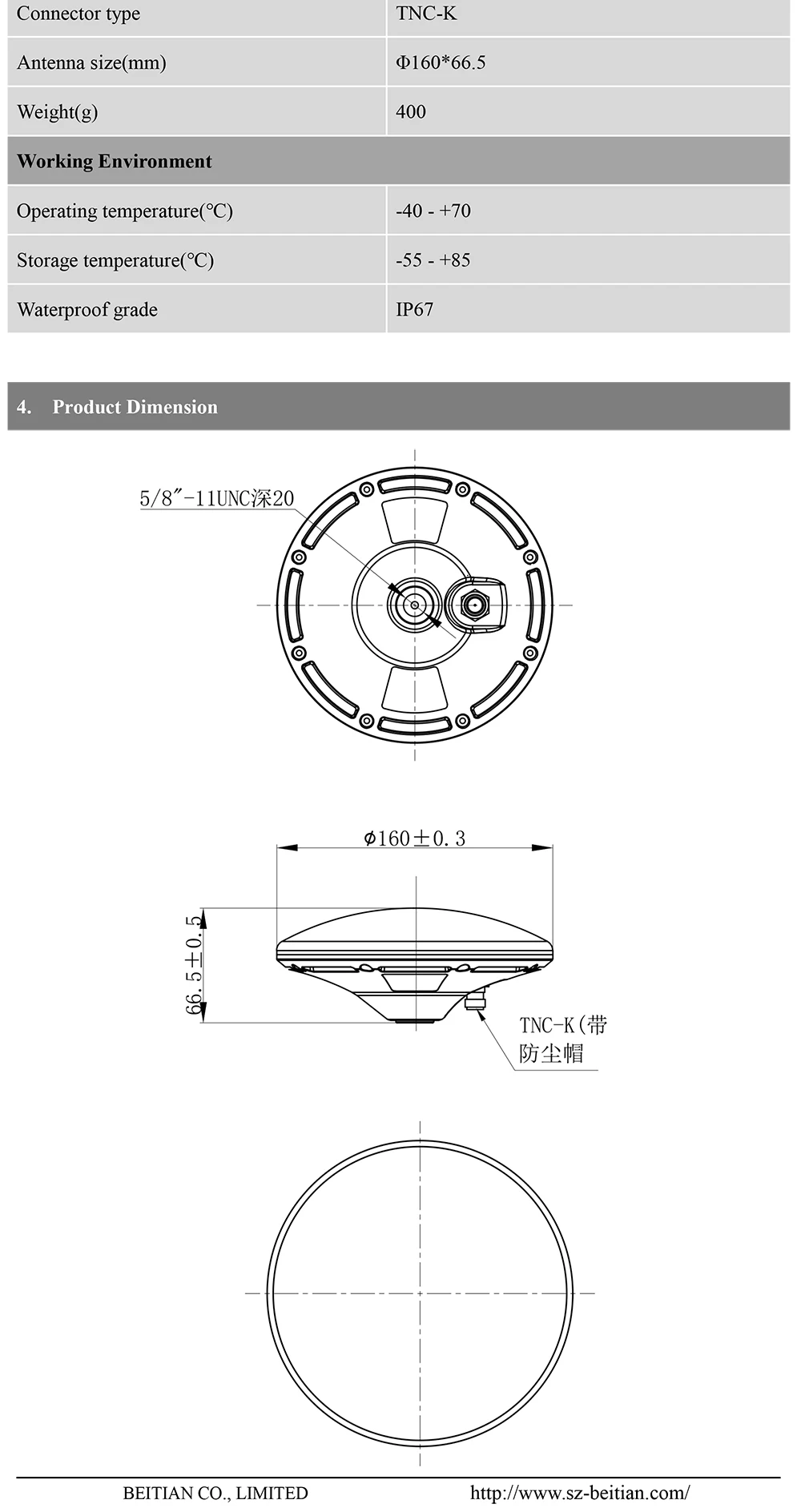

Размер антенны (мм) Φ160*66,5
Вес (г) 400
Рабочая среда:
Рабочая температура (℃) -40 - + 70
Температура хранения (℃) -55 - + 85
Класс водонепроницаемости IP67

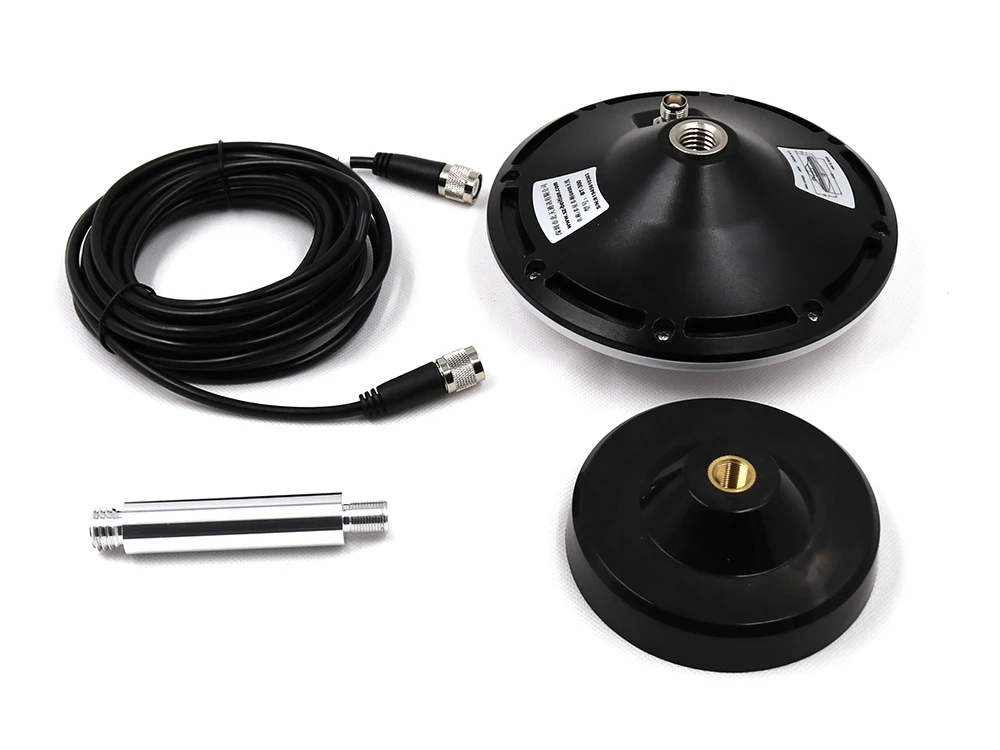

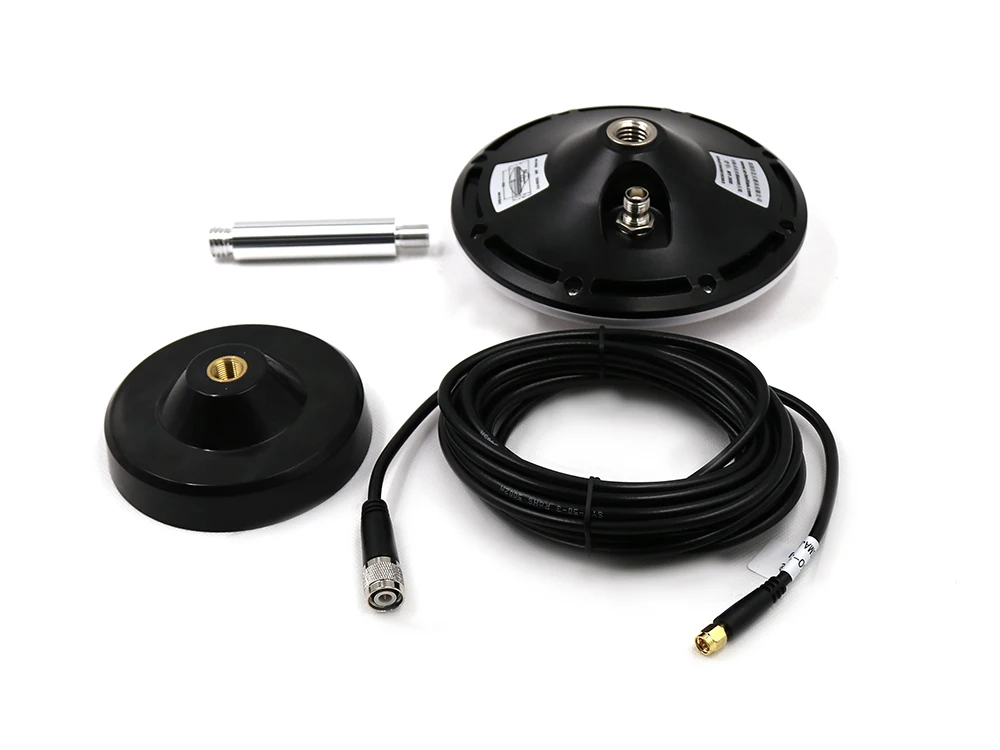

1 * BT-300
