Последнее обновление: 15.09.2024
Тип 1-0,96 дюймовый OLED маленький экран размером 128*64
Тип 2 -- 0,96 дюймовый OLED маленький экран размером 128*64Поддержка протокола J1939
Тип 3-2,4 дюйма TFTМногоэкранныйСпецификация 320x240
Тип 4-2,4 дюймовые мультиэкранные характеристики TFT, поддержка протокола J1939
Тип 5-2,4 дюймовые мультиэкранные характеристики TFT,Автоматический прыжок
Тип 6 -- 2,4 дюймовый TFT многоэкранный характеристикиПоддержка протокола J1939,Автоматический прыжок
Специальное напоминание: Этот продукт доступен только для инженеров-электроников. Obdтехническое использование или развитие предприятия/использование ClassOBDProduct, для других целей, пожалуйста, выберите другой способ. Пожалуйста, обходите Годовой обзор!
1. Торговое название: CarOBDSimulator/ECUSimulator
2. Описание продукта 1>CarOBDThe simulator-это симулятор автомобиля для автобусного Протокола. С динамическим моделированием, функцией отображения в реальном времени содержимого основных параметров, очень удобно и практично! 2> Поддержка имитации нескольких стандартов интерфейса протокола, гибкое переключение между различными протоколами через коммутатор набора 3>Provide150Real-time имитация нескольких данных, приближение к реальной среде автомобиля, может сэкономить вам топливо и автомобиль 4> Поддержка модификации и экономии номера рамы, поддержка симуляции Из трех кодов неисправностей 5> резервный адаптер питания в, так что моделируемая среда может быть по-настоящему ближе к реальной автомобильной среде 6> стандарпосылка ---- (obdsimulator ator1a + 12 В адаптер питания 1 А + отладочный серийный кабель 1ROOT + 12 В Автомобильная зарядная линия 1root) 7> вы можете выбрать различные конфигурации Спецификации.
3. Характеристики продукта

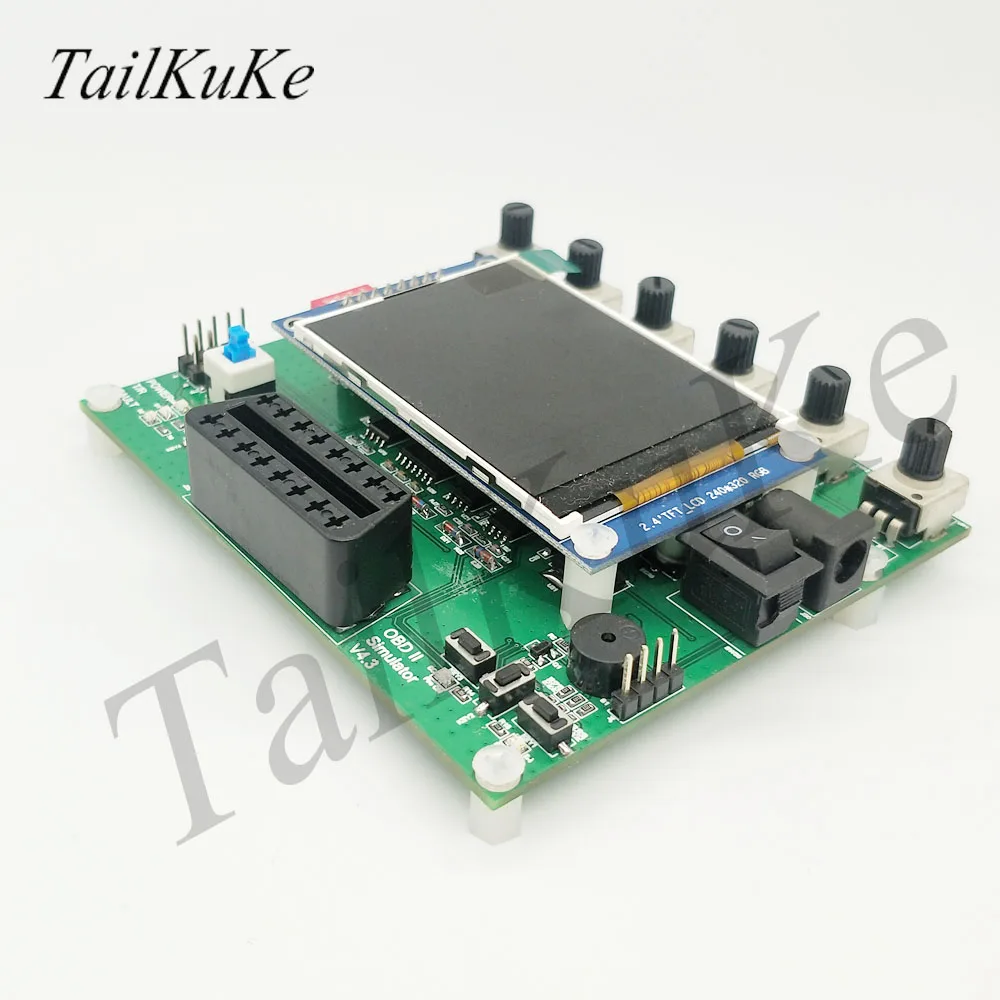

1> плата loadLQFP48FootSTM32F103CBT6Chip (флэш-память: 128 Кб, ОЗУ: 20 КБ), богатые интерфейсы, мощный, быстрый запуск

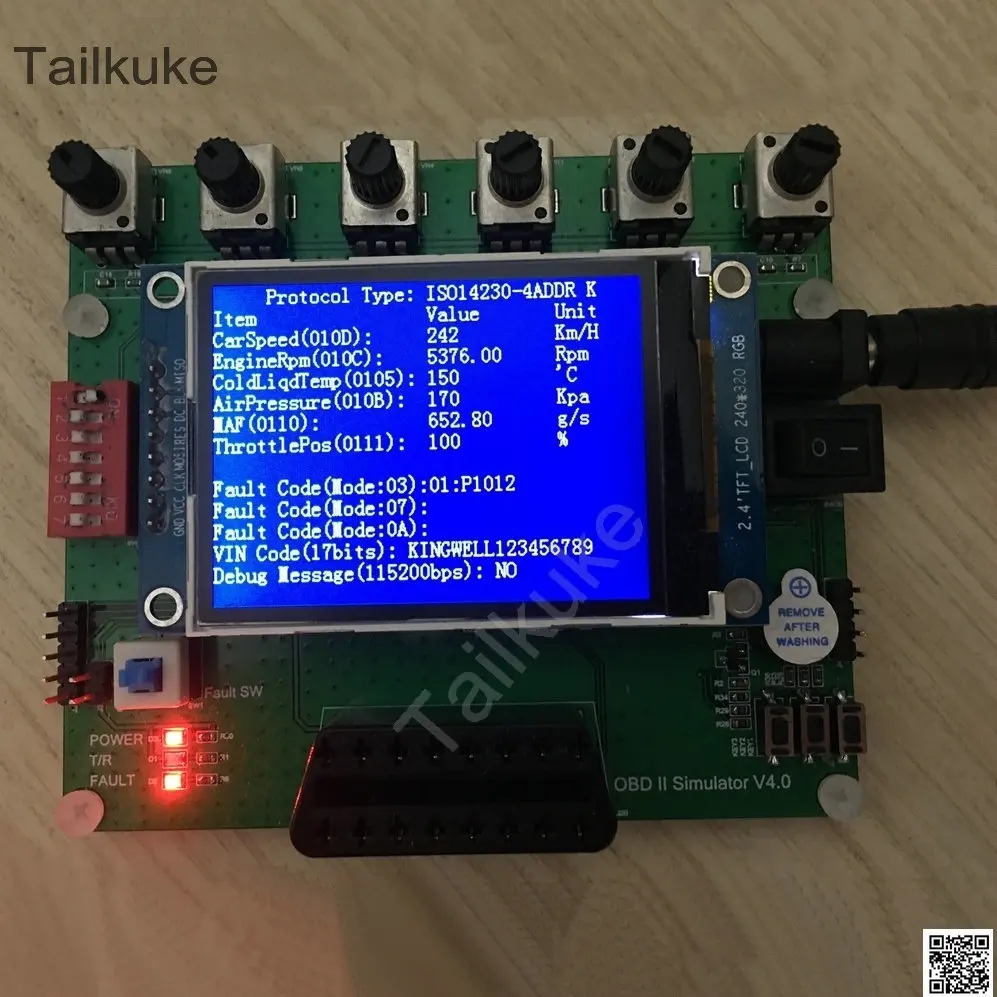

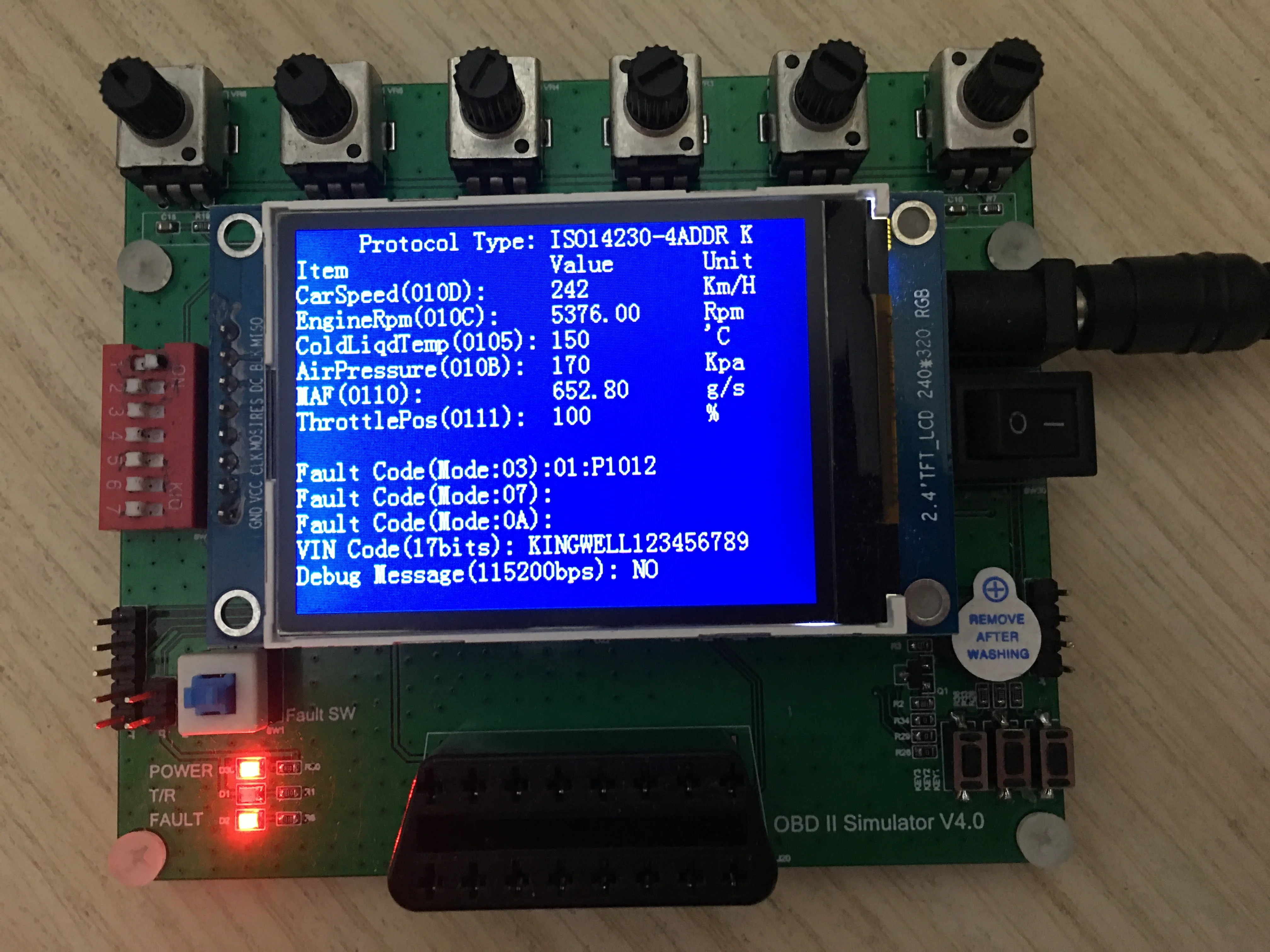

2> стандартный 16-контактный OBDJoint 3> регулируемый мобильный потенциометр для нагрузки платы 6 дорог, различные параметры можно регулировать динамику ---- поддержка поворота страниц параметров моделирования, 6. Входное количество соответствует текущему интерфейсу 6. Параметры 4> нагрузка платы 320 * 240OfLCDScreen, удобное Отображение данных в реальном времени
5> нагрузка платы 7 бит, легко переключаться между различными протоколами 6> нагрузка платы светильник индикатора, Yes1Self-locking вход переключателя, удобное моделирование и подсказка различных кодов неисправностей
7> Плата оснащена зуммером для облегчения вывода сигнала подсказки.
8> кнопки платы load3User-defined ---- левая и правая кнопки используются для функции перелистывания страниц интерфейса. ---- Средняя кнопка пока не имеет функции и может использоваться для реализации зажигания в будущем./Моделирование flameout Regal Electronic Technology gyobdsimulator Поддерживается 7. Соглашение заключается в следующем... 1>ISO14230--4ADDR K 2>ISO14230--4HL K 3>ISO9141--2ADDR K 4>ISO15765--4STD--500K CAN 5>ISO15765--4EXT--500K CAN 6>ISO15765--4STD--250K CAN 7>ISO15765--4EXT--250K CAN
Наш симулятор имитирует внутреннюю часть автомобиля. OBDData, является пассивным устройством, вам нужно отправить команду для возврата данных различных параметров., чтобы приобрести данные для имитации вашего автомобиля, сначала вы должны понять свой автомобиль. Формат протокола будет определен снова.! Если ваш собственный carOBDThe соглашение случайно является нашим. Obdsupport by симулятор, можно купить, я купил его, чтобы имитировать его., также можно использовать. Пожалуйста, помните об этом!

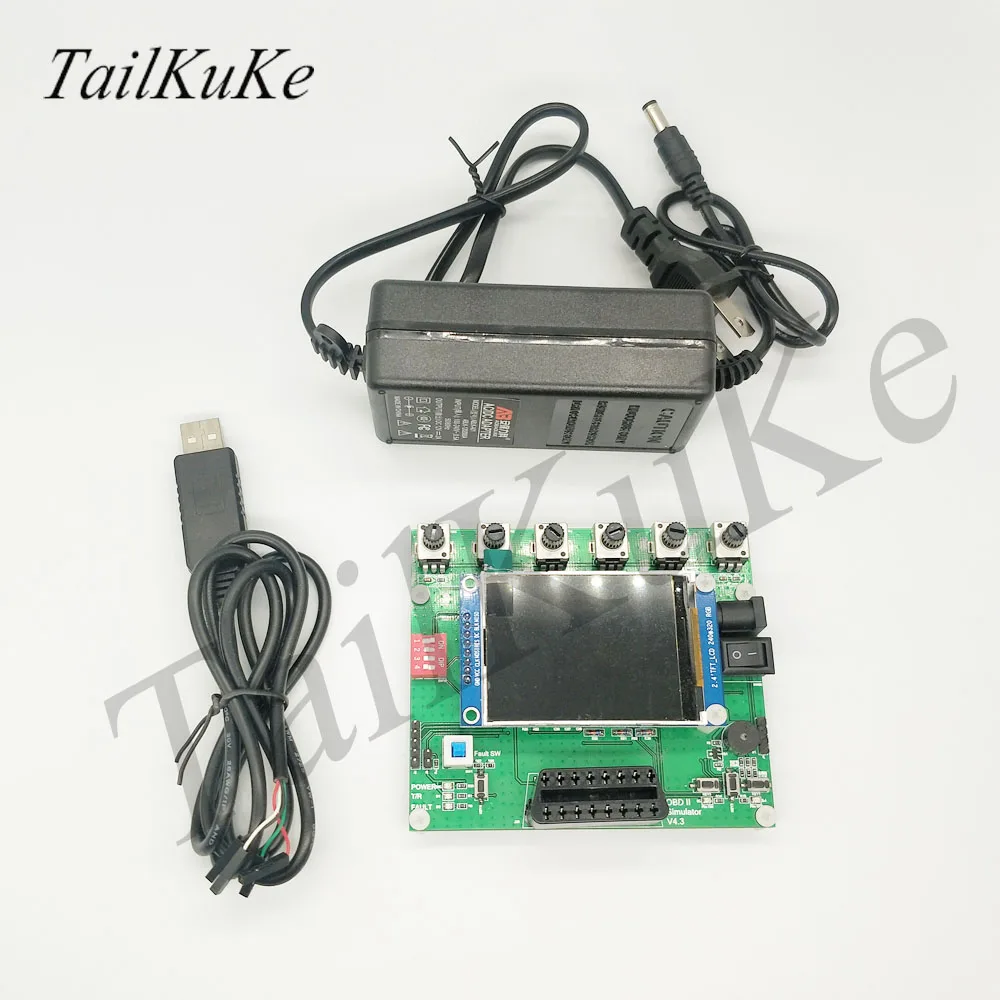

4. Аппаратные ресурсы CarOBDSimulator
1> obdsumator1a 2>12 В адаптер питания 1 А
3> на основе onPL2303HXSerial линия отладки chip1Root
4>12 В Автомобильная зарядная линия 1 корень
5. Данные программного обеспечения CarOBDSimulator
1.CarOBDSimulator инструкция по эксплуатации. Rar ---- включает руководство по эксплуатации серийного порта, инструкции по определению карт 2. Данные CarOBDDevice, используемые в симуляторе. Rar 3.CarOBDSimulator demo package.rar 4.CarOBDOn симулятор pl2303hxserial chip driver.rar 5.CarOBDSimulator variousobdementagreлить. Rar
6. Техническая поддержка
Эта техническая команда имеет более десяти лет опыта в технических исследованиях и разработках. Во многих отраслях программного и аппаратного обеспечения он обладает глубокими достижениями. По многим вопросам технической поддержки, Он может дать очень широкие технические заключения и вполне осуществимые предложения.. Эта техническая команда открыта для обсуждения различных технических вопросов, давайте вместе продвинуться вперед. Сделайте все возможное для быстрого развития электронной промышленности Китая.
7. Общие характеристики

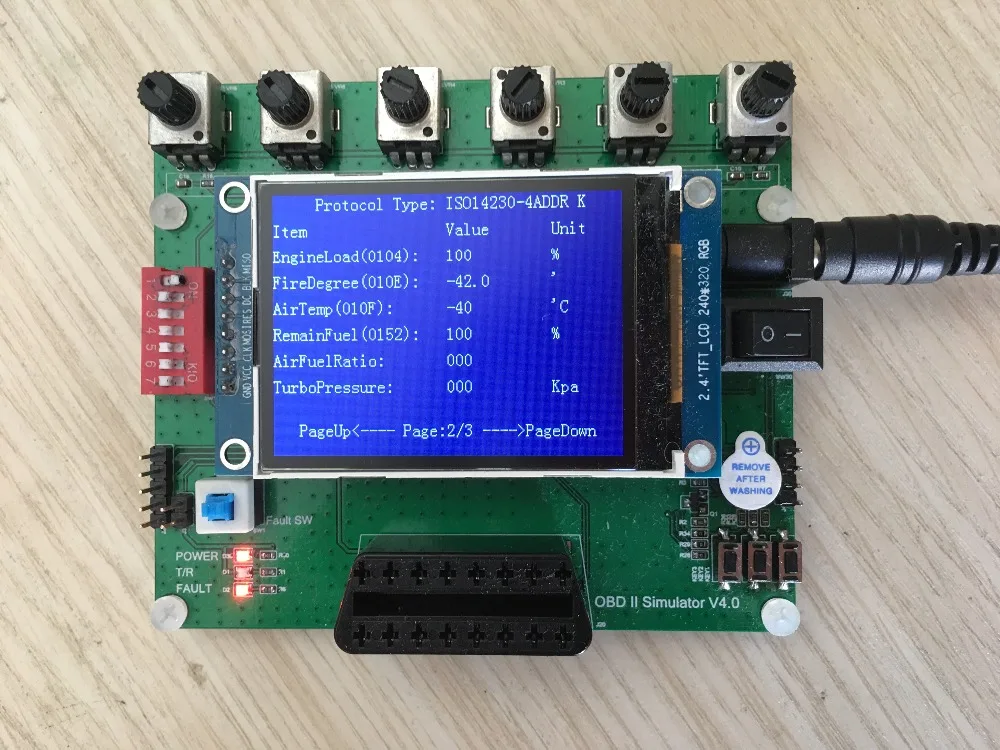

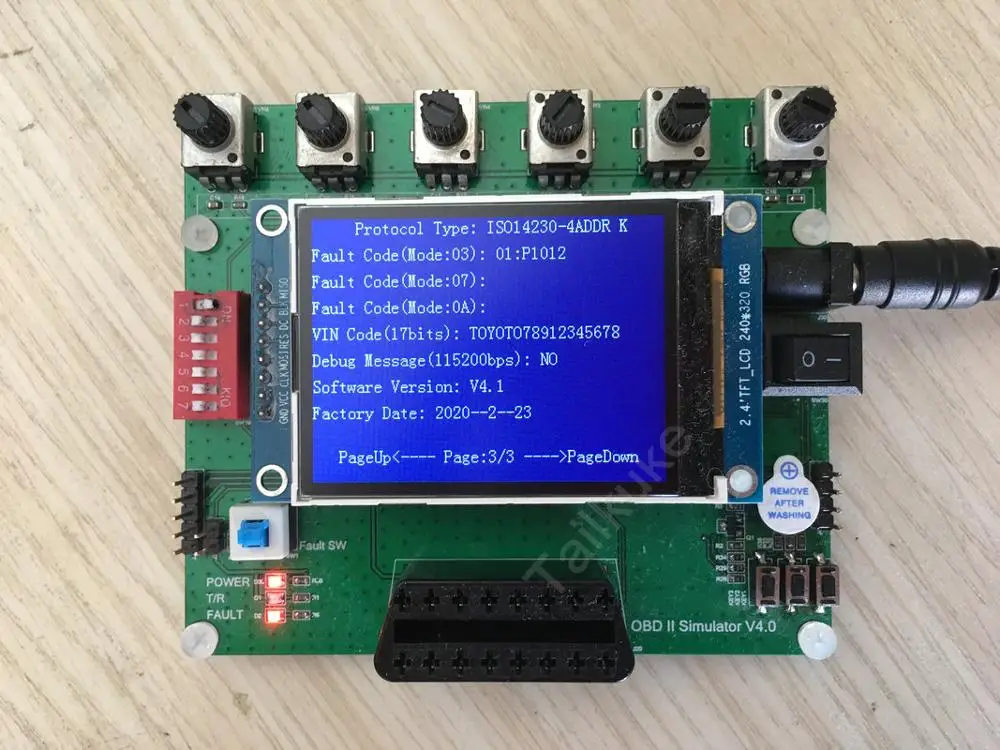

1> Общие иллюстрации
2> elm327use

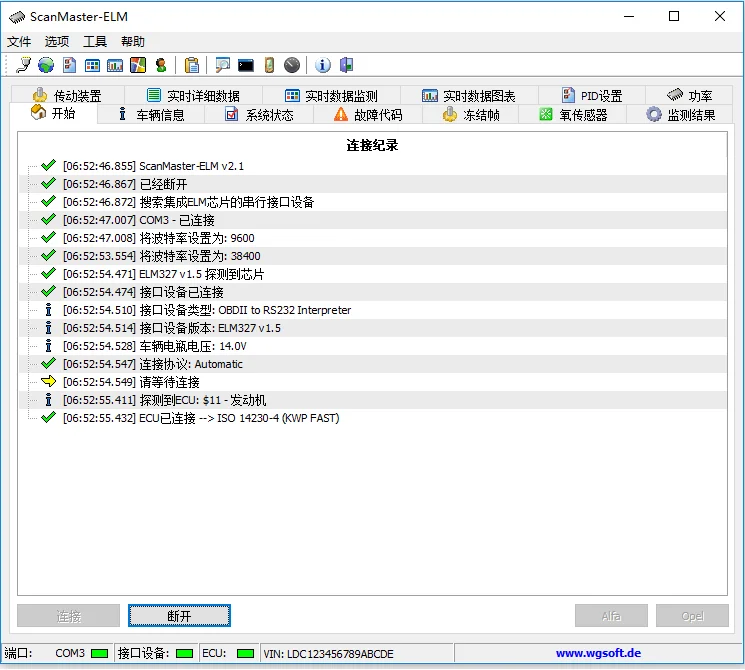

(1) Первое подключение этого протокола нормальное. Bmp

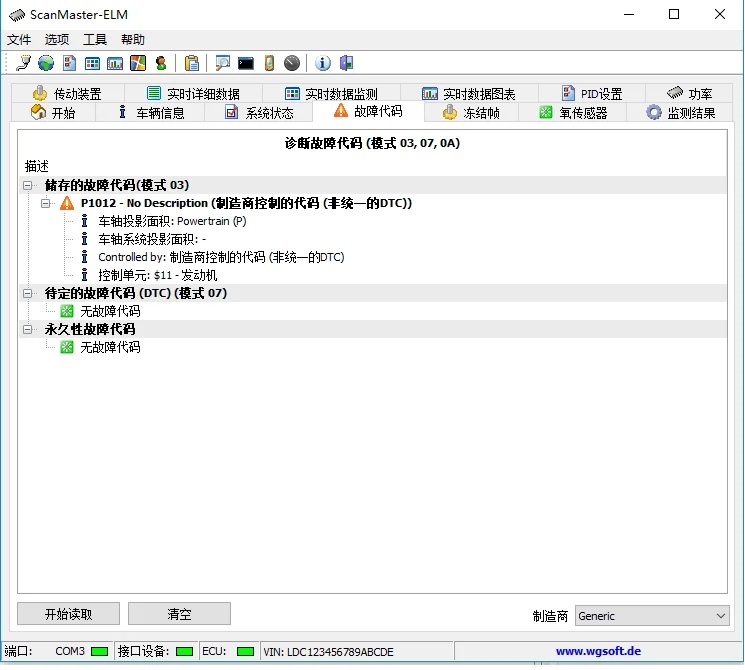

(2) first1. Это соединение Протокола является нормальным кодом неисправности. Bmp

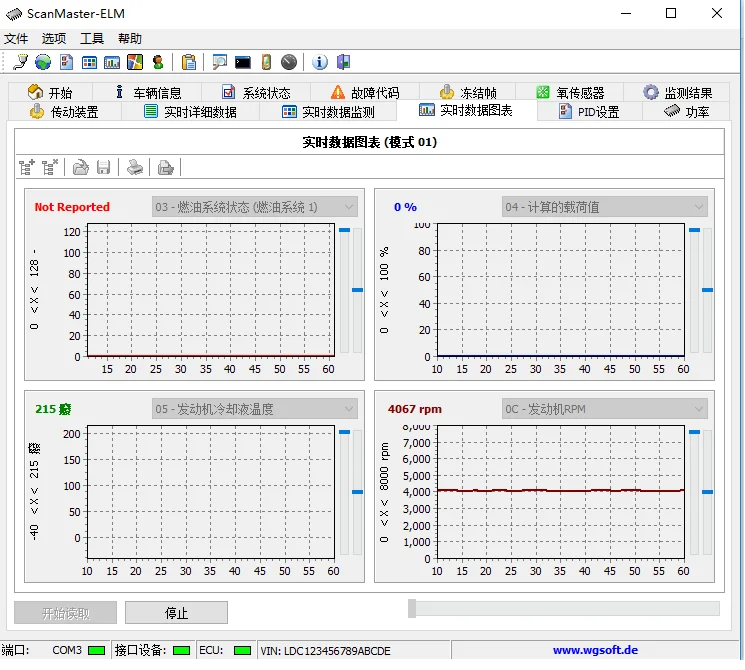

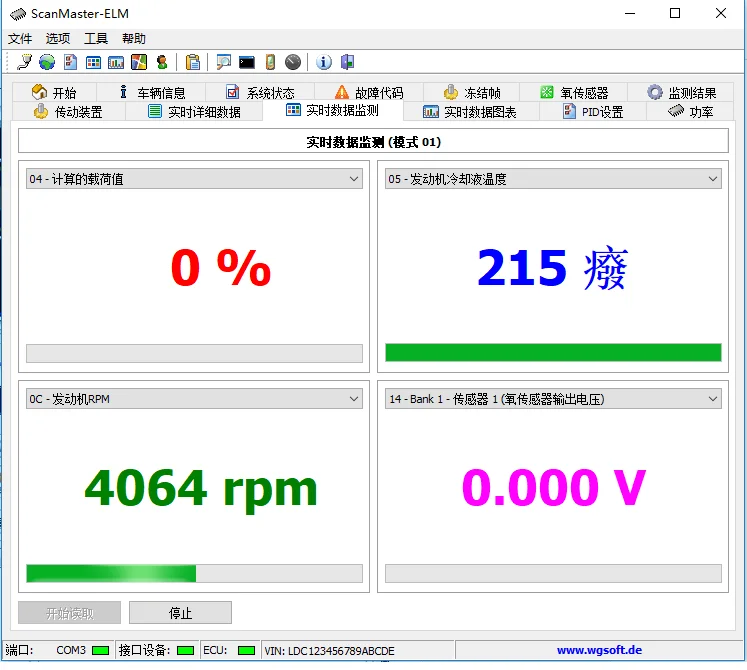

(3) первый раз 1. Это протокольное соединение-мониторинг данных normal_Real-time. Bmp
(4) первый раз 1. Это соединение по протоколу имеет normal_Real-time передачу данных. Bmp

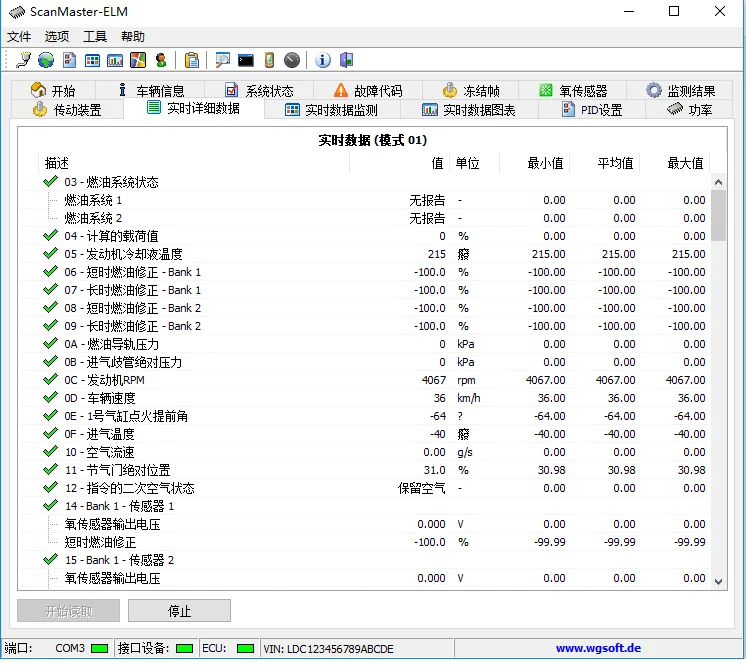

(5) первая часть 1. Это соединение по протоколу имеет normal_Real-Time подробные данные. Bmp
(6) Первое подключение этого Протокола является нормальным _ dashboard.bmp
