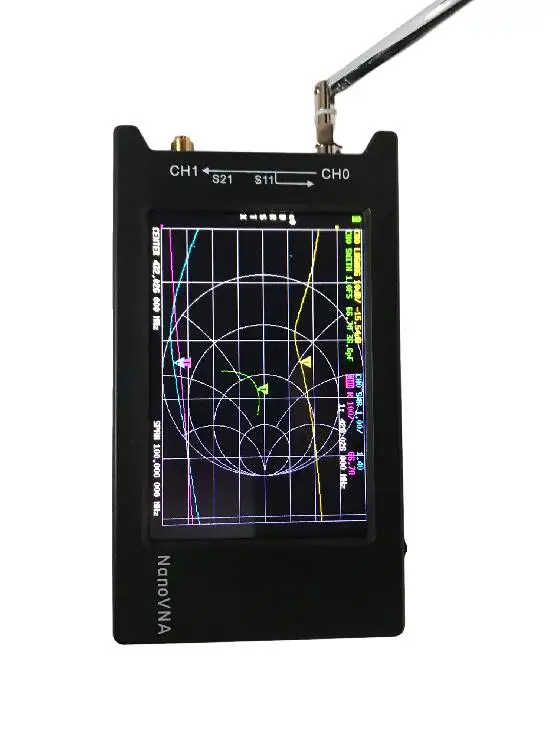

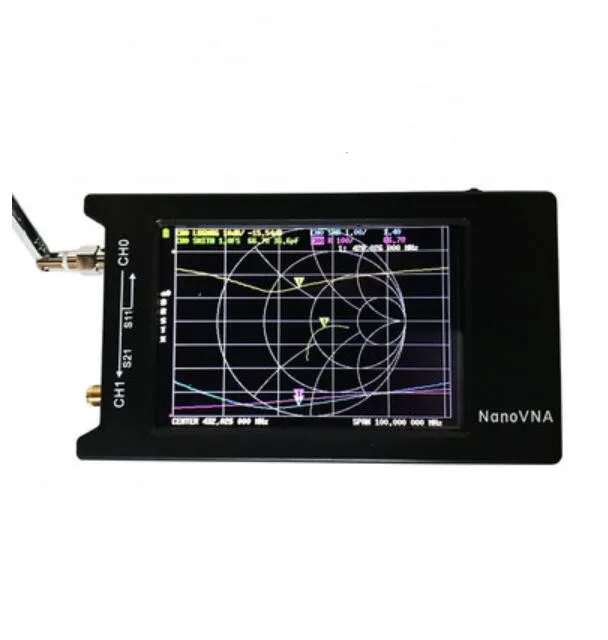

Векторный анализатор сети Hugen NanoVNA-H4 H, 4-дюймовый ЖК-дисплей, кв УВЧ антенна, чехол, коробка, аккумулятор

50 кГц-1,5 ГГц вектор сетевой анализатор NanoVNA вектор w/ 4 "ЖК-дисплей Дисплей для УКВ внешняя антенна NanoVNA-H4

Особенности: -С помощью метода затемнения постоянного тока, 4 "полноэкранный ЖК-экран может быть более четко виден для использования на открытом воздухе, и более удобный для использования в помещении -Оптимизированный Электрический Длина планки между проемами линз: полное использование гармоник Si5351, он может использовать 5th гармоник для того чтобы измерить до 1,5 ГГц -Когда используется основная волна, выходной уровень CH0 увеличивается до 0dBm, что делает измерение отражения более точным -Решить аномальность NanoVNA-H при работе около 6 МГц до -Переработанная схема управления питанием уменьшает шум питания, usb-помехи и ток зарядки -Улучшенная схема печатной платы -Резервный интерфейс UART для расширения DIY -Легкий корпус из АБС-пластика хорошо защищает устройство Основные параметры: -Корпус ABS: 75 мм x 133 мм x 18 мм (без выступов) -Частота измерения: 50 кГц ~ 1,5 ГГц -Выход RF: 0dbm (± 2 дБ, основная волна) -Точность частоты: <2ppm -Стабильность частоты: <0,5 ppm -Диапазон измерений: 70dB (50 кГц-300 МГц), (60dB (300 м-900 МГц), 40dB (0,9 г-1,5 ГГц) Возможность расширения прошивки) Примечание: обратите внимание на ошибку, вызванную нелинейным преобразованием фундаментальной волны при использовании гармонических измерений. -Порт SWR: <1,1 -Дисплей: 4 "TFT (320x480) -Интерфейс USB: USB type-C; Режим связи: CDC (серийный) -Питание: USB 5V 200mA. Максимальный зарядный ток 1A -Количество калибровочных точек: 101 (фиксированное) -Количество точек сканирования: 101 (фиксированное) -Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5 -Измерение s-параметров, коэффициента постоянного напряжения, фазы, задержки, диаграммы Смита, анализа времени домена и т. Д. Посылка включает в себя: -1 х Главный блок NanoVNA -2x15 см SMA штекерные RG316 RF кабели -Разъем SMA Female-1 шт. -1 х SMA простой набор калибровки короткий -1 х SMA простой набор калибровки -1 x SMA простой набор калибровки нагрузки -1 кабель USB Type-C для передачи данных -1 x Type-C to Type-C (для подключения к Android мобильный телефон)

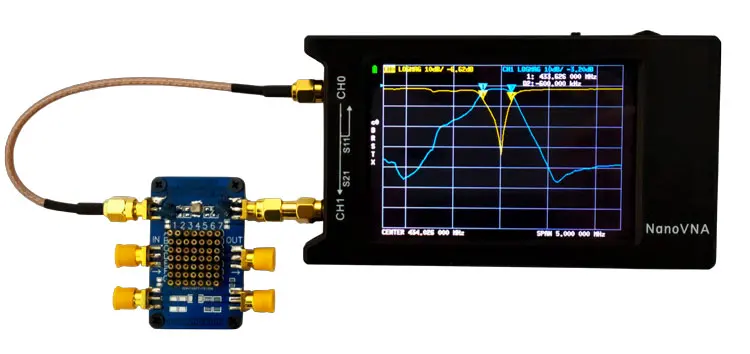

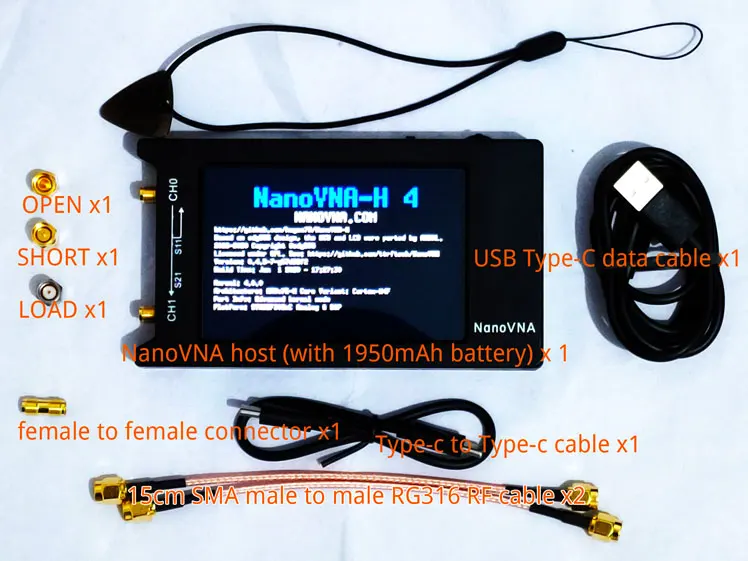

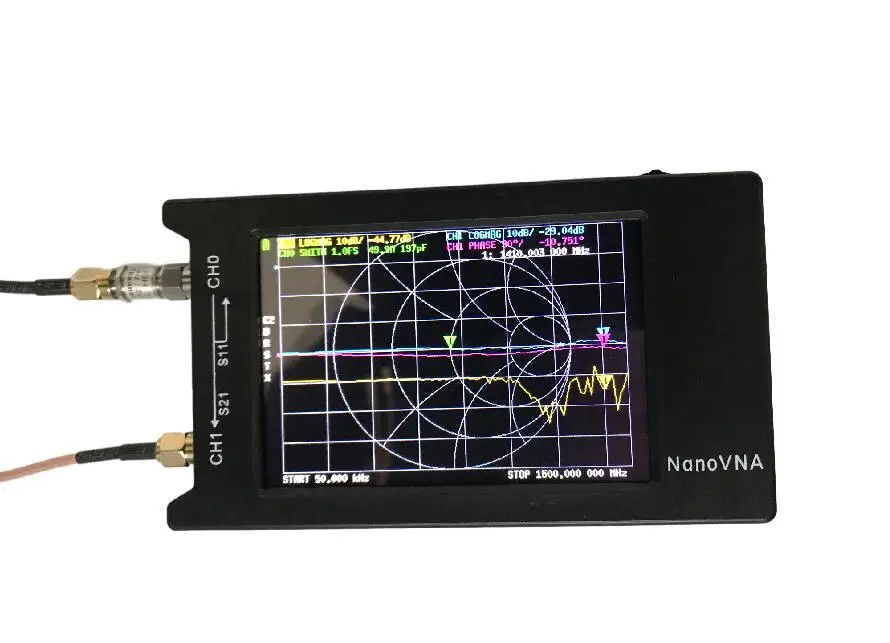

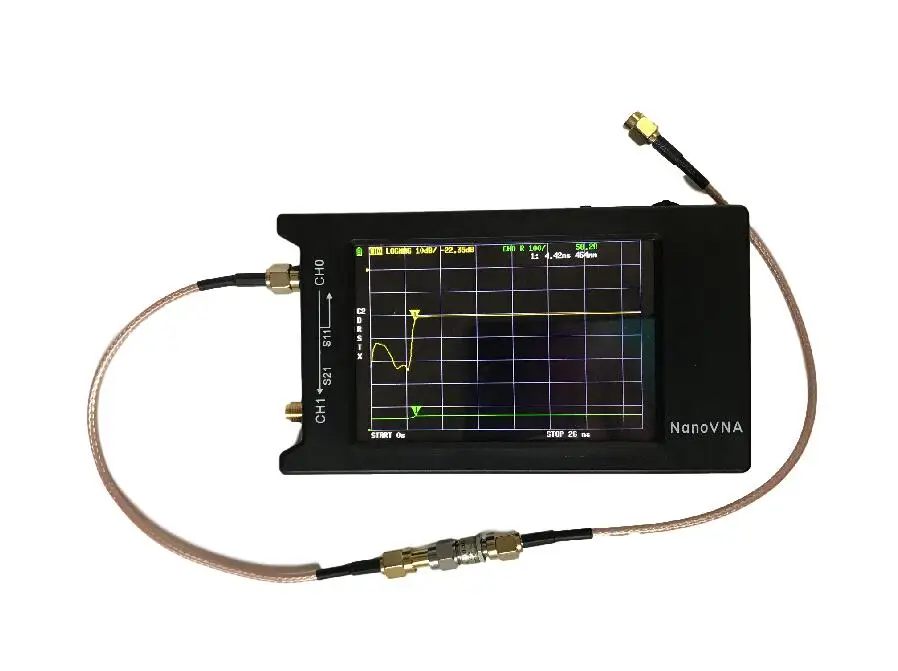

Скачайте руководства и программное обеспечение для управления ПК: Испытательная Коротковолновая антенна: -На изображении желтая линия-это соотношение стоящей волны. -Примечание: поскольку порты SMA изготовлены из литой меди, не подключайте жесткие 50-7 / RG213 и другие кабели непосредственно к портам SMA через разъем M-to-SMA, чтобы избежать повреждения портов SMA. Вы можете использовать прилагаемый кабель SMA для подключения к порту SMA, как показано на рисунке ниже, а затем использовать M для разъема SMA. Испытательная UHF Антенна: Тест VHF фильтр низких частот: Тест 455K SSB фильтр с пропускной способностью 2,4 K: Программное обеспечение для ПК: Компьютерное программное обеспечение поддерживает управление и отображение в реальном времени. И он поддерживает экспорт Touchstone (snp) файлов для различных дизайна радио и программного обеспечения моделирования. Как измерительное устройство, точность имеет большое значение. В посылка включены простые Калибровочные детали. Перед поставкой мы откалибровали два порта продукта. Когда ваши условия измерения изменяются (например, переход от более узкой полосы калибровки к более широкой полосе измерения с измерением удлинительного кабеля), вам нужно повторно откалибровать. После калибровки, он сохраняется как Настройка 0, который может быть использован непосредственно на следующей загрузке, или может быть сохранен в других 4 сохраненных элементов через напоминание при необходимости. На следующем рисунке приведены данные сравнения v-образного дуплексора, измеренного с NanoVNA и E5062A для Agilent в тех же условиях испытаний:
