Набор сделай сам 15 кВ, высоковольтный генератор спирали зажигания, инвертор, повышающий трансформатор, 3,7 в, набор для игровой консоли

Примечание:Этот предмет представляет собой набор для самостоятельной сборки и не собирается. По умолчанию используется печатная плата.

Особенность:

1. Этот продукт представляет собой Катушка-усилитель производственный комплект, схема простая и надежная, с профессиональными линейными чертежами, удобная для любителей электронных исследований

2. Использование: школьные научные эксперименты, электронное оборудование, генераторы отрицательных ионов, небольшое научное производство. Эта схема генерирует стабильную высокочастотную дугу, устойчивость к высоким температурам, легковоспламеняющиеся и воспламеняемые горючие материалы, поэтому ее называют плазменной зажигалкой

Описание:

1. Размеры трансформатора 15 кВ: 27 × 16 × 21 мм2. Входное напряжение: 3,7-4,2 В постоянного тока (предел 12 В, легко повредить не рекомендуется. Этот трансформатор одинаково подходит для входного напряжения 12 В, но основание резистора обратной связи необходимо увеличить примерно до 150 Ом ~ 1,5 кОм. Замените небольшие настройки или сгорают транзисторы или трансформаторы)3. Входной ток: <2 А4. Выходное напряжение: около 15 кВ (обратите внимание на безопасность при использовании)5. Выходной ток: ≤ 0,4 А6. Расстояние биполярного зажигания высокого напряжения: ≤ 0,5 см7. Размер печатной платы: 4,2 см * 3,2 см * 0,16 см8. Когда входной конец продукта подключен к источнику питания 3,7-4,2 в, вторичный выход высокого напряжения не подключается к высоковольтному выпрямительному диоду и конденсатору. Уровень выходной клеммы ≤ 1,5 см может создавать фиолетовую высокотемпературную дугу без трещин, но температура очень высокая. Легко и быстро зажигать сигарету бумаги, даже очень тонкая шелковая нить сжигает искры (например, химический эксперимент для младших классов средней школы, тонкая линия в кислородной среде, но не такая интенсивная, как кислород).9. Структура трансформатора: есть две первичные обмотки, первичная обмотка, обратная обмотка и вторичный выход высокого напряжения. Другое: трансформатор 15 кВ рассчитан на максимальную мощность, предельный выход не может превышать 15 кВ и представляет собой дугу в один сантиметр. Более высокое выходное напряжение может повредить трансформатор.

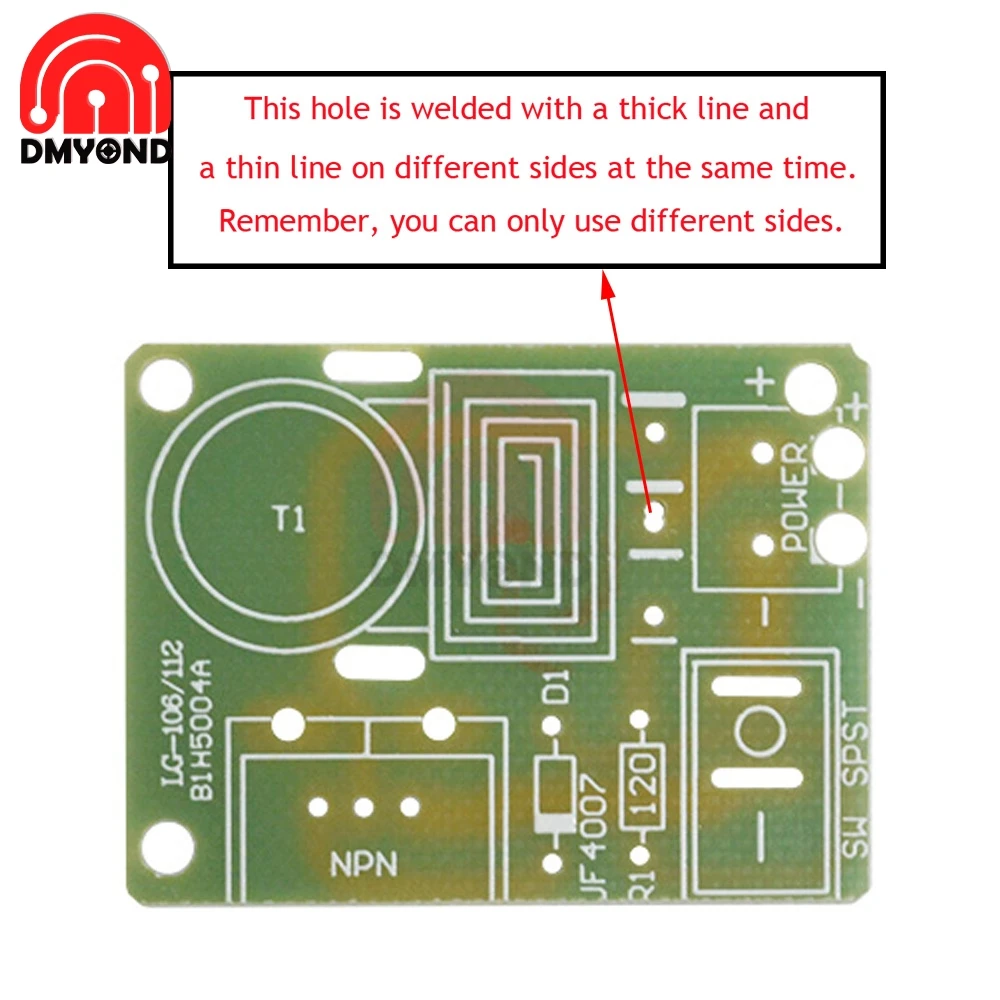

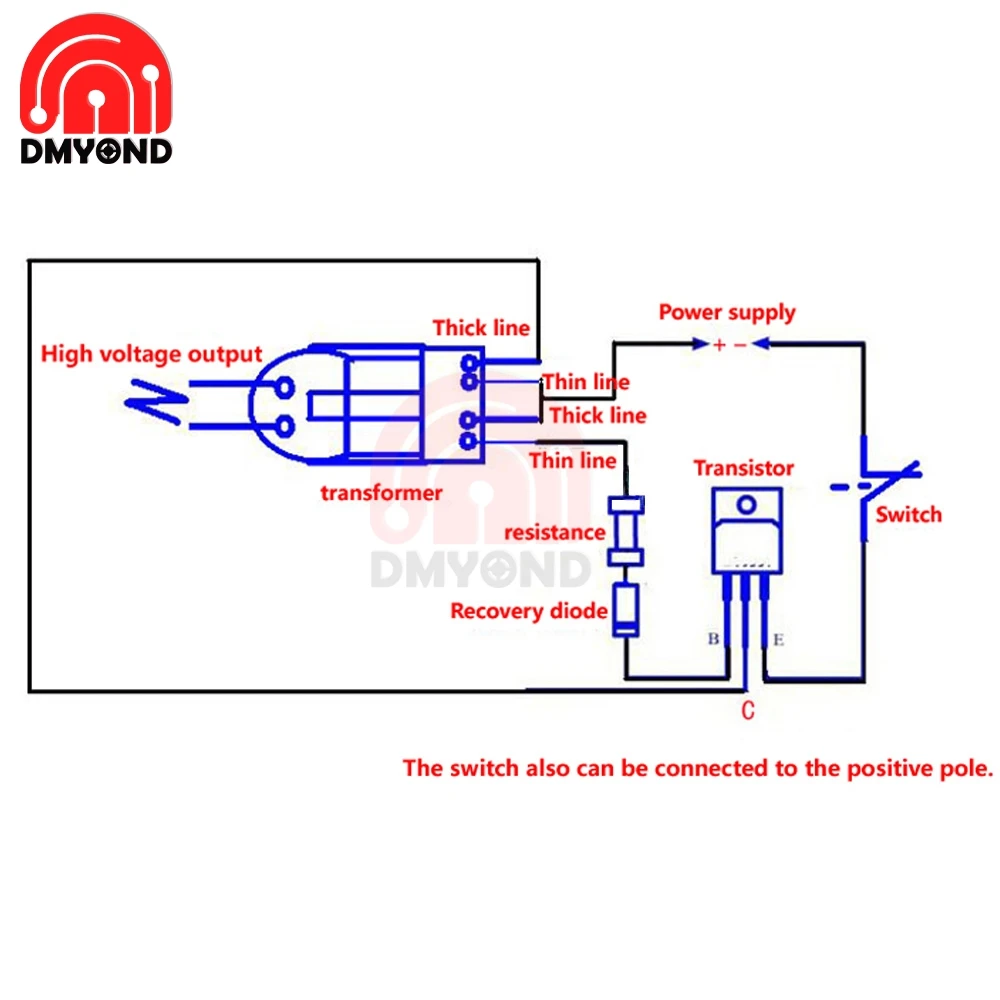

ПРИМЕЧАНИЯ по установке:

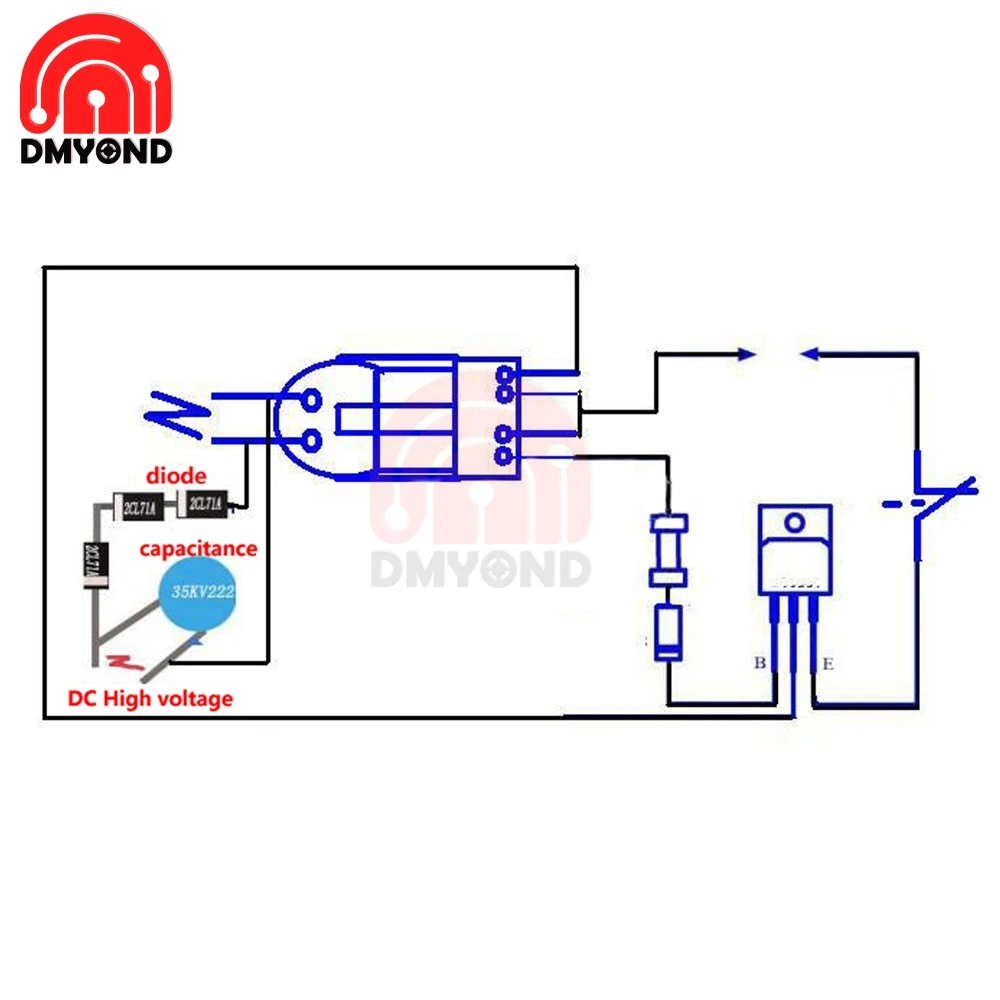

1). При лучшем производстве компонентов печатной платы, где линия трансформатора толстая и тонкая, следует отметить, что другие компоненты онлайн по символу шелкографии и параметрам сварки платы. Плата трансформатора выполнена с тремя колодками, из которых Середина отверстия колодки относительно большая, а Толстая эмалированная проволока и тонкая эмалированная проволока сварены одновременно. Не используйте одну сторону для толстой эмалированной проволоки и тонкой Эмалированной проволоки, например, толстая проволока слева и справа, тонкая линия сбоку входит или приварена тонкой линией слева и справа от толстой линии. Короче говоря, не используйте толстые и тонкие линии с одной стороны.2). Во избежание того, чтобы выход 2 провода находился слишком далеко и не вызывал нагрузки, контакт 3P может быть припаян на выходной конец.3). После успешного производства, если выход подключен к цепи удвоителя напряжения, состоящей из конденсатора высокого напряжения и трех высоковольтных выпрямителей, может генерироваться Высокое напряжение постоянного тока, что может сделать Анионный генератор.

Посылка

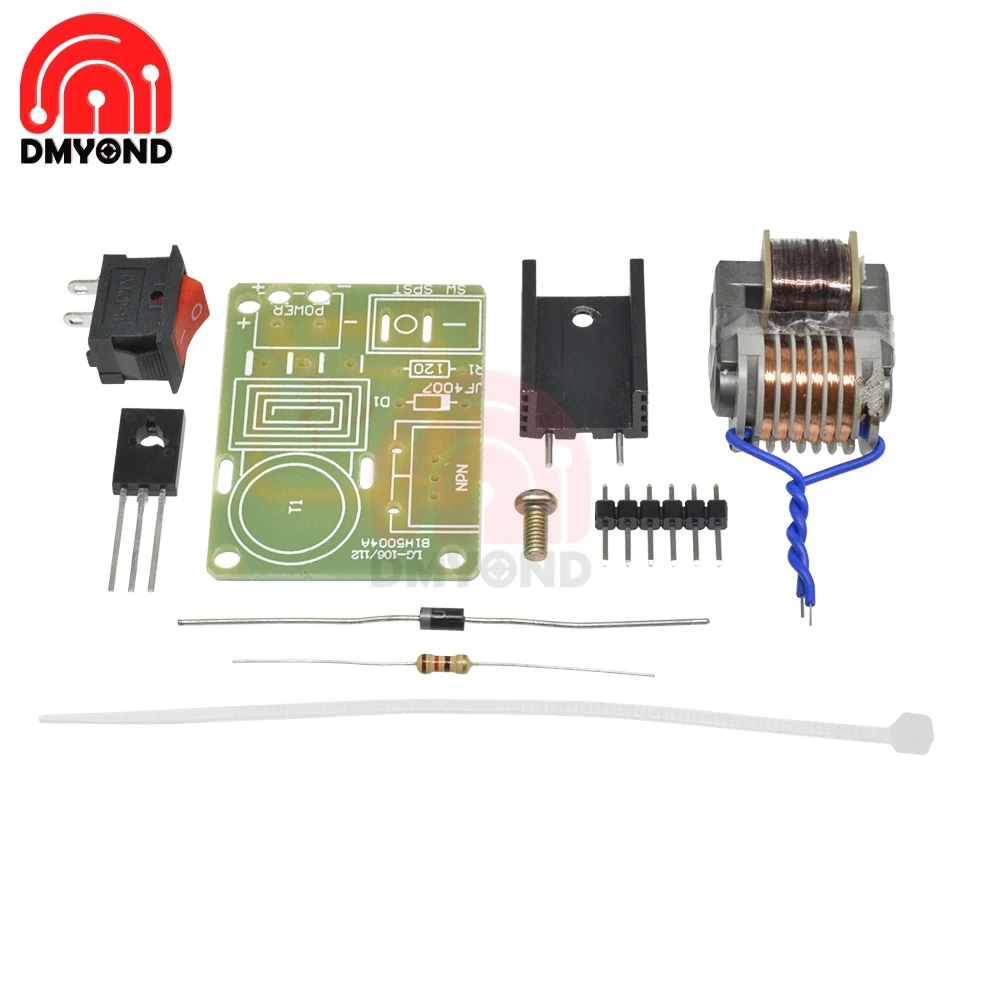

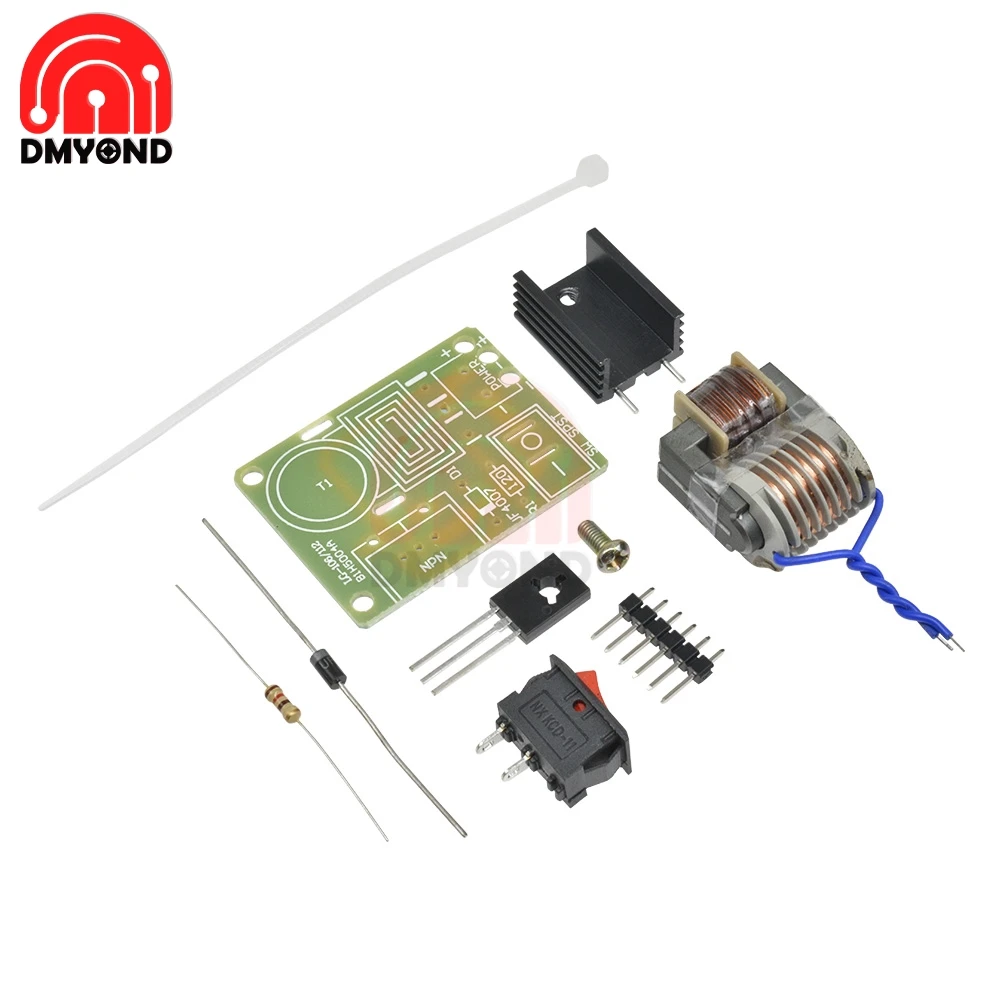

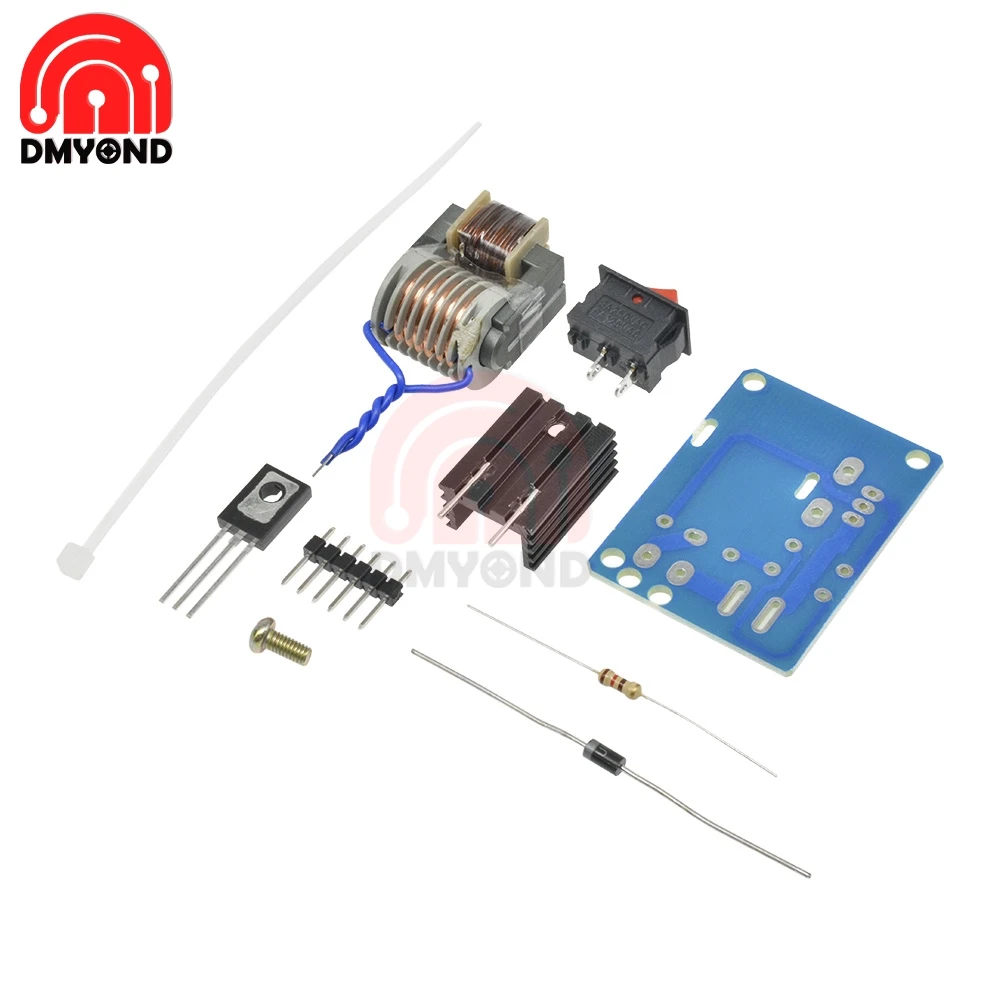

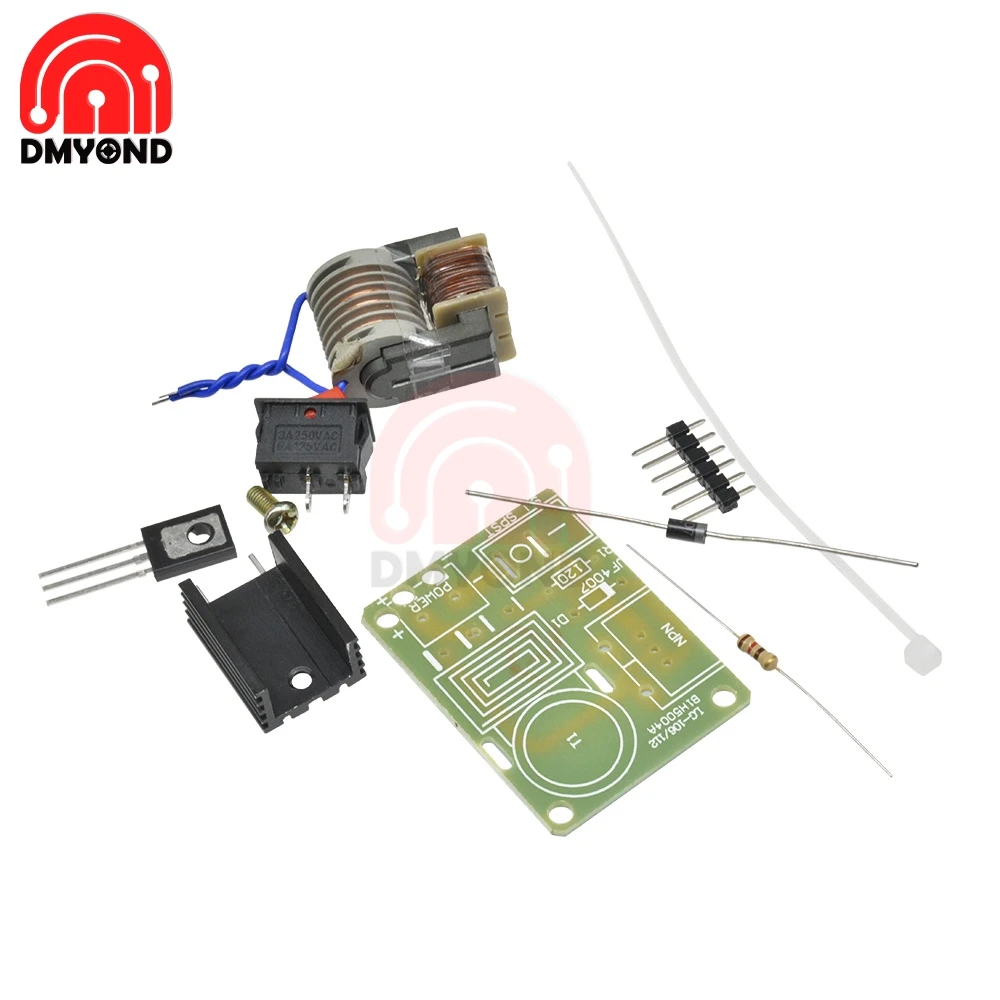

15VKE = повышающий трансформатор типа 1 x1Печатная плата X 1Резистор 120 Ом X 1Диод сверхбыстрого восстановления UF4007 X 1ТРАНЗИСТОР N20 X 1Радиатор X 1M3 * 6 винтов X 1Лодочный выключатель X 13 pin X 1
