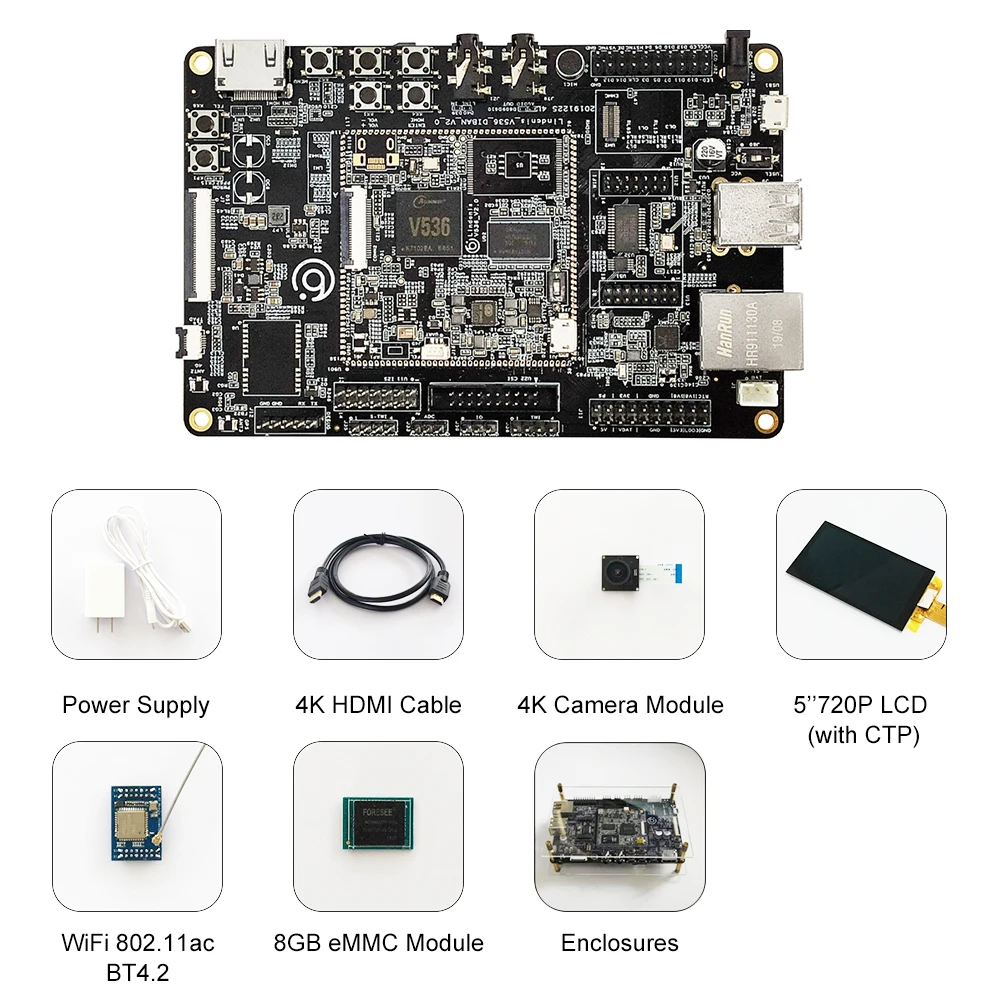

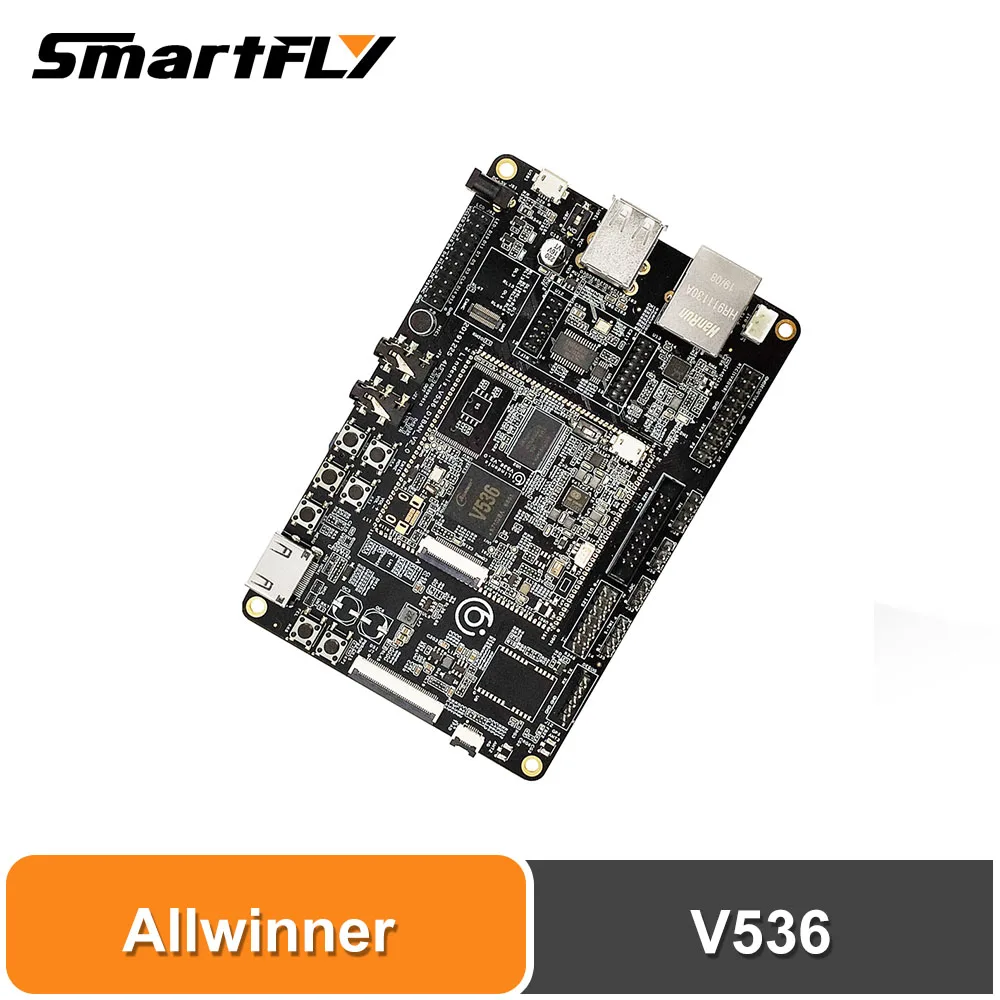

Плата для кодирования видеоизображения Smartfly Lindenis V536 Allwinner, двухъядерная, с низким энергопотреблением, для Intellige

Lindenis V536-высокопроизводительная плата разработки кодирования с низким энергопотреблением. Он основан на Allwinner V536, с различными интерфейсами, работающими на linux, обладает профессиональными эффектами изображения, поддерживает кодировку 4K @ 30fps H.265 / H.264.

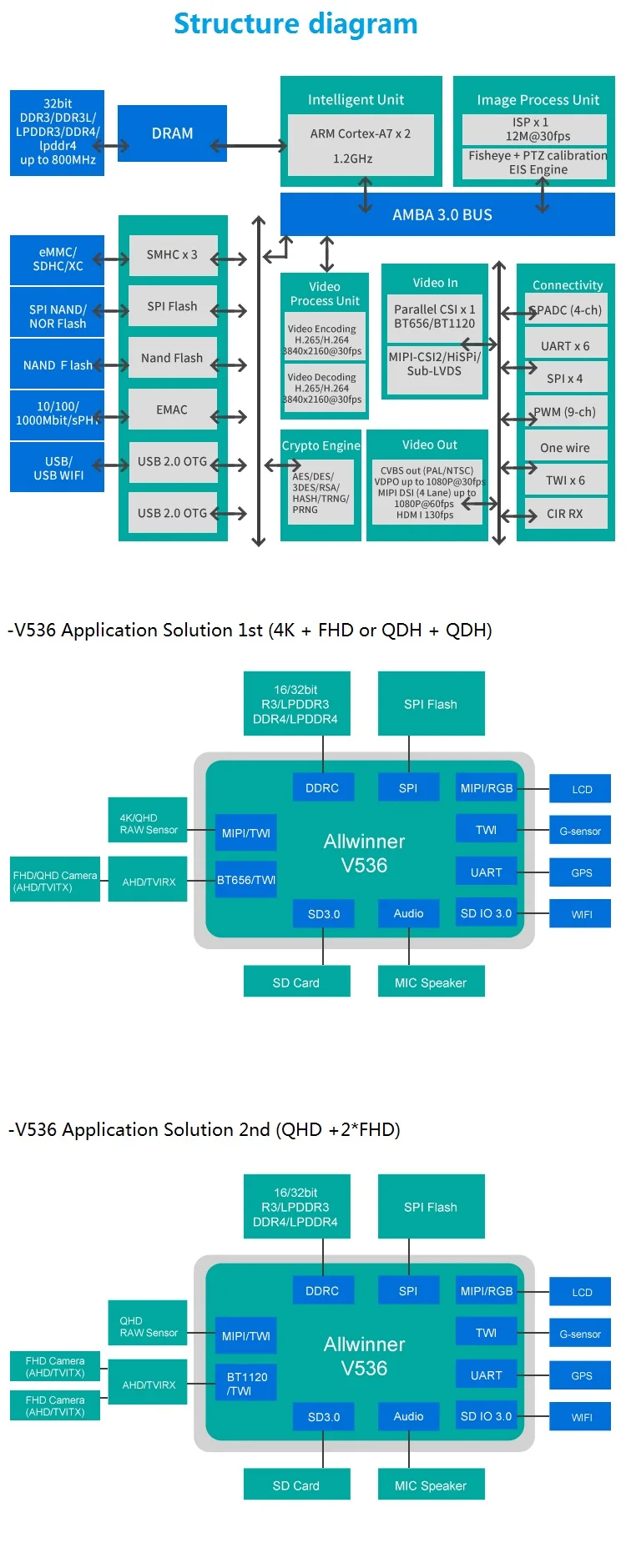

SOC

Процессор: двухъядерный Cortex-A7

Процесс: 28nm

Поддержка 32-битных DDR3 / DDR4 / LPDDR3 / LPDDR4

Потребление 4K30fps: 1,81 Вт

Профессиональный Эффекты изображения

Один ISP: Максимальная производительность 4244x3168 @ 30 кадров в секунду

Регулируемые функции 3A (AE, AWB, AF)

Поддержка подавления подсветки и компенсации подсветки

Поддержка неправильной коррекции пикселей, Коррекция затенения объектива

Поддержка 2F WDR и локального тонального отображения

Поддержка 4 каналов масштабирования вывода от 1/8x до 1x

OSD Наложение восьми регионов до кодирования

4K кодирования

H.264 BP/MP/HP, H.265 MP, базовое кодирование MJPEG/JPEG

Кодирование I/P/Dual P frame H.264/H.265

Многопоточная Кодировка H.264/H2.65 в режиме реального времени:

Кодирование 3840x2160 @ 30 кадров в секунду + 720P @ 30 кадров в секунду

3840x2160 @ 30fps декодирования

Режимы CBR, VBR, 2 кбит/с ~ 100 Мбит/с

Максимальное разрешение 8192x8192 для JPEG

Кодирование восемь roi

Различный интерфейс

MIPI-CSI2 \ hisi \ Sub-LVDS

BT1120 внутрь или наружу

Линейный вход/линейный выход

IP65 и двухканальный дифференциальный микрофонный вход

WiFi 802.11ac / BT4.2 (опция)

1. Максимальная производительность 4224x3168 @ 30 кадров в секунду

2. Регулируемые 3а функции (AE, AWB и AF)

3. Поддержка 2F WDR и локального тонального отображения, поддержка подавления подсветки и компенсации подсветки

4. Поддерживает плохую коррекцию пикселей, коррекцию затенения линз

5. Поддержка многоуровневого 3D денозирования, удаления мазка движения и цветового шума

6. Поддерживает регулировку цвета, повышение цвета

7. Поддерживает динамическую контрастность изображения и резкость

8. Поддерживает 4 канала масштабирования вывода от 1/8x до 1x

9. OSD Наложение восьми регионов до кодирования

10. Поддерживает зеркальное отображение и листание изображений

11. Предоставляет инструменты настройки ISP для ПК

H.264 BP/MP/HP, H.265 кодирование основного профиля

Кодирование I/P/Dual P frame H.264/H.265

Базовая кодировка MJPEG/JPEG

Возможность кодирования в режиме реального времени с несколькими потоками H.264/H.265:

-3840x2160 @ 30 кадров в секунду + 720p @ 30 кадров в секунду кодирование-3840x2160 @ 30fps декодирование

Максимальное разрешение 8192x8192 для кодирования/декодирования JPEG

CBR, VBR режимов

Кодирование восемь roi

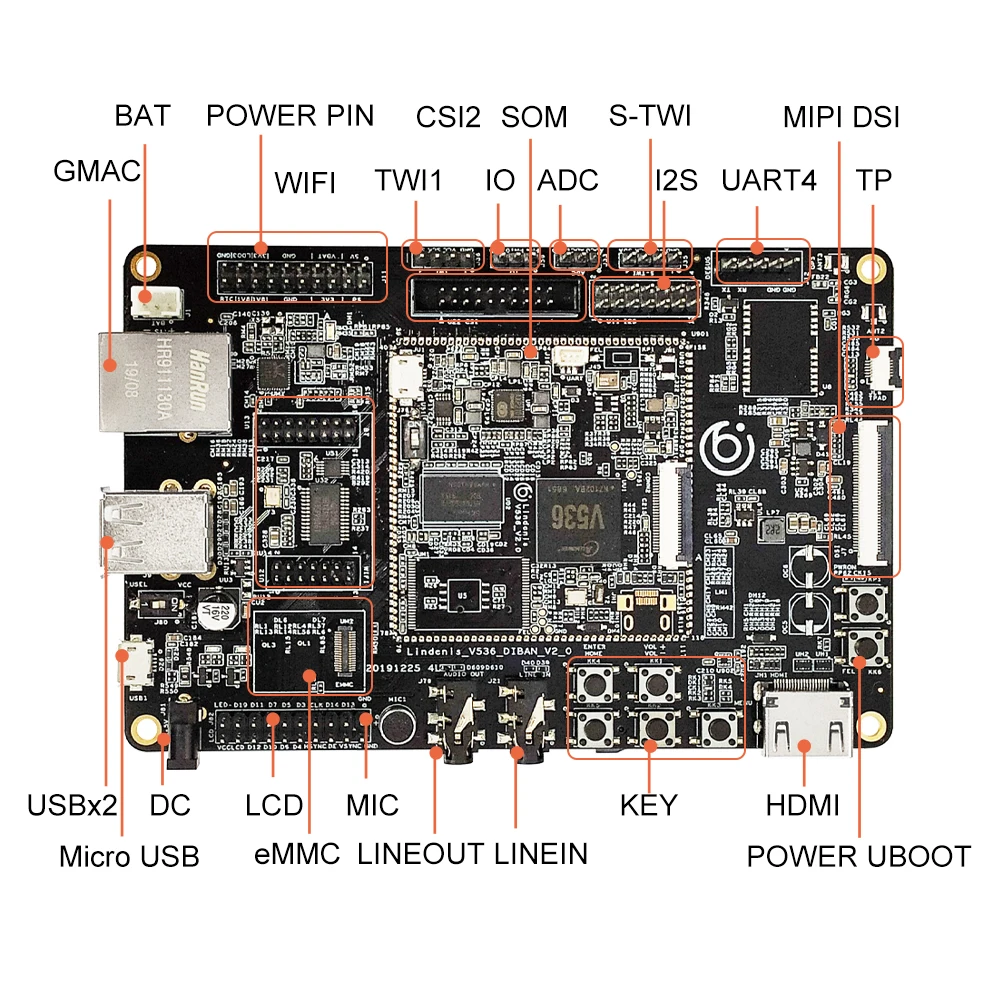

Разъем платы к плате:Световой мигающий модуль interfa

Разъем модуля Wi-Fi/BT:SDIO 3,0 и UART

Гибкий штыревые разъемы:2x10 контактов "Блок питания"4 штифта "TWI": 1 x TWI1, 1 x S-TWI2x7 штифтов "IGS"3 штыря EINT-GPIO коллектора: PH4, PH103 контакта "ADC" Заголовок: 1 x ADC0 , 1 x ADC1

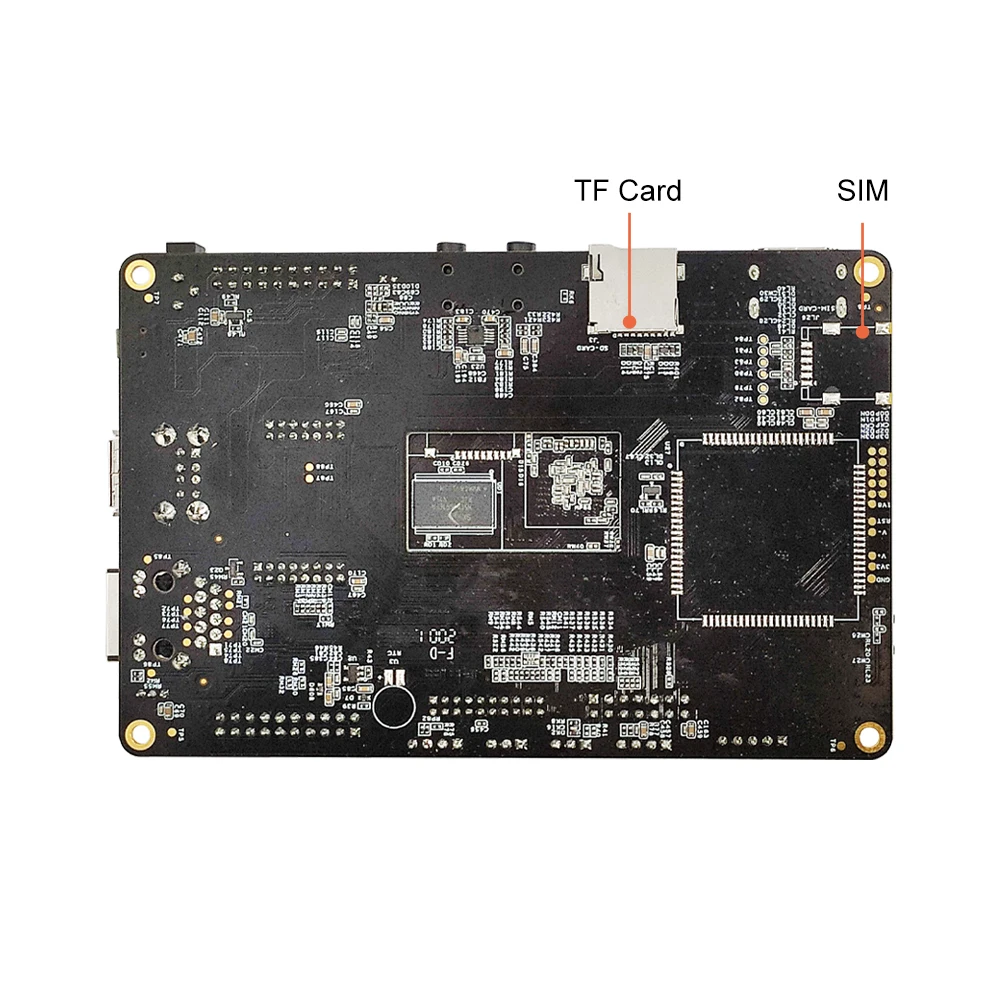

Хранение:Загрузочная карта MicroSD, eMMC

Видео выход:HDMI 1,4, 4 полосами со MIPI-DSI, SRGB-LCD

Видео:1 x ДВП

Аудио:3,5 мм линейный вход/выход, 1 x аналоговый микрофон

Сети, выполните следующие действия:10/100/1000 Мбит/с Ethernet

Тип разъема для зарядки: USB1 x Micro USB , 2 x USB 2,0

Источник питания:5V/2A micro USB, 5V/2A DC-IN, 3,7 V батарея

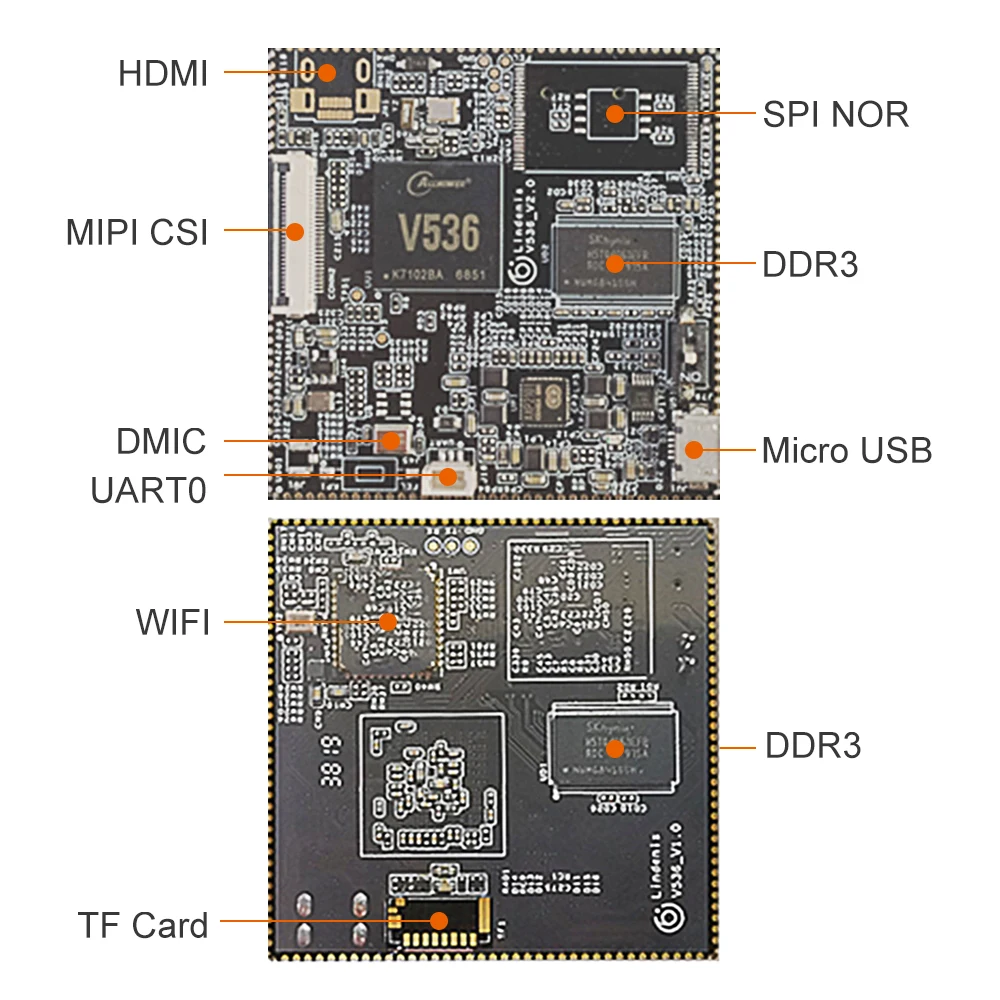

Основная плата

Процессор:Двухъядерный ARM Cortex-A7 Processor@1.2GH

ISP:4244x3168 @ 30fps

Незащищенных:H.264/H.265 4K @ 30fps кодирование и декодирование

Память:1 ГБ DDR3

Хранение:SPINOR Flash или SPINAND Flash, Загрузочная карта MicroSD

Видео выход:Микро HDMI 1,4

Видео:1 x MIPI-CSI

Аудио:1 x территории которых проходит DMIC

Беспроводная связь:Внутренняя память: AP6255

Тип разъема для зарядки: USBMicro-USB-1 шт.

Источник питания:Микро-usb 5 В/2 А

Размеры рабочей поверхности:50x50 мм

Lindenis видео SDK

База на Linux(OpenWrt) Глубокая Настройка.

Фокусировка на кодировании и декодировании видео, с богатым приложением.

Легко настроить, и может быть посажен на спинор/16 м.

Lindlive: Может использоваться как потоковый сервер с низкой задержкой.

Линдплейер: видеоплеер.

Рамок

FFindeni: мультимедийные рамки, разработанные Lindenis

CedarX: выпущен Allwinner 。

MiniGUI: небольшой и мощный графический интерфейс Linux с открытым исходным кодом.

MPP: мультимедийная библиотека, выпущенная Allwinner

Libavwrapper:A/V library, выпущенная Lindenis.

FFmpeg: программное обеспечение для обработки аудио и видео с открытым исходным кодом 。

Ядро

Linux-4.9
