Подробная информация о продукте:
① Использование оригинального 22SA1943/2SC5200 MJE15034 MJE15035
② Основная схема электролитического конденсатора принимает известный бренд в Тайване. Основной фильтрующий конденсатор принимает специальный конденсатор NOVER audio, емкость 2 × 10000uf-канал, принимает выпрямляющий плоский мост 25A и выше и гарантирует устойчивый поток мощной поддержки.
③ Резистор использует пятикольцевой металлический резистор, а основная петля использует пятикольцевой металлический пленочный резистор с точностью ± 1%, чтобы обеспечить хорошее соотношение сигнал/шум.
④ PCB принимает 1,6 мм толщиной двусторонней пластины, 2,0 унций толщиной меди, и спрей олова процесс для обеспечения хорошей производительности тока. Первоклассное качество печатной платы.
⑤ Из-за усиления прямого амплитудного теста, используемого в этом проекте, вся цепь не имеет емкости соединения, что уменьшает искажение до 0.02%.
⑥ Это пара цен, одна плата и один канал
Технические характеристики:
Размер печатной платы: 195 мм × 78 мм
Размер платы: 195 мм × 78 мм × 45 мм
Напряжение питания: двойной 20-36 В переменного тока, (рекомендуется двойной 34 в/> 300 Вт)
Выходная мощность: 150 Вт * 2 (регулируемый класс A)
Динамик импеданс: 4-8Ω
Примечание: Отрегулируйте ток транзистора до 100-300 мА на транзистор. Плата имеет 1 тестовую точку. Тесты 2-терминал опускаться до 20-60MV.
Посылка включает в себя:

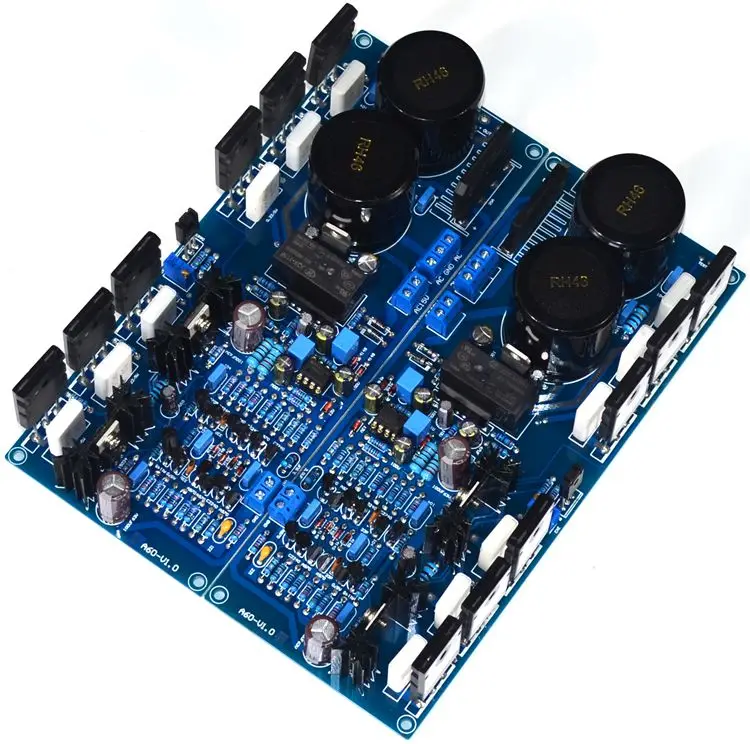

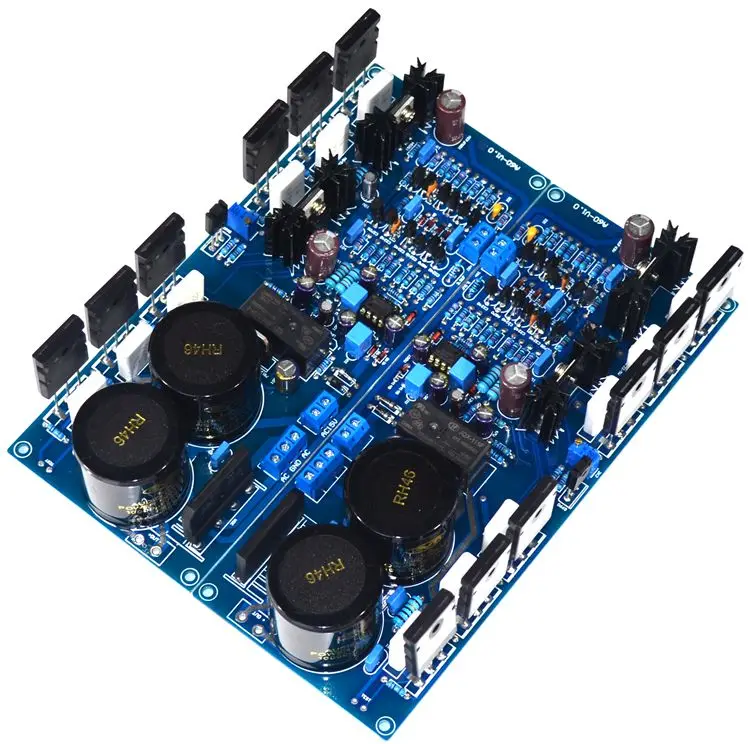

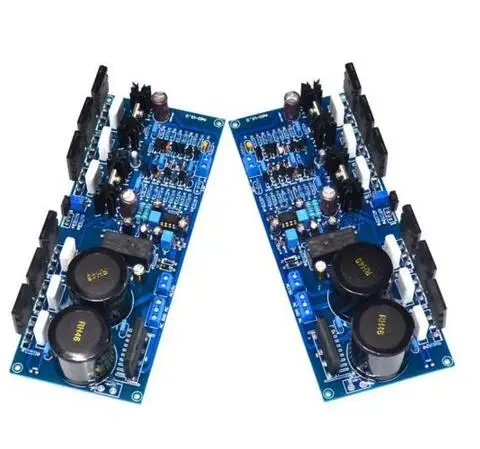

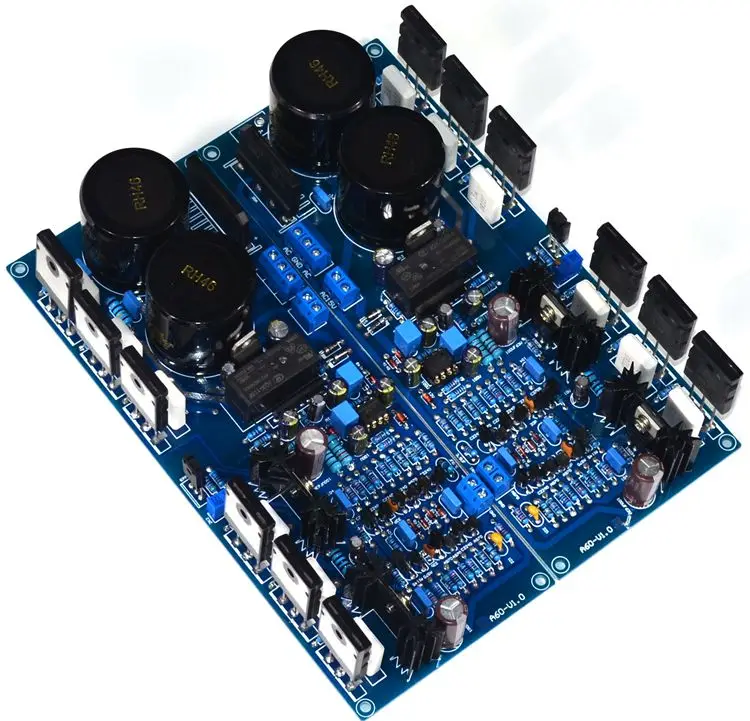

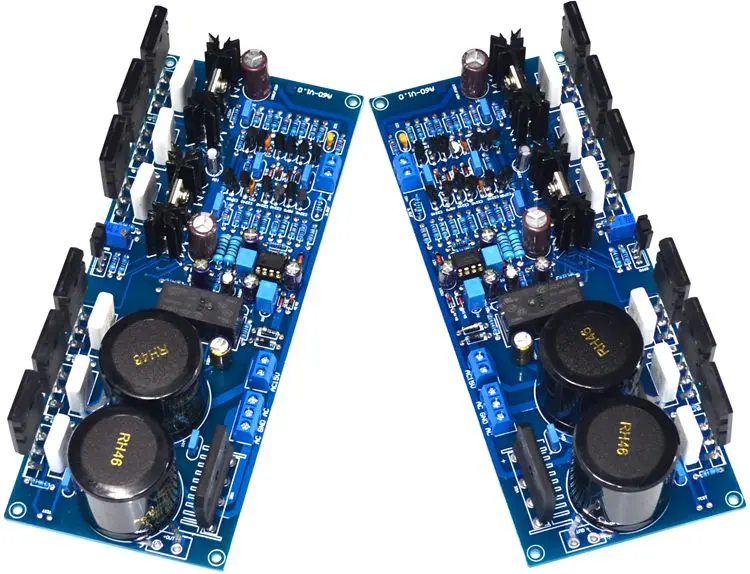

1 пара × готовая Плата усилителя мощности
