QIACHIP 433 МГц Универсальный вклвыкл DC 12 В 24 В светильник цифровой Радиочастотный пульт дистанционного управления Переключатель приемный модуль 86 настенный панельный передатчик

Настенный Панель передатчик:

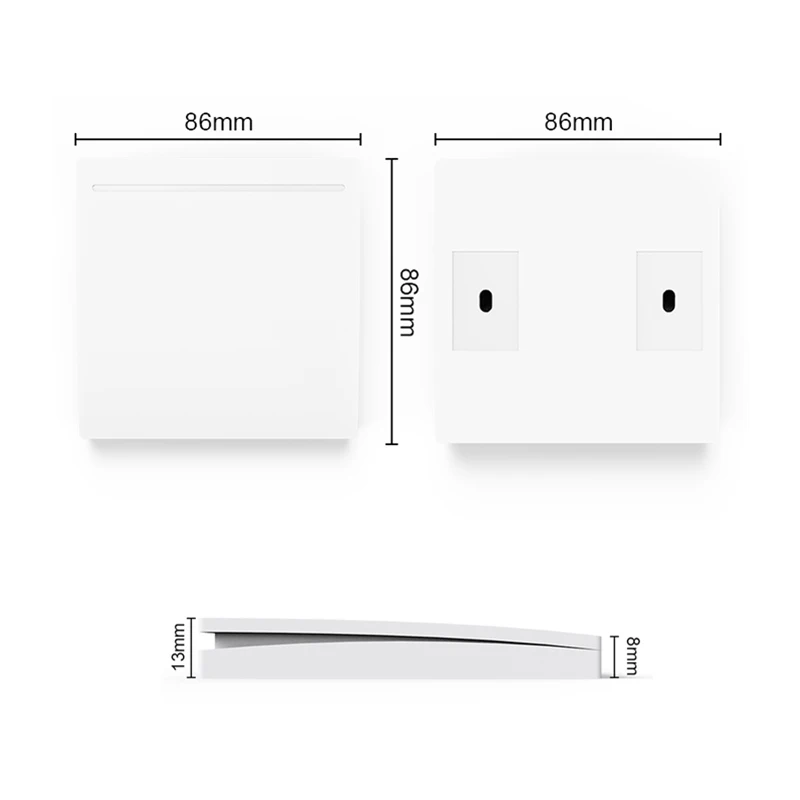

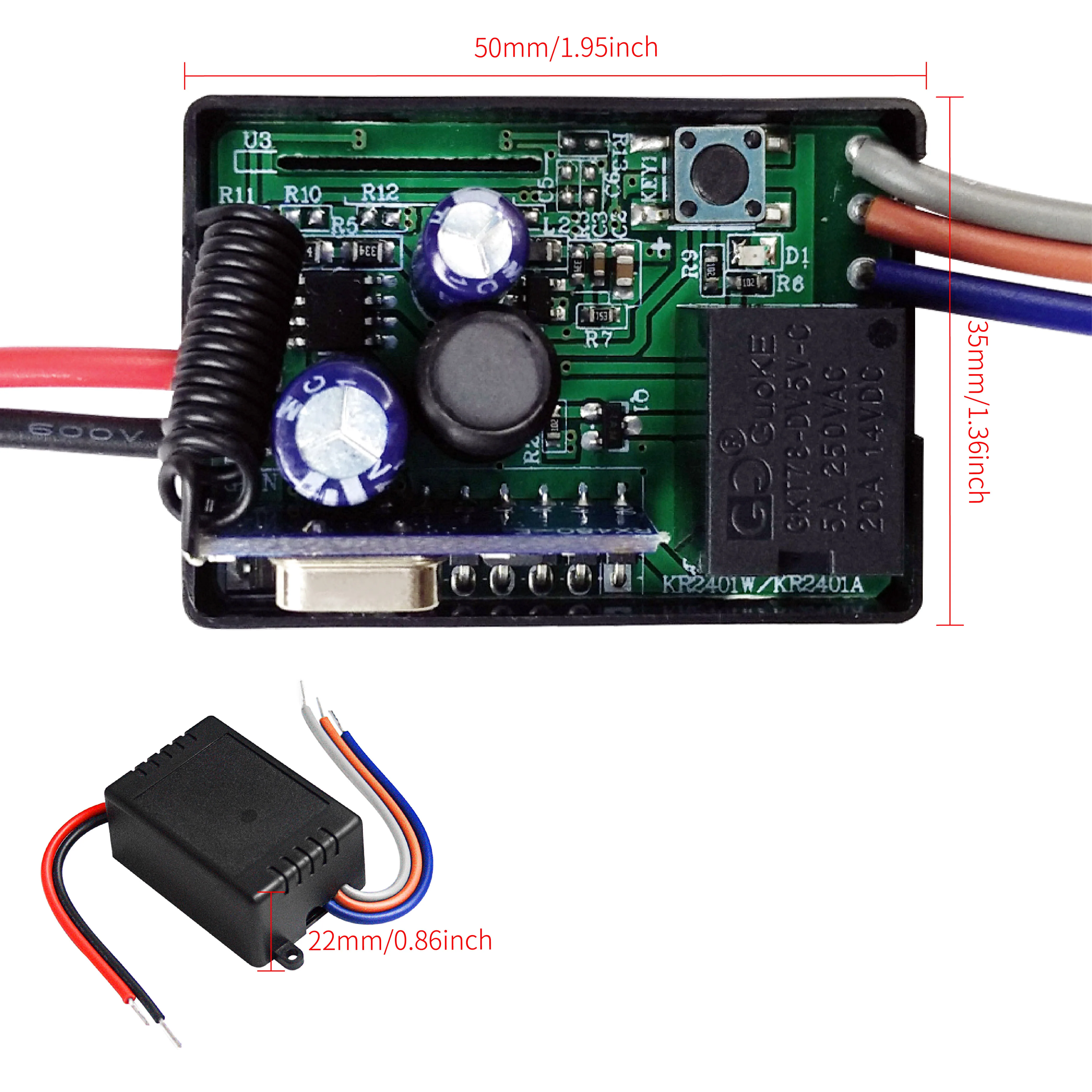

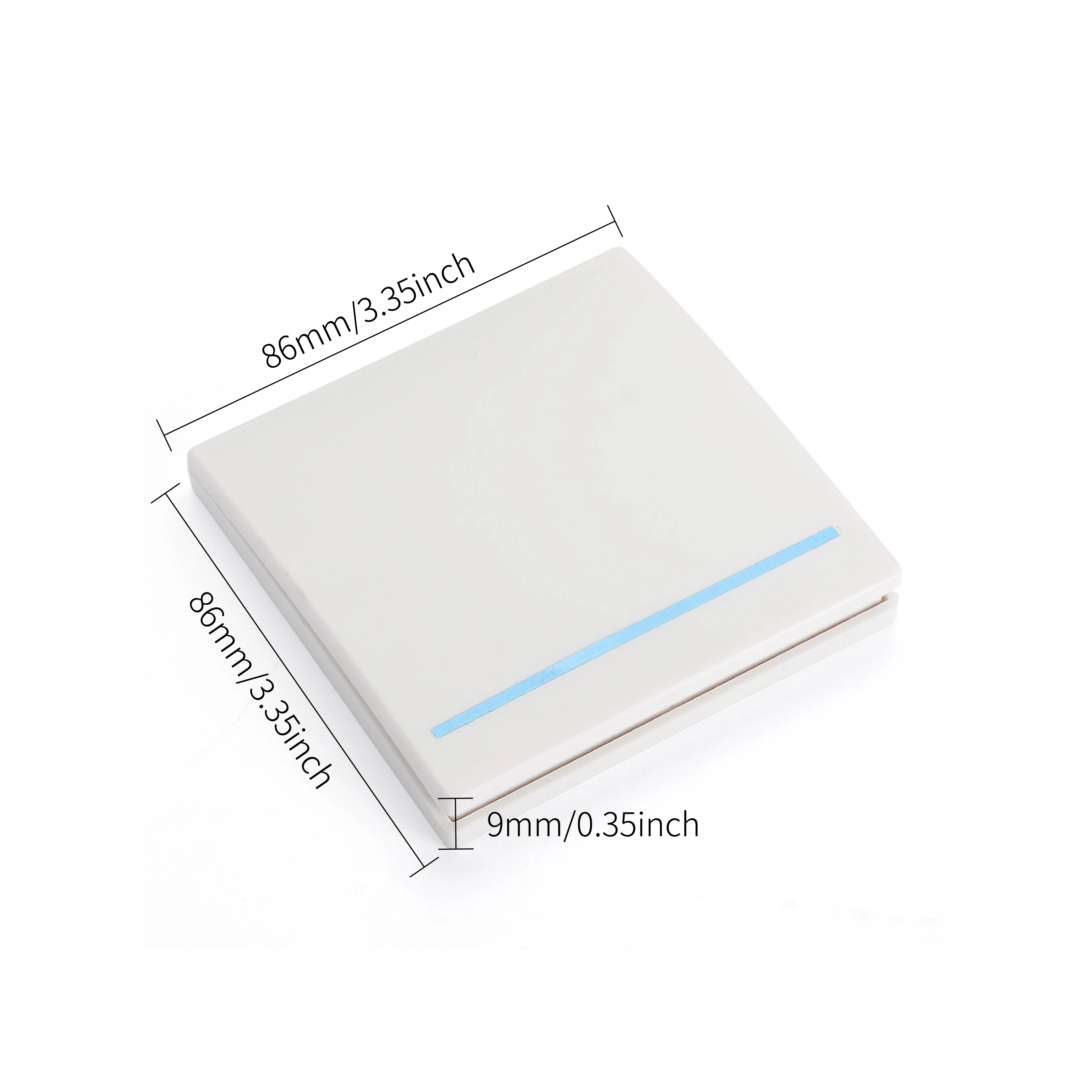

Номер модели: QC-WP04433-1 Рабочая частота: 433 МГц Модель аккумулятора: CR2032 (в комплект не входит аккумулятор) Размеры: 86 мм x 86 мм x 13 мм Расстояние: в помещении (20 метров) на открытом воздухе (80 метров) Технические данные приемника: Входная мощность: 85 В-250 В переменного тока Ток в режиме ожидания: <5 мА Частота RF: 433 МГц Режим работы RF: супергетеродинный Чувствительность приема: >97dbm Расстояние передачи: 20-50 м (открытое пространство) Режим декодирования: Программное обеспечение MCU декодирование Удаленное Хранение: 20 шт. Поддержка удаленного типа: код обучения 1527 код Режим работы: Мгновенный, тумблер, фиксация Размер печатной платы: 53,8*31,2 мм

Технические данные приемника:

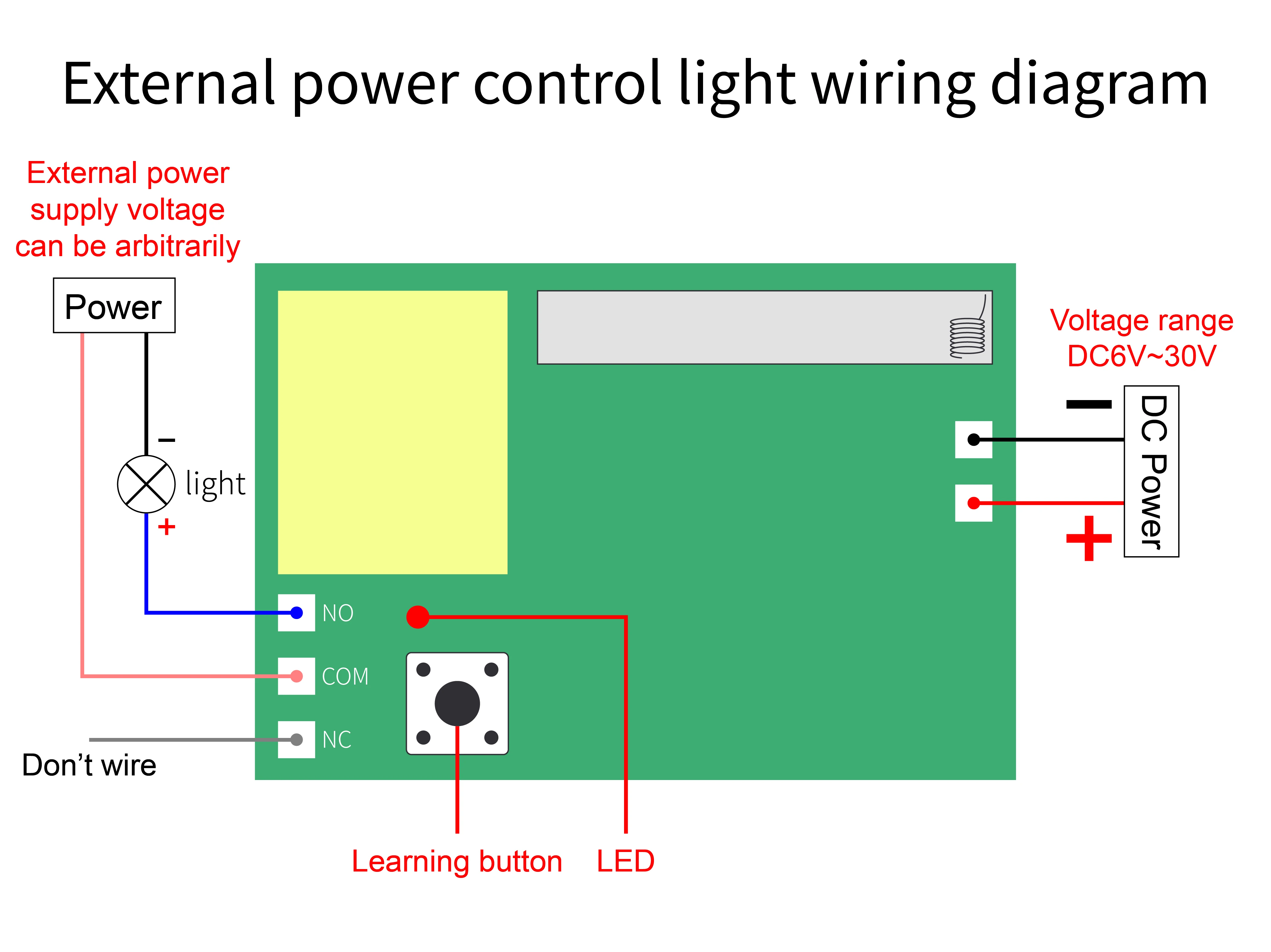

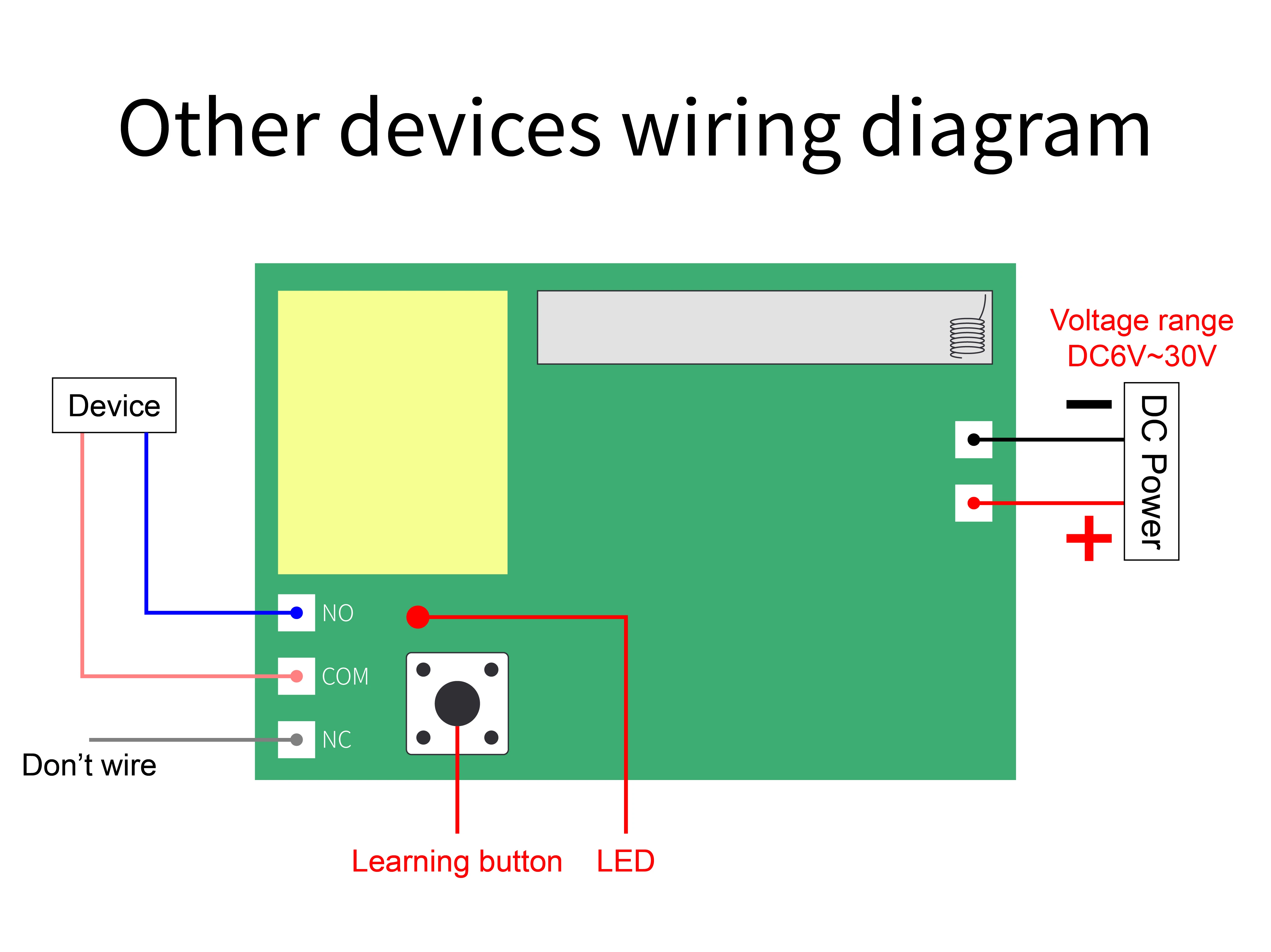

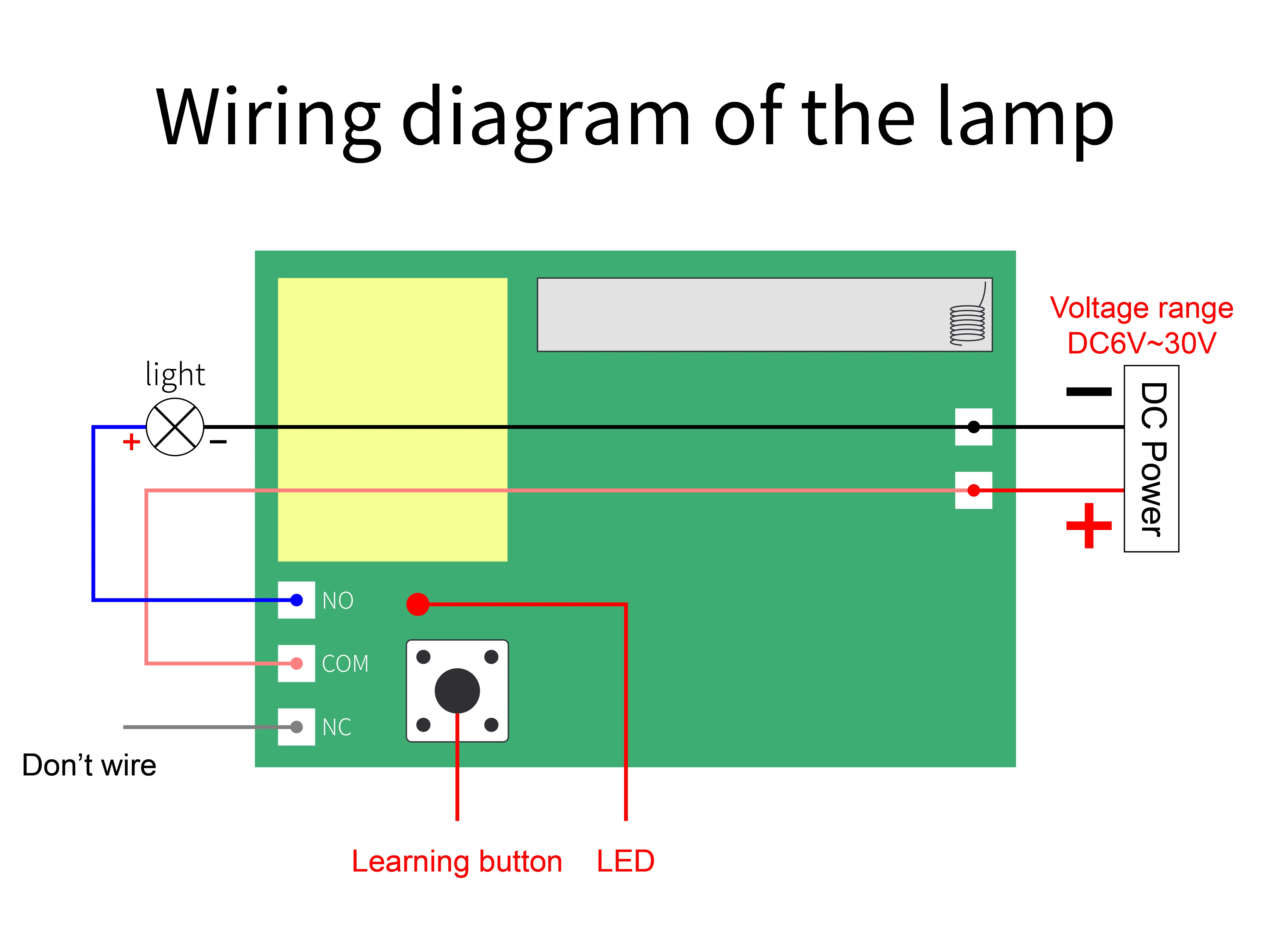

Партномер: KR2401A-4 Вход напряжение: 6V-30V Рабочий ток: 10A Максимальная мощность нагрузки: 300 Вт Частота: 433 МГц Поддержка формата кодирования: EV1527 Метод проводки: NC COM NO Режим работы: Мгновенный, переключаемый, задержка времени блокировки

Примечание: различные варианты включают различные упаковки

Посылка 1:

1 * QC-WP04433-1 пульт дистанционного управления (без батареи)

Комплектация 2:

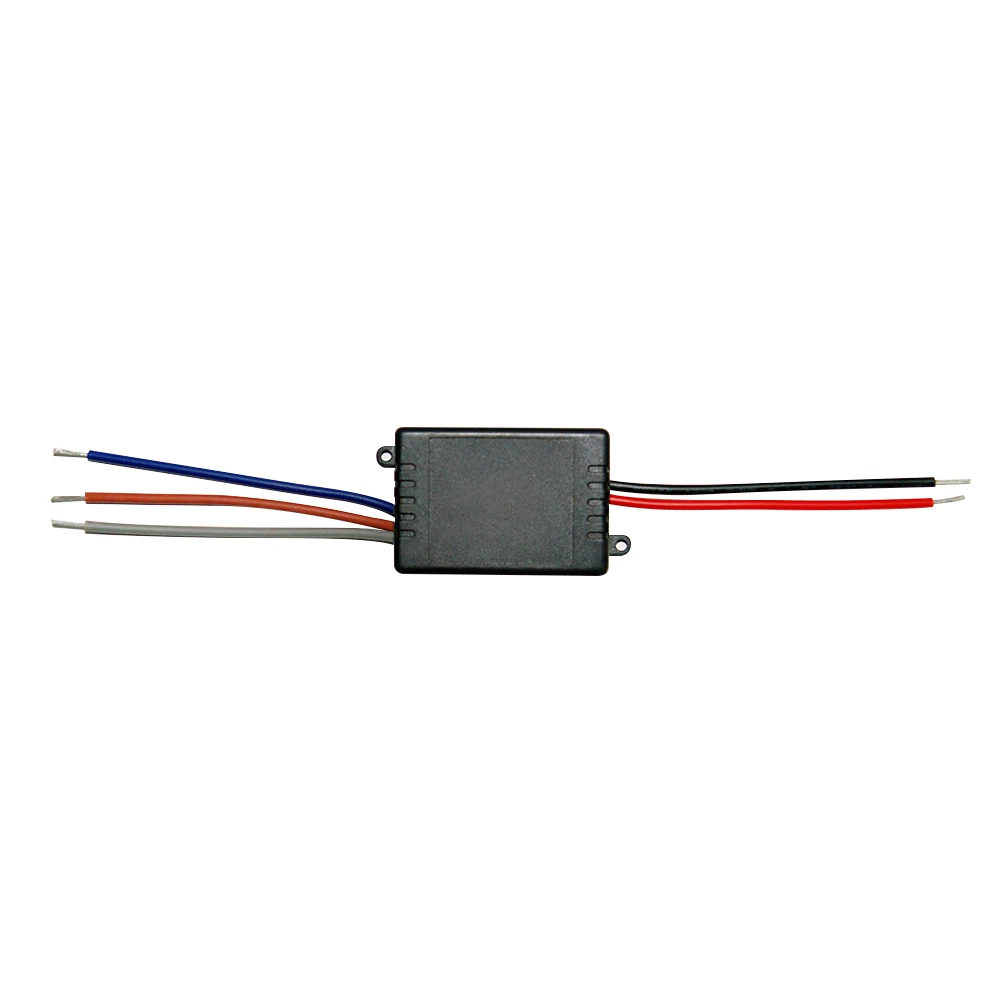

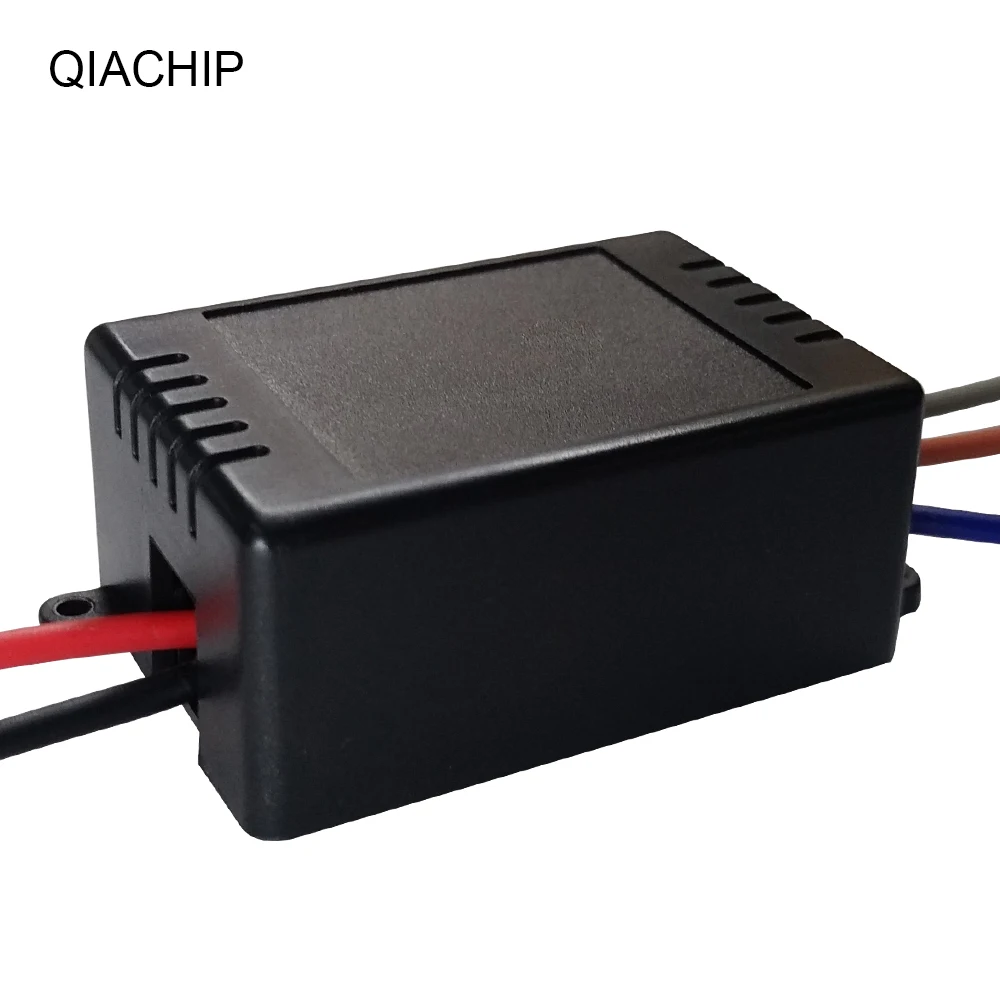

1 * KR2401A-4 модуль приемника (включая корпус)

Пакет 3 мм Толщина:

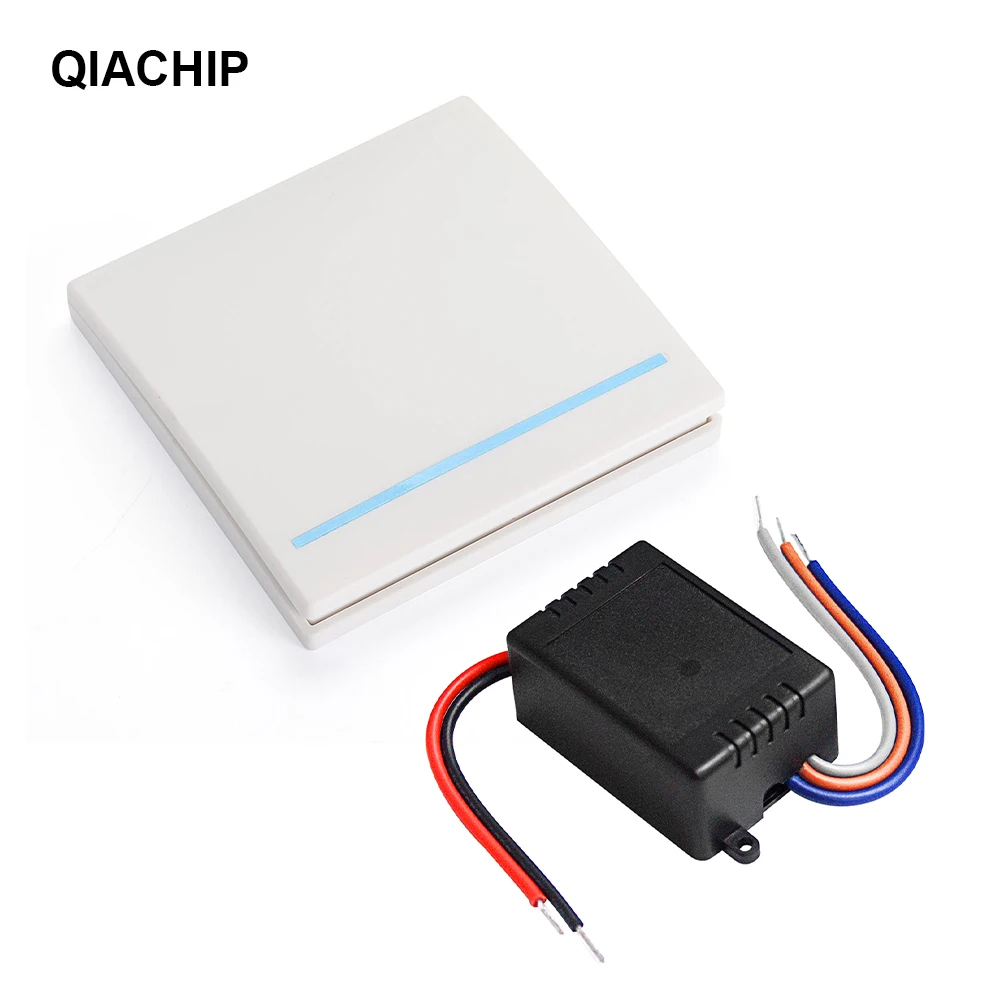

1 * QC-WP04433-1 пульт дистанционного управления (без батареи) 1 * KR2401A-4 модуль приемника (включая корпус)

Комплектация 4:

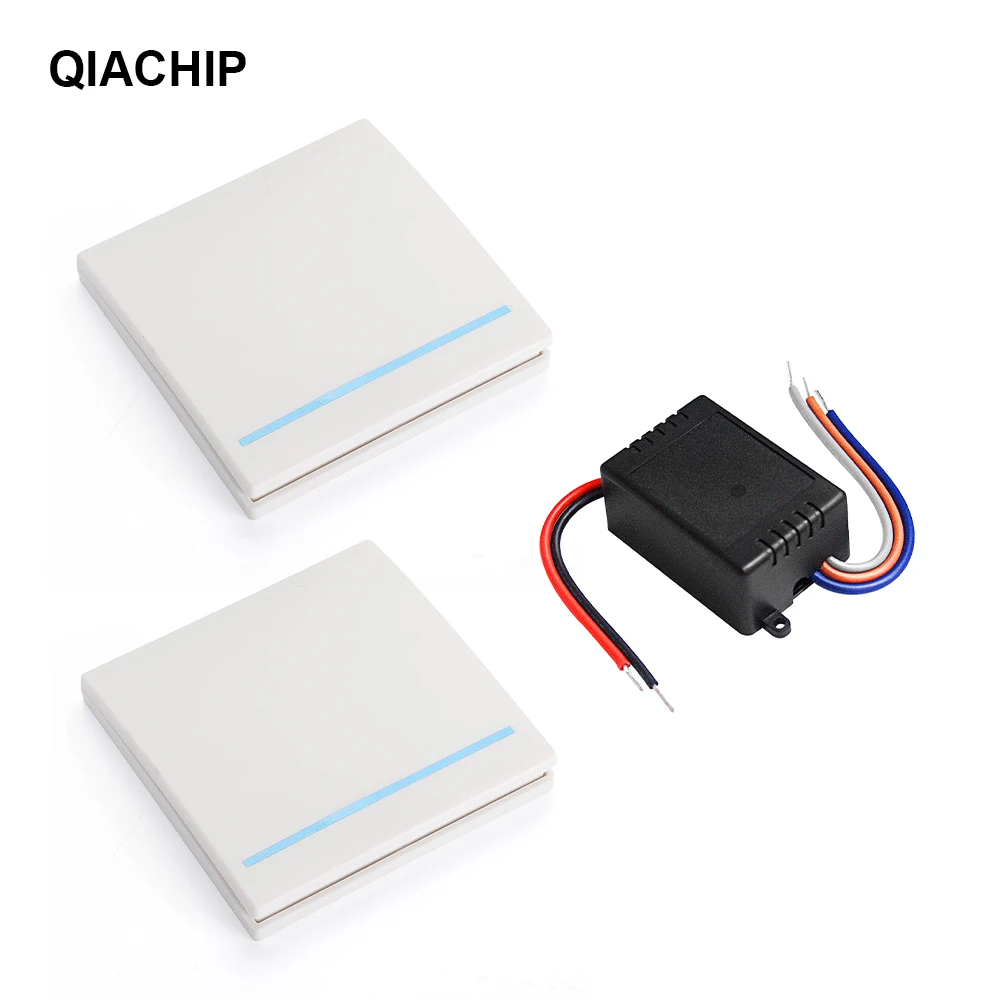

2 * QC-WP04433-1 пульт дистанционного управления (без батареи) 1 * KR2401A-4 модуль приемника (включая корпус)

Список Пакетов 5:

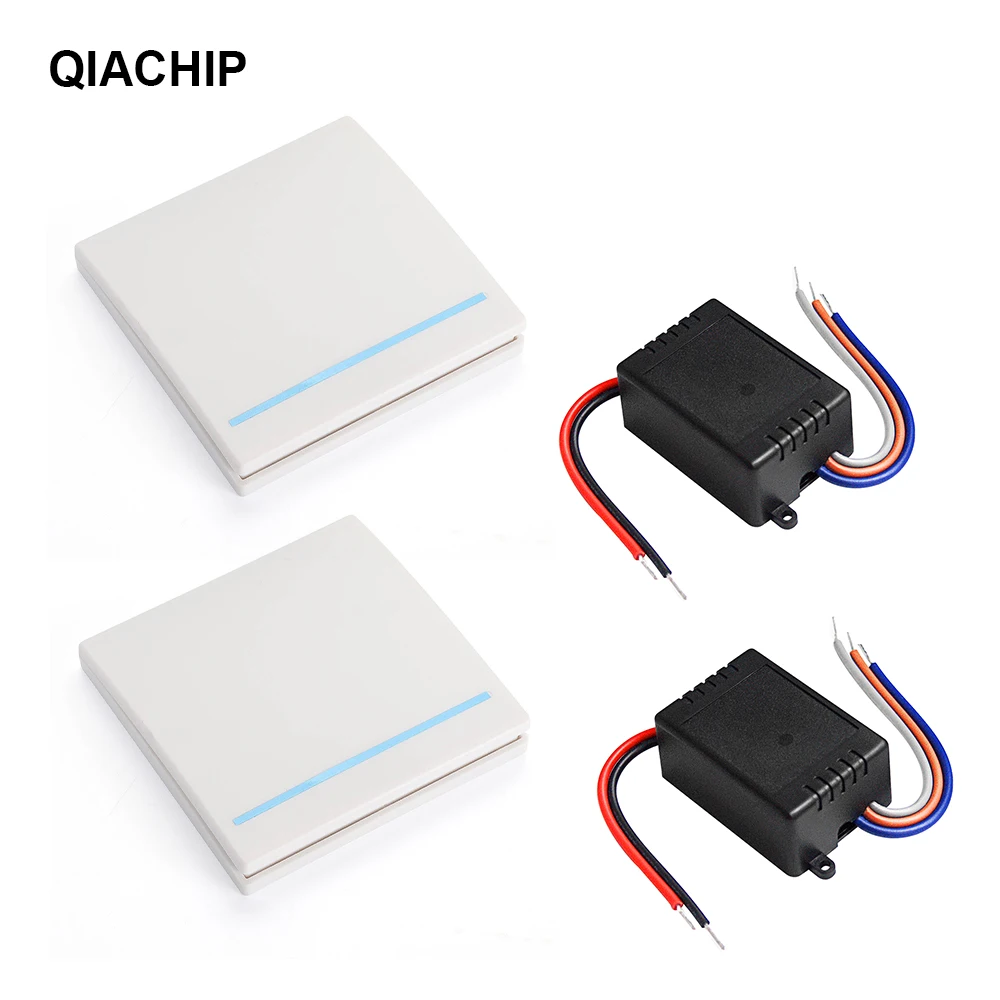

2 * QC-WP04433-1 пульт дистанционного управления (без батареи) 2 * KR2401A-4 модуль приемника (включая корпус)

Инструкции по уходу за изделием

Первый шаг: Очистите память приемника Нажмите кнопку обучения на приемниках в течение 8 раз, коды будут очищены. После очистки кода, все пульт дистанционного управления больше не может работать. Шаг 2: дистанционный передатчик и приемник с настенной панелью Нажмите клавишу обучения на приемнике дважды, она переходит в режим переключения. Подождите немного, светодиодный индикатор включится, он войдет в состояние обучения. Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается Обучение успешно.

О Рабочий режим:

Мгновенный: Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, реле отключается. Переключение: Нажмите, как только кнопка дистанционного управления, реле подключается, нажмите кнопку дистанционного управления дважды, реле отключается. Блокировка: Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, отключение реле.

Изучение кода: (мгновенный)

Нажмите кнопку обучения на приемнике один раз, он приходит в мгновенный режим настройки. Подождите немного, светодиод будет выключен, он войдет в состояние обучения. Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается. Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Изучение кода: (переключение)

Нажмите клавишу обучения на приемнике дважды, она переходит в режим переключения. Подождите немного, светодиодный индикатор выключится, он войдет в состояние обучения. Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается. Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Изучение кода: (фиксация)

Примечание: Когда вы выбираете режим блокировки, для того, чтобы узнать больше дистанционного управления, вам нужно узнать две разные кнопки, первый раз обучение включено, второй раз обучение выключено. Например: Кнопка A = ON, кнопка B = OFF Нажмите клавишу обучения на приемнике в три раза, она переходит в режим фиксации. Подождите немного, светодиодный индикатор на плате приемника будет мигать, а затем выключается. Нажмите кнопку дистанционного управления A. Светодиодный фонарик 5 раз. Нажмите кнопку дистанционного управления B. Светодиодный фонарик для 5 раз Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится. A = ON, B = OFF.
