Стандартные параметры версии

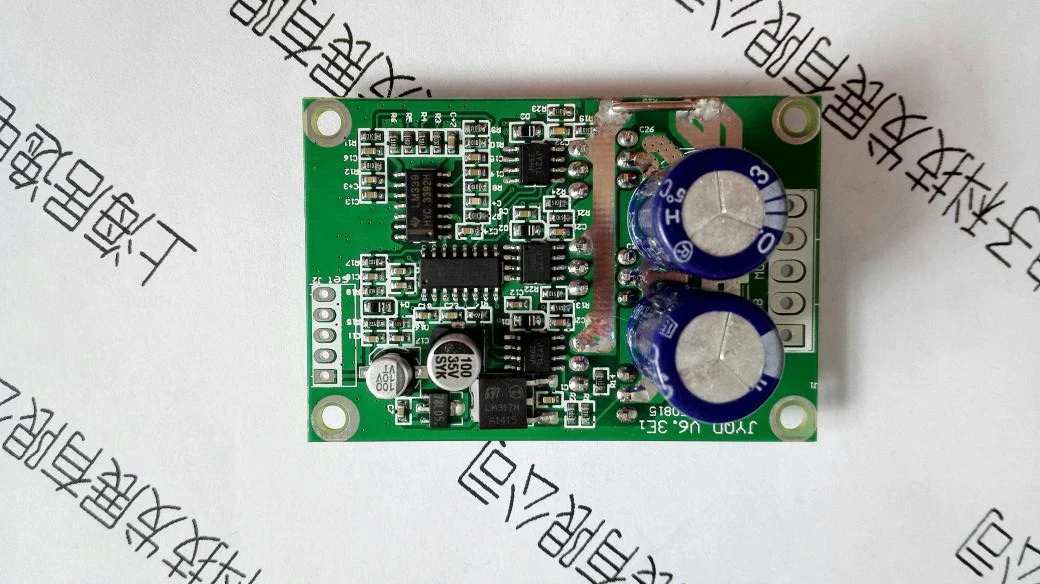

Модель платы драйвера: JYQD_V6.3E1
Диапазон напряжения: 12В-36В
Пиковый ток: 20А
Мощность привода: ≤ 500 Вт(Связанное с рабочим напряжением)

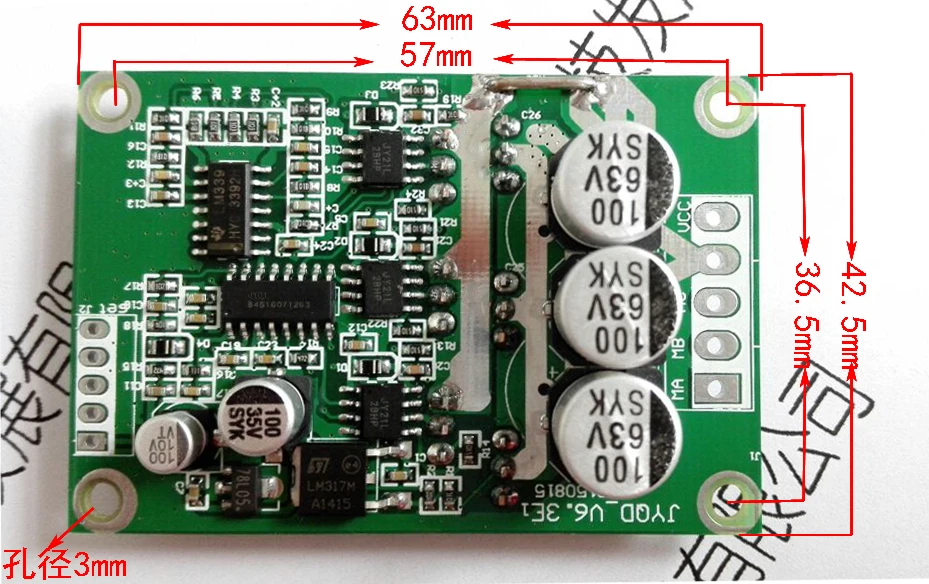

Размер: 63 мм * 42,5 мм * 17 мм

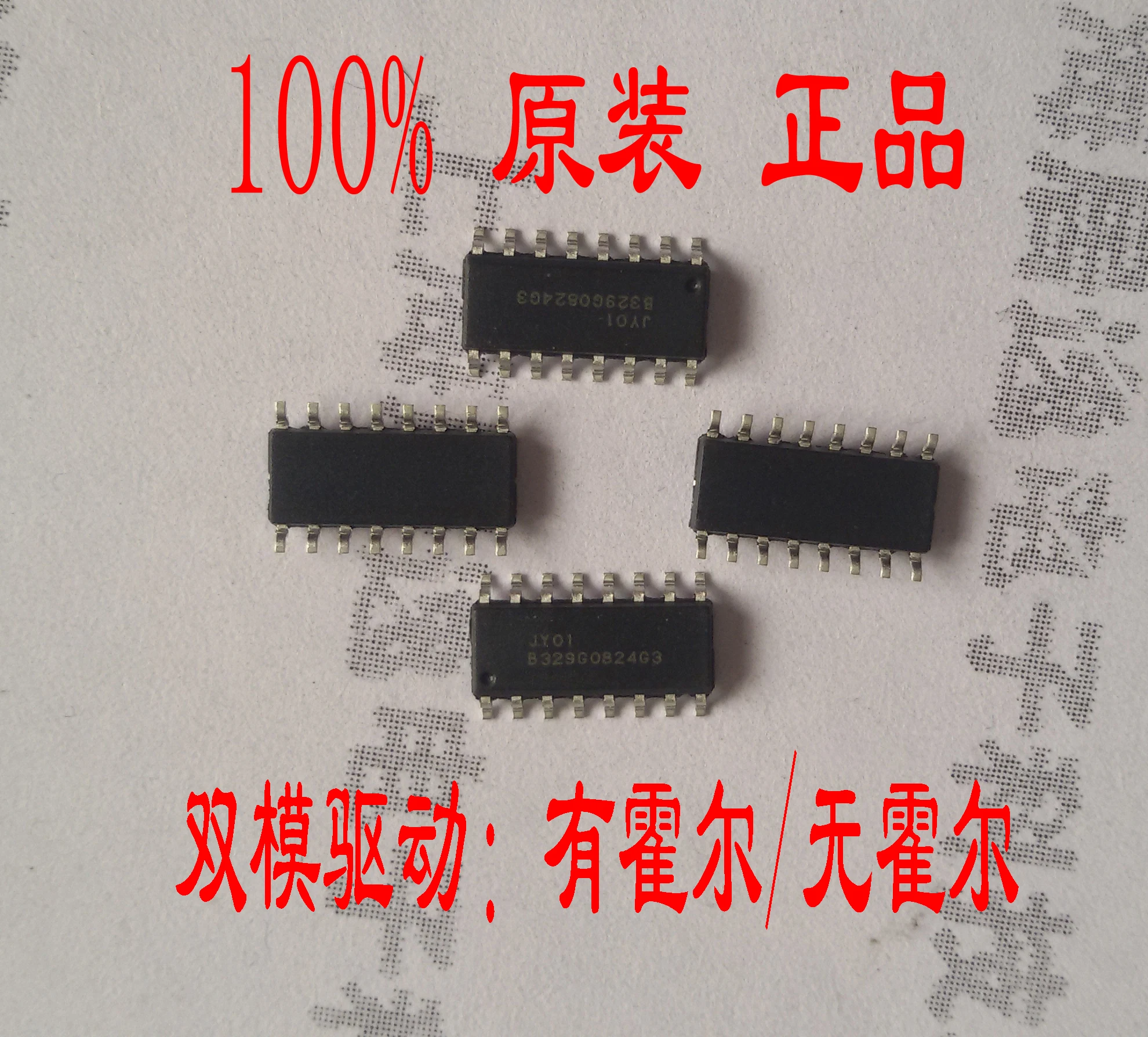

DriveIC: JY01 (информация может быть запрошена у службы поддержки клиентов) ссылка на покупку (изображение двигателя)
Функция регулирования скорости: регулирование скорости напряжения или управление микрокомпьютером с одним чипом (обратитесь в службу поддержки клиентов для получения данных о проводке управления микрокомпьютером с одним чипом.)
Стандартные параметры версии
Модель платы драйвера: JYQD_V6.3E1
Диапазон напряжения: 12В-36В
Пиковый ток: 20А
Мощность привода: ≤ 500 Вт(Связанное с рабочим напряжением)
Размер: 63 мм * 42,5 мм * 17 мм
DriveIC: JY01 (информация может быть запрошена у службы поддержки клиентов) ссылка на покупку (изображение двигателя)
Функция регулирования скорости: регулирование скорости напряжения или управление микрокомпьютером с одним чипом (обратитесь в службу поддержки клиентов для получения данных о проводке управления микрокомпьютером с одним чипом.)
Гарантийный срок: 3 месяца

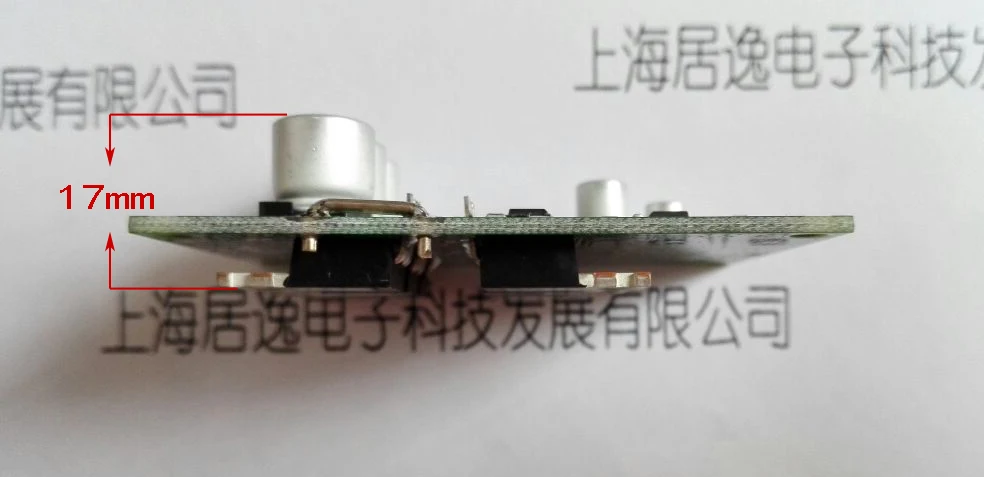

Стандартная версия: 63 мм * 42,5 мм * 17 мм

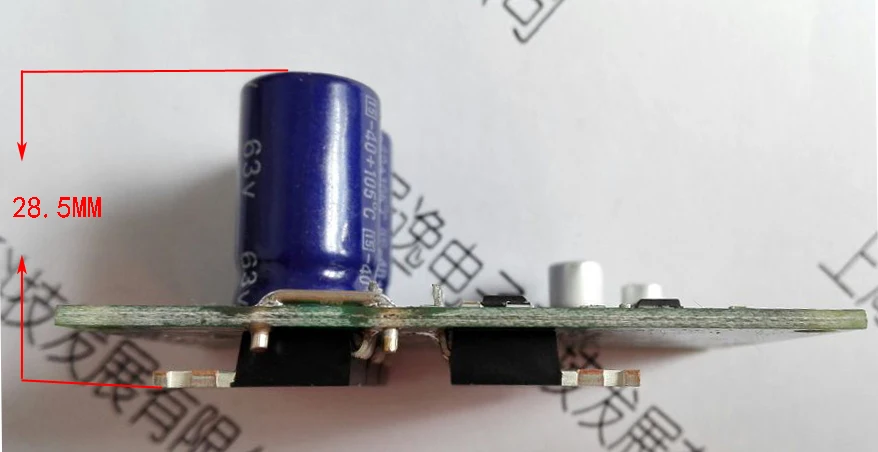

Специальное издание: 63 мм * 42,5 мм * 28,5 мм
Высота обычной версии (ниже)
Высота определенной версии (ниже)
Обычная версия и специальная версия имеют тот же метод проводки.

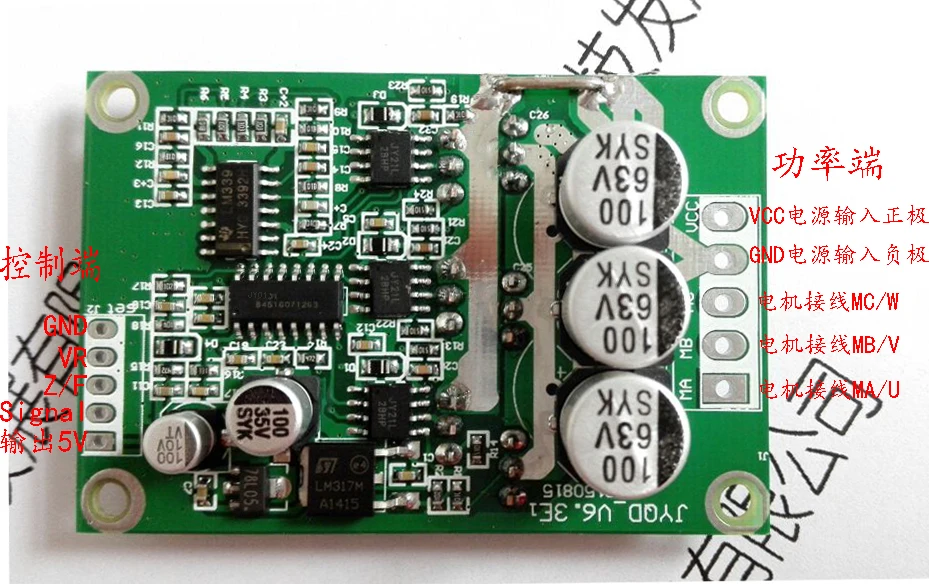

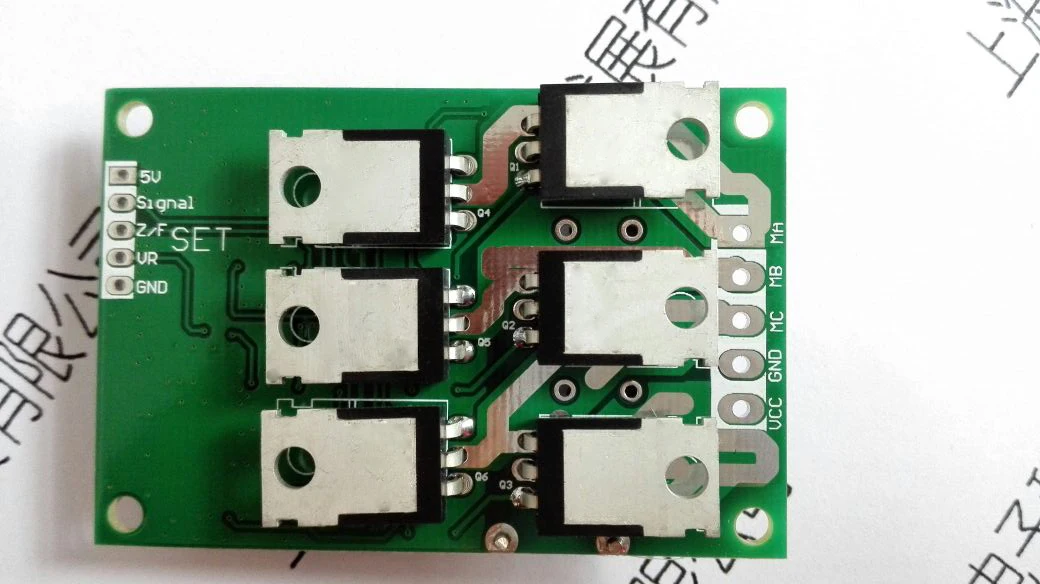

Инструкции по проводке терминала управления (левая сторона):
Описание порта сверху вниз
1. GND Land
2. Порт регулирования скорости VR метод проводки может управлять скоростью вращения или регулировкой скорости напряжения может управляться регулируемым сопротивлениемПримеры: Potentiometer20K 3-футовый позиционирование средней ступни один side5VPort один sideGNDThe порт контролируется регулировкой напряжения.
3. Z \ F метод проводки вперед и назад портов соединительное направление 5vone
4. Импульсный выходной порт с однократной скоростью, выход круга импульса = логарифм полюса для мотора × 3
5. 5 V контроль end5vнапряжение выходной порт
Инструкции по электропроводке (правая сторона):
Описание порта сверху вниз
1. VCC положительный входной порт источника питания (12в-36в)
2. GND мощность отрицательного входного порта
3. MC DC бесщеточный/один из трех проводов Холла БЕЗ МОТОРА
4. MB DC бесщеточный/один из трех проводов Холла-free motorV
5. MA DC бесщеточный/один из трех проводов Холла БЕЗ МОТОРА
Форма сигнала привода, если вы обнаружите какое-либо несоответствие, пожалуйста, свяжитесь со службой поддержки клиентов.
Пожалуйста, внимательно прочитайте это Примечание. В противном случае последствия будут на ваш собственный риск.
1. Этот продукт является голой доской. Любая проблема сварки повлияет на вторичные продажи и не будет возвращена., можно отремонтировать бесплатно
2. Наш Экспресс-экспресс по умолчанию-это срок доставки Guotong Express is3-7Within дней, если родители должны получить товар быстро, они могут сообщить службе поддержки клиентов, чтобы отправить SF для оплаты. авиационные части SF, прибрежные районы generally2Tian, Наземные транспортные части are3Tian
Если используется в60 ВтНе требуется радиатор, больше60 ВтОбязательно добавьте радиатор, эффективность вождения снижена без теплоотвода. чрезмерная температура приведет к постоянному повреждению.! площадь теплоотвода зависит от рабочей среды. (Рекомендуемая площадь рассеивания тепла больше200Квадратный сантиметр)! обязательно обратите внимание на обратную сторону при установке радиатора.6ТолькоMOSПроблема изоляции трубы, если она не изолирована, будет постоянно повреждена как приводная пластина! рекомендуется добавить теплопроводящую силиконовую смазку с обеих сторон изоляционного листа при добавлении изоляционного листа.!

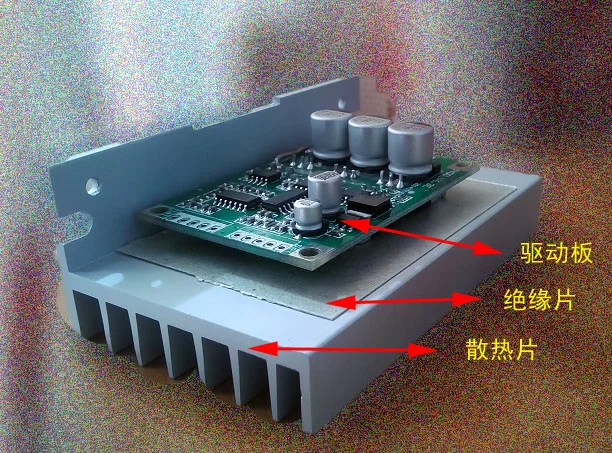

Пример установки схемы теплоотвода:
Изоляционный лист нажимается на теплоотвод, чтобы избежать задней части приводной пластины.6Короткое замыкание только труб, Теплопроводящая силиконовая смазка предпочтительно добавляется к обеим сторонам изоляционного листа.
