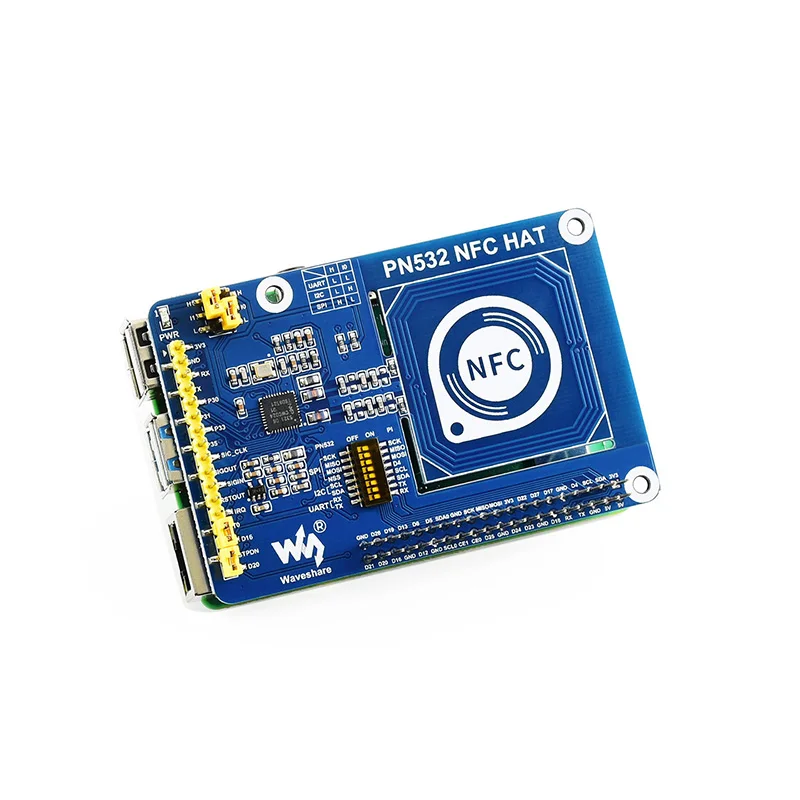

Плата расширения Raspberry Pi NFC PN532 RFID модуль связи ближнего поля считыватель карт доступа

Моднявка = ckeditor

Этот продукт предназначен для связи с raspberry PI ближнего поля (плата расширения NFC, с использованием PN532, Поддержка I2C, SPI и UART трех интерфейсов, используется для связи NFC 13,56 МГц.

Близкая к полю коммуникация (NFC)-это новая технология беспроводной связи с коротким диапазоном, которая позволяет бесконтактной передаче данных (в пределах 10 см) между электронными устройствами для обмена данными. Он широко используется в системах контроля доступа, автобусных картах, картах питания и других мобильных платежных системах. Этот продукт основан на основном дизайне NFC chip PN532, поддерживает различные интерфейсы связи, позволяет вашему raspberry PI легко достичь NFC функций.





Особенности:



Raspberry Pi 40pin GPIO интерфейс, подходит для материнской платы серии Raspberry Pi

Встроенный чип PN532, Поддержка MIFARE/NTAG2xx и других NFC/RFID карт

Поддерживает интерфейсы 12C, SPI и UART и может переключаться между различными интерфейсами через перемычки и переключатели

Контакты управления выводом для легкого доступа к STM32/Arduino и другим основным контрольным платам

Предоставление полного руководства по вспомогательным материалам (Raspberry Python/C, STM32, Arduino и другие образцы программ)





Параметры:



NFC чип: PN532

Рабочее напряжение: 3,3 v /5V

Рабочий диапазон: 13,56 МГц

Интерфейс связи: I2C, SPI, UART (по умолчанию)

Скорость передачи данных от производителя: 115200 BPS

Рабочий режим:

Режим чтения, поддерживает ISO/IEC 14443A/ MIFARE механизм

Режим считывания, поддержка механизма FeliCa

Режим считывания, поддержка ISO/IEC 14443B механизма

Режим работы карты, поддержка ISO 14443A/ MIFARE механизма

Режим работы карты, Felica механизм

ISO/IEC18092, ECM340 точка-точка





Применение:



Бесконтактной платежной системы

Ссылки на устройства bluetooth и wi-f

Функции обмена информацией в социальных сетях, такие как контакты, фотографии и видео

NFC приложения для смартфонов

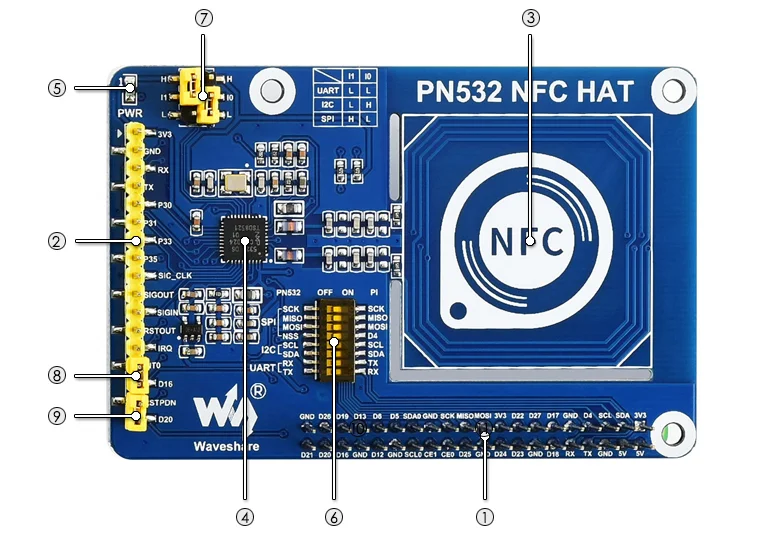

Интерфейс:

1.Raspberry Pi GPIO интерфейс, легкий доступ к Raspberry Pi

2. Интерфейс управления PN532, легкий доступ к STM32 и другой основной плате управления

3. NFC индукционная катушка



Описание устройства:

4. Основной чип управления PN532, чип NFC

5. Мощность индикатор



Описание джемпера:

6. Наберите переключатель кода

Выберите PN532 pin и raspberry pie GPID для подключения.

Интерфейс UART/I2C/SPI не может быть подключен к raspberry pie одновременно, в противном случае нормальная связь будет невозможна.

7. Выбор режима:

От I0 до L, от 1 до L: включить UART

От I0 до H, от I1 до L: включить I2C

I0 connect L, I1 connect H: включить SPI

8. Перейти в линию

Подключите raspberry PI D16 pin в качестве сигнала ответа

9. RSTPDN jump line

Подключите raspberry PI D20 pin в качестве сигнала сброса





Информация о товаре:

Www.wav eshare.net/wiki/PN532 NFC шляпа
