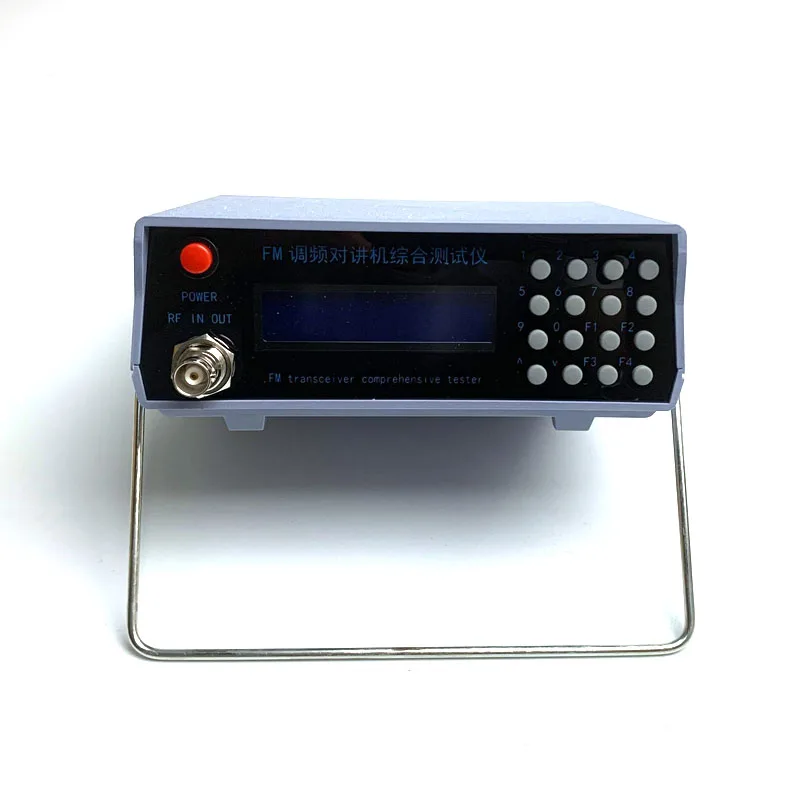

FM рация интегрированный тестер (функция источника радиочастотного сигнала, функция счетчика мощности, функция счетчика частоты, Функция измерения звука)
Во-первых, измерение уровня выбросов
1. Измерение частоты 10 МГц ~ 900 МГц разрешение 1 КГЦ или 0,1 кГц
2. Мощность измерения 0,1 Вт ~ 64W (чем больше Мощность, пожалуйста, для того чтобы сократить время теста во избежание перегрева)
3. Измерение звука 50 Гц ~ 260 Гц аналоговый дозвуковой и стандартный цифровой дозвуковой
Во-вторых, получения измерений
1. Генератор радиочастотных сигналов 1 МГц -- 470 МГц
2. Выходной уровень: от-132dBm до-90dBm
3. Однотонная Модуляция: 1 кГц 2 кГц 3 кГц опционально, Выходная Модуляция: 3K
4. Дозвуковой выход: 50 Гц --- 260 Гц аналоговый дозвуковой и стандартный цифровой дозвуковой, амплитуда выхода: 0,5 K
В-третьих, тест на релейную станцию
Предназначен для U/V ретранслятора и FM радио отладки и разработки измерений. Генератор сигналов может работать в дуплексном режиме, то есть тестируемая машина находится в передающем состоянии и не влияет на работу генератора и используется для измерения в состоянии переадресации релейной станции.
В-четвертых, рабочее напряжение: 8-12 В постоянного тока (DC)
Пять, рабочий ток: 200 мА
Шесть, случайный без источника питания, без тестовой линии, без бумажного руководства
Инструкция по комплексному тестированию Walkie-talkie
Режим источника:
Первая линия слева частоты (0,5-470 м), правая сторона Выходная мощность (-платье принцессы для девочек ростом 90 - -131dBm)
Вторая линия слева от подаудиосигнала (50,0-280,0 Гц произвольный аналоговый подтон и 105 наборов цифровых подтонов) правый модуляционный звук (1-3K) В правом нижнем углу отображается Входная мощность
Клавиша номера: прямой вход для курсора, указывающего на элемент
Кнопки вверх и вниз: шаг регулировки курсора указывает на значение элемента
Клавиша F1: курсор указывает на движение (нажмите и удерживайте, чтобы переключиться в режим счетчика частот)
Клавиша F2: клавиша заднего пространства
Клавиша F3: функциональная клавиша, когда курсор указывает на выходную мощность, подтон и звук модуляции, это функция переключения цикла. Например, когда курсор указывает на выходную мощность, ключевой функцией является выход сигнала переключателя цикла.
Кнопка F4: не используется
Аналоговая подтональная Настройка: непосредственно введите подаудиоточку 4 цифры, не хватает 4 цифр спереди «0», вход 88,5 Гц 0, 8, 8, 5
В настоящее время в том случае, если вы пользуетесь клавиши вверх и вниз, чтобы настроить его в 0,1 Гц шагов, в том случае, если вам нужно ввести 0, 0, 0, 0 со стандартным 50 наборов subsonic регулировки, затем используйте кнопки вверх и вниз для регулировки от первого стандарта subsonic 67Hz.
Цифровая подтональная Настройка: вход 3 цифры подтональный код и нажмите F3. 023 первый вход 0, 2, 3 и затем нажмите F3, чтобы установить успешно. Нажмите F2 для переключения между цифровыми и подтонами I и N. Ключ будет добавлен или вычтен из 105 наборов цифровых подтонов.
Значение 0 для модулированных и подтонных эквивалентно ВЫКЛ.
Шаг настройки частоты: Когда курсор указывает на частоту, нажмите на частоту, отображаемую в настоящее время F3, чтобы сохранить как частоту шага.
Частотомер режим:
Первая линия слева от частоты, правая сторона режима измерения Авто/Мануа (для того, чтобы иметь возможность одновременно измерять передачу рации или ретранслятора, выберите автоматический режим)
Вторая линия слева от подаудио правого разрешения частоты (1K/0,1 K) (Для того, чтобы иметь возможность проверить частоту передачи частоты домофона или ретранслятора, можно выбрать 0,1 k будет более точным) Нижний правый угол показывает входную мощность
Клавиша номера: не используется
Кнопки вверх и вниз: не используются
Клавиша F1: Длительное нажатие для переключения в исходный режим
Ключ F2: не используется
Ключ F3: Переключение разрешения частотного метра 1K/0,1 K
Ключ F4: Переключение режима измерения автоматически/MANUA автоматически блокирует и обнаруживает дозвуковой сигнал после обнаружения стабильной частоты и отображает результат до тех пор, пока сигнал не исчезнет. После того, как сигнал исчезнет, он продолжает повторно обнаруживать и ждать новой стабильной частоты. (Вы можете обнаружить стандартные и нестандартные аналоговые подтона, отправленные радио самостоятельно. Если радио является цифровым подтоном, может быть обнаружен только Стандартный цифровой подзвук. Нестандартный цифровой подтон не может быть обнаружен.)
На MANUA частота обновления обнаруживается в режиме реального времени для обычного частотного метра.
Примечание: в любое время, если есть вход питания, Входная мощность отображается в правом нижнем углу.

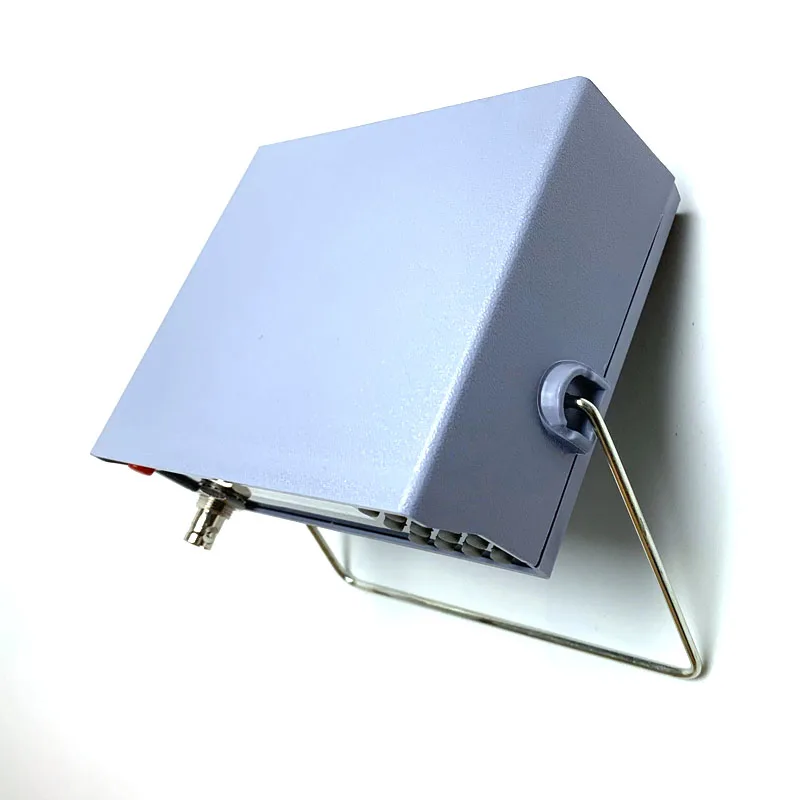

Размеры: 160*160*65 мм (включая выступающие части)
После калибровки по HP8921A радио комплексный тестер:
1. Точность частоты составляет в пределах 50 Гц отклонение
2. Сила выходного сигнала в сегменте v эквивалентна мощности HP8921A.
3. Сила выходного сигнала сегмента U на 4dbm больше, чем у HP8921A (в чехол слабый сигнал выхода, например, когда инструмент отображает-125dbm, фактическое значение-121dbm), и сильный сигнал на выходе такой же, как HP8921A (например, Когда он около-90 дБм)
4. Аудио модуляция выходного сигнала 3K
5. Дозвуковой модуляции в выходной сигнал является 0,5 K
6. Минимальный ввод мощности, требуемый для функции частотного метра, составляет 1 мВт (внешняя антенна, 1 Вт рация может быть измерена на близком расстоянии)
7. Измеритель мощности и он эквивалентен значению в HP8921A выше 0,2 w, и значение дисплея составляет около 20% больше, чем фактическая стоимость в тех случаях, когда она составляет менее 0,2 Вт (можно предположить, что эта сумма является 4 причины).
8. Когда тестовая мощность превышает 5 Вт, пожалуйста, Сократите время тестирования соответствующим образом, чтобы избежать испытаний высокой мощности в течение длительного времени, потому что внутренний радиатор ограничен по размеру и избегает перегрева. Если вам нужен высокомощный долгосрочный тест, пожалуйста, увеличьте площадь радиатора и заставьте вентилятор. Вентилятор охлаждения.
9. Если вы обнаружите, что в маленьком комплексном тесте нет выхода сигнала, вы можете вводить в исходном режиме: 001,0000, чтобы увидеть спектр 498M, у двух частот 499M нет сигнала, если нет выхода, вы можете отправить его только для ремонта.
