TTL_UART to LIN Bus модульCar Bus K_LIN Bus LIN анализатор данных

Разработка схемы модуля TJA1020 (все импортные промышленные чипы), основное оборудование useLINBus, мониторинг и обслуживание связи.

Модуль имеет зеленый индикатор питания, он будет светильник после источника питания.. Измеренная скорость передачи данных модуля может reach57600bps. Рекомендуется, чтобы Максимальная рабочая частота была меньше 20 кбит/с.

Этот модуль является только модулем преобразования уровня, не Участвуйте в преобразовании анализа, например, протоколов программного обеспечения. Модуль подключен к компьютеру. Время в коммуте, компьютер может получить данные, но если вы хотите Общаться с вашим подчиненным устройством в качестве хоста, вы не можете достичь его., компьютерный рот не может быть произведен. LINIn agreement13bitStart положения, он может быть подключен к плате развития, такой как один чип Микрокомпьютер. 。

Этот продукт не предоставляет программное обеспечение, техническая поддержка соглашения, пожалуйста, будьте внимательны.

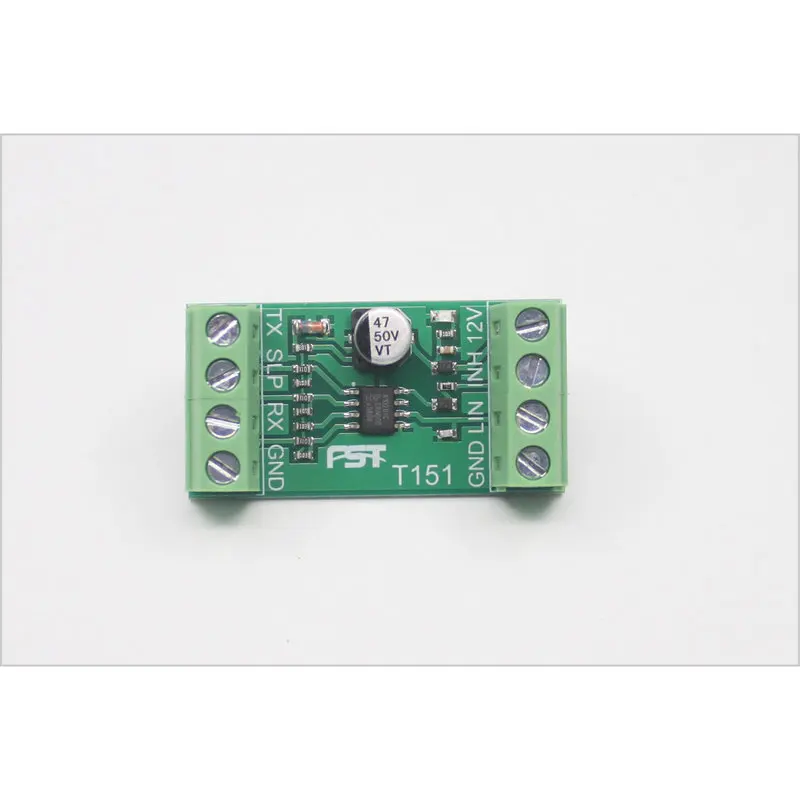

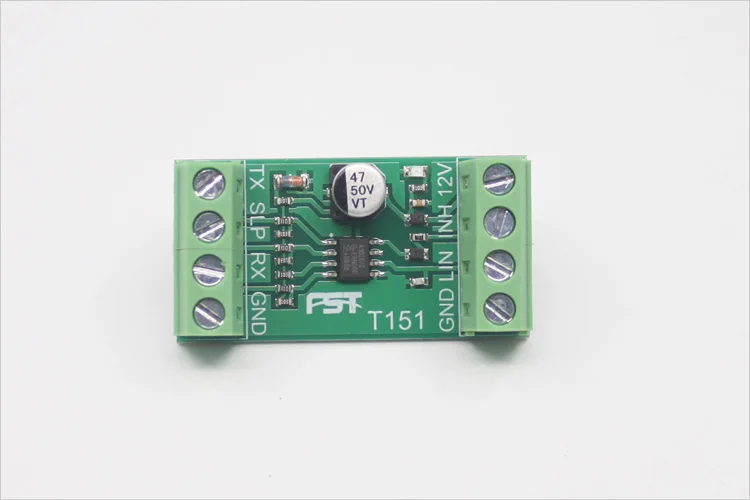

Интерфейс Описание:

12 В --- 12 В положительного полюса источника питания

INH --- используется в хост-режиме, и провод подключен к одной части.(ReferenceJTA1020Data document)

LIN --- подача заявки на linbus

GND --- 12 vотрицательный Полюс источника питания

TX --- TTLSerial port data output

SLP --- сна

RX --- TTLSerial port ввод данных

GND --- заземляющий провод, необходимо делить землю

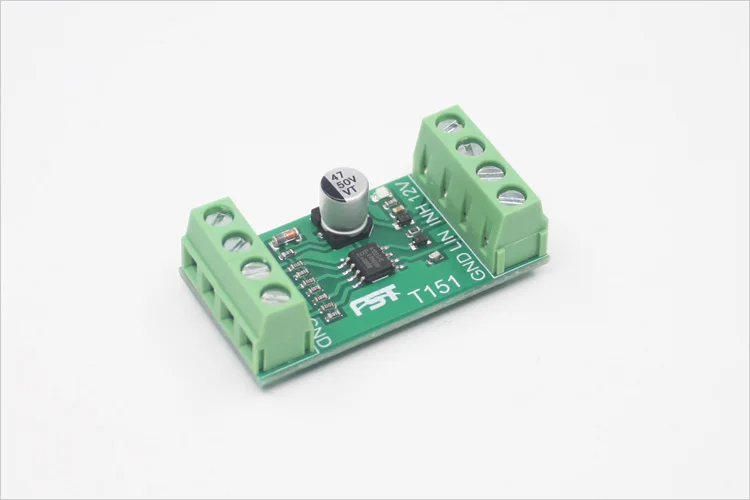

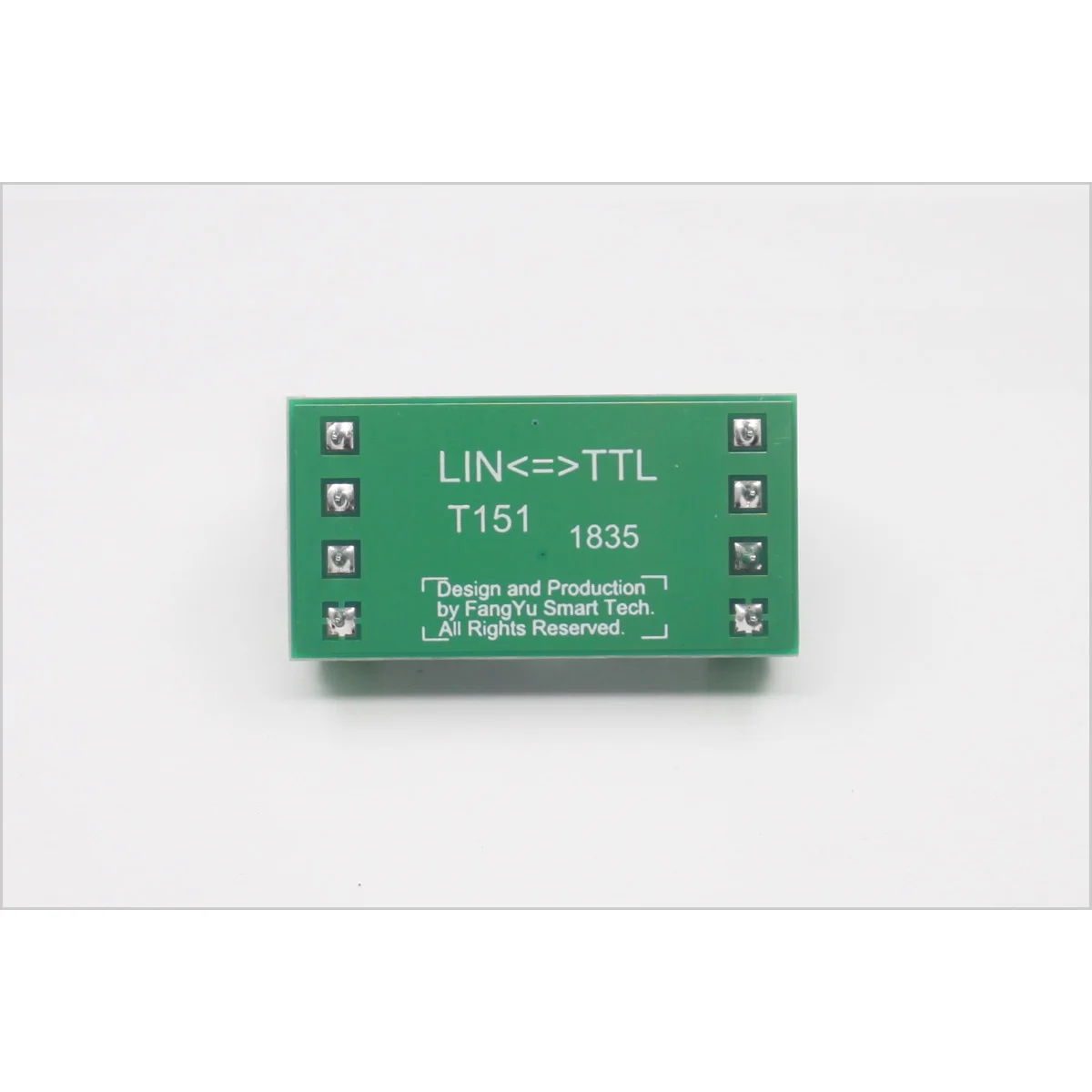

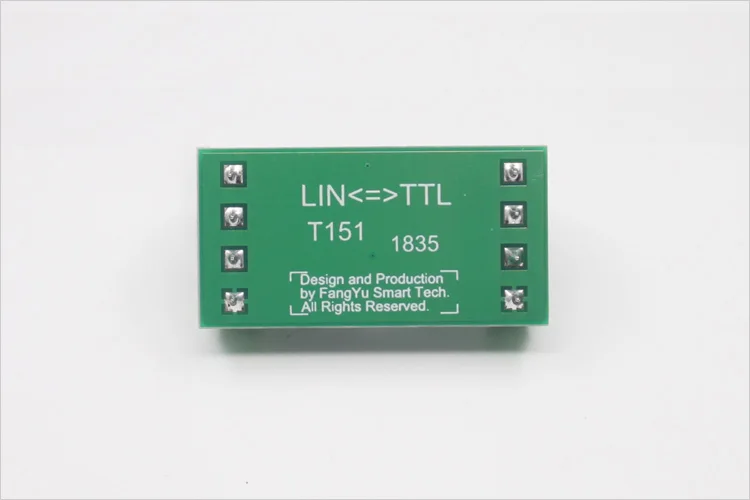

Продукт Дисплей
