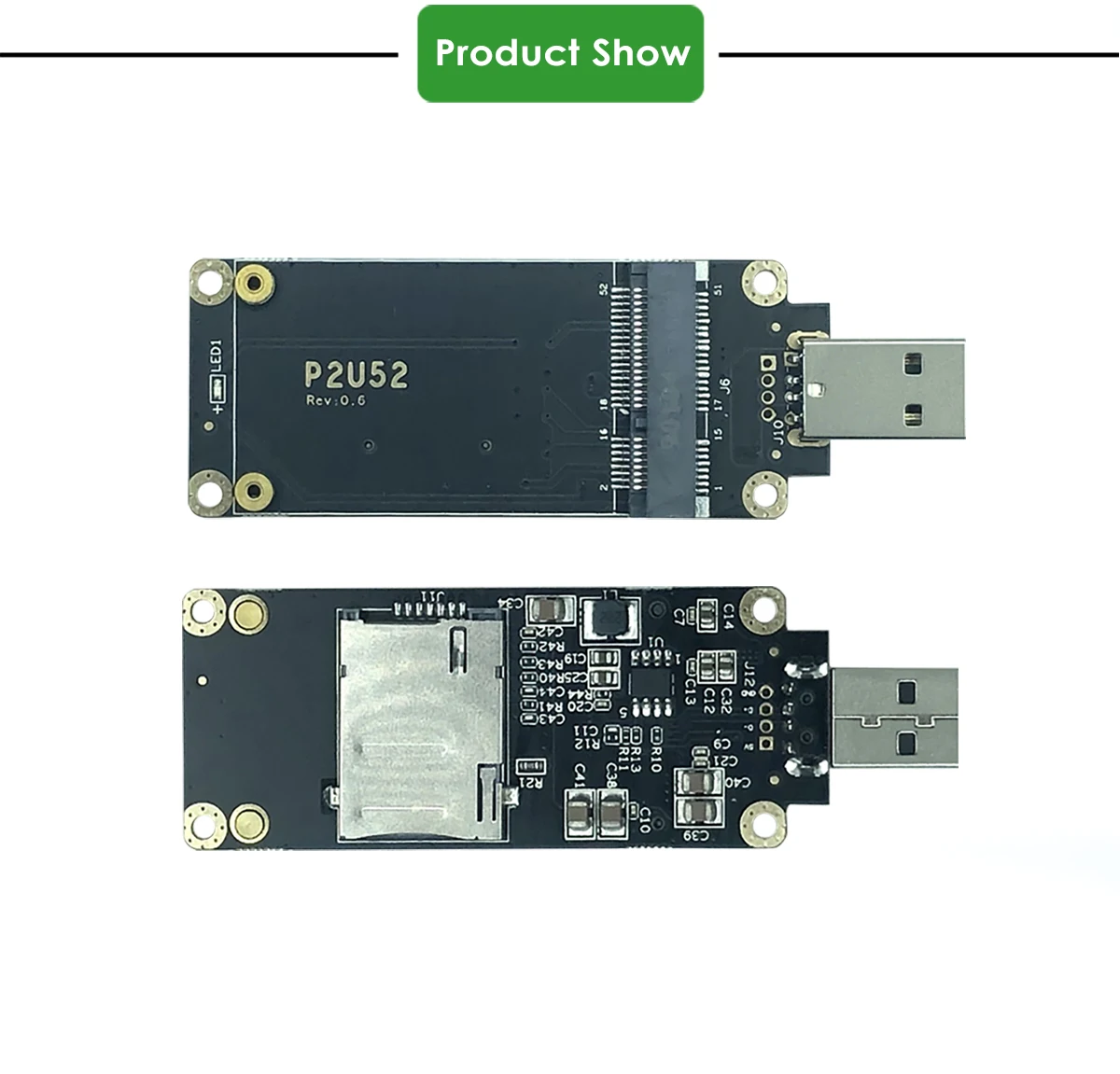

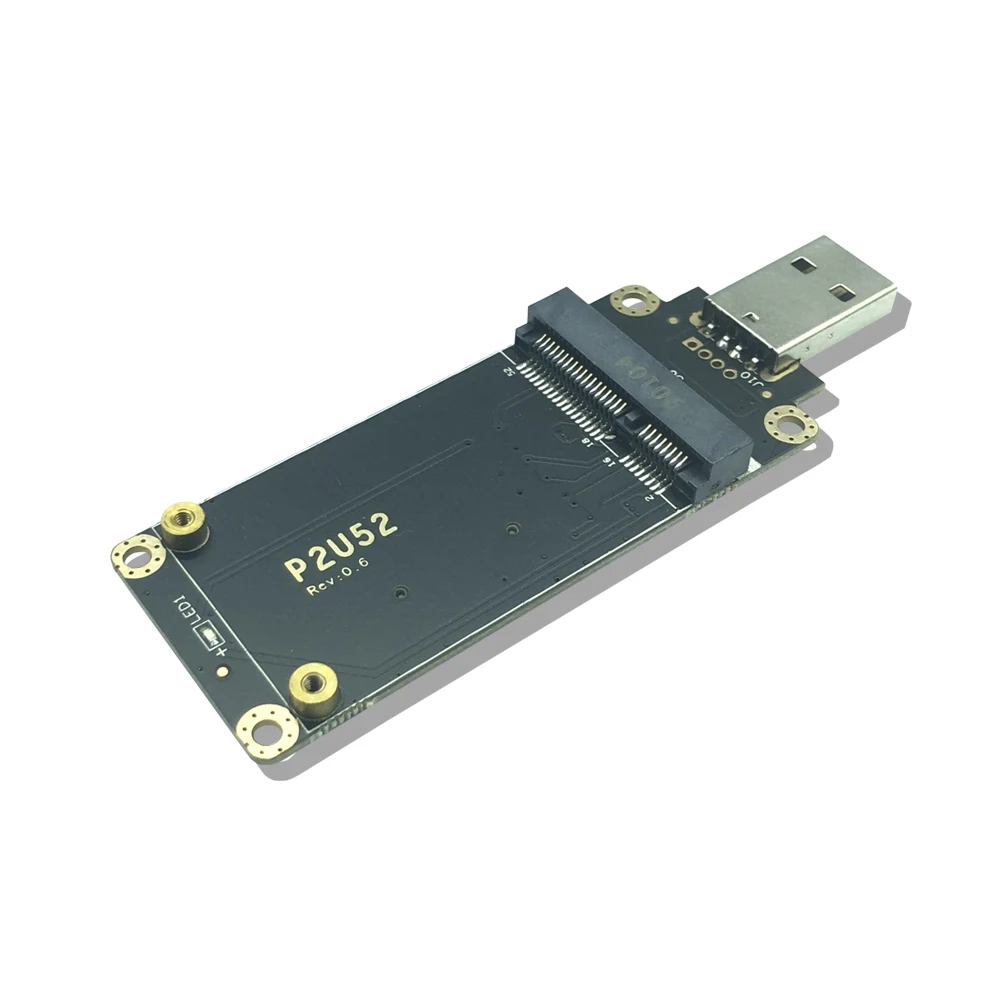

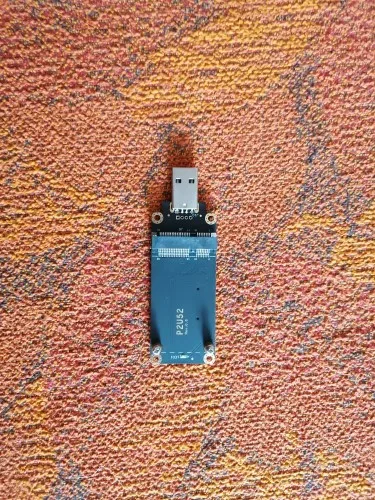

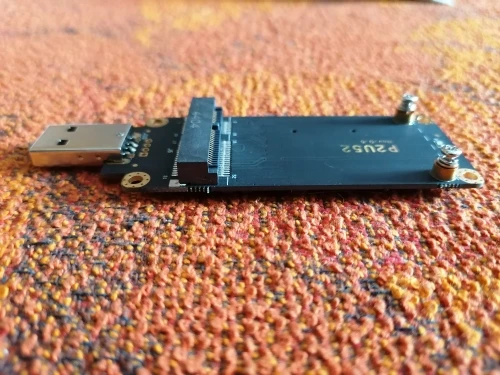

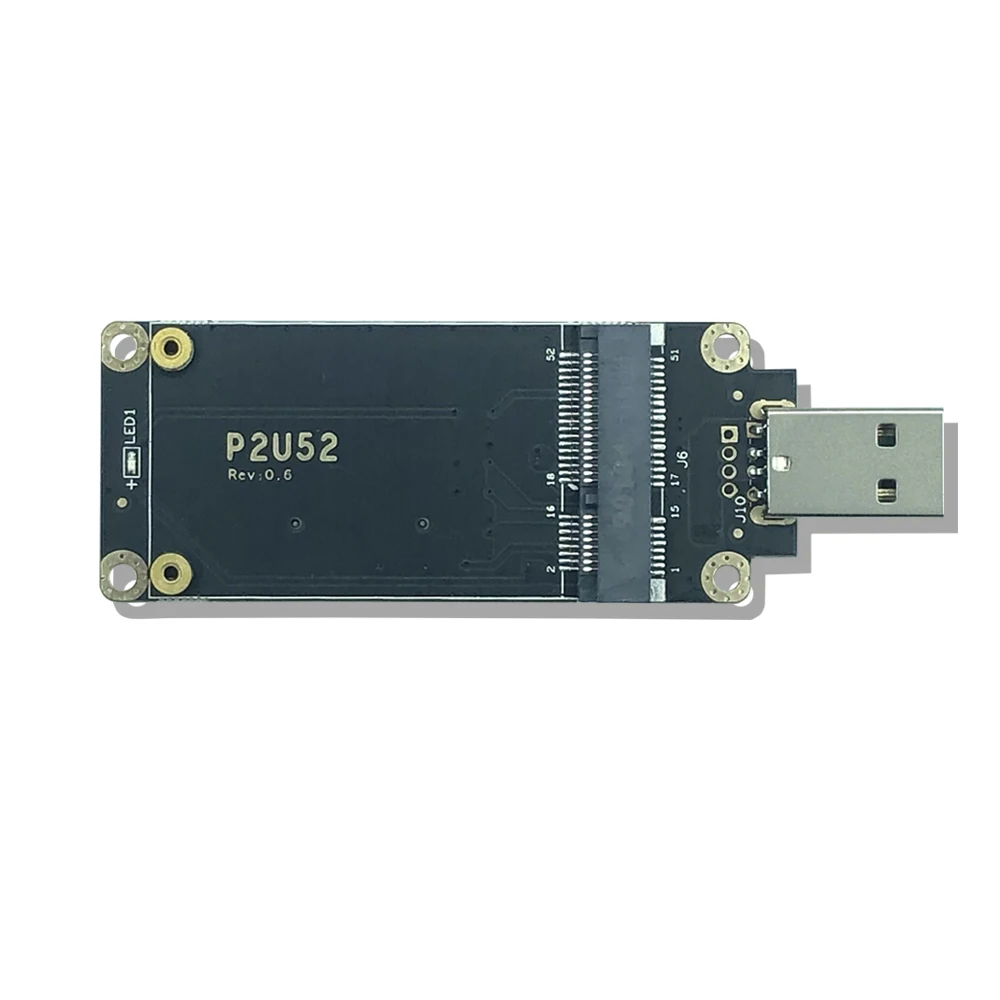

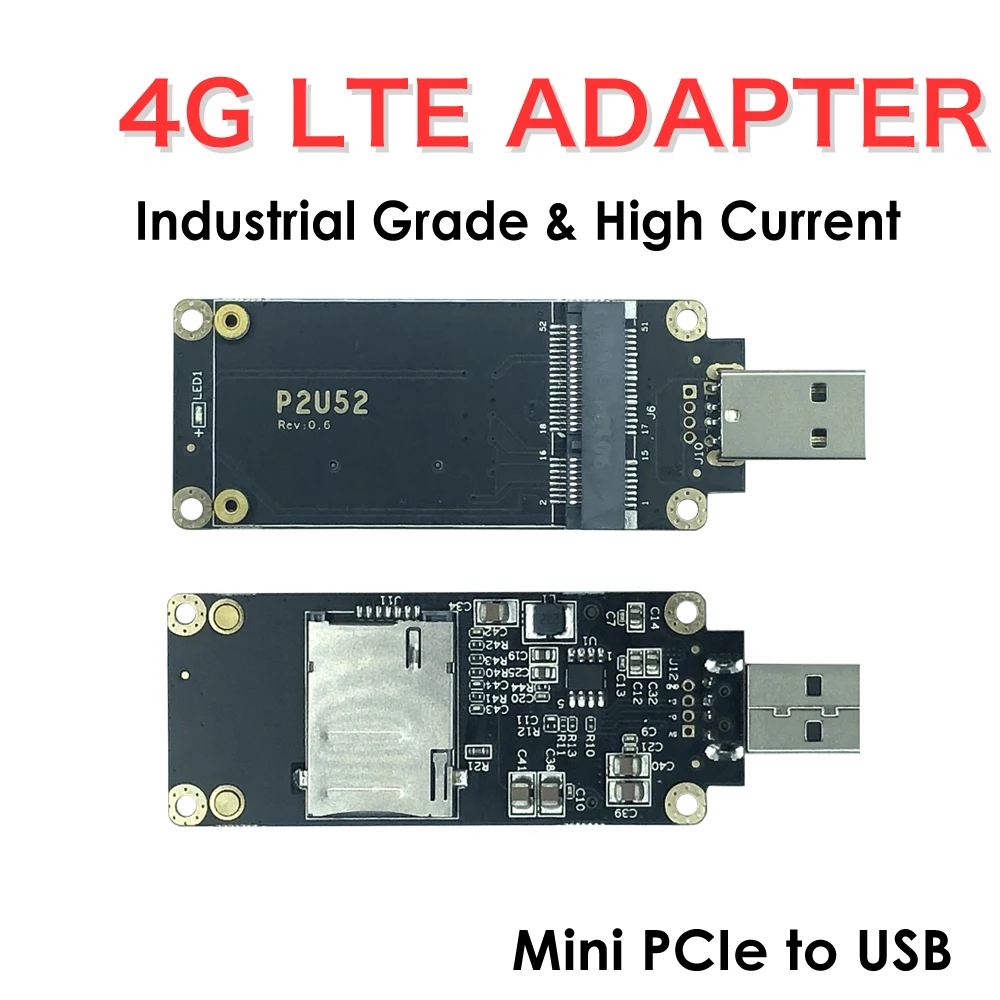

4G LTE промышленный мини PCIe к USB адаптер с слотом для SIM-карты
Совместим со всеми беспроводными модулями 3G,4G на рынке, такими как HUAWEI, ZTE, AIRCARD, LONGSUNG, YUGA, QUECTEL, MEIG, SIMCOM, SAMSUNG, HUAYU, DTT и т. д.
Модуль тестирования используется для, а также модуль Wi-Fi (шина USB) и интерфейсная карта Mini PCI-E (шина USB) через разъем USB.

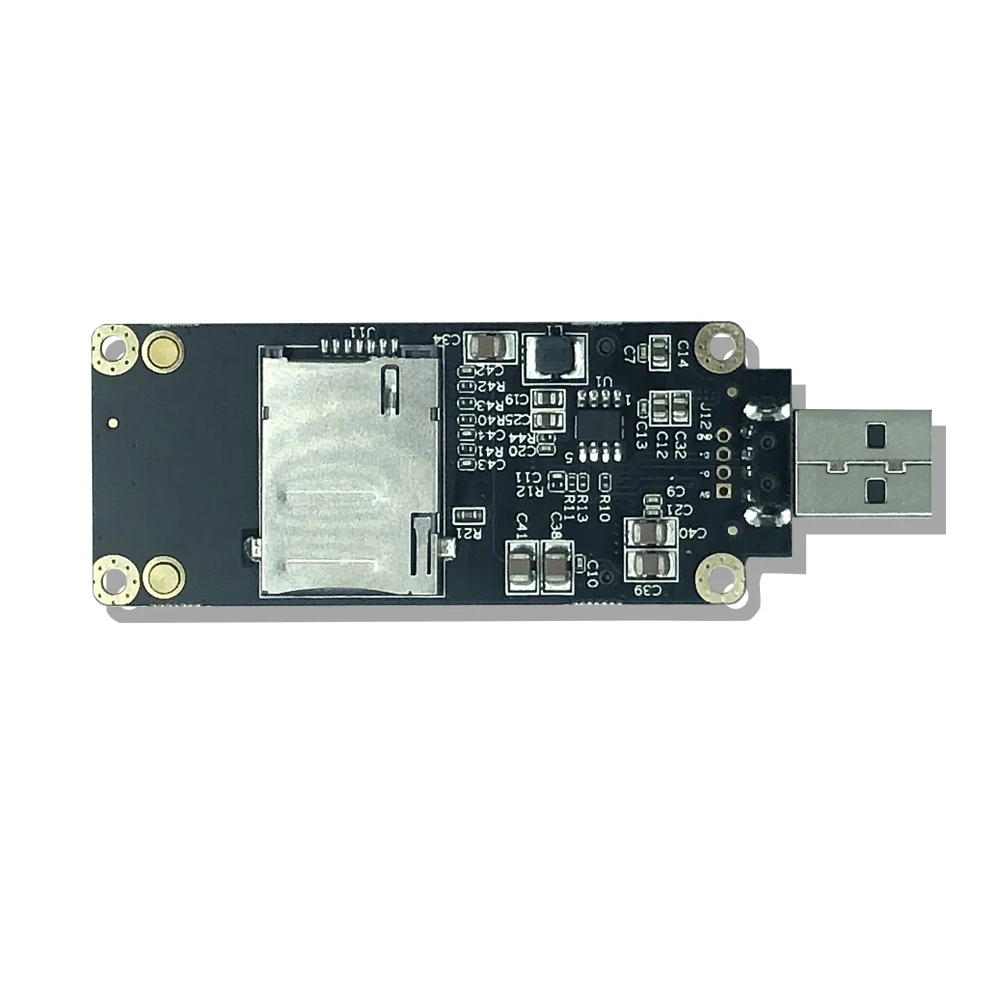

Чтобы гарантировать, что модуль всегда может работать нормально и никогда не быть автономным даже в суровых условиях, этот адаптер использовал конструкцию электрической цепи промышленного уровня, один чип питания DC-DC и два внешних танталовых конденсатора. Как мы могли бы знать, когда сигнал нестабильный или слабый, модули будут потреблять гораздо больше энергии, особенно для модулей 4G. Но если мы все еще используем обычный LDO чип, 4G модуль будет автономным, потому что он не может удовлетворить запрос потребления энергии 4G модуля в то время.

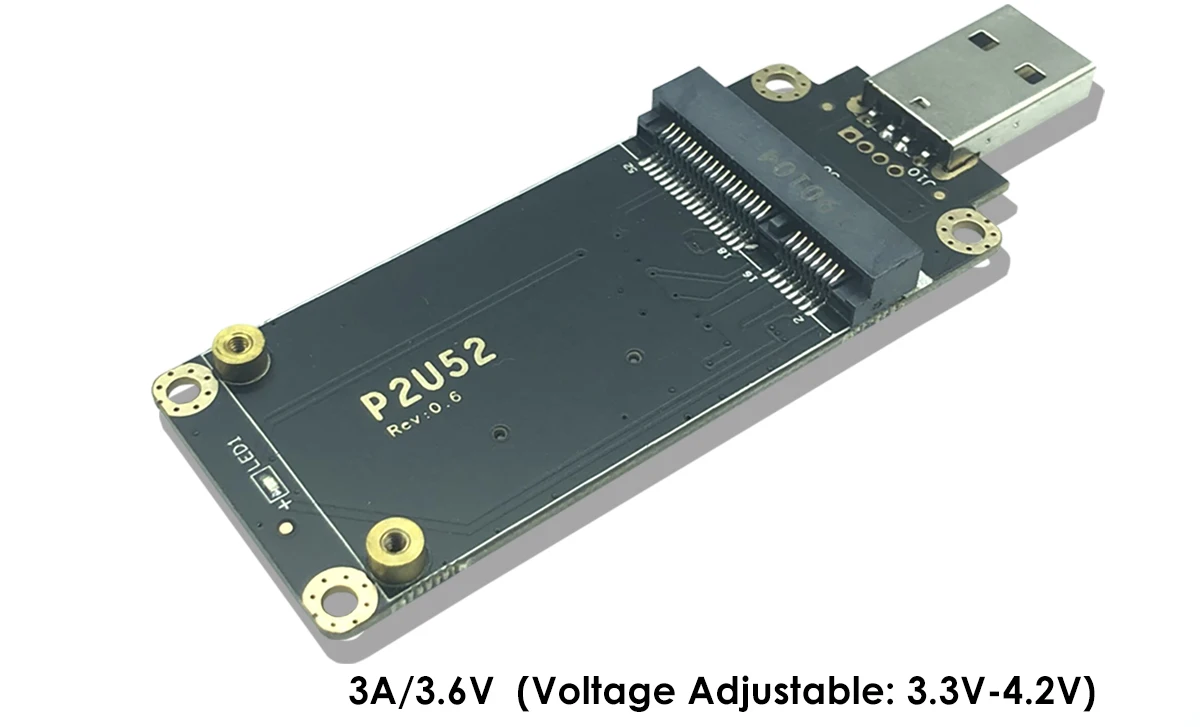

Принцип работы: определение интерфейса Mini PCI-E-это сигнал USB и 3,6 В, входное напряжение 5 В от USB будет преобразовано в 3,6 В через чип питания DC-DC для включения модуля питания и UIM/SIM-карты. (Рабочее напряжение модуля 3G/4G составляет 3,3-4,2 в)


Спецификация промышленного мини-адаптера PCIe для USB 4G LTE со слотом для SIM-карты
Размеры: 80 мм (Д) x 32 мм (Ш)
Адаптер Mini PCIe на USB 2,0
Дизайн Mini PCI-E соответствует промышленным критериям V1.3.
Подходит для модуля половинной и полной высоты (модуль WWAN/3G/4G/Wi-Fi).
Светодиодный индикатор будет всегда включен, когда он будет работать.
Чистый аппаратный дизайн, драйверы не нужны.
Внедрение соответствующего модуля Quectel EC25 Mini PCIe серии IOT/M2M-Optimized LTE Cat 4
Quectel EC25 Mini PCIe-это серия модулей категории 4 LTE, использующих Стандартный PCI Express®Форм-фактор мини-карты (Mini PCIe). Он оптимизирован специально для приложений M2M и IoT и обеспечивает нисходящую линию 150 Мбит/с и скорость передачи данных восходящего канала 50 Мбит/с.
EC25 Mini PCIe содержит 11 вариантов: EC25-E Mini PCIe, EC25-EU Mini PCIe, EC25-EUX Mini PCIe, EC25-J Mini PCIe, EC25-A Mini PCIe, EC25-V Mini PCIe, EC25-AF Mini PCIe, EC25-AFX Mini PCIe, EC25-MX Mini PCIe, EC25-AU Mini PCIe и EC25-AUX Mini PCIe. Это делает его обратно совместимым с существующими EDGE и сетями GSM/GPRS, гарантируя, что его можно подключить даже в отдаленных районах без покрытия 4G или 3G.
EC25 Mini PCIe поддерживает Qualcomm®Изат™Технология расположения Gen8C Lite (GPS, ГЛОНАСС, BeiDou/Compass, Galileo и QZSS). Интегрированный GNSS значительно упрощает дизайн продукта и обеспечивает более быстрое, точное и надежное позиционирование.
Богатый набор интернет-протоколов, стандартные интерфейсы и многочисленные функциональные возможности (последовательные драйверы USB для Windows 7/8/8.1/10, Linux, Android/eCall *) расширяет сферу применения модуля для широкого спектра приложений M2M, таких как промышленный роутер, промышленный кпк, надежный планшетный ПК, видеонаблюдение и цифровые вывески.
Ключевые преимущества соответствующего модуля Quectel EC25 Mini PCIe серии IOT/M2M-Optimized LTE Cat 4
1
Модуль категории 4 LTE оптимизирован для широкополосных приложений IoT
2
По всему миру LTE, UMTS/HSPA(+) и GSM/GPRS/EDGE покрытие
3
Стандартный PCI Express®Форм-фактор Mini Card (Mini PCIe) идеально подходит для производителей, чтобы легко интегрировать беспроводное подключение в свои устройства
4
Технология MIMO отвечает требованиям к скорости передачи данных и надежности связи в модемных системах беспроводной связи
5
Приемник GNSS с несколькими созвездиями доступен для приложений, требующих быстрой и точной фиксации в любой среде
Родственные 4G модемы, дунги и адаптеры серии
LTE Cat 4
EC25-E(4GDEC25E)
EC25-EU (4GDEC25EU)
EC25-EUX (4GDEC25EUX)
EC25-J(4GDEC25J)
Регион/оператор
EMEA/Южная Корея/Таиланд/Индия
EMEA/Таиланд
EMEA/Таиланд
Япония
LTE-FDD
B1/B3/B5/B7/B8/B20
B1/B3/B7/B8/B20/B28A
B1/B3/B7/B8/B20/B28A
B1/B3/B8/B18/B19/B26
LTE-TDD
B38/B40/B41
B38/B40/B41
B38/B40/B41
\
WCDMA
B1/B5/B8
B1/B8
B1/B8
B1/B6/B8/B19
GSM/EDGE
B3/B8
B3/B8
B3/B8
\
LTE Cat 4
EC25-A(4GDEC25A)
EC25-V(4GDEC25V)
EC25-AF(4GDEC25AF)
EC25-AFX (4GDEC25AFX)
Регион/оператор
Северная Америка
Verizon
Северная Америка FirstNet
Северная Америка FirstNet
LTE-FDD
B2/B4/B12
B4/B13
B2/B4/B5/B12/B13/B14/B66/B71
B2/B4/B5/B12/B13/B14/B66/B71
LTE-TDD
\
\
\
\
WCDMA
B2/B4/B5
\
B2/B4/B5
B2/B4/B5
GSM/EDGE
\
\
\
\
LTE Cat 4
EC25-MX (4GDEC25MX)
EC25-AU(4GDEC25AU)
EC25-AUX (4GDEC25AUX)
EG25-G(4гдег25г)
Регион/оператор
Мексика
Латинская Америка/Австралия/Новая Зеландия
Латинская Америка/Австралия/Новая Зеландия
Global
LTE-FDD
B2/B4/B5/B7/B28/B66
B1/B2 ①/B3/B4/B5/B7/B8/B28
B1/B2 ①/B3/B4/B5/B7/B8/B28
B1/B2/B3/B4/B5/B7/B8/B12/B13/B18
/B19/B20/B25/B26/B28
LTE-TDD
\
B40
B40
B38/B39/B40/B41
WCDMA
B2/B4/B5
B1/B2/B5/B8
B1/B2/B4/B5/B8
B1/B2/B4/B5/B6/B8/B19
GSM/EDGE
\
B2/B3/B5/B8
B2/B3/B5/B8
B2/B3/B5/B8
М
4GIPC
030029200FP
030029200PP
4GD
П
Характеристики
1. Размеры: 58 мм (Д) * 38 мм (Ш)
2. Интерфейс: USB 2,0, 4piin, шаг 1,25
3. Производительность: 2 А 3,6 В (3,3-4,2 в)
4. Погружное золото, без свинца SMT
5 посылка: упаковано в антистатический пакет
6. Прилагается кабель тока 3 А
1. Размер: 61,2 мм (Д) * 30 мм (Ш)
2. Интерфейс: Mini PCIe
3. Производительность: 2 А 3,6 В (3,3-4,2 в)
4. Погружное золото, без свинца SMT
5 посылка: упаковано в антистатический пакет
6. Тип: флип
1. Размер: 61,2 мм (Д) * 30 мм (Ш)
2. Интерфейс: Mini PCIe
3. Производительность: 2 А 3,6 В (3,3-4,2 в)
4. Погружное золото, без свинца SMT
5 посылка: упаковано в антистатический пакет
6. Тип: нажимной
1. Ключ 4G с кабелем Type-C на USB
2. Совместим с EC25/EG25-G и т. д.
3. Кабель Type-C к USB прилагается
4. В комплект не входят модемы 4G LTE
М
P2U52V01USB
P2U52V014PIN
P2U52V02USB
P2U52V024PIN
П
Характеристики
1. Размер: 80 мм (Д) * 32 мм (Ш)
2. Интерфейс: USB 2,0
3. Производительность: 3 А 3,6 В (3,3-4,2 в)
4. Погружное золото, без свинца SMT
5 посылка: упаковано в антистатический пакет
1. Размер: 80 мм (Д) * 32 мм (Ш)
2. Интерфейс: USB 2,0, 4piin, шаг 2,0
3. Производительность: 3 А 3,6 В (3,3-4,2 в)
4. Погружное золото, без свинца SMT
5 посылка: упаковано в антистатический пакет
6. Прилагается кабель тока 3 А
1. Размер: 80 мм (Д) * 32 мм (Ш)
2. Интерфейс: USB 2,0
3. Производительность: 3 А 3,6 В (3,3-4,2 в)
4. Погружное золото, без свинца SMT
5 посылка: упаковано в антистатический пакет
1. Размер: 80 мм (Д) * 32 мм (Ш)
2. Интерфейс: USB 2,0, 4piin, шаг 2,0
3. Производительность: 3 А 3,6 В (3,3-4,2 в)
4. Погружное золото, без свинца SMT
5 посылка: упаковано в антистатический пакет
6. Прилагается кабель тока 3 А
М
P2U52V034P254
P2U52V06USB
P2U52V08TC
MPX1
П
Характеристики
1. Размер: 80 мм (Д) * 32 мм (Ш)
2. Интерфейс: USB 2,0, 4piin, шаг 2,54
3. Производительность: 3 А 3,6 В (3,3-4,2 в)
4. Погружное золото, без свинца SMT
5 посылка: упаковано в антистатический пакет
6. Прилагается кабель тока 3 А
1. Размер: 80 мм (Д) * 32 мм (Ш)
2. Интерфейс: USB 2,0
3. Производительность: 3 А 3,6 В (3,3-4,2 в)
4. Погружное золото, без свинца SMT
5 посылка: упаковано в антистатический пакет
1. Размер: 80 мм (Д) * 32 мм (Ш)
2. Интерфейс: USB 3,1 Type-C
3. Производительность: 3 А 3,6 В (3,3-4,2 в)
4. Погружное золото, без свинца SMT
5 посылка: упаковано в антистатический пакет
6. Кабель Type-C к USB прилагается
1. Размеры: 68,5 мм (Д) * 44,5 мм (Ш)
2. Интерфейс: USB 2,0, 4piin, шаг 1,25
3. Производительность: 3 А 3,6 В (3,3-4,2 в)
4. Погружное золото, без свинца SMT
5 посылка: упаковано в антистатический пакет
6. Прилагается кабель тока 3 А
М
DMPCIE
LV9EC25AF
4UDEC25AU
4гдег25г
П
Характеристики
1. Размеры: 71,5 мм (Д) * 44 мм (Ш)
2. Интерфейс: USB 2,0 4PIN PH2.0
3. Производительность: 3 А 3,6 В (3,3-4,2 в)
4. Погружное золото, без свинца SMT
5 посылка: упаковано в антистатический пакет
6. Прилагается кабель тока 3 А
1. Размер: 80 мм (Д) * 32 мм (Ш)
2. Интерфейс: USB 2,0, 4piin, шаг 2,0
3. Производительность: 3 А 3,6 В (3,3-4,2 в)
4. Погружное золото, без свинца SMT
5 посылка: упаковано в антистатический пакет
6. Особенности: GPS, двойной SMA/IPEX
7. Прилагается кабель тока 3 А
1. Размер: 69 мм (Д) * 30 мм (Ш)
2. Интерфейс: USB 2,0
3. Производительность: 3 А 3,6 В (3,3-4,2 в)
4. Погружное золото, без свинца SMT
5 посылка: упаковано в антистатический пакет
6. Водители: обязательно
7. GPS: поддерживается по умолчанию
1. Ключ 4G с кабелем Type-C на USB
2. Совместим с EC25/EG25-G и т. д.
3. Кабель Type-C к USB прилагается
4. Мини-модем PCIe EG25-G в комплекте
Содержимое упаковки

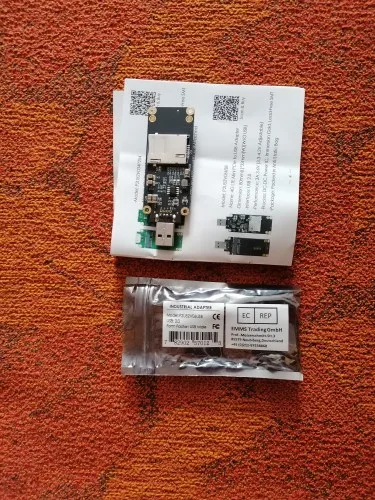

1x4G LTE промышленный мини PCIe к USB-адаптеру (упакован в антистатический пакет)
1 соответствующий винт
