Последнее обновление: 24.04.2022
Примечание:
VP002-это просто соединение WIFI. VP004 включает порт Type-c, поддерживает подключение WIFI и USB 2,0. (Пожалуйста, подготовьте кабель Type-c самостоятельно)
Этот документ детализирует различные особенности и эталонные стандарты VP002 и VP004, предоставляет подробные описания и рекомендации по дизайну для каждого аппаратного интерфейса продукта, позволяя клиентам быстро понять параметры аппаратного дизайна.
Советы:

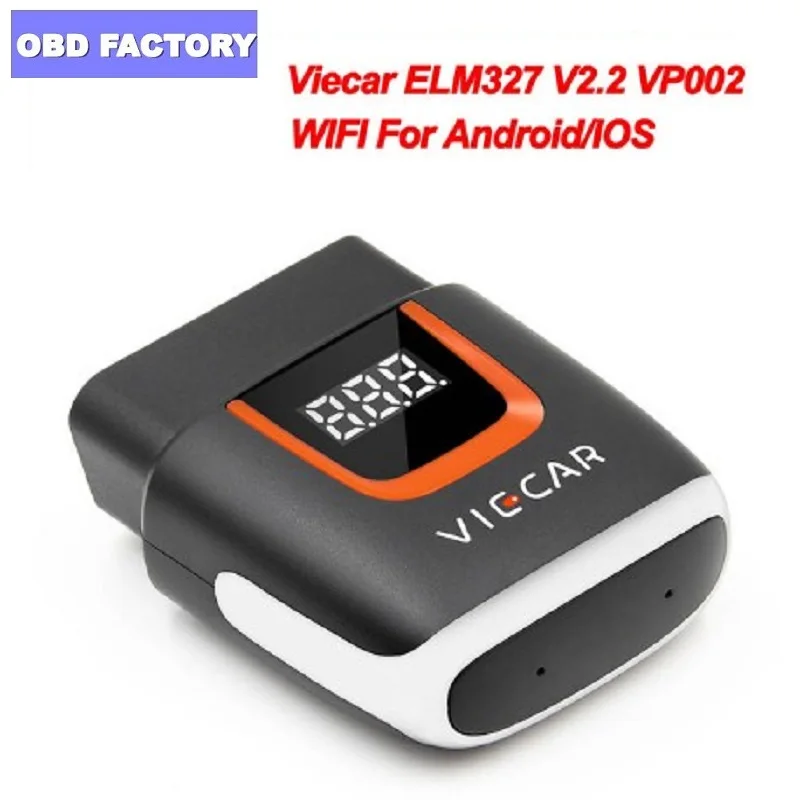

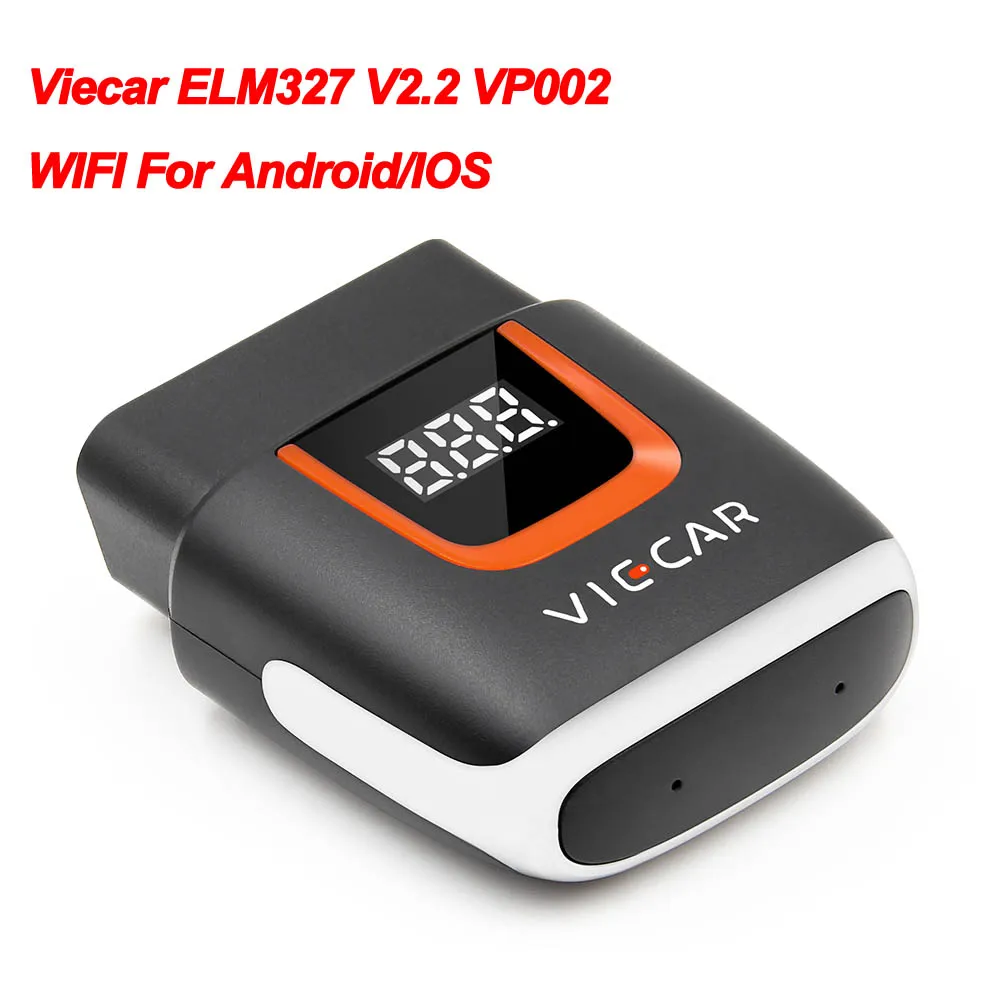

Это Viecar ELM327 V2.2 с чипом Pic18f25k80, лучше, чем v2.1 и v1.5.
Описание товара:VP002 и VP004-это wifi, usb и type-c OBD продукт со следующими характеристиками:
1. Совместим с двойным режимом wifi и usb и type-c (Зависит от вашего выбора)Передача данных и передача USB2.0;
2. Девять протоколов, поддерживающих стандарт OBD II/EOBD
3. Широкий диапазон электропитания: 9 ~ 36 в источник питания; Надежная защита от перегрузки по току и перенапряжения;
4. С режимом низкой мощности в режиме ожидания для обеспечения безопасного использования автомобильных батарей;

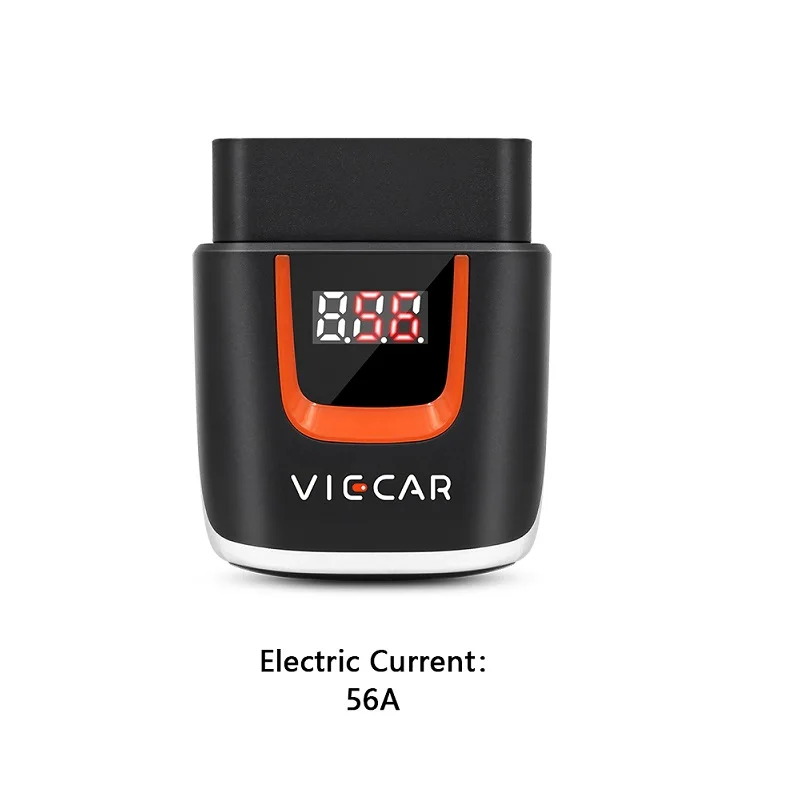

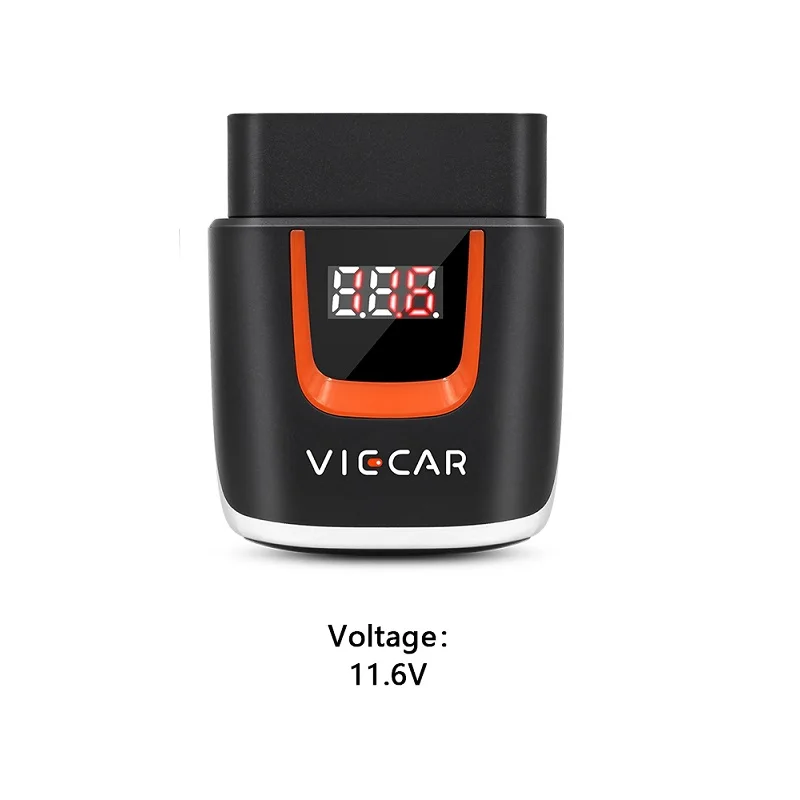

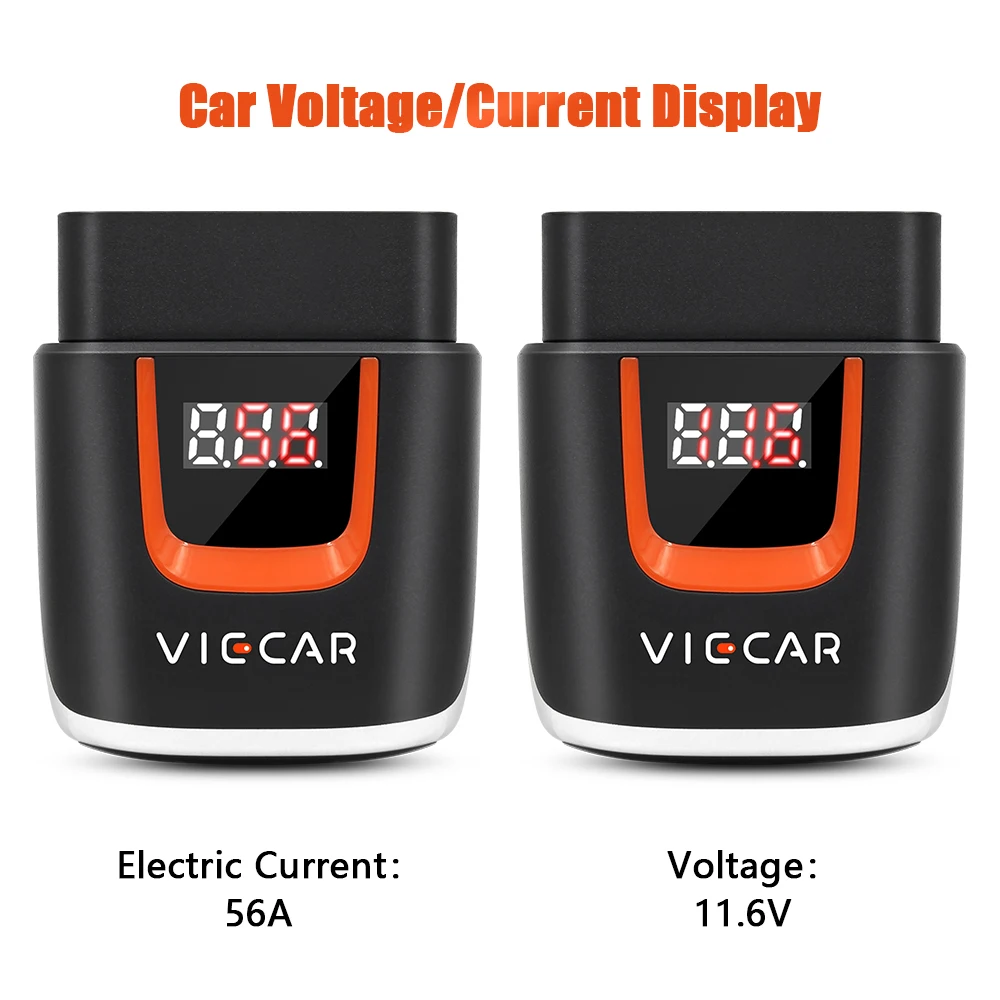

5. С цифровым индикатором напряжения, тока, повышения клиентского опыта

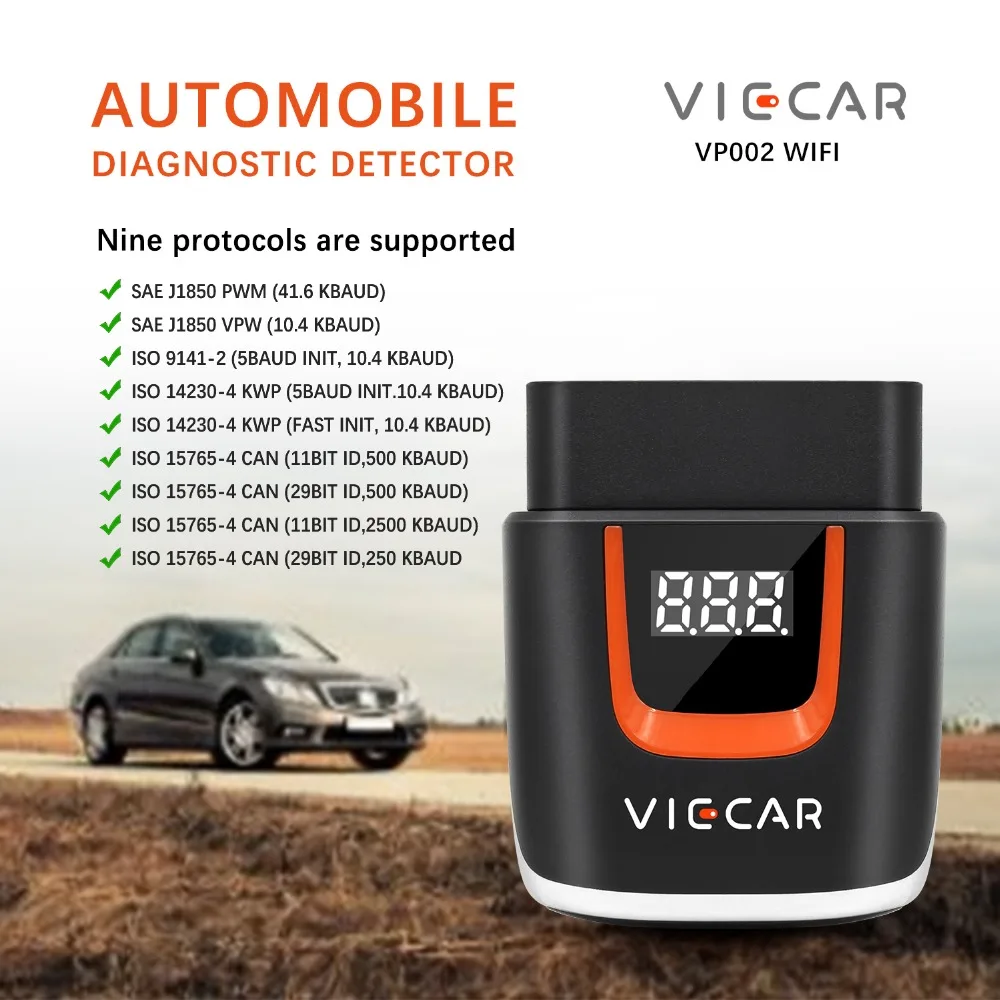

Поддерживаемое соглашение:
SAE J1850 ШИМ (41,6 кбод)
SAE J1850 VPW (10,4 кбод)
ISO 9141-2 (5 бод инициализации, 10,4 кбод)
ISO 14230-4 KWP (5 бод инициализации, 10,4 кбод)
ISO 14230-4 KWP (быстрая инициализация, 10,4 кбод)
ISO 15765-4 CAN (11 бит ID, 500 кбод)
ISO 15765-4 CAN (29bit ID, 500 кбод)
ISO 15765-4 CAN (11 бит ID, 2500 кбод)
ISO 15765-4 CAN (29bit ID, 250 кбод)

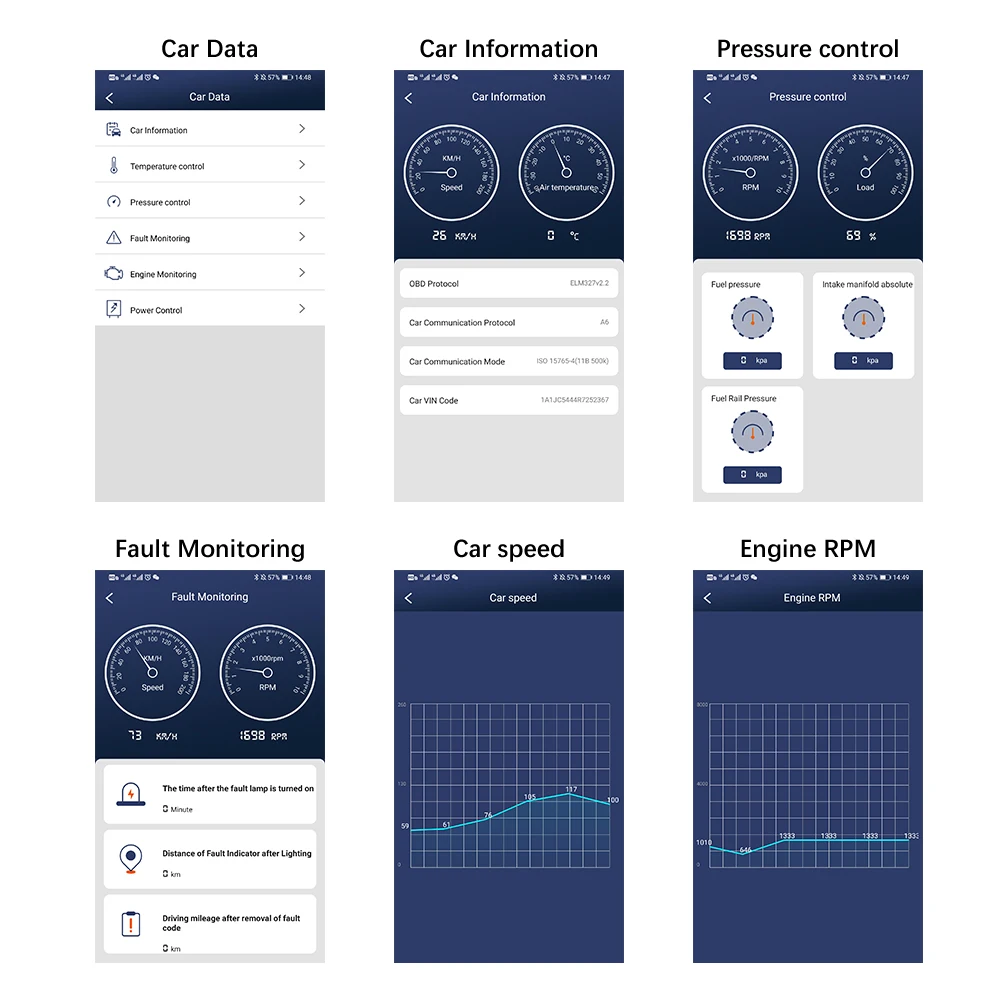

Поддерживаемые данные о транспортном средстве:
Диагностический Код ошибки чтения
Очистите код неисправности (очистите код ошибки и выключите MIL)
Оборотов двигателя в минуту (об/мин)
Расчетное значение нагрузки
Температура охлаждающей жидкости
Состояние топливной системы
Скорость
Краткосрочная топливная ситуация
Долгосрочная топливная ситуация
Давление впускного коллектора
Время впрыска топлива
Температура впускного воздуха
Расход воздуха
Абсолютное Положение Дроссельной заслонки
Напряжение обнаружения кислорода, связанное с кратковременным состоянием топлива
Состояние топливной системы
Давление топлива
Мониторинг расхода топлива и т. Д.
(Примечания: количество элементов данных, поддерживаемых в модельном году, также отличается, при условии фактической поддержки.)

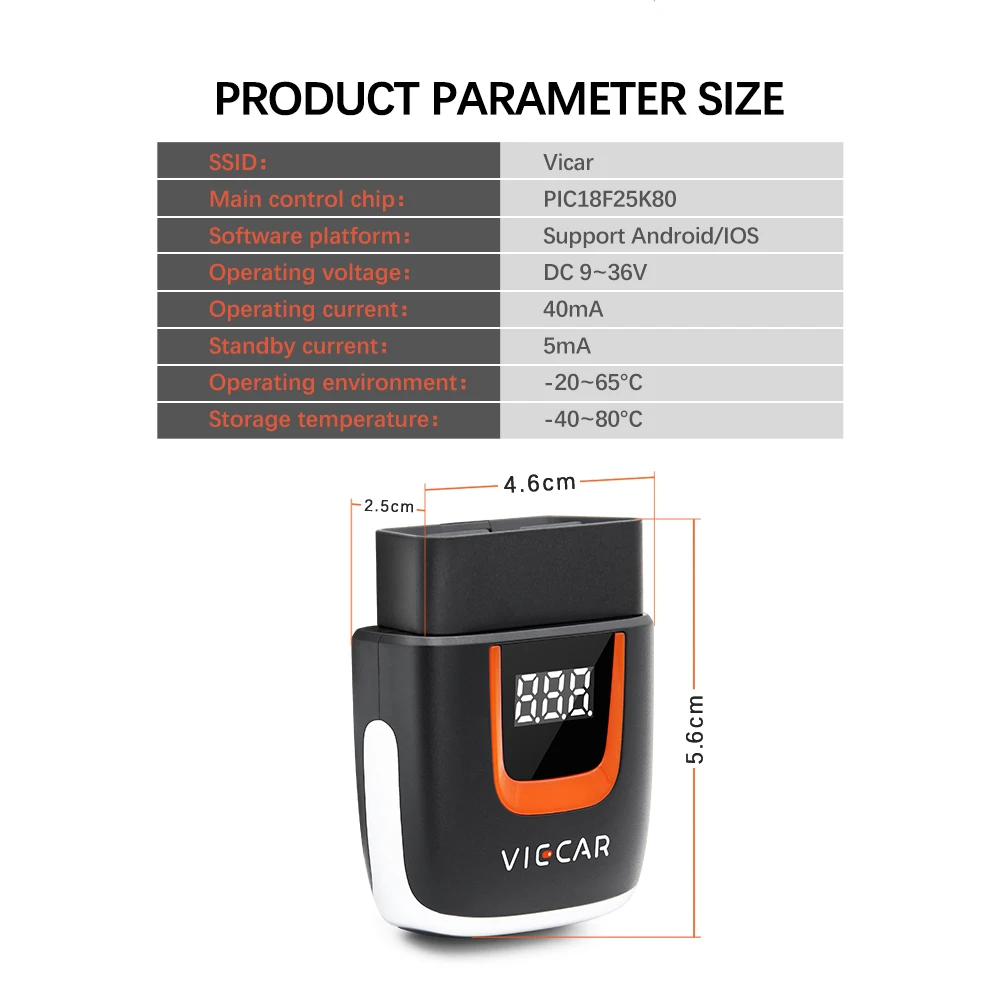

Технические параметры:
SSID: Viecar
Главный чип управления: PIC18F25K80
Программная платформа: Поддержка Android / Windows / iOS
Рабочее напряжение: 9 ~ 3 6 В постоянного тока
Рабочий ток: 40 мА
Ток в режиме ожидания: 5 мА
Рабочая среда: -20 ~ 65 ° C
Температура хранения: от-40 до 80 °C
Размеры: 56*45,8*24 мм
Программная платформа:
1. Совместимое программное обеспечение
Версия окна: ScanMaster-ELM, ScanTool.net, PCMSCAN и т. Д.;
Версия Android: Torque, DashCommand, OBD Car Doctor, Auto Doctor, Mini OBDII, EOBD и т. д.;
Версия iOS: Auto Doctor, OBD Car Doctor, DashCommand, EOBD и т. д.;
Версия Saipan: OBDScope.
2. Совместимая платформа
Платформа поддержки программного обеспечения: Windows XP, Windows 7/8, Android, iOS, Saipan и другие системы.
