Технические параметры трехпроводной антенны HF320A:
1. Тип антенны: HF320A 2. Частотный диапазон (МГц): 3,5 ~ 30 3. Номинальное сопротивление (Ω): 50 4. На Мощность (Вт): 250 5. Сопротивление ветру (км/ч): 210 6. Длина антенны (м): 20 7. Ширина антенны (м): 0,65 8. Коэффициент усиления (дБи): 3 9. Вес упаковки (кг): 2 10. Коэффициент стоячей волны (КСВ): <2: 1

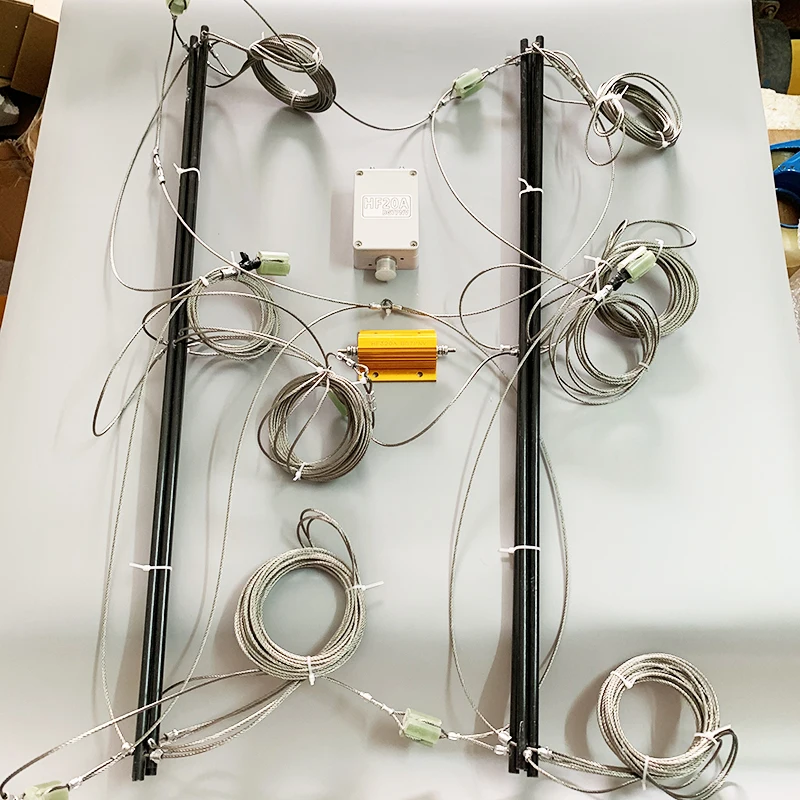

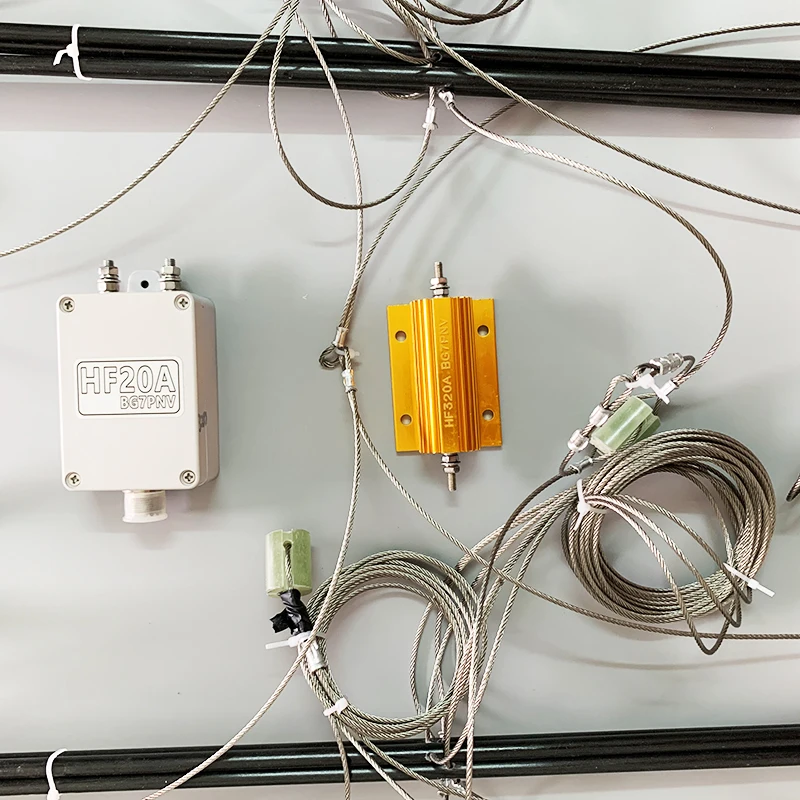

HF320A трехпроводная Коротковолновая широкополосная дипольная антенна без слепых зон, надежная ВЧ полнодиапазонная антенна
Обладает надежной производительностью и дальностью связи более 3000 километров.

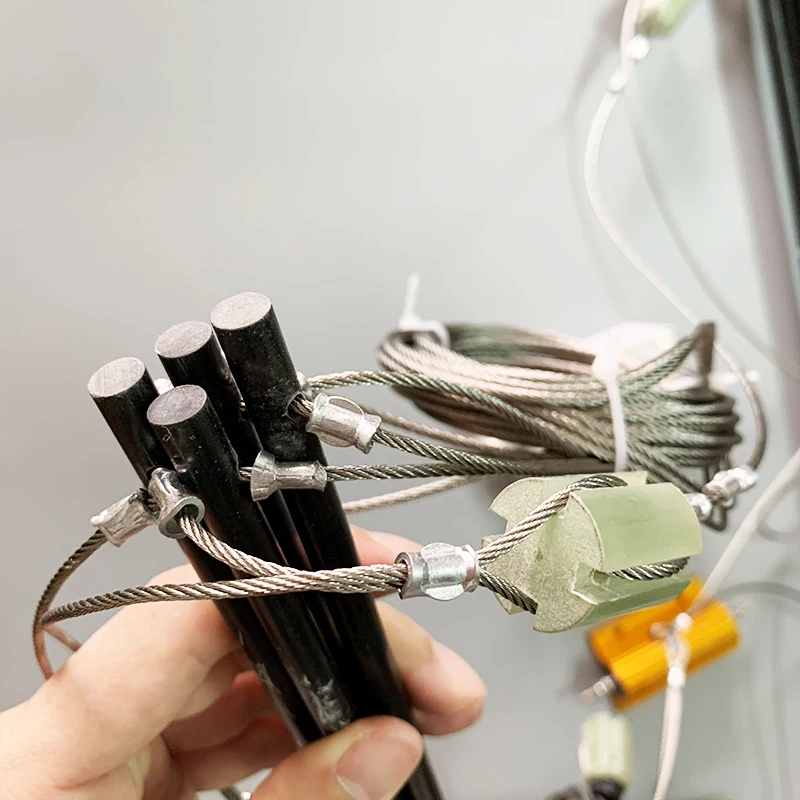

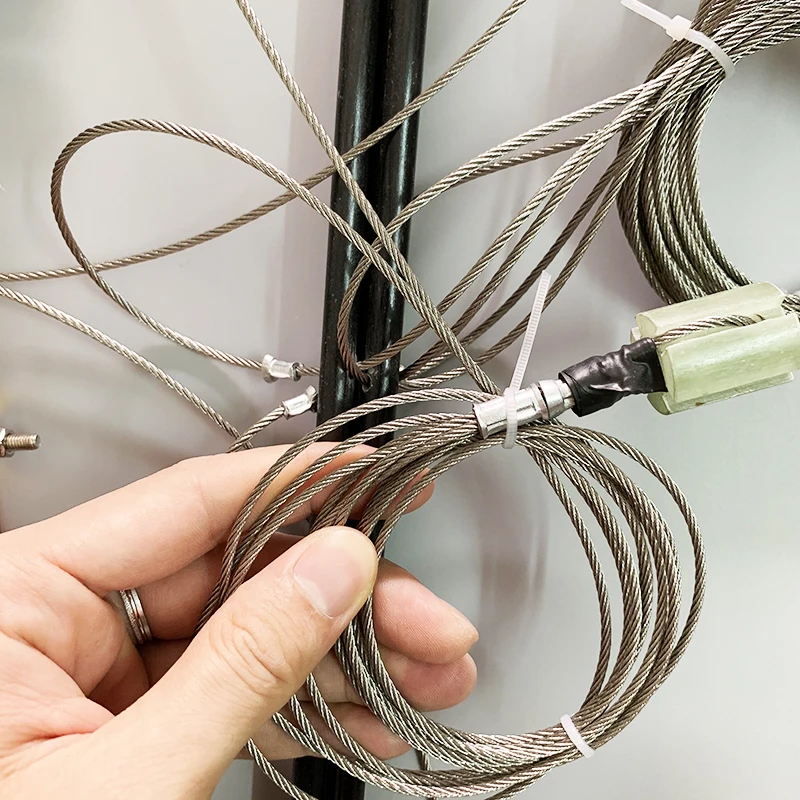

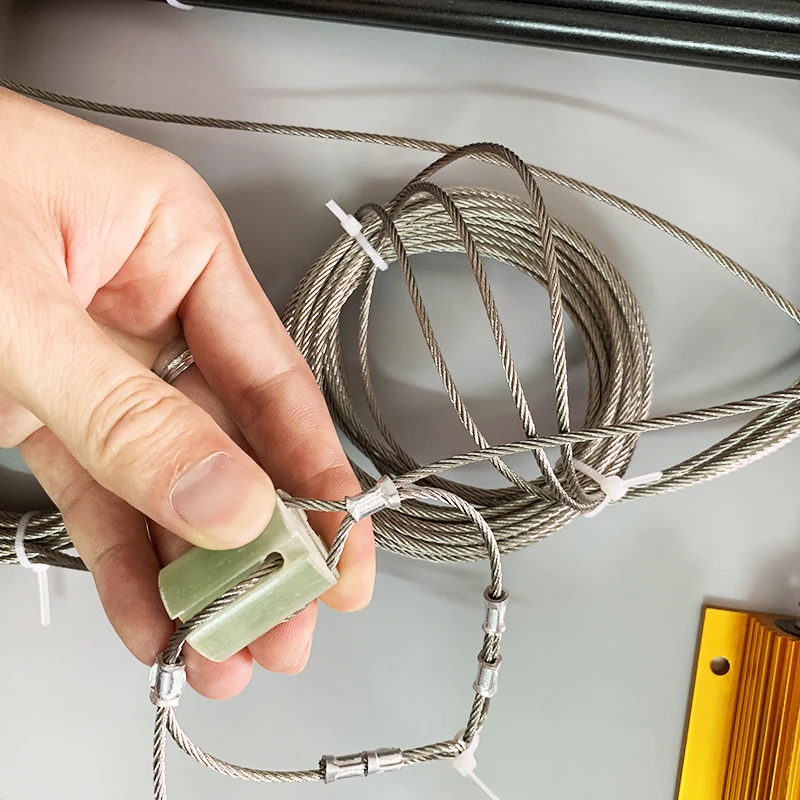

Это полнодиапазонная Коротковолновая антенна с рабочей частотой 3,5-30 мгц. Подходит для работы в коротковолновом рабочем диапазоне частот (различные частоты и скачкообразные перестройки). Это правительственные, военные и три оборонных, рыболовных и других частей, обычно используемых антенны базовой станции коротких волн! Трехпроводная антенна HF320A представляет собой широкодиапазонную (3,5-30 МГц) двунаправленную антенну базовой станции неслепой зоны. Он может поддерживать хорошую связь на коротком расстоянии, на среднем расстоянии и на большом расстоянии, поэтому он широко используется в коммерческих областях, особенно морских. Антенна базовой станции, выбранная Тайванем, рыболовство, метеорология, разведка, правительственные, военные и другие подразделения, является надежной и отличной фиксированной антенной базовой станции и внешней временной аварийной антенной базовой станции. Трехпроводная широкополосная дипольная антенна HF320A полностью отличается от обычной широкополосной дипольной антенны. Используется уникальная трехпроводная дипольная структура. Конструкция вибратора имеет двойную петлю. Излучение выше, чем у одноконтурной дипольной антенны (то есть обычной широкополосной дипольной антенны). Фактический эффект использования лучше, чем клетчатая антенна, широкополосная дипольная антенна, винтоновая антенна, укороченная перевернутая V-антенна, CP-6, лестничная антенна, T-антенна, длинная линейная антенна, антенна GP, небольшая петельная антенна и т. Д. Антенна HF320A имеет усиление 3 дБи --- 5 дБи благодаря моделированию. Производительность в диапазоне рабочих частот равномерная, стоячая волна небольшая, без настройки неба и наземной сети не требуется. Установка Простая и гибкая. Коммуникация светильник вес (1,9 кг), стабильное состояние установки, хорошая ветростойкость, хорошее сопротивление, полностью отвечает требованиям профессиональных клиентов. Трехпроводную антенну HF320A можно установить двумя способами (инвертированный V и горизонтальный поперечный вывод) для адаптации к различным вариантам использования.

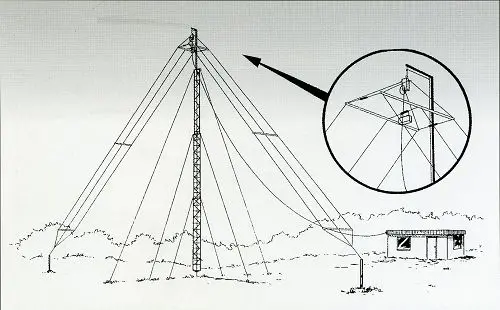

1. Инвертированная эрекция «V»:
①. Инвертированная V-эрекция в основном используется для всенаправленной связи на 360 градусов без слепых зон и направленной связи на большое расстояние, а расстояние связи может достигать более 2000-3000 километров. Когда радиус 0-1000 километров и рабочая частота ниже 12 МГц, в зоне связи нет мертвой зоны. Поэтому он часто используется в качестве центральной базовой станции в сети связи, а также может использоваться для локальной станции для формирования надежной сети защиты от чрезвычайных ситуаций. Когда рабочая частота выше 12 МГц, антенна также поддерживает направленную связь на большое расстояние. Расстояние связи может достигать более 2000 --- 3000 километров. Передняя часть антенного элемента-направление излучения. ②. Метод монтажа: рекомендуемая высота составляет 6 метров --- 7,5 метров, включенный угол верхней части антенны составляет 10 --- 120 градусов (чем меньше угол включения, чем ближе дальность связи), а хвост на 1,5-2 метра над землей. Если коммуникация требуется в пределах 1000 км, нет ограничений на направление установки антенны. Если требуется связь на большем расстоянии, рекомендуется, чтобы лицевая сторона антенны обращалась к направлению связи. При подъеме сначала закрепите две клеммы балуна в середине вибратора изолирующим тросом, затем Поднимите его на верхней части столба, И затяните два конца антенны в соответствии с определенным углом наклона антенны, чтобы вибратор выпрямился наклонно., Крепится Для завершения установки. ③. При установке Обратите внимание: вибратор из нержавеющей стали не должен касаться металлического столба. При подъеме балун не следует тянуть. Балун не выдерживает тяжести и напряжения. Изолированный провод должен быть потянут вибратором из нержавеющей стали на 2 концах балуна., Вибратор из нержавеющей стали выдерживает тяговое усилие 300 кг. Фидер должен быть закреплен на стойке. На расстоянии 3 метров от земли на питателе должен быть установлен коаксиальный молниеотвод, чтобы обеспечить безопасную защиту от молний. Желтые винты обоих концов желтого алюминиевого корпуса, установленного посередине антенны (соответствуют друг другу), должны быть нержавеющими (можно наносить только густое масло). ④. Инвертированная эрекция V подходит для сети связи центральной станции к подстанциям во всех направлениях для формирования надежной сети связи. Он также учитывает как Горизонтально Поляризованные, так и вертикально поляризованные волны, и имеет хороший эффект связи на стационарных станциях с использованием горизонтальных антенн, бортовых станций с использованием вертикальных штыревых антенн и персональных пиггибэк-станций. Адаптация и применение очень обширны.

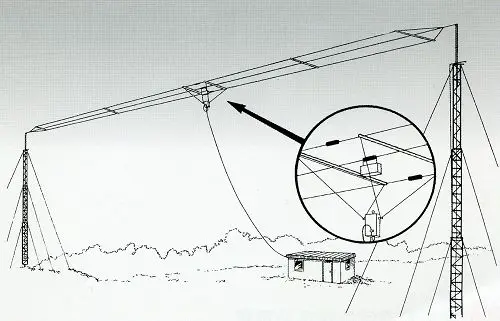

2. Возведение метода горизонтального перекрестного рисования
①. Метод горизонтального натяжения в основном используется для направленной связи на большие расстояния, а расстояние связи может достигать более 3000 километров. Это основная сила направленной связи на большие расстояния (с учетом всенаправленной связи на короткие расстояния в 360 градусов без слепых зон). Передний излучающий сигнал вибратора сильный, и сбоку есть определенное количество излучения (обычные широкополосные и *-образные дипольные антенны редко излучают в боковом направлении). В то же время он имеет общение всенаправленной слепой зоны 0-300 км. менее 10 МГц. При возведении горизонтального поперечного рисования, чем выше высота шеста, тем больше расстояние связи. Если расстояние связи менее 1000 километров, можно выбрать высоту 7,5 метров. Если требуется 1000 --- 2000 километров связи, рекомендуемая высота составляет 7,5-9 метров. Если расстояние связи превышает 3000 километров, рекомендуемая высота составляет около 15-20 метров. ②. Когда антенна растягивается горизонтально, высота влияет на направление излучения сигнала. Когда антенна установлена на высоте 2 метра (ниже), передаваемый сигнал сильный по направлению вибратора, а рисунок и направление на высоте 7 метров ровно в шахматном порядке на 90. Этот метод быстро настраивается и в основном используется для временной экстренной связи на открытом воздухе. На высоте 7 метров направление сигнала сильное в вертикальном направлении вибратора (то есть спереди), что больше подходит для направленной связи дальнего радиуса действия. В режимах повышенной и низкой высоты нет слепых зон ближнего радиуса действия. Учитываются как дальние, так и ближние связи. ③. Для горизонтального поперечного натяжения требуются Два вертикальных полюса высотой более 7,5 метров. В верхней части стойки установлен шкив. После затяжки стальных кабелей на обоих концах антенны через шкивы сверху антенна подтягивается и затягивается до горизонтального состояния. Фидер должен располагаться на расстоянии 3 метров от земли, а коаксиальный грозоразрядник должен быть установлен на фидере для обеспечения безопасной грозозащиты. Желтые винты обоих концов желтого алюминиевого корпуса, установленного посередине антенны (соответствуют друг другу), должны быть нержавеющими (можно наносить только густое масло). ④. Горизонтальный метод эрекции поперечного натяжения излучает более сильное в широком направлении антенны, чем в узком направлении, что подходит для связи «точка-точка» и «Точка-поверхность». Высота скоб с обеих сторон предпочтительно составляет 1/4 длины волны. (Например: F = 10 МГц, высота кронштейна составляет около 7,5 метров).
