Raspberry Pi 4 Модель B PiFi DAC + V2.0 звуковая карта акриловый чехол аудио плата корпус RPI167

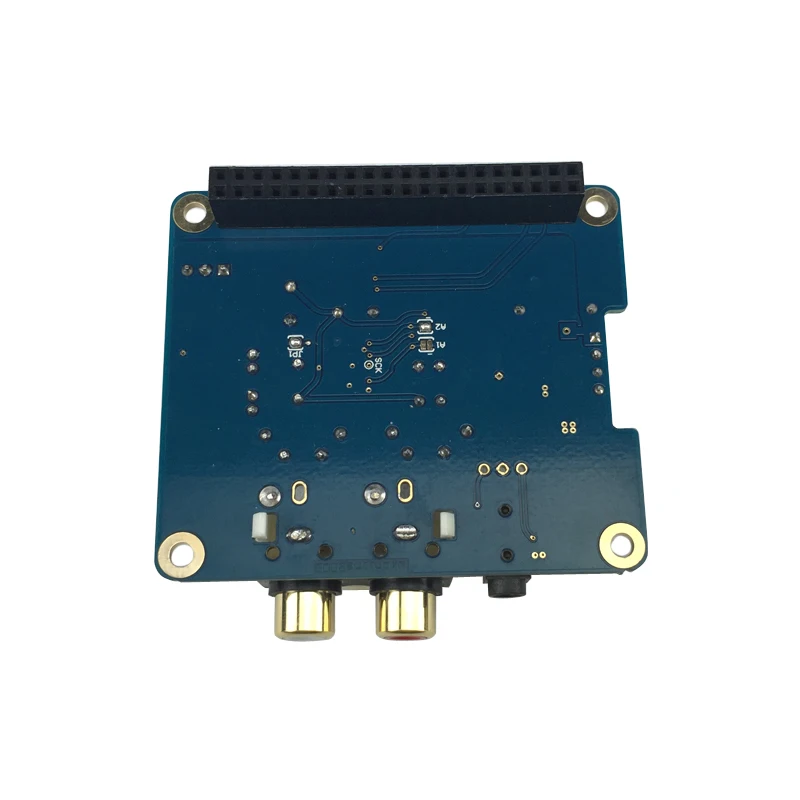

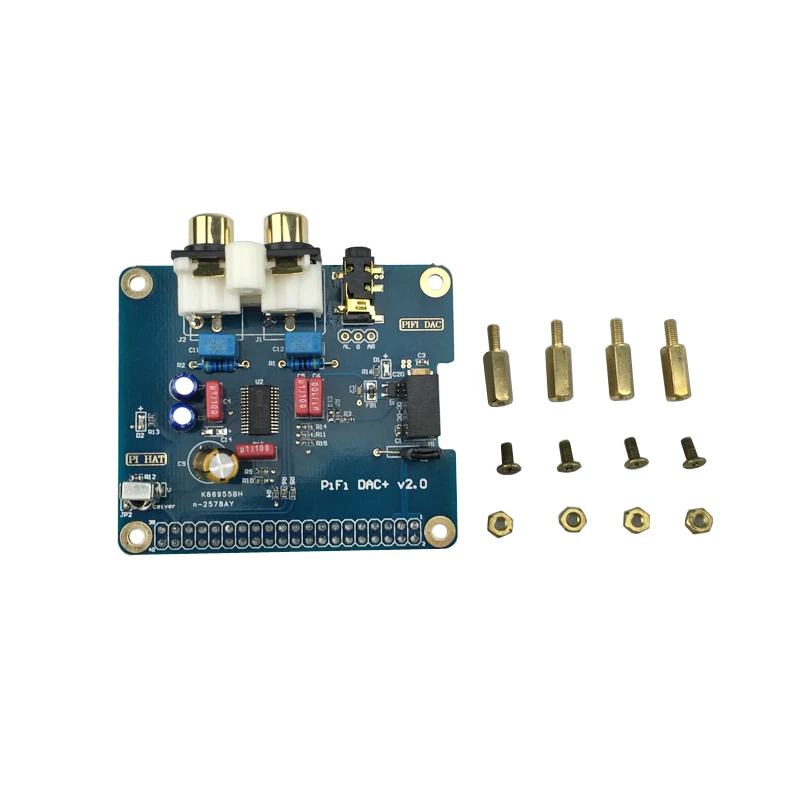

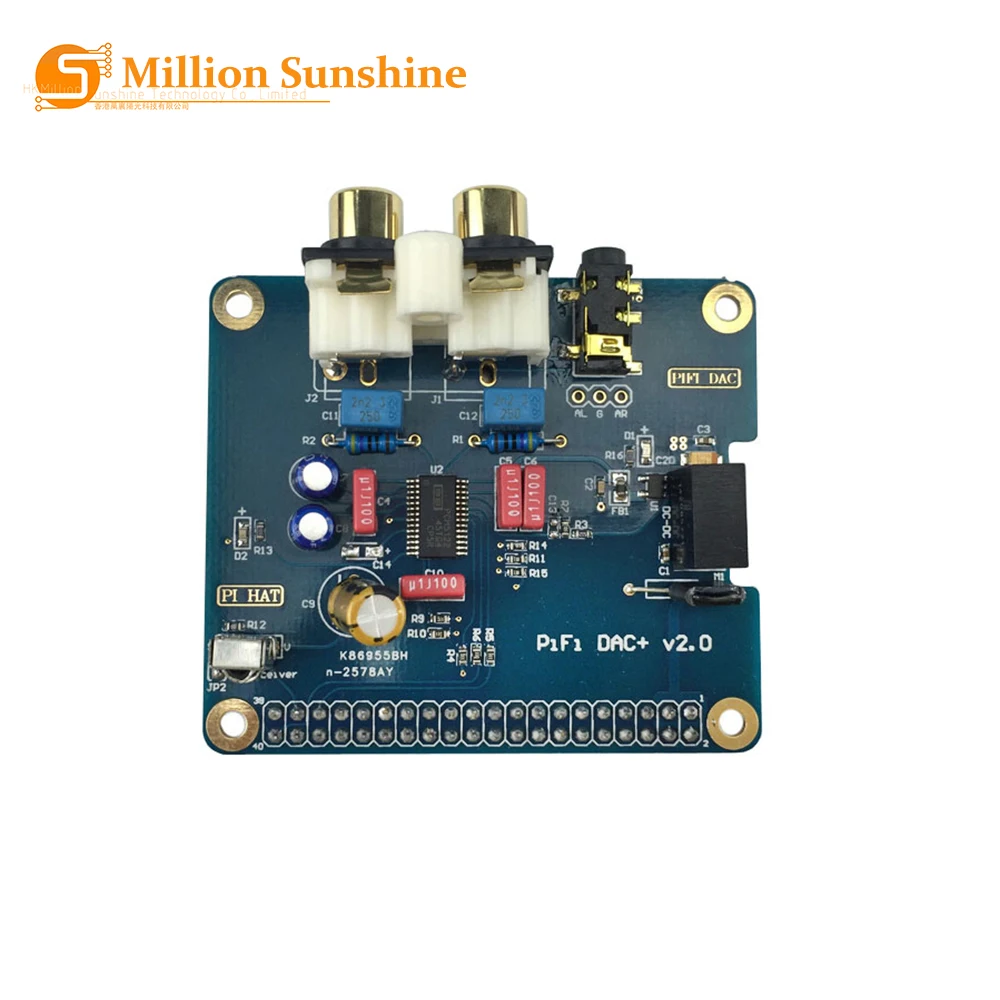

Введение:

Это специальная Плата расширения HIFI DAC, предназначенная для Raspberry Pi, с использованием чипа DAC TI (PCM5122), с использованием интерфейса I2S;

Пользователь может использовать эту расширительную плату с системами воспроизведения звука (например, volumio, xbmc system и т. д.) для создания собственной сети HIFI плеера;

Плата расширения обеспечивает два вида выходных интерфейсов для облегчения внешних усилителей и другого оборудования.

Светодиодный индикатор показывает рабочий статус. Красный светодиодный индикатор питания DAC (нормальный светильник питания), зеленый светодиодный индикатор для рабочих условий DAC (при работе декодирует светильник, останавливается или не работает при выключении), лучшее понимание работы DAC обеспечивает инфракрасный интерфейс приемника (занят GPIO26)

Характеристика:

1. Обновление чипа DAC, использование высококлассного чипа PCM5122, использование интерфейса I2S и возможность регулировки параметров громкости и звука через интерфейс I2C; Поддержка формата аудио данных от 16 до 32 бит; искажения и динамика очень идеальны, поддерживают высокую частоту дискретизации 384 кГц, динамический диапазон 112дб, искажение-93дб. Мягкий подъем или падение пандуса и аналоговый скворч для 120dB скворч соотношение сигнал/шум (SNR) без выскакивания.

2. PCM5122 также интегрирует насос отрицательного заряда, выход не требует DC блокирующих конденсаторов; 2,1 Vrms заземляющий выход центра; Очень хорошая способность подавлять Внеполосный шум. PCM510xA способен управлять несколькими параллельными продуктами, поддерживая нагрузки так же низко, как 1kΩ. (То есть, несколько усилителей используются одновременно).

3. Выходной порт покрыт позолотой дистанционного управления RCV двойной экран POS терминал и позолоченный 3,5 мм держатель для наушников

4. С изолированным блоком питания, Raspberry Pi источник питания изолирован от независимого источника питания ЦАП, и магнитные бусины не мешают друг другу, и избавиться от текущего звука.

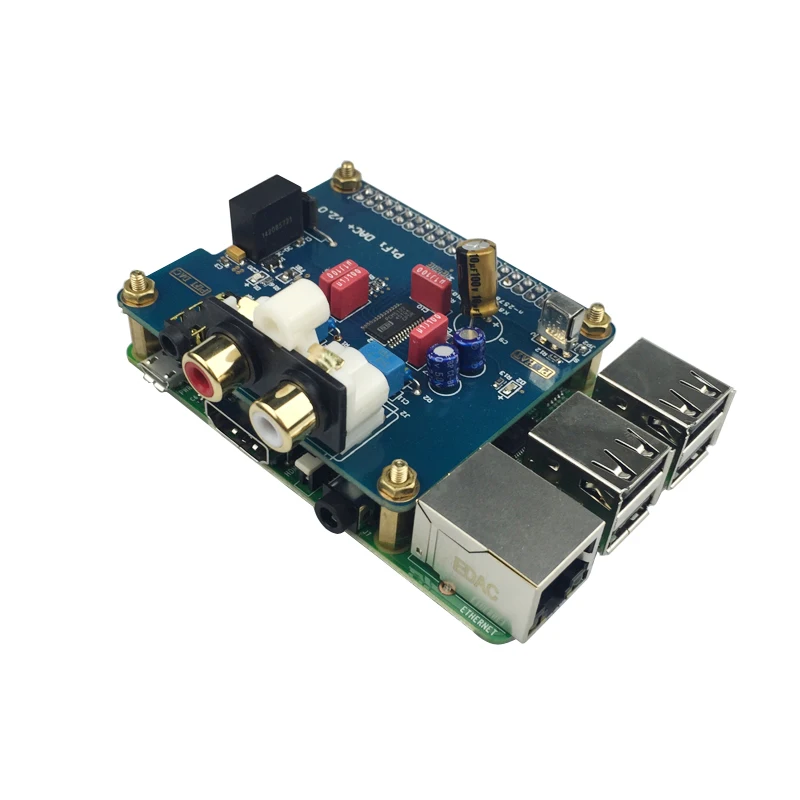

5. Бесплатная пайка, может быть использована непосредственно при подключении к расширительной плате, и непосредственно декодирует цифровой в аналоговый с использованием интерфейса I2S, без usb-интерфейса DAC,

6. Добавлен дисплей состояния для двухцветного СВЕТОДИОДА, красный светильник для индикатора питания DAC (мощность нормальная), зеленый светильник для DAC светильник рабочего состояния (светильник s при работе декодирования, остановить или не работать), лучше понять работу DAC происходит

7. Идеально совместим с официальным размером шляпы PI Raspberry Pi, плата PCB принимает процесс золотого покрытия на высоком, И изогнутые следы (высококлассный HIFI DAC принимает изогнутую трассировку) для лучшего обеспечения непрерывности сопротивления сигнала и уменьшения отражения сигнала и преломления.

8. Хороший звук зависит от реального материала, аудио часть аналогового аудио раздела использует HIFI класса высокого класса DAC используется только в энтузиастов конденсатора резистора.

9. Обеспечивает инфракрасный Интерфейс приемника (занимающий GPIO26, пользователи могут отсоединить перемычку JP2, когда они не хотят использовать инфракрасный светильник)

Рекомендуем Volumio:

-Готов к игре: вспышка, и вы готовы

-Качество звука: отличное воспроизведение

-FLAC, WAV, MP3, AAC, ALAC, пожалуйста, Поддерживайте

-Музыкальные библиотеки на накопителях Samba, NFS и USB

-Поддержка веб-радио из коробки

-Управление через интегрированный Webui с ПК, смартфоном, планшетом

-Возможность Airplay

-Поддержка Ramplay

-Собственное воспроизведение DSD

-Многокомнатное Воспроизведение через приложение Android

-Выбор устройства воспроизведения на выходе

-Аудиовыход через HDMI, USB, аналоговый разъем, S/PDIF, I2S (B +)

-Конфигурация беспроводной сети

-Различные варианты перепродажи, до 32 бит/384khrtz

Пользователь Root: пароль root: volumio

Пользователь: пароль volumio: volumio

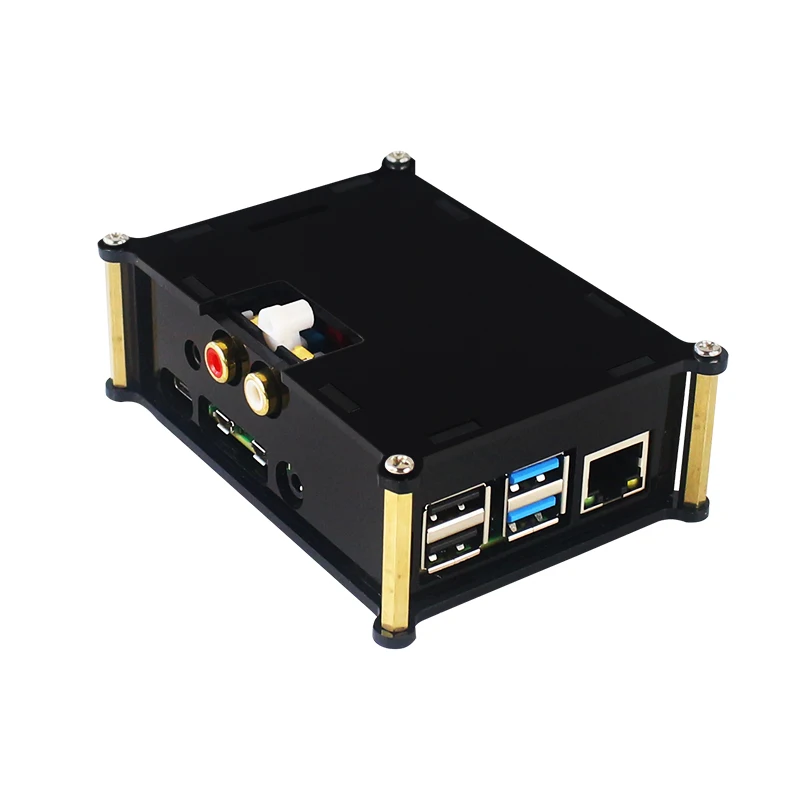

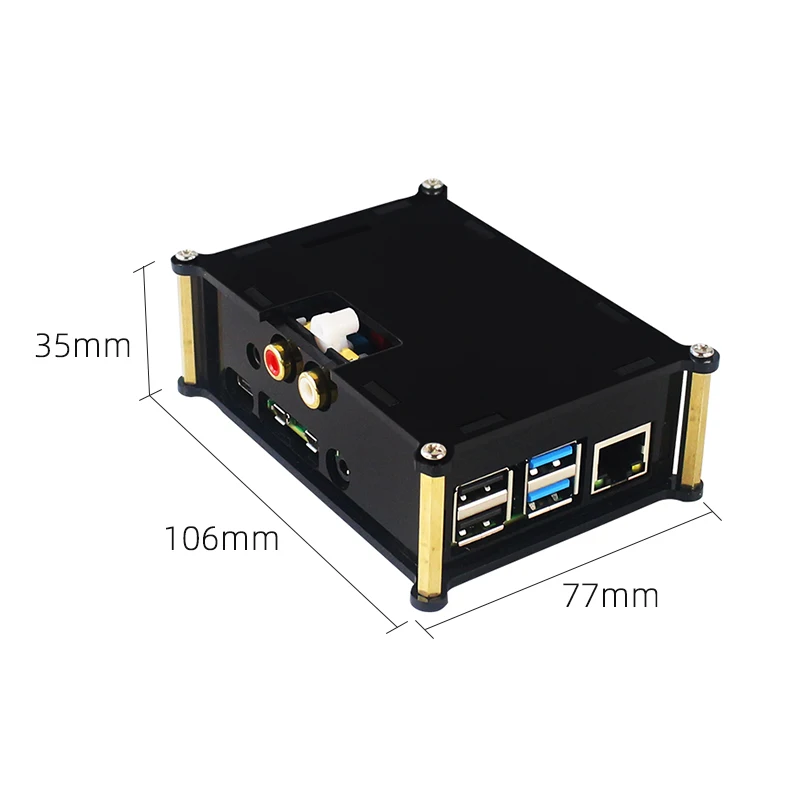

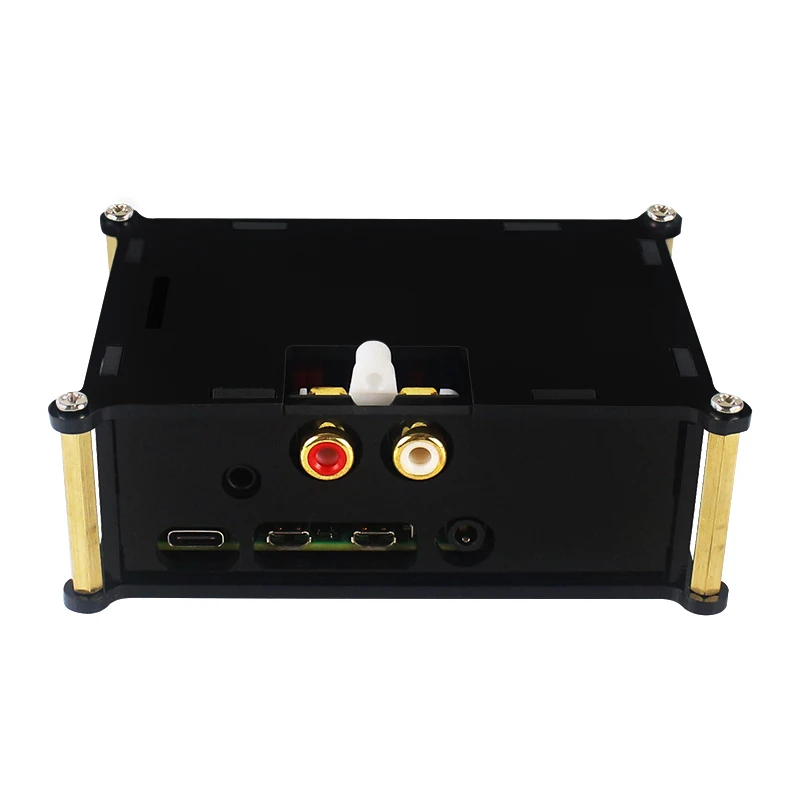

Чехол:

1. Изготовлен из акрила, не блокирует Wi-Fi и Bluetooth

2. Совместимость с Raspberry Pi 4 Model B и PiFi DAC + звуковая карта

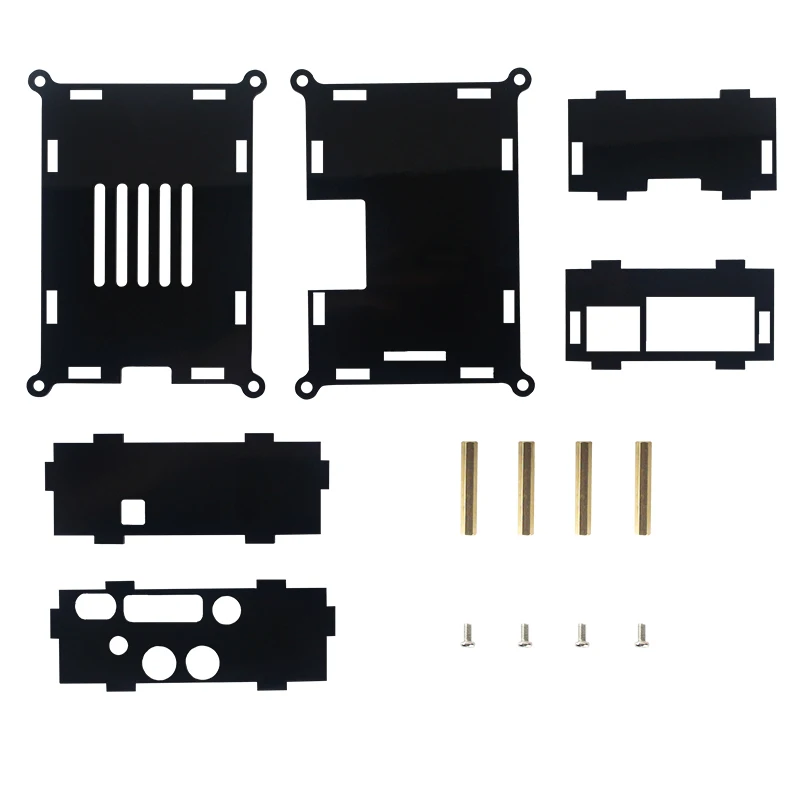

3. Состоит из 6 акриловых листов, легко устанавливается

4. Слой защитной пленки на поверхности акрила, пожалуйста, удалите его перед использованием.
