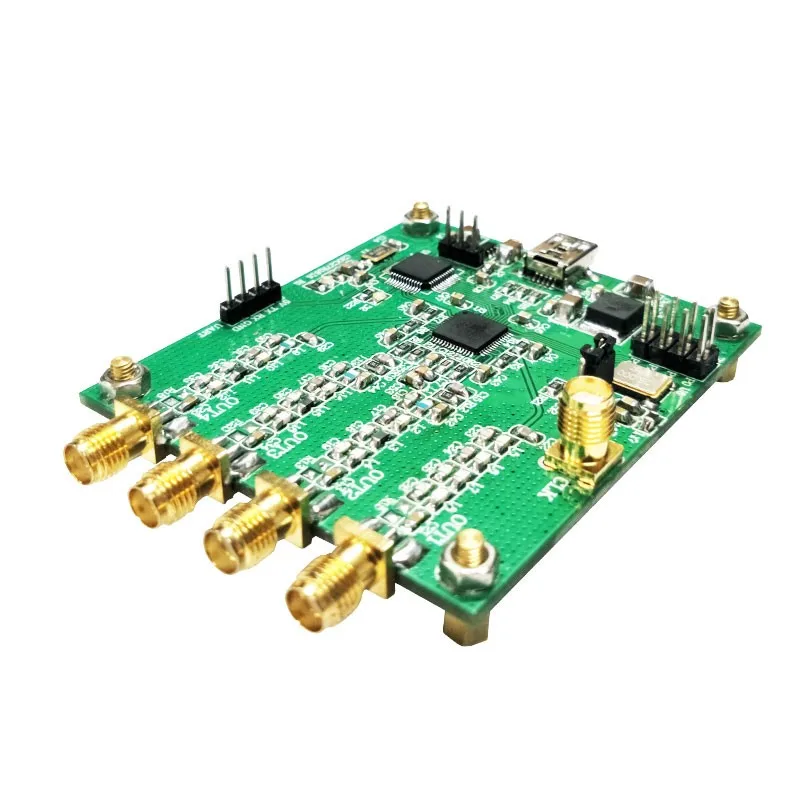

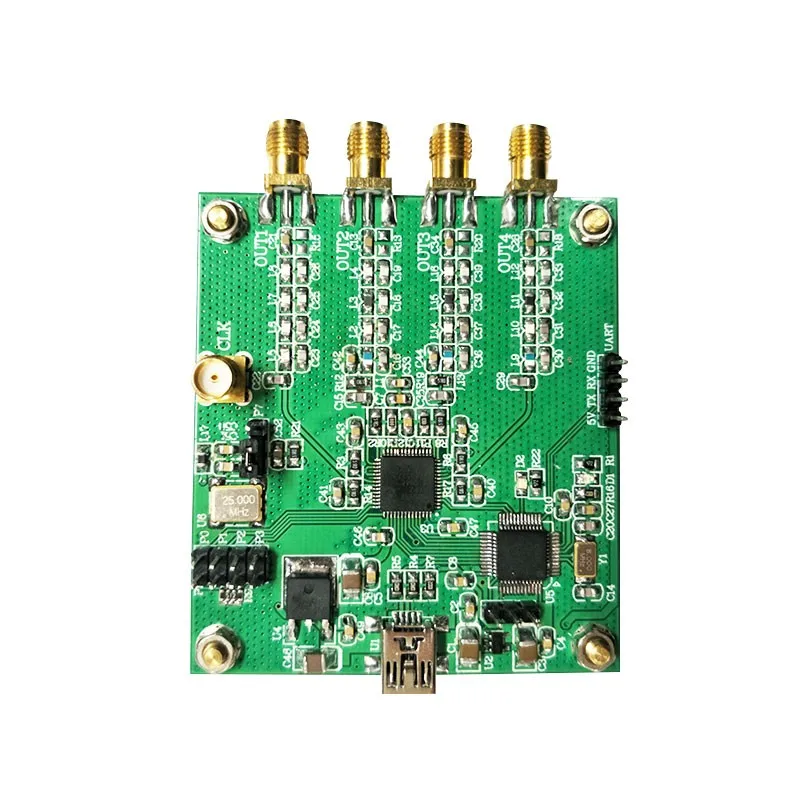

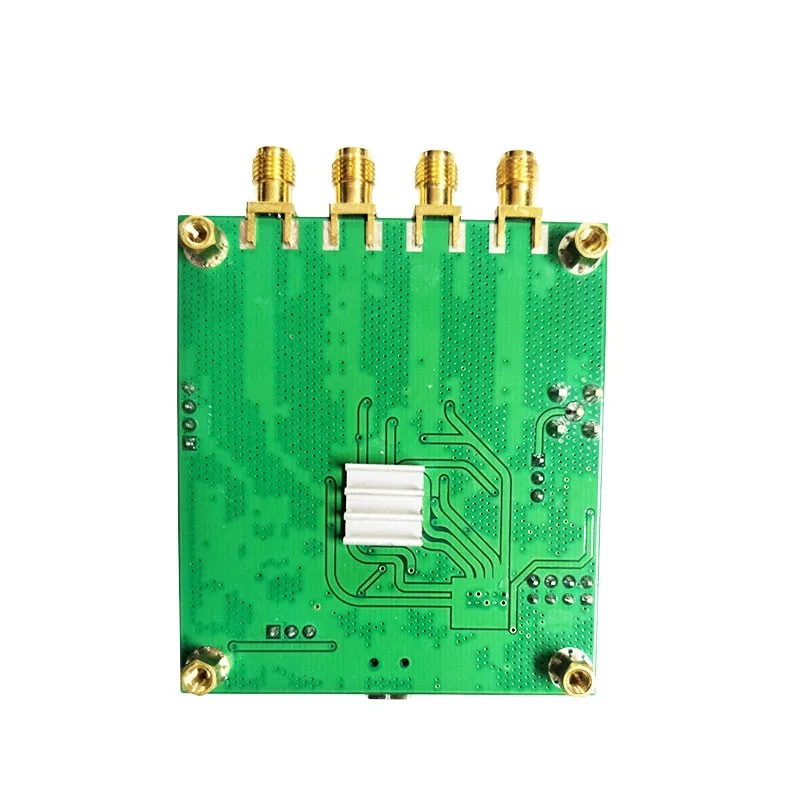

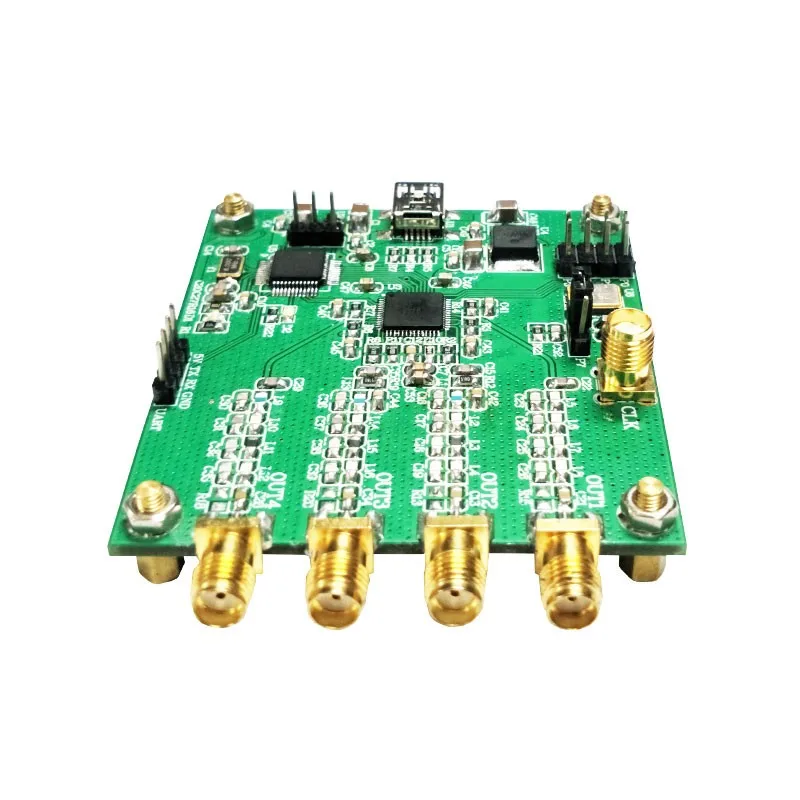

AD9959 4-канальный DDS модуль RF генератор сигналов на команды серийный Выход частоты развертки AM Параметры:-Название товара: AD9959 4-канальный DDS модуль-Размер печатной платы: 67x60 мм-Напряжение питания: USB 5 В или серийный 5 В (не может быть приведен в действие одновременно) Описание:Модуль AD9959 интегрирует MCU контроль и может быть непосредственно серийным выходом. Различные функции модуля контролируются через команды AT, что упрощает использование. С четырьмя независимо управляемыми каналами (частота, амплитуда, фаза), он может реализовывать функции частотной развертки, 2FSK, 4FSK и AM. Выходная частота может быть до 200 МГц, что может быть непосредственно подключено к компьютеру через usb-кабель. AD9959 состоит из четырех ядер прямого цифрового частотного синтезатора (DDS), каждый из которых обеспечивает независимое управление частотой, фазой и амплитудой. Эта гибкость может быть использована для устранения дисбалансов между сигналами, вызванных фильтрацией, усилением и другими аналоговыми обработками или несоответствиями макета PCB. Поскольку все каналы имеют общие системные часы, они по своей природе синхронизируются и поддерживают синхронизацию нескольких устройств. Его последовательный порт ввода/вывода обеспечивает режим работы, совместимый с SPI. Четыре контакта данных (SDIO_0 / SDIO_1 / SDIO_2 / SDIO_3) соответствуют четырем программируемым режимам последовательного ввода/вывода, что обеспечивает гибкость. Используя передовую технологию DDS, AD9959 обеспечивает высокую производительность при низкой мощности. Данное устройство интегрирует Четыре высокоскоростных 10-битная ЦАП с отличной Широкополосный и узкополосный SFDR производительности. Каждый канал имеет специальную 32-битный настройки частоты слово, 14 бит фазы офсетная печать, и 10 бит мультипликатор. DAC output использует напряжение питания в качестве справочного источника и должен быть подключен к AVDD через резистор или AVDD центробежный трансформатор. Каждый ЦАП имеет свой собственный программируемый исходный источник для достижения различных полномасштабных токов для каждого канала. Этот DDS модуль может использоваться в качестве делителя с высоким разрешением при использовании REFCLK как вход и выход от DAC. Все каналы используют источник входного сигнала REFCLK. Входной источник REFCLK может управляться непосредственно или использоваться со встроенным мультипликатором REFCLK (PLL) до 500 MSPS. Программируемый диапазон коэффициента умножения PLL составляет 4-20 с целыми шагами. Вход REFCLK также имеет цепь осциллятора, которая позволяет использовать внешний кристаллический осциллятор в качестве источника REFCLK. Частота кристаллического осциллятора должна быть между 20 МГц и 30 МГц. Кристаллический осциллятор может использоваться с мультипликатором REFCLK. В AD9959 доступен в окружности головы 56-pin лфксп посылка, экономя пространство. DDS core (AVDD и DVDD контактов) получает питание от 1,8 в питания. Цифровой интерфейс ввода/вывода (SPI) работает при температуре не выше 3,3 V и требует DVDD_I вход/выход (pin 49) должен быть подключен к 3,3 V. AD9959 работает в промышленном диапазоне температур от-40 °C до 85 °C. Особенности чипа:-4 синхронных канала DDS (500MSPS)-Независимое управление частотой/фазой/амплитудой между каналами-Задержка сопоставления частоты/фазы/амплитуды изменения-Отличное расстояние между каналами (>65 дБ)-Функции сканирования линейной частоты/фазы/амплитуды-До 16-уровень частота/фаза/амплитудно-импульсная модуляция (pin опционально)-4 интегрированный 10 битный аналого-цифровой преобразователь (DAC)-Одиночный программируемый DAC полный диапазон тока-Частота настройки разрешения: 0,12 Гц или выше-14-bit фазы офсетная печать Разрешение-10-битная амплитуда регулировки разрешение Преимущества:-Интерфейс последовательного ввода/вывода (SPI) с увеличенной пропускной способностью данных-Программное обеспечение/аппаратное управление, экономия энергии-Двойной источник питания (1,8 V DDS core/3,3 V serial I/O)-Синхронизация нескольких устройств-Дополнительно 4 x до 20 x REFCLK мультипликатор (PLL)-Опциональный осциллятор REFCLK crystal-56-pin лфксп посылка Применение чипов:-Agile local осциллятор (LO) Частотный синтез-Радар/гидролокатор фазированного массива-Приборы-Синхронизированные часы-Радиочастотный источник для AOTF (Acousto-оптический настраиваемый фильтр) Посылка включает в себя:-1 x модуль радиочастотного сигнала
