Описание:
Ссылка на документ: https://www.sendspace.com/file/bvxjrz
Напряжение: 6 В-18 в, при использовании 6 В источника питания, ток должен быть выше 1,5a.
Реле интерфейса: Использование 250V 10A реле, вы можете напрямую работать наиболее электроприборами на рынке.

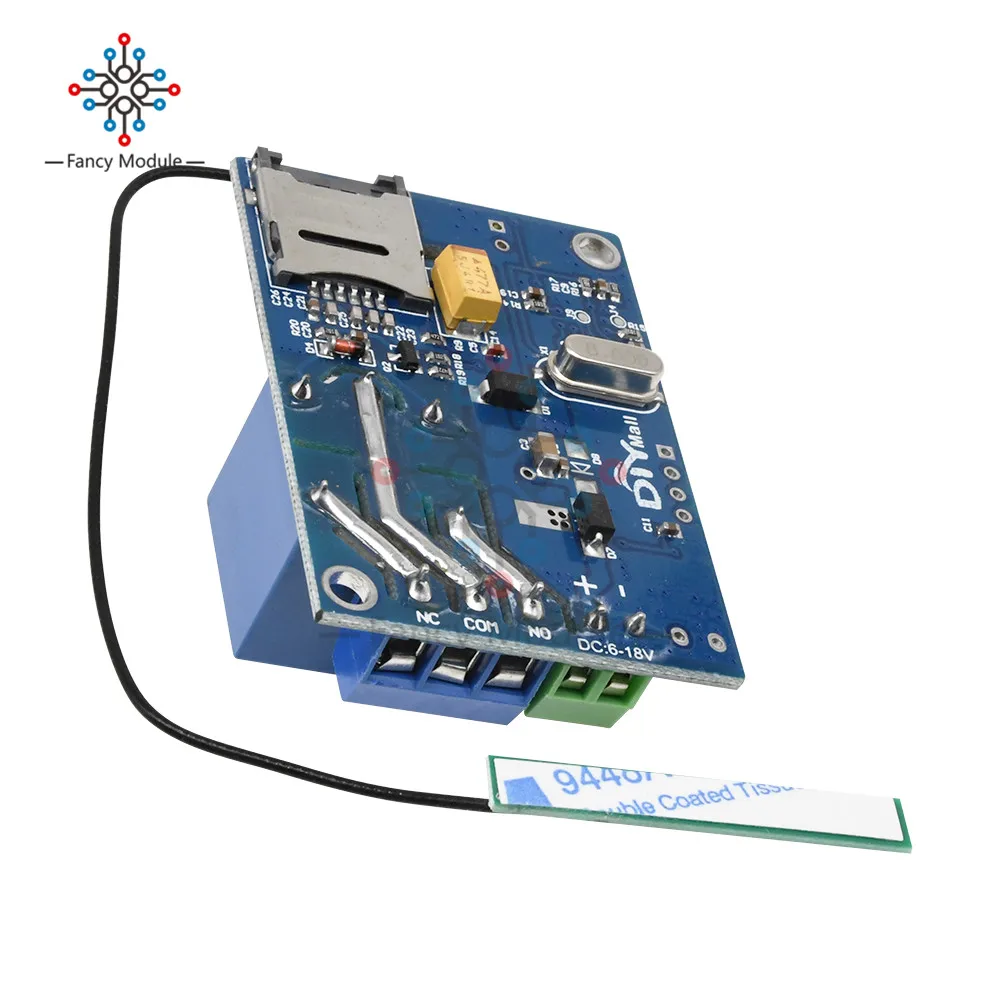

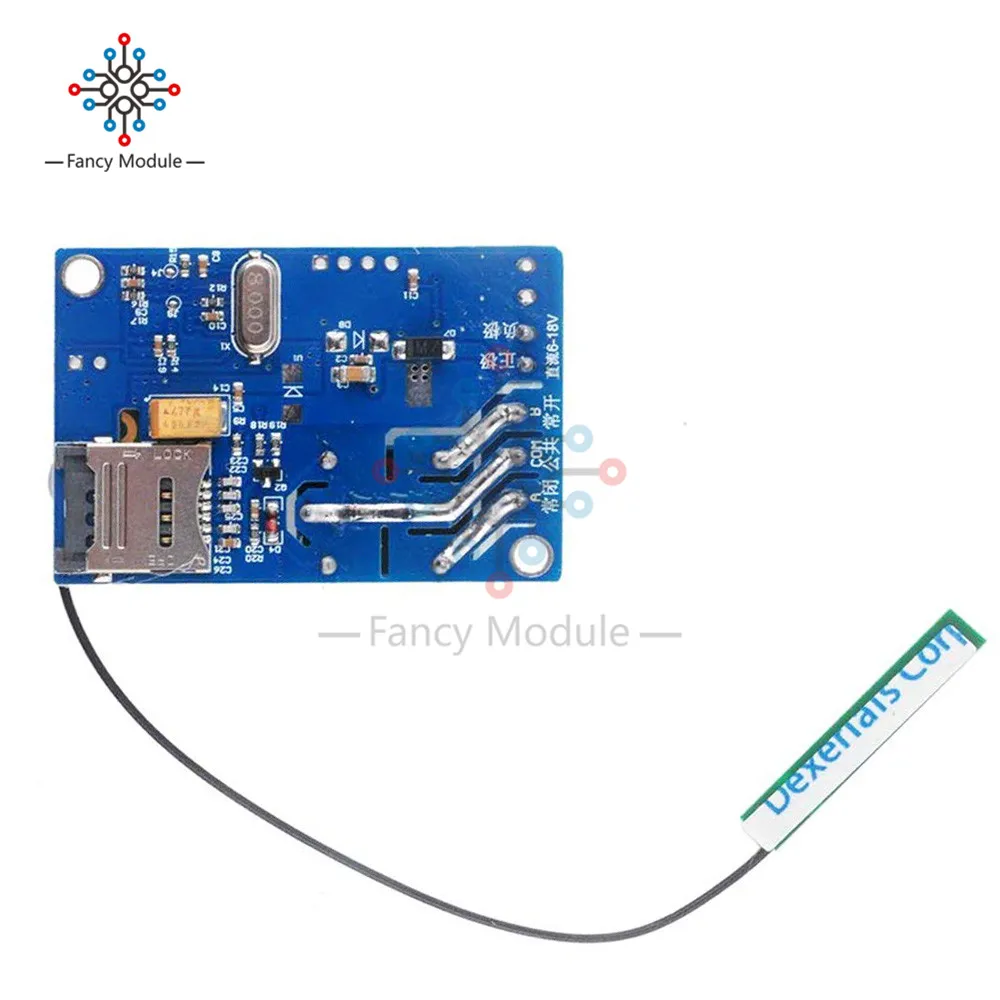

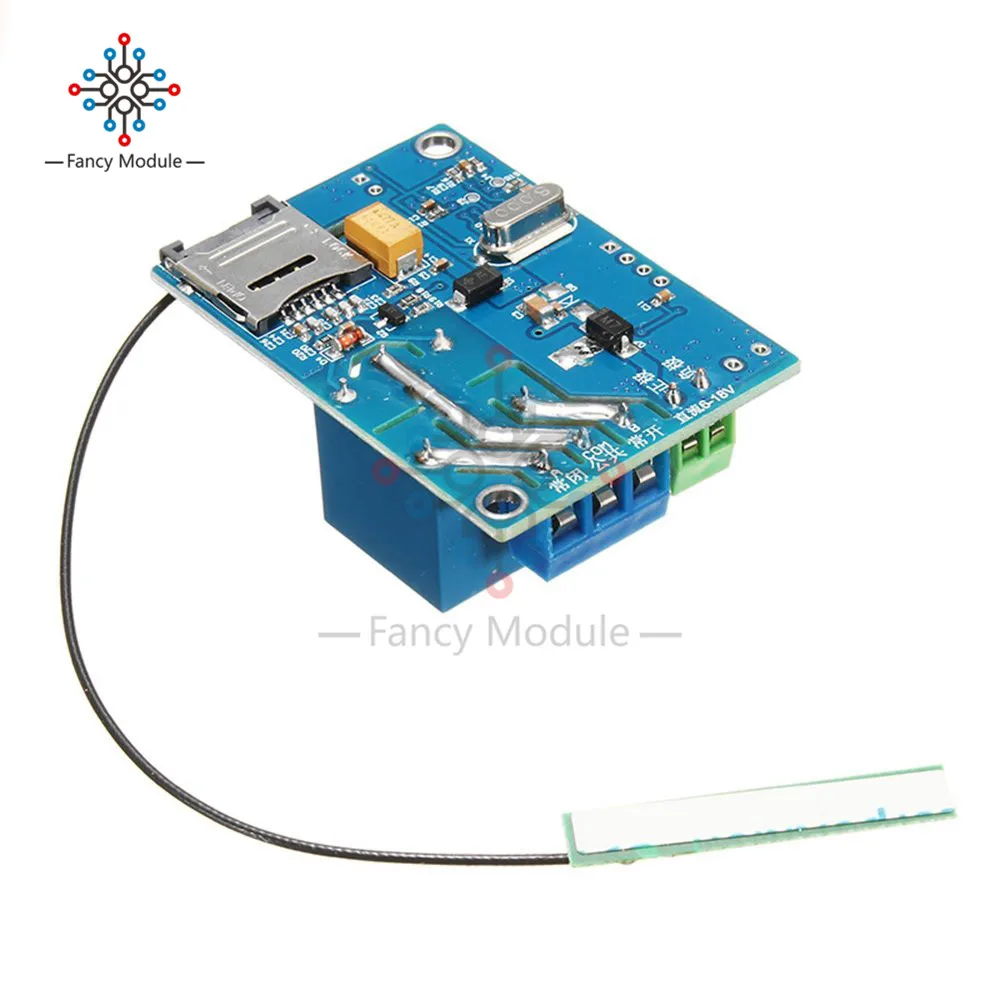

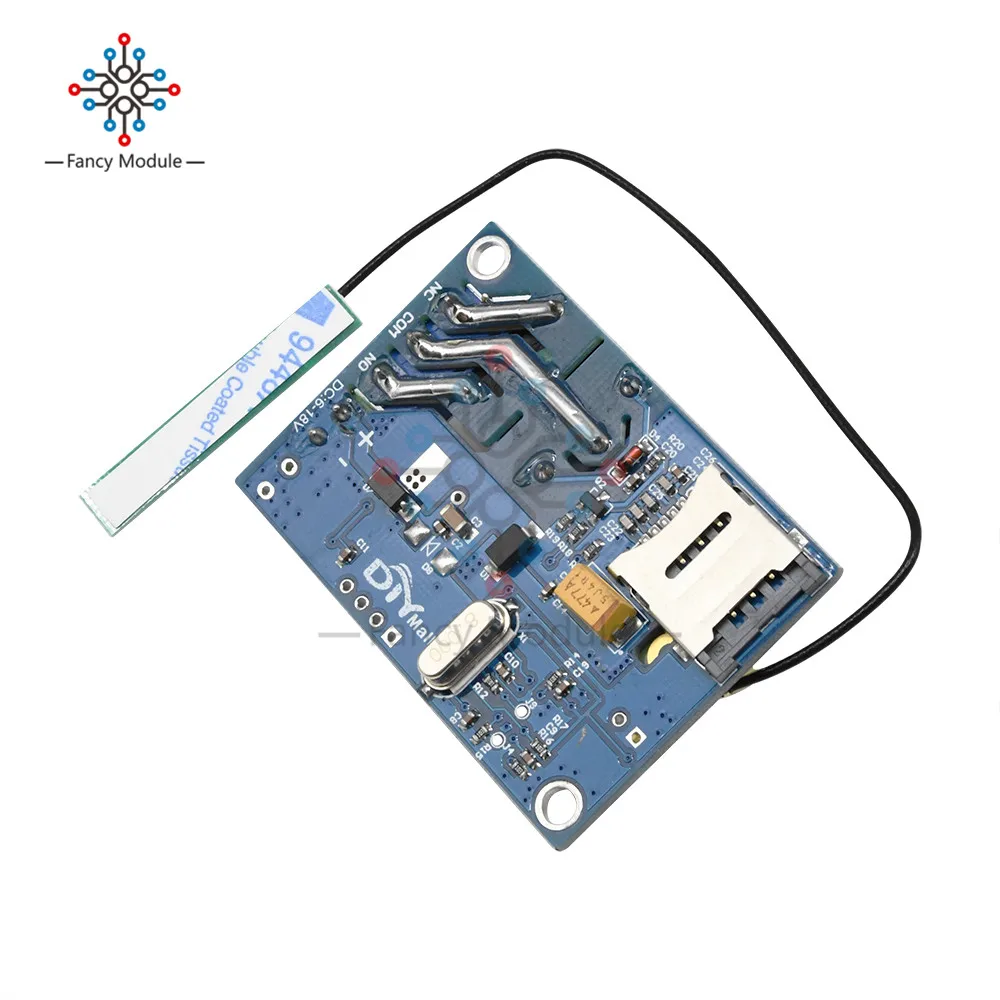

Разъем для sim-карты: вставьте sim-карту при выключении системы. (В Китае, пожалуйста, используйте мобильный или Unicom карты).
Светодиодный интерфейс: Есть три светодиодный свет под названием D3 D5 D6 (D5 находится рядом с отверстием для позиционирования, D6 должна быть близка к интерфейс антенны). Светодиодный индикатор соответствует условиям работы оборудования следующим образом, каждый столбец-одно состояние.Конфигурация режима: Формат: * код * $ 00000N $, N = 1, 2, 3, 4. Если вы хотите настроить этот контроллер в режиме 1, отправьте SMS: * 123456 * $000001 $.
Устройство ответит, содержимое: SYS режим: 1 Набор ОК!
Примечание: 1 2 3 режима-это режим телефона, вы не можете использовать команду CHCH CMON CMOF, вам нужно установить 4 режима, 4 режима-режим сообщения, отправьте SMS: * 123456 * $000004 $ для установки платы в режиме 4, вы можете использовать следующую команду.Команда:
Реле по команде: CMON, после успешной установки устройство ответит SMS: On Set OK! Например, отправьте SMS: CMON. Статус реле будет сохранен.
Отключайте команду: CMOF, после успешной установки устройство ответит, sms-содержимое: выключено! Отправьте SMS: CMOF. Статус реле будет сохранен.
Включите только 1-2 секунды: CMD, после успешной установки устройство ответит, sms-содержимое: Dian Dong Set OK! Например, отправьте SMS: cmd. Статус реле не будет сохранен.
Включите 1-99 минут команды: CMSEONTIME(2 бит времени), после успешной установки устройство ответит, sms-содержимое: on Set OK! Время ** мин! Диапазон времени составляет 1-99 минут. Если вы хотите управлять реле в течение 1 минуты, отправьте SMS: CMSEONTIME01. Статус реле не будет сохранен.
Инструкция по запросу состояния системы: CMCH. Например, отправляет SMS: CMCHПульт дистанционного управления: вы можете управлять домашними устройствами, даже если вы находитесь в офисе.Посылка включает в себя:

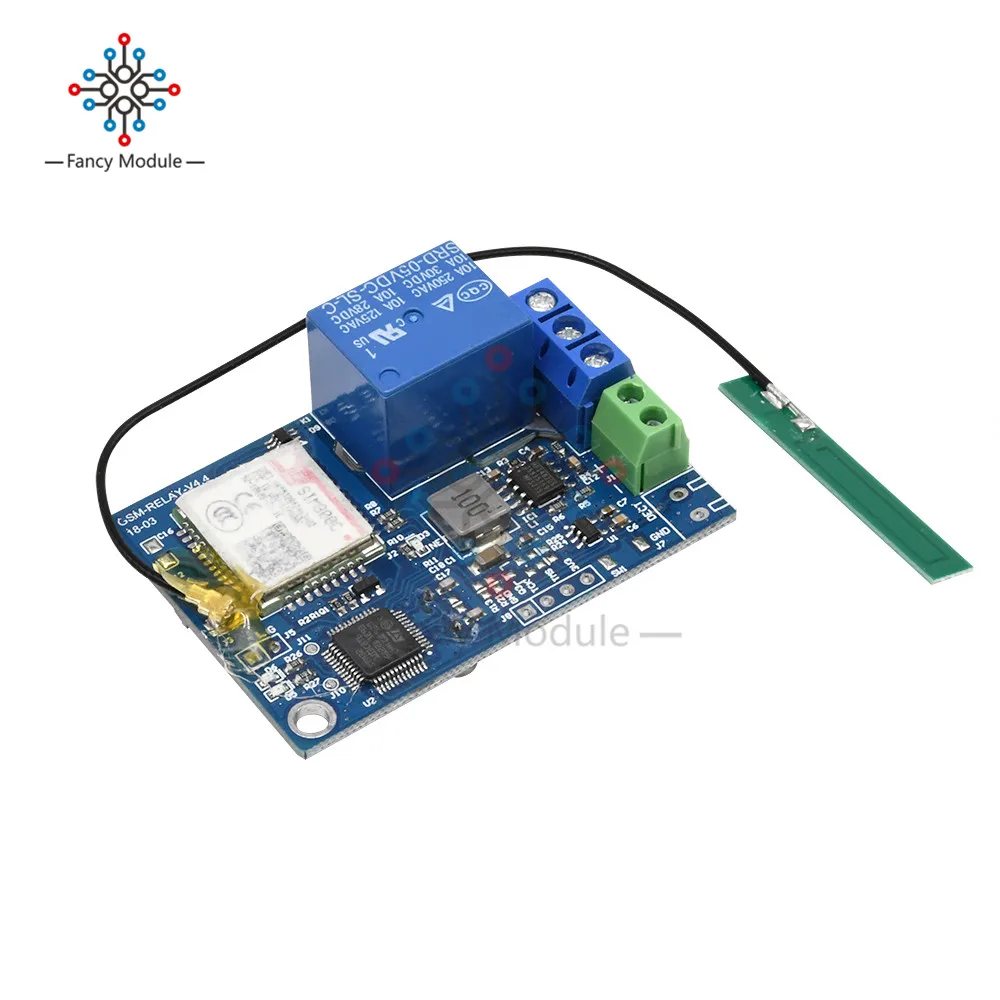

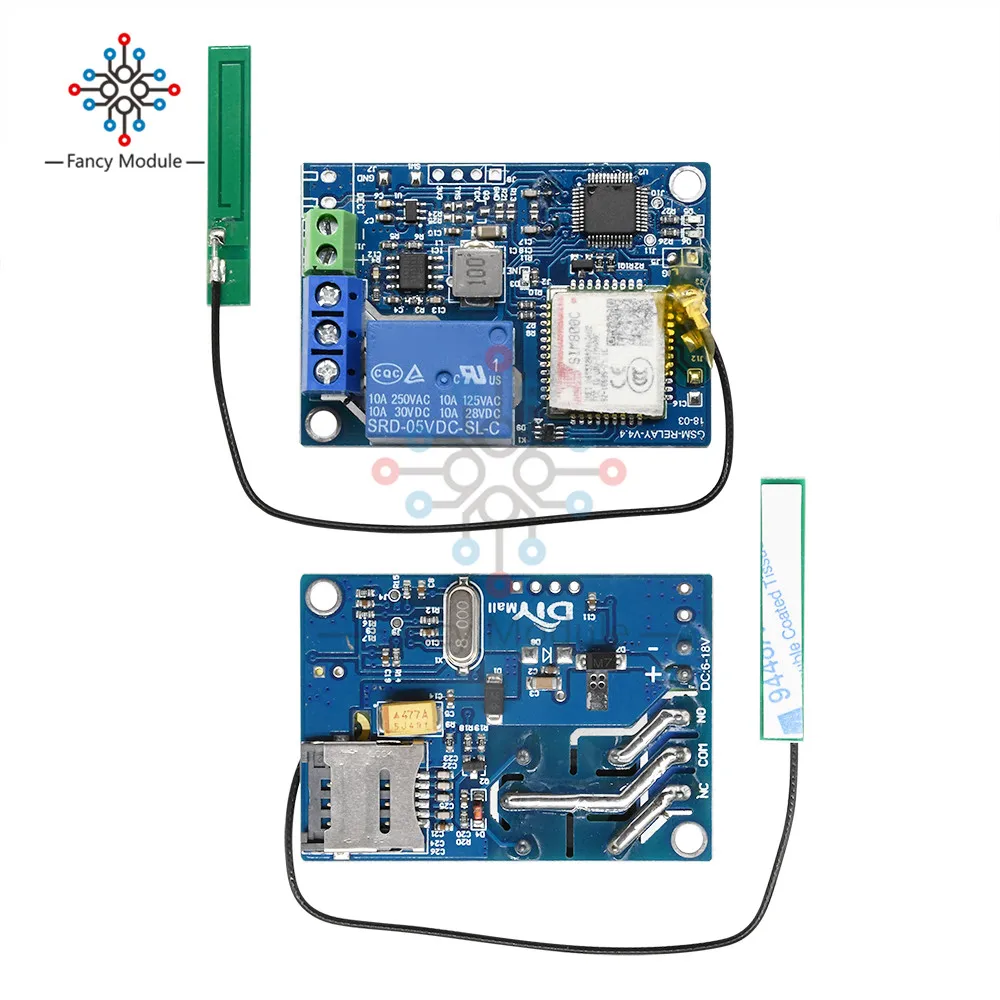

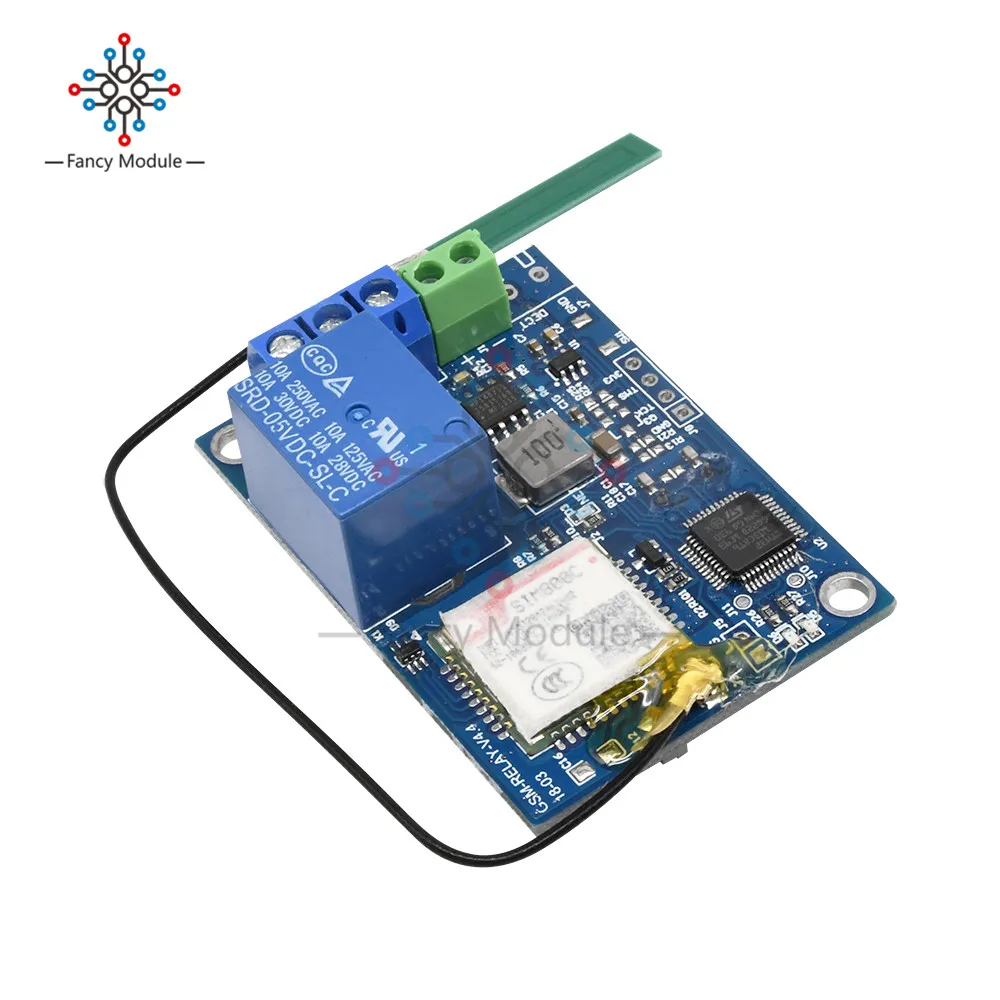

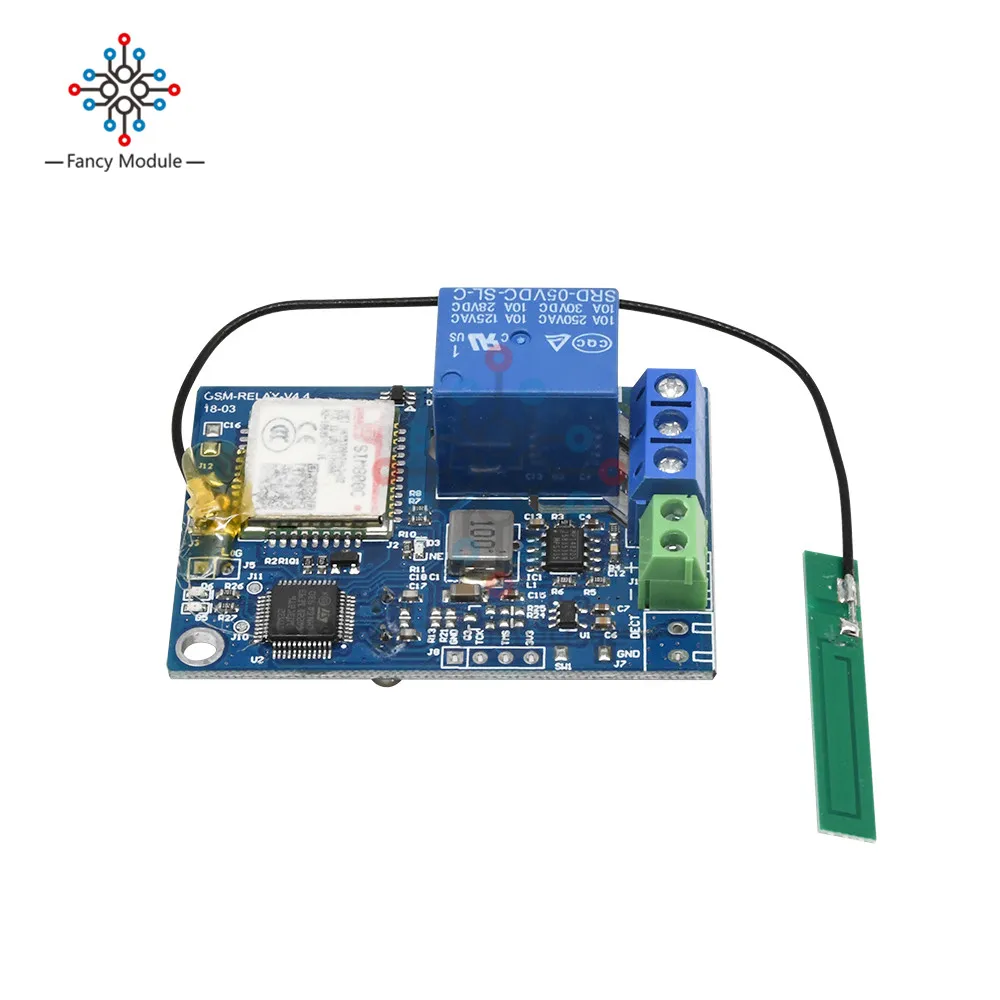

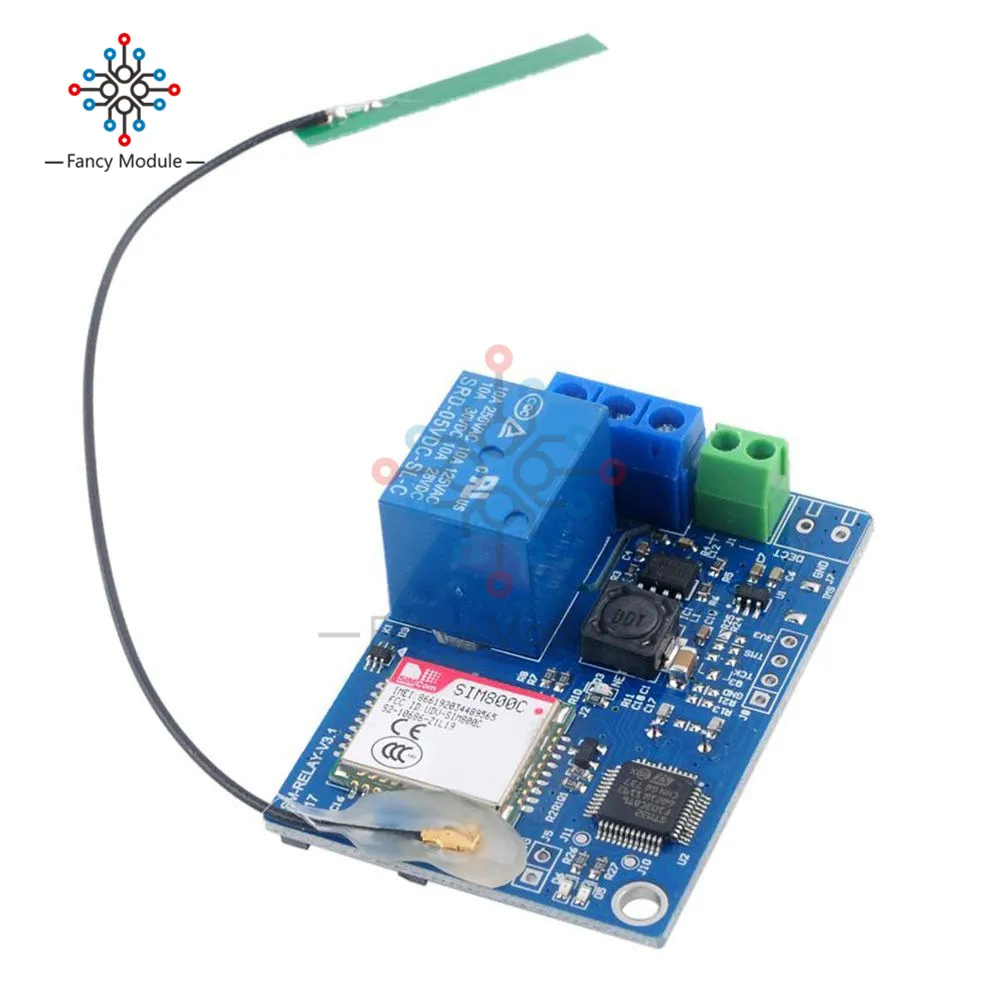

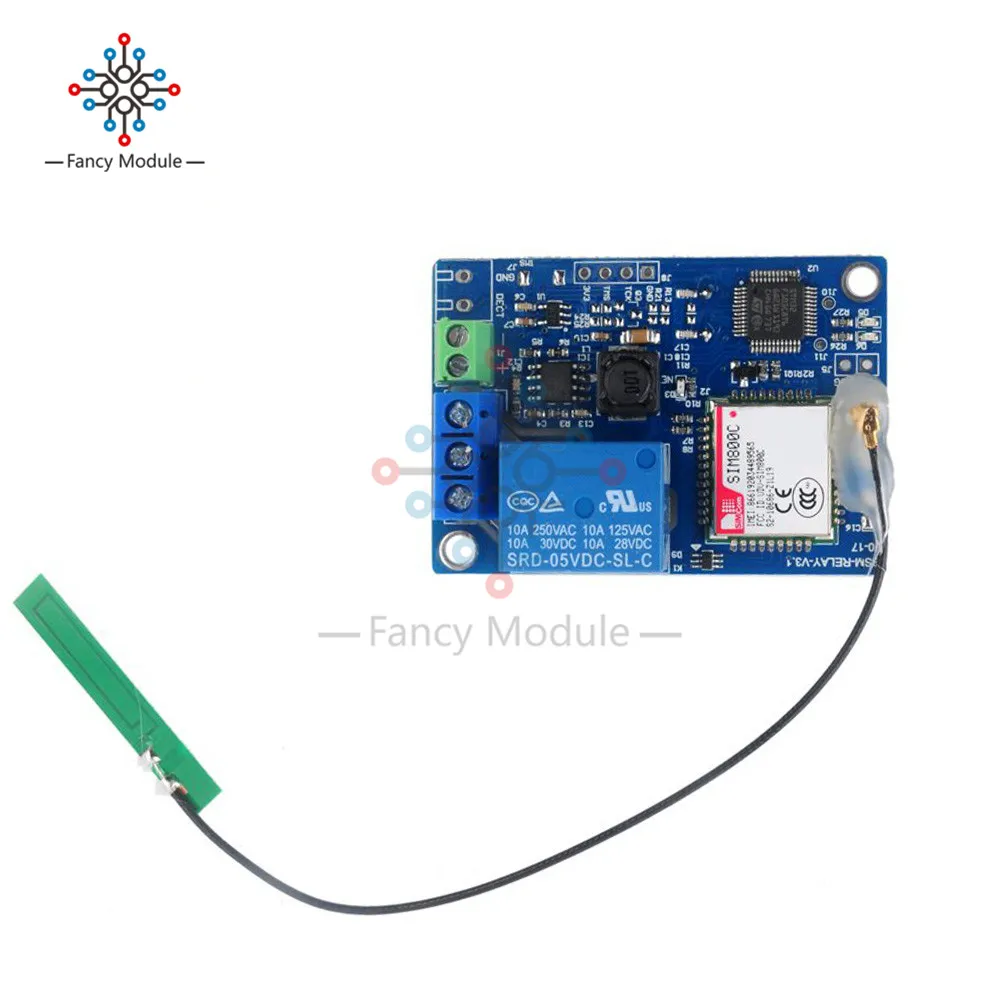

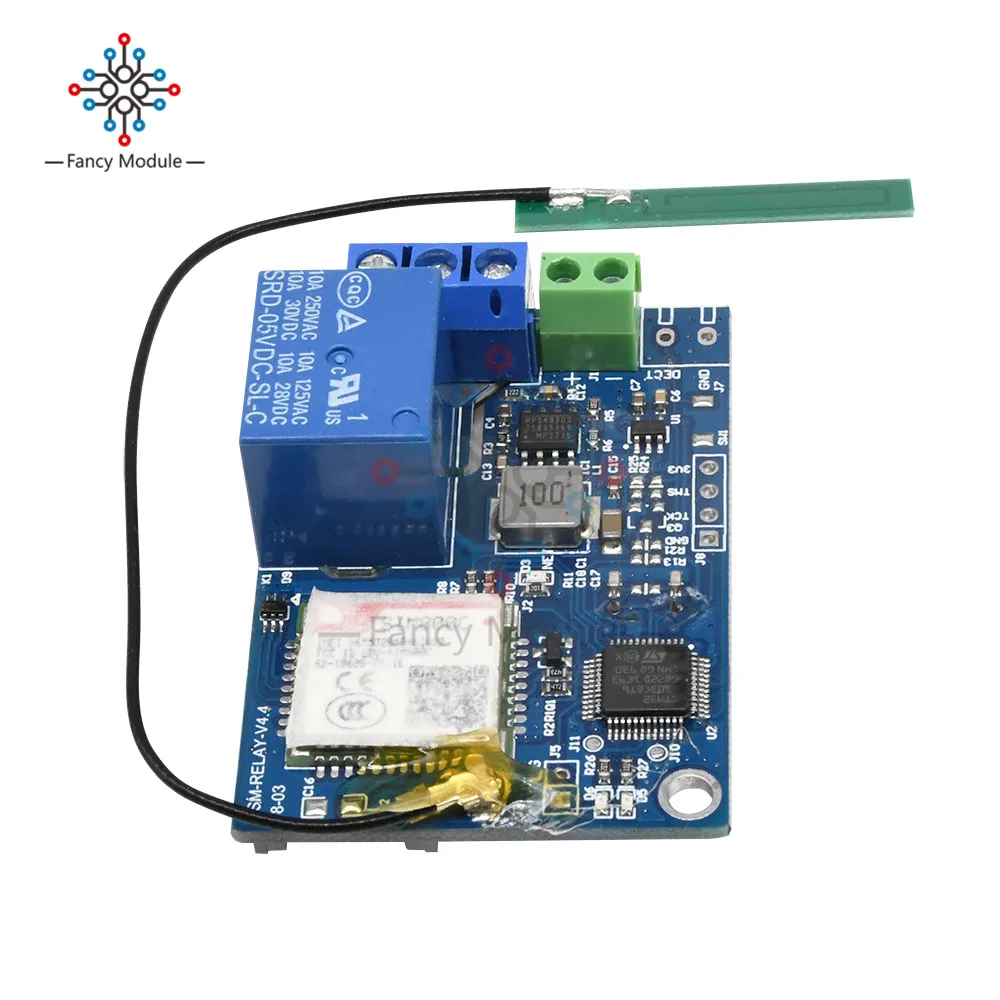

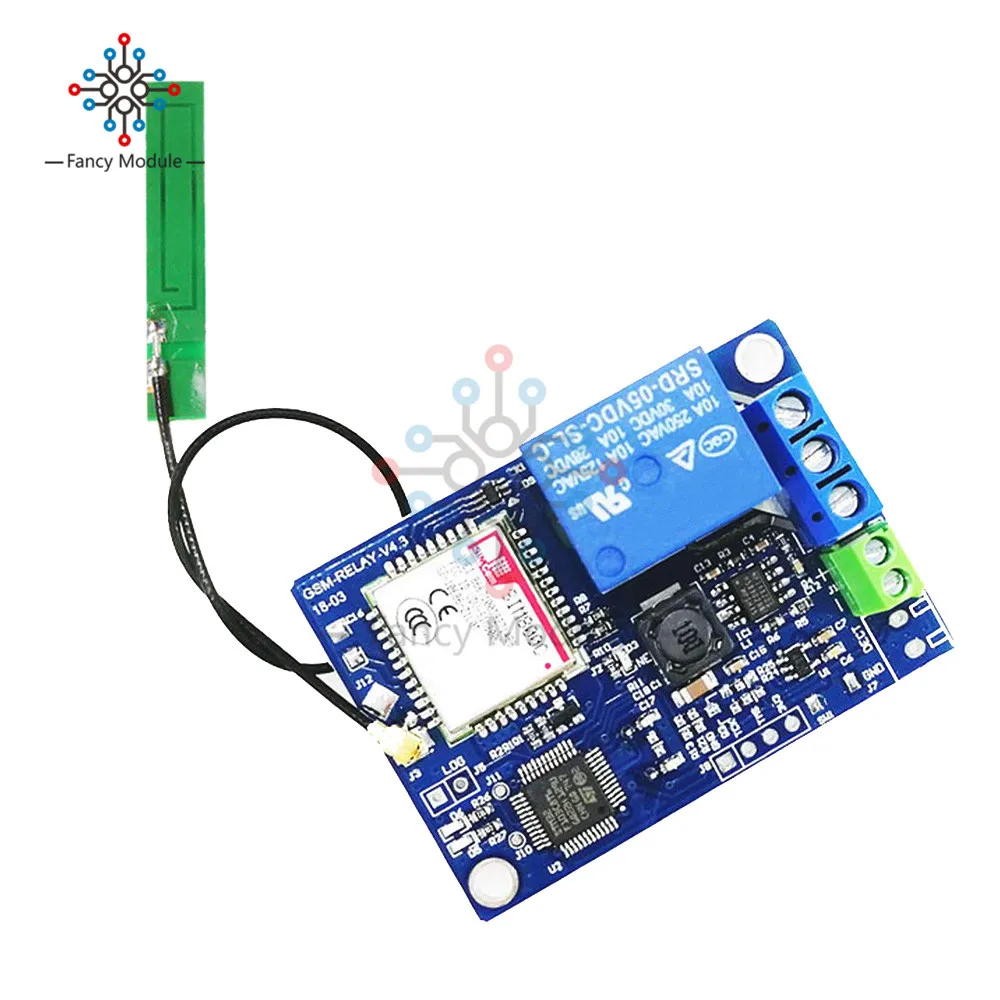

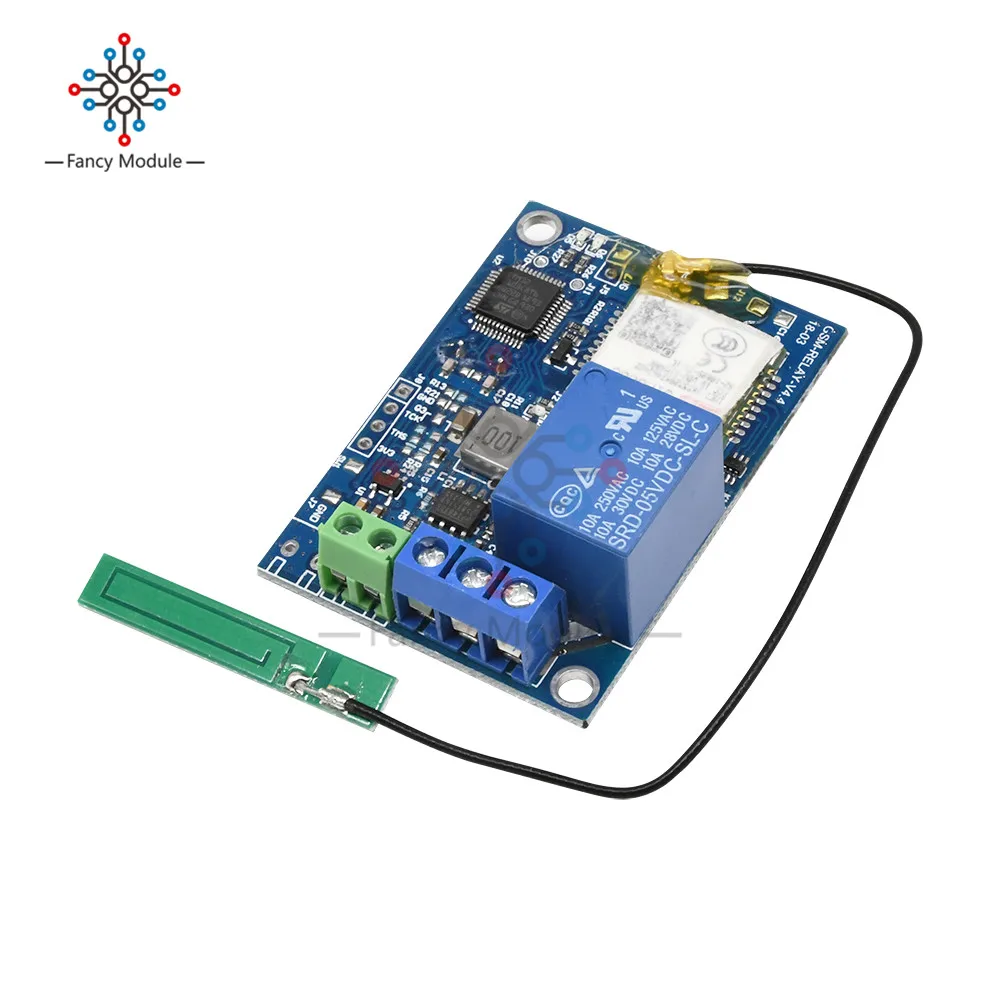

1*1 канал GSM SIM800C с антенной релейный модуль для умного дома
