ST оригинальный STLINK-V3MINI, компактный встроенный отладчик и программист для микроконтроллеров STM32

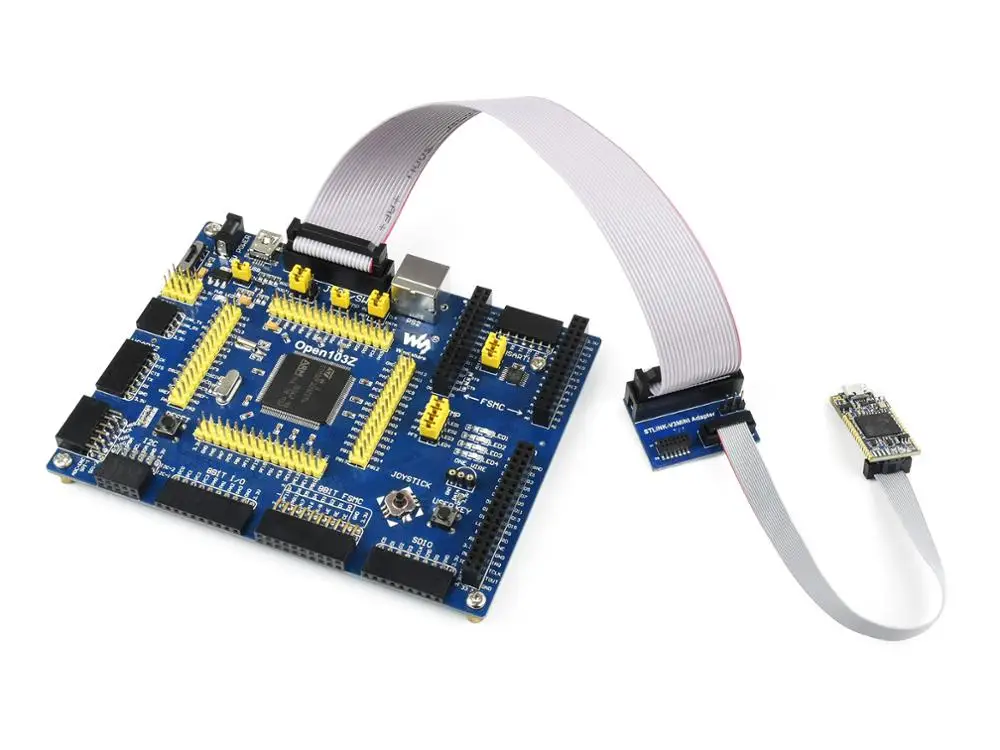

Примечание: плата приложения STM32 на фото не включена.

Описание

Описание

STLINK-V3MINI автономная отладка и программирование мини-зонд для микроконтроллеров STM32.

Интерфейсы JTAG/SWD используются для связи с любым микроконтроллером STM32, расположенным на прикладной плате.

STLINK-V3MINI также предоставляет интерфейс виртуального com-порта, позволяющий хост-ПК общаться с целевым микроконтроллером через один UART.

STLINK-V3MINI-это портативная версия, простой в использовании отладчик/программист, включая интерфейс STDC14 с плоским кабелем.

Ключевые особенности

Автономный зонд

Около 15x30 мм высокой плотности интеграции PCB, очень малый форм-фактор

Самопитание через разъем Micro-B USB (не обеспечивает источник питания для целевого приложения)

Высокоскоростной совместимый интерфейс USB 2,0

Прямое обновление прошивки (DFU) поддержка, для использования с большим количеством будущих устройств

3 V до 3,6 В применение Поддержка напряжения и 5 V толерантным входных сигналов

Поставляется с 1,27 мм Шаг STDC14 к STDC14 плоский кабель

Дополнительная плата адаптера и 2,54 мм Шаг 20-контактный JTAG/SWD плоский кабель (дополнительные аксессуары от Waveshare)

Поддержка связи SWD и serial wire viewer (SWV)

3 V до 3,6 В применение поддержка напряжения на UART интерфейс и 5 V толерантным входных сигналов

Частота VCP до 15 МГц

Программирование по технологии Drag-and-drop Flash

Два цветовых светодиода: коммуникация, питание

Включает защиту сигналов STDC14

Поддерживаемое программное обеспечение

STM32CubeProgrammer

Киль®MDK-ARM

IAR™Теплый

SW4STM32

STVP

Иды на основе GCC

Поддерживаемые устройства

Все STM32 MCUs с JTAG / SWD интерфейсом

Сравнение спецификаций между различными версиями STLINK

Сравнение

STLINK-V3SET

STLINK-V3MINI

ST-LINK/V2

Примечания

JTAG/SWD прикладное напряжение

3V-3,6 V

3V-3,6 V

1,65 V-3,6 V

ST-LINK/V2 поддерживает низкомощные устройства STM32

НАПРЯЖЕНИЕ приложения для плавания

1,65 в-5,5 В

N/A

1,65 в-5,5 В

STLINK-V3MINI не поддерживает плавание STM8

Поддержка SWV

Да

Да

Да

Доступно только для STM32 в настоящее время

Интерфейс отладки

Мульти

Мульти

2

STLINK-V3SET/мини-порт GPIO, кроме порта программирования

Светодиодный индикатор

Два цвета

Два цвета

Два цвета

Светодиодный индикатор двух цветов указывает как на мощность, так и на связь, в то время как светодиодный красный цвет указывает только на связь

Пример

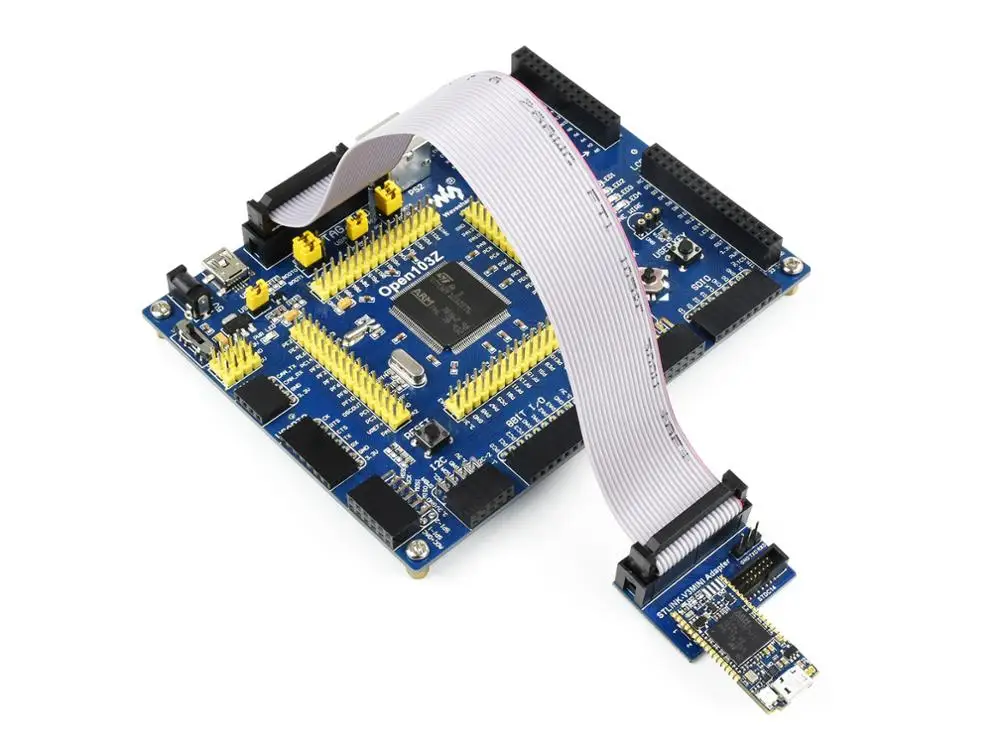

Примечание: плата приложения STM32 на фото не включена.

Подключение к ПК

STLINK-V3MINI должен быть подключен к ПК через usb-кабель Micro-B.

Перед подключением Установите/Обновите набор инструментов ST-LINK для поддержки STLINK-V3MINI (драйверов)

STLINK-V3MINI использует микроконтроллер STM32 F7, поддерживает высокоскоростную связь USB2.0

Подключение к приложениям STM32

STLINK-V3MINI может быть подключен к целевым приложениям STM32 на интерфейсах JTAG / SWD.

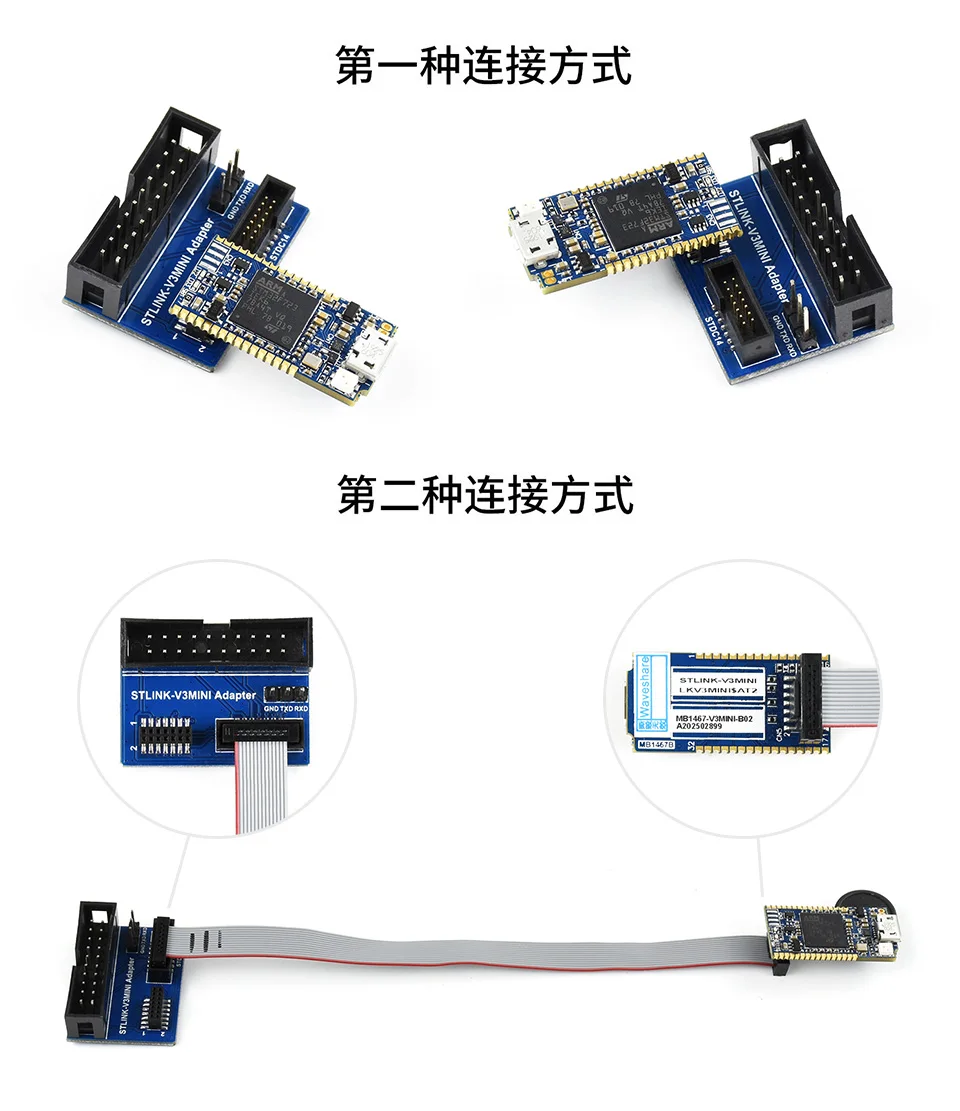

Метод подключения A: подключение к целевому приложению непосредственно через встроенный разъем STDC14.

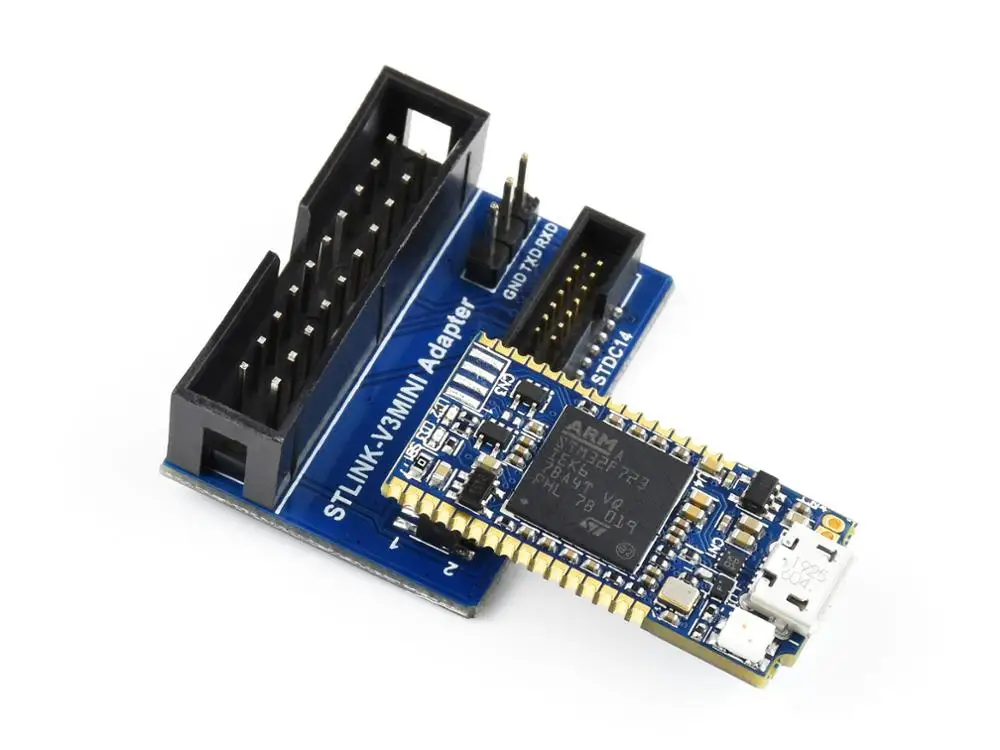

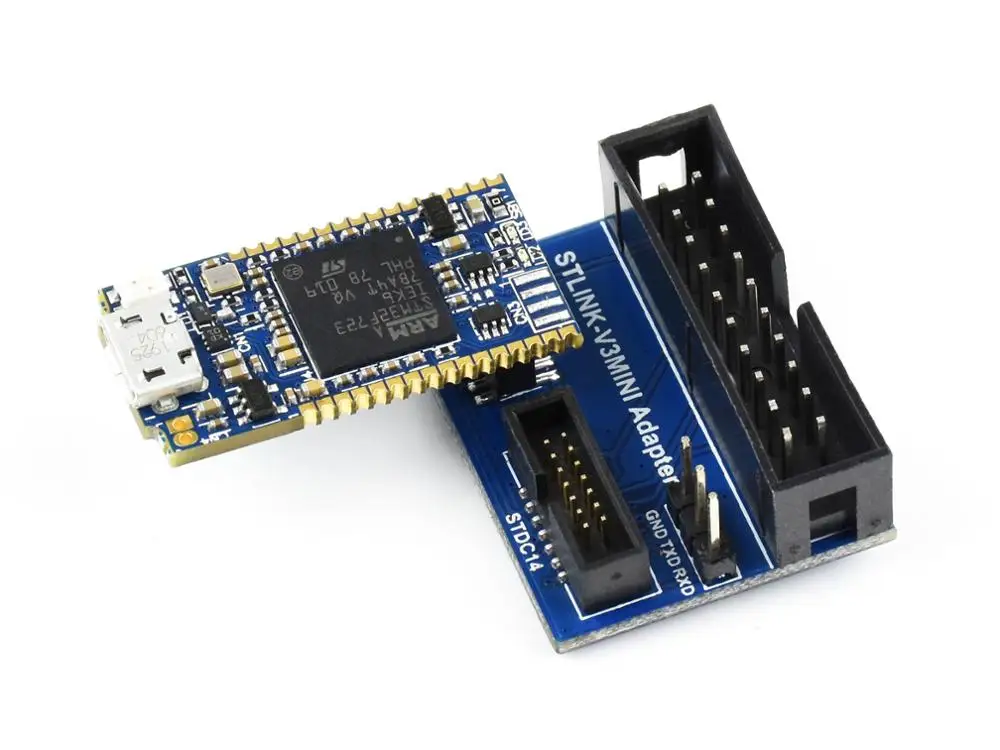

Метод подключения B: подключение к целевому приложению через STLINK-V3MINI плату адаптера.

STLINK-V3MINI светодиодный статус

COM светодиодный мигает красным:Происходит первое перечисление USB с ПК.

COM светодиодный красный:Устанавливается связь между STLINK-V3MINI и ПК (конец перечисления).

COM светодиодный мигает зеленый/красный:Обмен данными между целью и ПК.

Размеры

Ресурсы для развития

Вики:Www.waveshare.com/wiki/STLINK-V3MINI

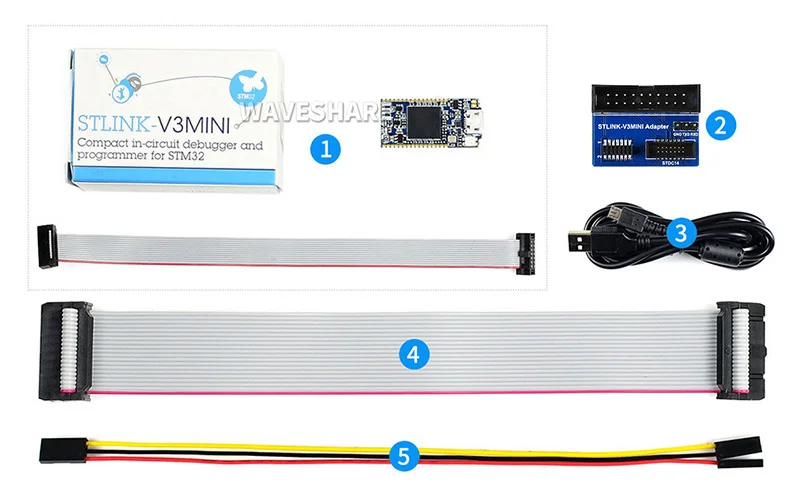

Посылка

Вес:0,075 кг
