Ультразвуковой толщиномерультразвуковой тестер с A B сканированием и сквозным покрытием и краской TM281DL

Ультразвуковой толщиномер A & B Scan для тестирования толщины резины

Серия TM281

Описание товара

Серия TM281 цветной экран с A/B-Scan Ультразвуковой толщиномер профессиональный в

Решение различных сложных измерений толщины

Особенности:

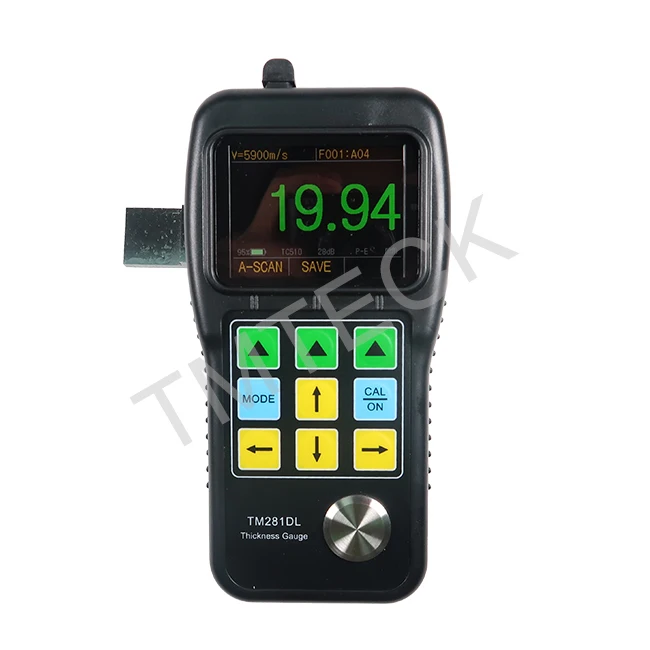

Цветной OLED 2,4 дюйма, 320X240 пикселей, контрастность дисплея 10000: 1

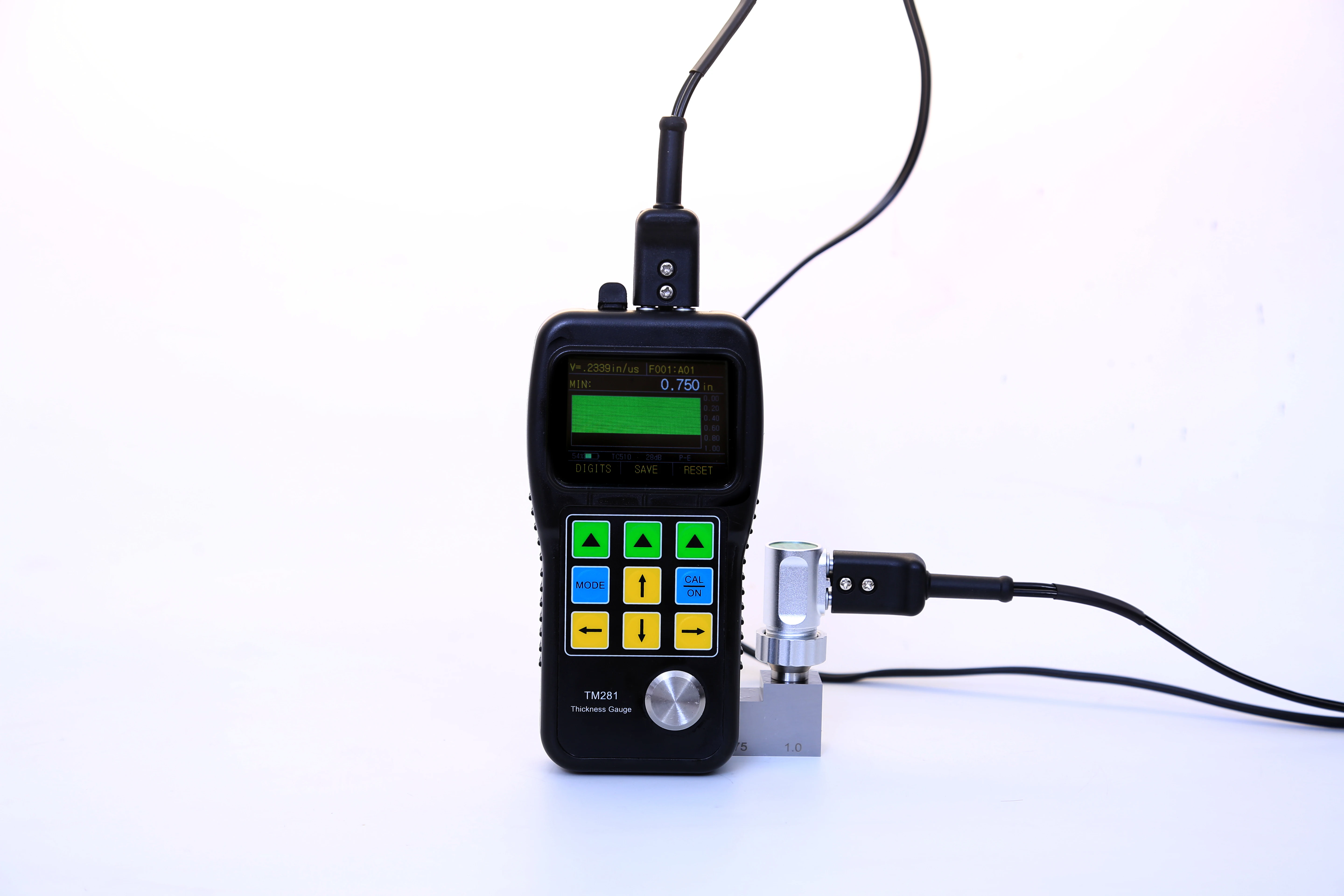

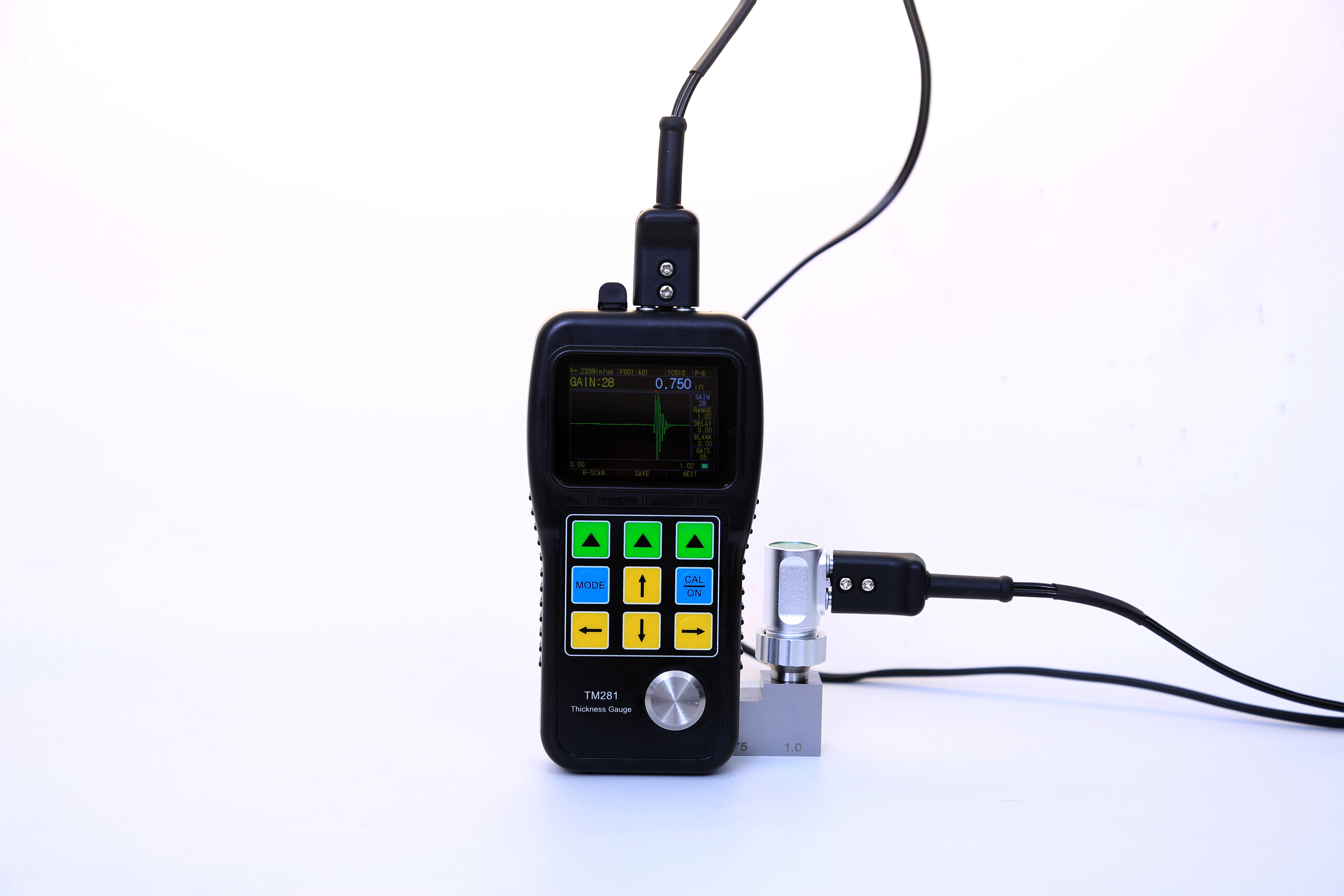

Живой цвет A-Scan

Пользователи могут напрямую видеть цветФорма волны ультразвукового звука (или А-скана) на экране, что вполнеВажно для случаев, когда нам нужно проверить правильностьРезультаты тестирования. Многие случаи могут привести к неверным результатам тестирования или даже к отсутствию показаний.Мы можем легко найти причины с помощью A-scan. Отрегулируйте три параметраВыигрыша, взлома, ворот, и тогда мы получим правильные показания.

Живой цвет B-Scan

Толщиномер серии TM281 есть времяБазовая функция B-scan. Перемещайте зонд по поверхности заготовки, затемПоперечный профиль дисплея заготовки, использовать для наблюдения заНижний контур заготовки. Его можно автоматически захватить минимумЗначение изображения B-scan, и указывать положение минимального краснымТреугольник. Вы можете увидеть любое значение толщины точки изображения B-scan, перемещаяУказатель.

Функция сквозного покрытия дольшеНужно тратить время на снятие покрытия

Теперь TM281D и TM281DL также имеют этоШироко известная функция. Это реализуется путем измерения двух непрерывных дновПоверхность подложки. Этот режим также имеет больше преимуществ:

1.Не требуется калибровка нуля

2.Высокая стабильность, значение измерения не зависит от давления зонда,Толщина сцепного слоя и поверхностная пыль заготовки.

3.Нулевой дрейф

Более практичная функция

Разница/уменьшениеСкорость:Разный режимОтображает разницу между фактическим значением и нормальным значением.Скорость уменьшения вычисляет и показывает процент уменьшения толщиныКогда материал становится тонким. Типичное применение для измерения металлаМатериал который обусловлен изгибом и становится тонким.

Отображение информации:LOS, min, max, большое считывание при отображении min наОдновременно, скорость, ноль, калибровка, единицы измерения, замораживание, размораживание, % заряда батареиОставшийся, коэффициент усиления-низкий, std, высокий, символ эхо-эхо

Макс./мин. Захват:На этомРежим, толщина тока, минимальная толщина и максимальная толщина будутБыть показано на экране одновременно.

Режим будильника:Динамическое изменениеЦвет показаний толщины при тревоге.

Скорость обновления:Выбирается 4 Гц, 8 ГцИ 16 Гц. 4 Гц для обычного применения, когда вам нужно быстрое сканирование, напримерИзмерение высокой температуры, вы можете выбрать более высокую частоту обновления.

Доступно несколько языков:Китайский, английский, испанский, немецкий.

Эхо-Эхо:Измеряет только толщину металла (игнорируйте краску иПокрытия)

Регистратор данных:99999Регистратор данных толщины с идентификационной точкой в линейных или сетчатых файлах (400 файлов)

Выход:USB 2,0 полныйСкоростной разъем. Программное обеспечение DataView

Размер:156 мм) (длина) 76 мм) (ширина) x 1,25 дюйма (38 мм) (высота)

Вес:285 г

Температура:Работа датчика: от-10 °C до 50 °C

Стандартный зонд TM510

Зонд является сердцемИнструмент, TMTeck имеет ведущую в мире технологию производства зондов. TM510Зонд использует высокопроизводительный Пьезоэлектрический Керамический чип, со встроеннымМеталлическая литой корпус, Практичная конструкция зонда и кабеля,Независимо от затрат на создание высокого качества.

Разница между ультразвуковым толщиномер серии TM281

TM281

TM281D

Цветной дисплей

√

√

Live A-Scan

√

√

B-сканирование на основе времени

√

√

Контроль коэффициента усиления и ворот

√

√

Бланкинг

√

√

Сквозная краска и покрытия

×

√

Регистратор данных

×

×

Программное обеспечение DataView

×

×

Технические характеристики ультразвукового толщиномер TM281DL

Тип дисплея

2,4 ''цветной OLED, 320 × 240 пикселей, дисплейКонтраст 10000: 1

Принцип действия

Импульсное Эхо с двойным элементомПреобразователи

Диапазон измерений

От 0,50 мм до 508 мм (от 0,02 дюйма до 20,00 дюйма),В зависимости от материала, зонда и состояния поверхности; E-E режим: 3-50 мм подСостояние

Разрешение измерения

На выбор 0,01 мм, 0,1 мм (на выбор0,001 дюйма, 0,01 дюйма)

Единицы измерения

Дюйм или миллиметр

Выпрямляющий режим

RF +, RF-, HALF +, HALF-, FULL

Режим отображения

Нормальный, минимальный/максимальный захват,DIFF/RR %, A-Scan, B-Scan

Коррекция V-образного пути

Автоматический

Скорость обновления

Выбирается 4 Гц, 8 Гц, 16 Гц

Диапазон скоростей материала

От 500 до 9999 м/с (от 0,0197 до 0,3939В/мкс)

Языки

Английский, французский, немецкий, испанский, китайский

Настройки будильника

Минимальная и максимальная сигнализации. ДиапазонОт 0,25 мм до 508 мм (от 0,010 дюйма до 20,00 дюйма). Динамическое изменение цвета сигнала на сигнализации

Требования к электропитанию

2 батарейки размера АА

Время работы

Приблизительно 40 часов

Отключение прибора

Возможность всегда включения или автоматического выключенияЧерез 5, 10, 20 минут бездействия

Рабочая температура

-10℃До + 50℃(От + 10 °F до + 12 °F)

Размеры

158 мм × 76 мм × 37 мм (В × Ш × Г)

Вес

285 г включая батареи

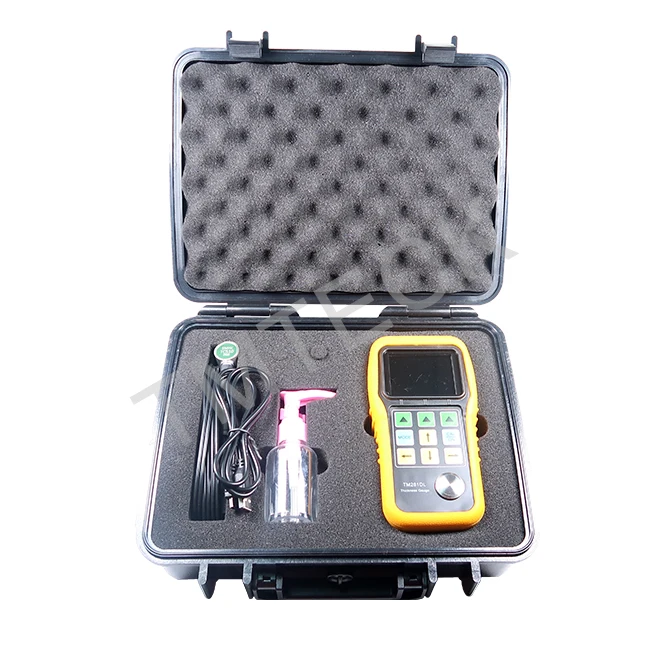

Стандартная поставка TM281DL

Имя

Количество

Основной корпус

1

Зонд

1

Батарея

1

Куплант

1

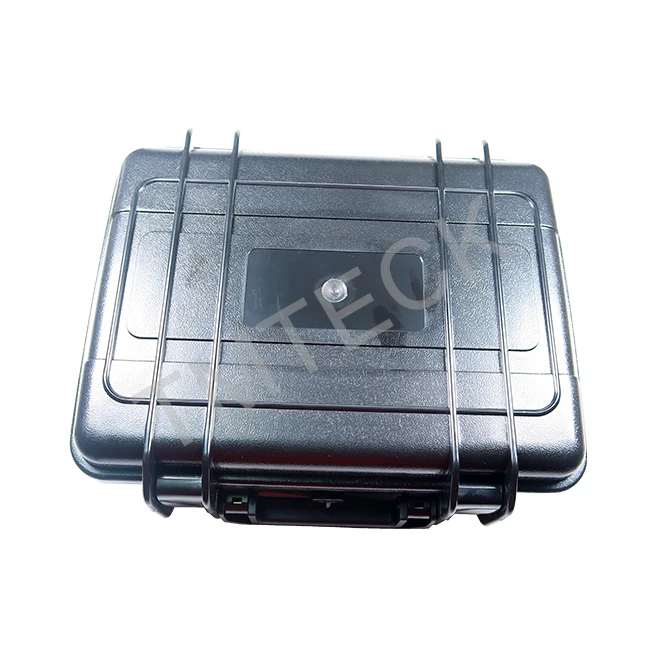

Чехол для переноски

1

Руководство по эксплуатации

1

USB кабель

1

Программное обеспечение

1

Спецификации зонда/преобразователя TM281

Рисунок

Модель

Тип

Частота

Диаметр контакта

Измерение

Диапазон

Диапазон температур

PT-08

TM281 стандарт

5 МГц

11 мм

От 0,8 до 100,0 мм

От-10 до 70℃

TC510B

TM281D/DLСтандартныйD

5 МГц

13,5 мм

От 1,2 до 200,0 мм

От-10 до 70℃

TC550

Маленькая трубка

5 МГц

5 мм

0,8-60 мм

От-10 до 70℃

ZT-12-2

ЛитойIroН

2 МГц

17 мм

От 4,0 до 508 мм

От-10 до 70℃

PT-06

Маленькая трубка

7,5 МГц

8 мм

От 0,8 до 30 мм

От-10 до 70℃

PT-04

Кончик пальца

10 МГц

6 мм

От 0,7 до 12 мм

От-10 до 70℃

GT-12-2

Высокий-Температурный режимЕ

5 МГц

15 мм

От 4 до 80 мм

От-20 до 300℃
