Руководство пользователя OBDEMOTO 6009
Эмулятор является основной системой моделирования для стандартных транспортных средств OBDII и основным инструментом для разработки и тестирования стандартных продуктов OBDII. Эмулятор обеспечивает высокую справочную ценность для техников НИОКР, разрабатывающих стандартные продукты OBDII, значительно уменьшая сложность и цикл развития, а также предоставляет ссылку для студентов и отдельных энтузиастов автомобильных майоров. Его можно использовать в качестве автомобильного симулятора ЭБУ, чтобы углубить их понимание автомобильной автобусной системы.
Параметры оборудования:
Процессор: ARM Cortex Cortex-M3 ядро 32-битный процессор
Дисплей: 2,2-дюймовый ЖК-дисплей цвет ЖК-дисплей Дисплей
Рабочее напряжение: 9-15 в
Рабочая температура: -45 ℃- + 85 ℃
Рабочая влажность: < 60%
Размер продукта: 125*80*32

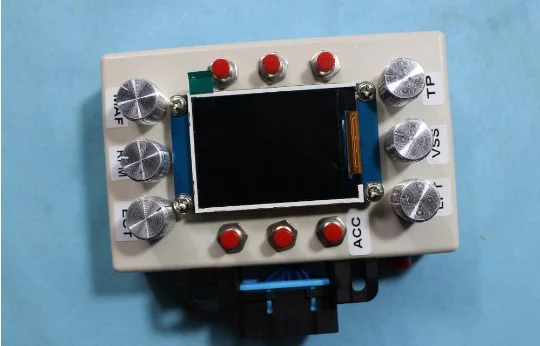

Кнопка обновления параметров (кнопка симулятора):
• 0110 МАФ -- воздушный поток
• 0111 ТП-положение дроссельной заслонки
• 010C об/мин -- скорость двигателя
• 010D SPD-скорость транспортного средства
• 0105 и т. Д.-температура охлаждающей жидкости
• 0104 LPT-расчетное значение нагрузки
Вышеуказанные 6 основных параметров OBD могут быть обновлены аналоговой кнопкой и отображены на ЖК-экране.
• Источник питания-Напряжение питания, поставляемое симулятором
• Время-Время работы эмулятора после включения ACC, i.e 0111F, время с момента запуска двигателя
Переключатель протокола:
Каждый раз, когда кнопка переключения протокола нажата, протокол OBD, моделируемый симулятором, будет изменен в следующем порядке:
1. ISO15765-4(11B/500K)
2. ISO15765-4(29B/500K)
3. ISO15765-4(11B/250K)
4. ISO15765-4(29B/250K)
5. Быстрая инициализация KWP2000
6. KWP2000 медленная инициализация
7. ISO9141-2
Кнопка генерации кода неисправности:
DTC03 Кнопка контролирует код неисправности в режиме OBD 03, симулятор по умолчанию не имеет кода неисправности, нажмите один раз, чтобы произвести код неисправности, 03 режим может производить до 5 кодов неисправности, после того, как детектор отправит 04, чтобы очистить код ошибки, код ошибки будет очищен до нуля.
DTC07 Кнопка контролирует код неисправности в режиме OBD 07, конкретный метод управления такой же, как DTC03, пожалуйста, обратитесь к описанию DTC03.
Кнопка DTC0A контролирует код неисправности режима OBD 0A, и конкретный метод управления такой же, как у DTC03, пожалуйста, обратитесь к описанию DTC03.
Переключатель ACC:
ACC включен по умолчанию, и переключатель ACC нажимается один раз. Состояние ACC противоположно предыдущему, а именно, он был изначально включен, он был выключен после нажатия, он был выключен до нажатия, и он был включен после нажатия.
В чехол ACC ON, бар состояния симулятора показывает протокол OBD, что симулятор в настоящее время имитирует
Чехол ACC выключен, индикатор состояния тренажера выключается.
Кнопка сброса кода неисправности:
Очистите код неисправности симулятора, Нажмите эту кнопку, у симулятора Нет кода неисправности.
Выключатель питания:
После нажатия выключателя питания, питание 12 В подключено, и питание отключено после отскока.
Последовательный порт USB:
Последовательный порт USB используется для внутренней отладки.
