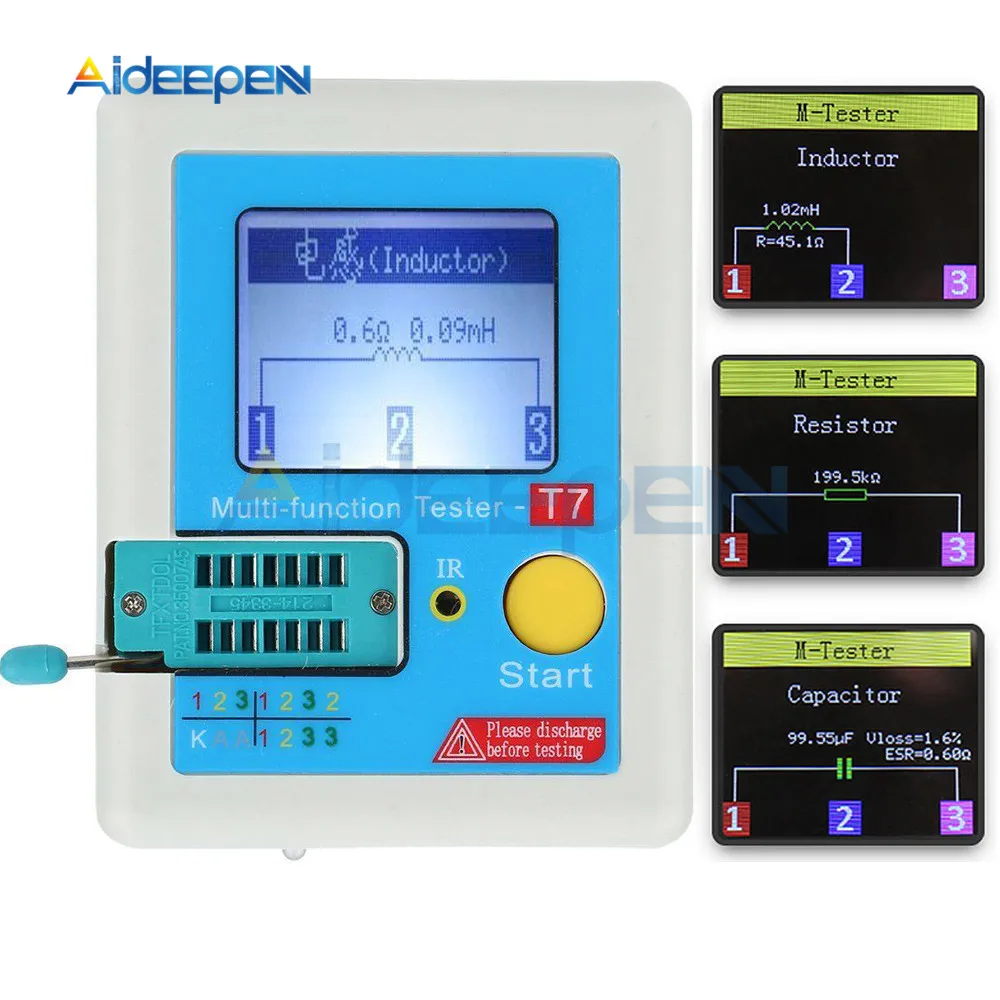

Тестер транзисторов T7, TC-T7-H, TCR-T7, LCR-TC1, с цветным дисплеем, многофункциональный, TFT, с подсветкой, для диодных триодов, конденсаторов, Резисторов

Описание:

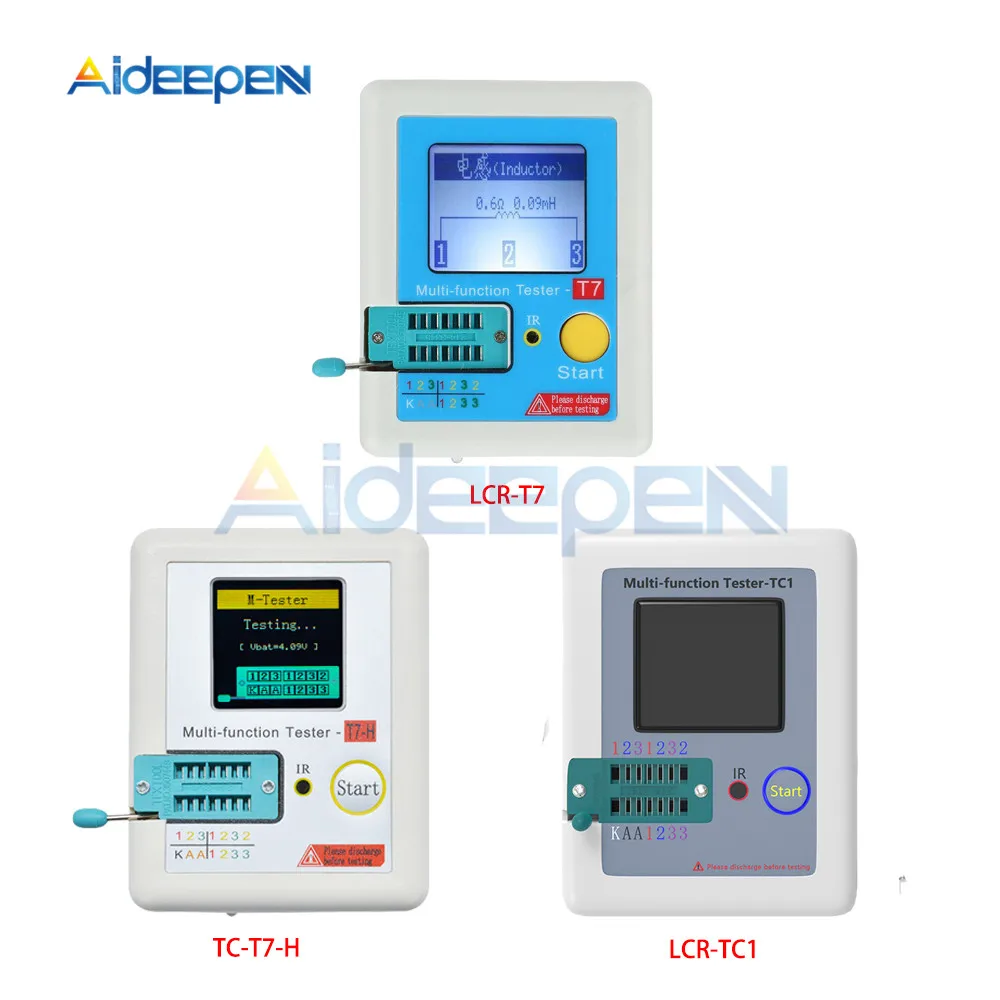

В чем разница между 3 версиями?

T7 / TC1:Цветной экран/чип M644, две функции одинаковые! T7 немного быстрее! Экран TC1 немного больше, и все они питаются от литиевых батарей. Помимо измерения сопротивления, емкости, индуктивности, диодов, МОП-Транзисторы, тиристоров, он также может измерять дополнительные регуляторы напряжения, инфракрасное декодирование (ограничено для формата Hitachi)

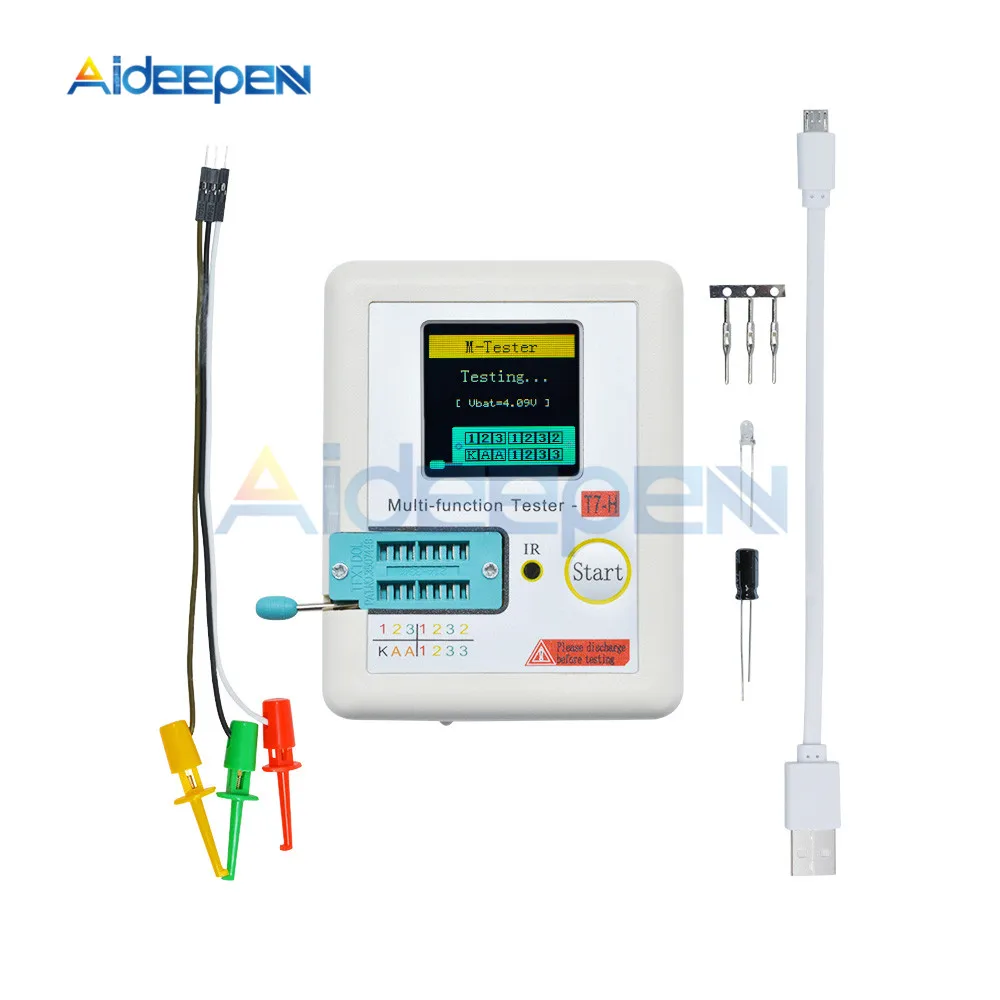

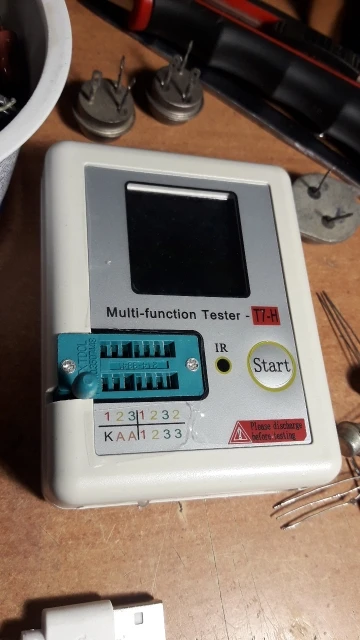

T7H:Это обновленная версия T7, последняя/Самая быстрая версия

TC-T7-H

128x128 TFT дисплей

Многофункциональный ключ

Зона тестирования транзисторов

Зона тестирования стабилитрона

Окно ИК-приемника

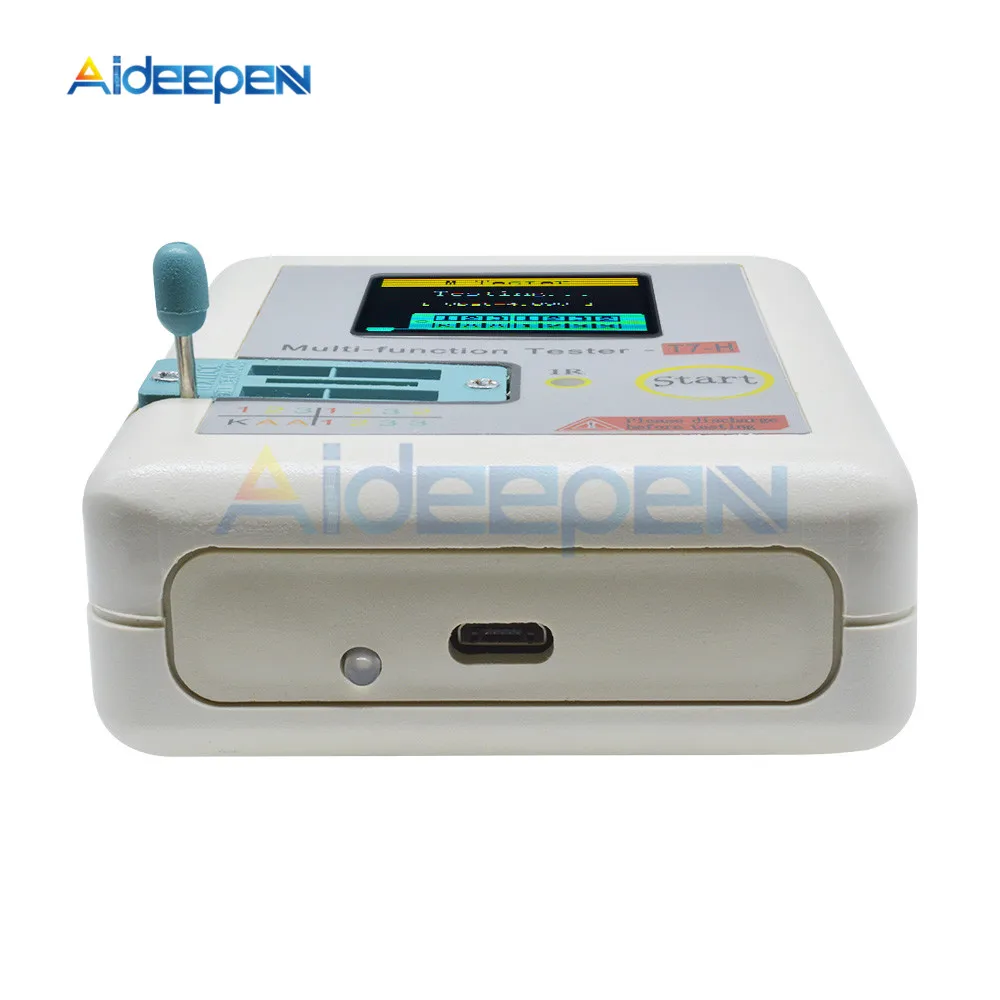

Интерфейс зарядки Micro USB

СВЕТОДИОДНЫЙ индикатор заряда

Компонент

Диапазон

Описание параметра

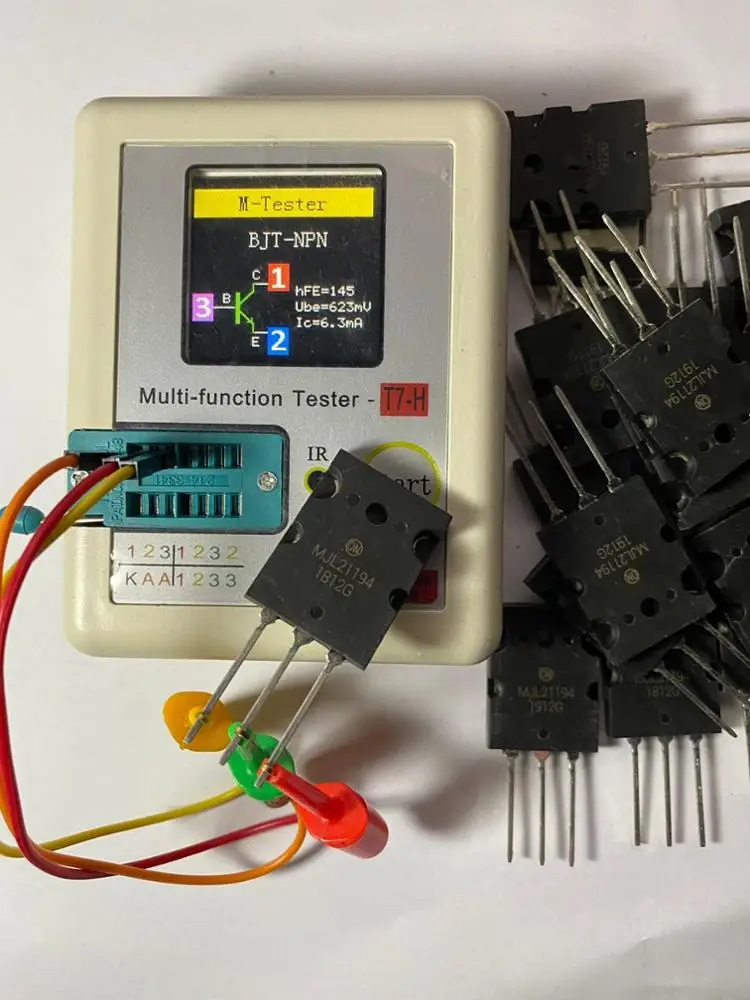

BJT

-

HFE (усиление постоянного тока), Ube (напряжение базового излучателя), Ic (ток коллектора), Iceo (ток отключения коллектора (IB = 0), потребительский ток (коллектор короткого тока), УФ (прямое напряжение защитного диода) ③

Диод

Прямое напряжение <4,50 в

Прямое напряжение, емкость диода, ИК (обратный ток) ②

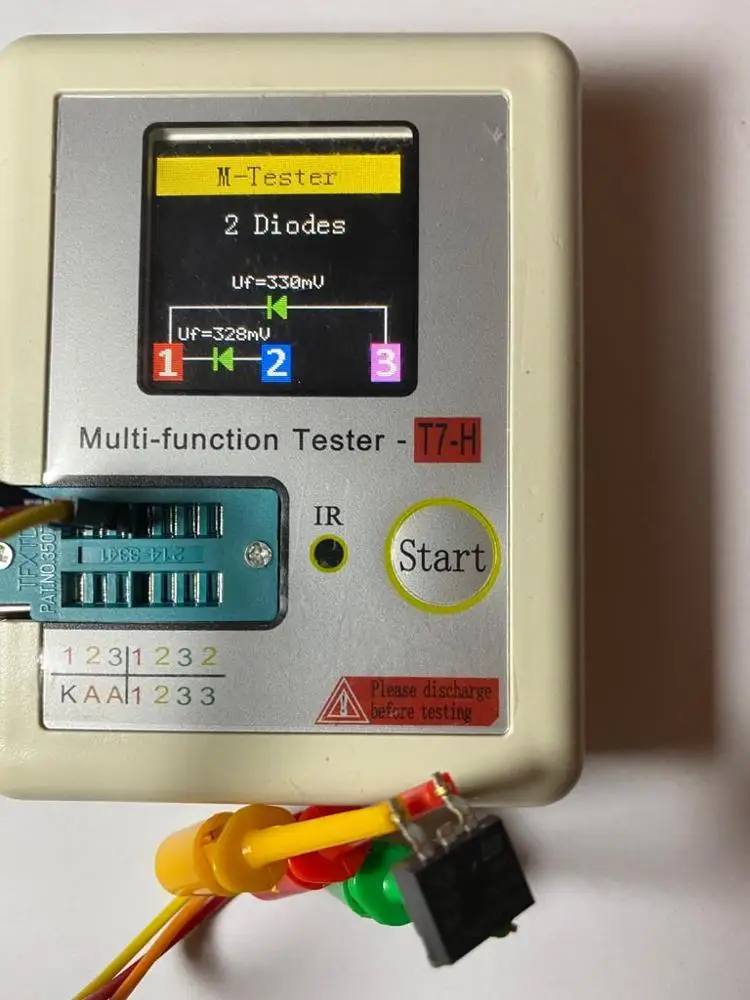

Двойные диоды

Прямое напряжение

Стабилизатор

0,01-4,50 в

(Зона тестирования транзисторов)

Прямое напряжение, обратное напряжение

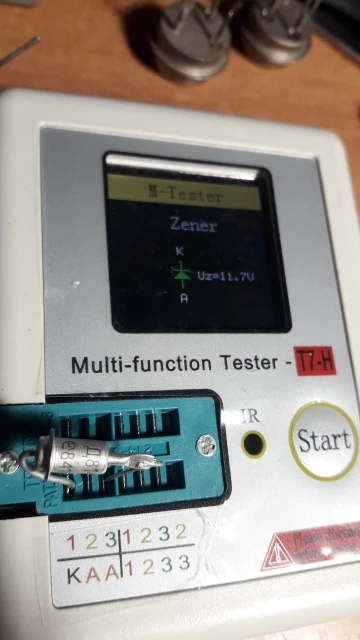

0,01-20 в

(Зона тестирования стабилитрона)

Обратное напряжение

MOSFET

JFET

Cg (емкость затвора), Id (ток стока) в Vgs (пороговое напряжение затвора в источник), Uf (прямое напряжение защитного диода) ④

IGBT

Id (сток тока) в Vgs (ворота к пороговому напряжению источника), Uf (прямое напряжение защитного диода) ④

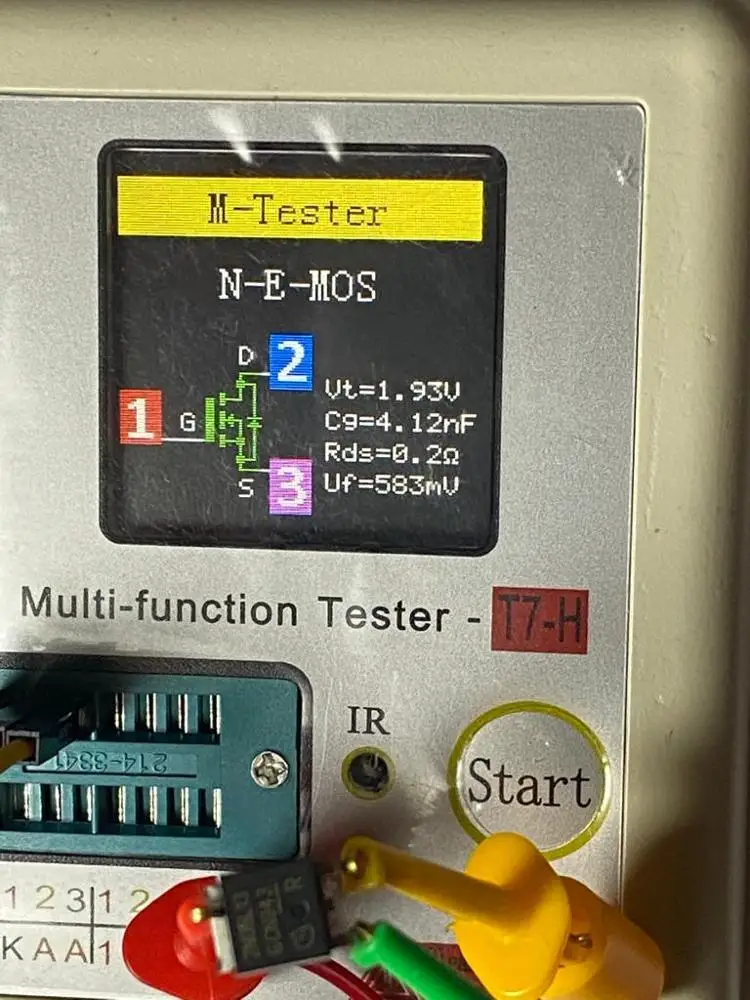

MOSFET

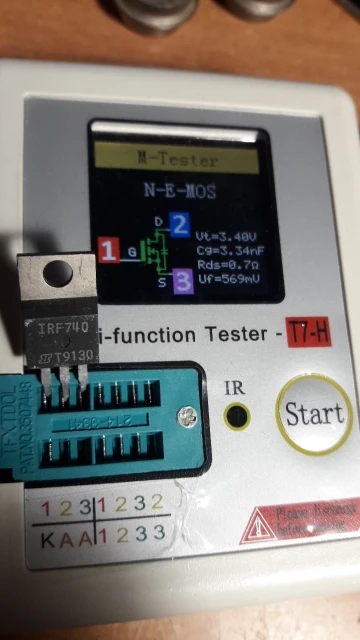

Vt (пороговое напряжение затвора в источник), Cg (емкость затвора), Rds (слив в источник на сопротивление), Uf (прямое напряжение защитного диода) ④

Тиристор

ОГТ (пусковой ток затвора)<6 мА

Напряжение запуска затвора

ТРИАК

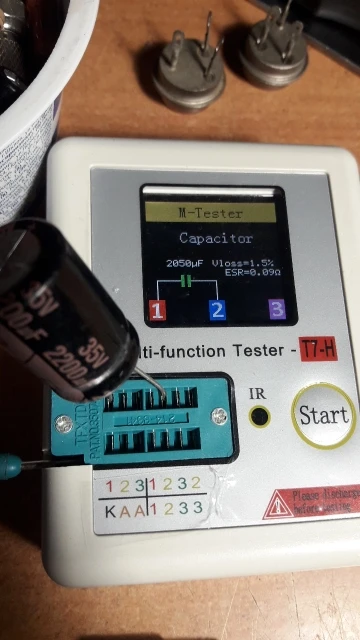

Конденсатор

25 пф-100 МФ

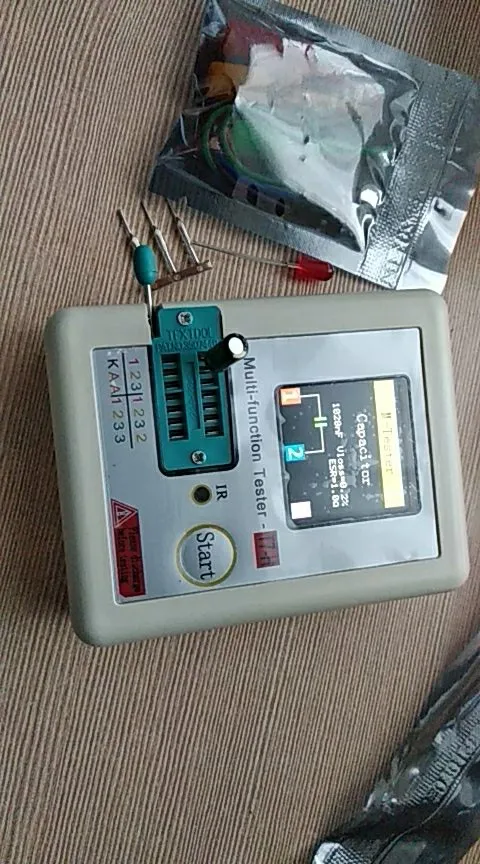

Емкость, ESR (эквивалентное последовательное сопротивление), Vloss ①

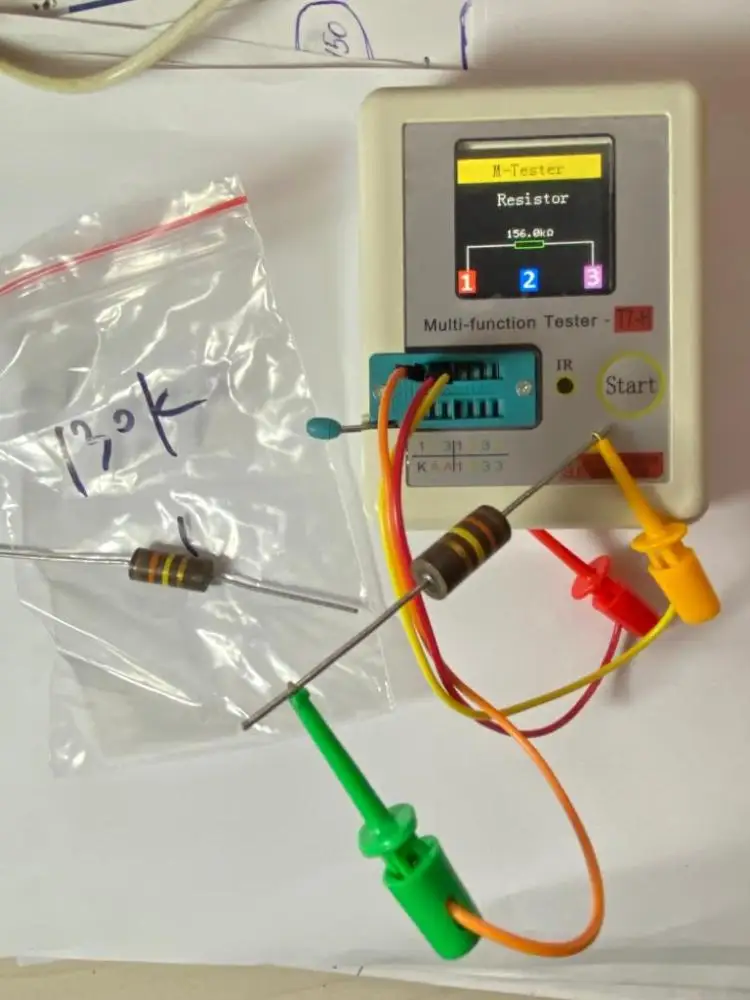

Резистор

0,01-50 мОм

Сопротивление

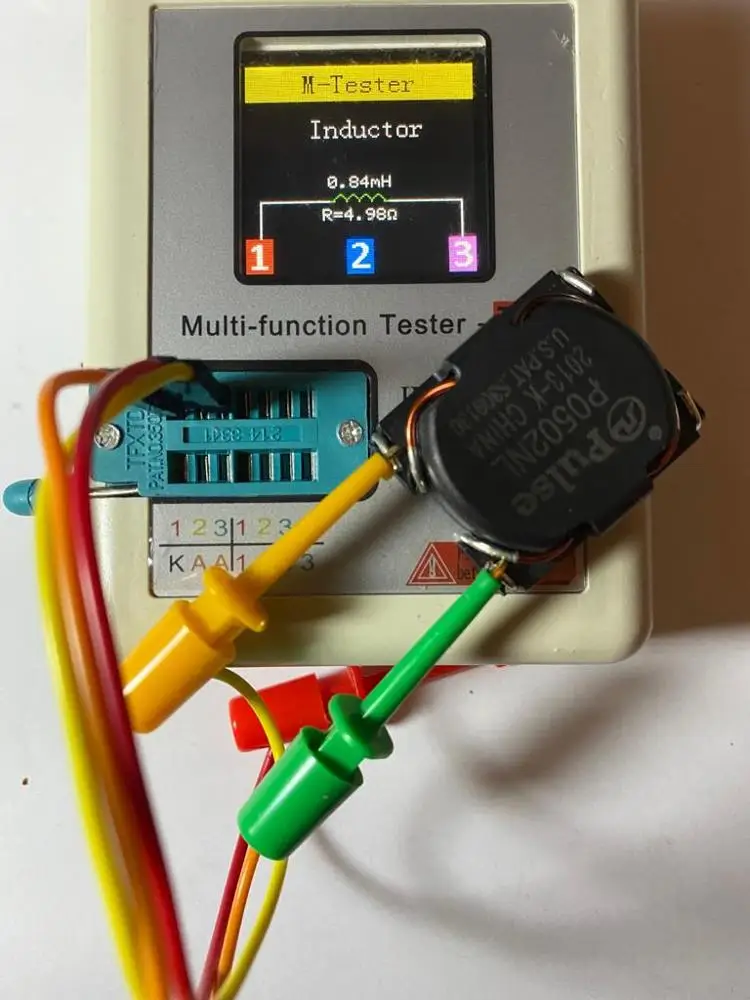

Индуктор

0,01 mH-20H

Индуктивность, сопротивление DC ⑤

Батарея

0,1-4,5 в

Напряжение, полярность батареи

Примечание ①: отображаются только тогда, когда они эффективны

Примечание ②: емкость диода, ИК (обратный ток) отображается только когда эффективно

Примечание ③: отображается только при наличии защитного диода

Примечание ④: ESR, Vloss отображается только в эффективном случае

Примечание ⑤: измерение индукторов с сопротивлением ниже 2100 Ω

FAQ

Вопрос

Причина

Решение

Не включается

Встроенный литий-ионный аккумулятор разряжен

Зарядка литий-ионного аккумулятора, способы зарядки см. В разделе 2,9

Неточные измерения

Неточные параметры калибровки

Пожалуйста, повторную калибровку, см. Раздел 2,4

Примечание:

1. Категорически запрещается погружать тестер в воду или рядом с источником тепла благодаря встроенной литий-ионной батарее!

2. Для вашей личной безопасности, пожалуйста, строго соблюдайте спецификации и меры предосторожности при использовании литий-ионного аккумулятора!

TCR-T7

160x128 TFT дисплей

Многофункциональный ключ

Зона тестирования транзисторов

Зона тестирования стабилитрона

Окно ИК-приемника

Интерфейс зарядки Micro USB

СВЕТОДИОДНЫЙ индикатор заряда

Особенности:

TC-V2.12k-Многофункциональный тестер с графическим TFT-дисплеем.

Тестер транзисторов

Автоматическое обнаружение стабилизатора диадес 0,01-30 в

Самопроверка с автоматической калибровкой

ИК-декодер

Поддержка ИК-кодирования Hitachi

ИК дисплей формы волны

Инфракрасная инструкция приема

Другое

Результаты измерений с помощью TFT графического дисплея (160x128)

Одна ключевая операция

Автоматическое отключение питания (время ожидания устанавливается)

Встроенный литий-ионный аккумулятор большой емкости

Определение напряжения литий-ионной батареи

Поддержка китайского и английского языков

Предупреждение: Встроенный литий-ионный аккумулятор категорически запрещается погружать тестер в воду или рядом с источником тепла!

Предупреждение: Для вашей личной безопасности, пожалуйста, строго соблюдайте спецификации и меры предосторожности при использовании литий-ионных батарей!

Многофункциональная клавиша имеет два действия:

-Короткое нажатие: нажмите кнопку и не менее 10 мс, отпустите кнопку в течение 1,5 секунд

-Длительное нажатие: Нажмите кнопку более 1,5 секунд

В выключенном состоянии кратковременно нажмите на многофункциональную кнопку, тестер включается и измеряется автоматически.

-Интерфейс включения и измерения

3. Обнаружение транзистора

В выключенном состоянии или тест завершен, поместите тестовый элемент в тестовую зону транзистора тестового седла и нажмите на фиксирующую ручку, коротко нажмите на многофункциональную кнопку, тестер автоматически измеряет, Графическое отображение результатов измерений по завершении тестирования.

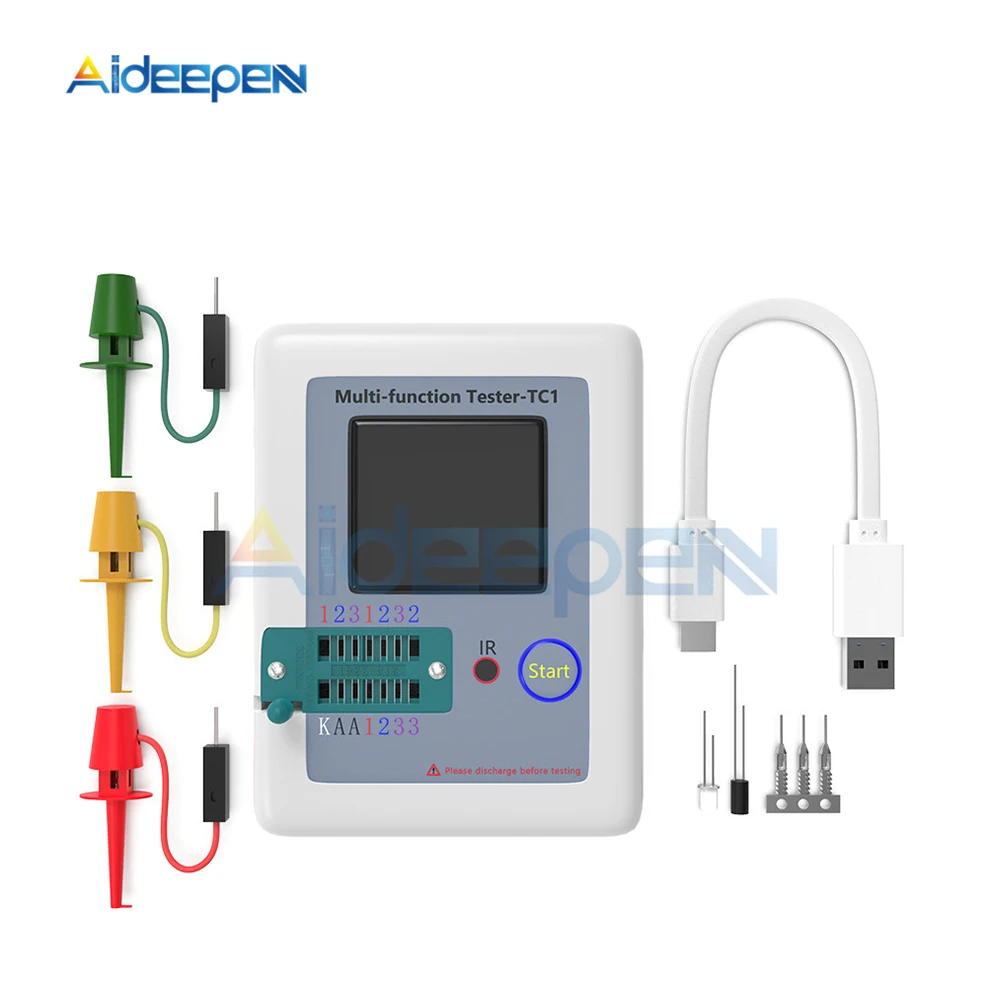

LCR-TC1

Самопроверка с автоматической калибровкой

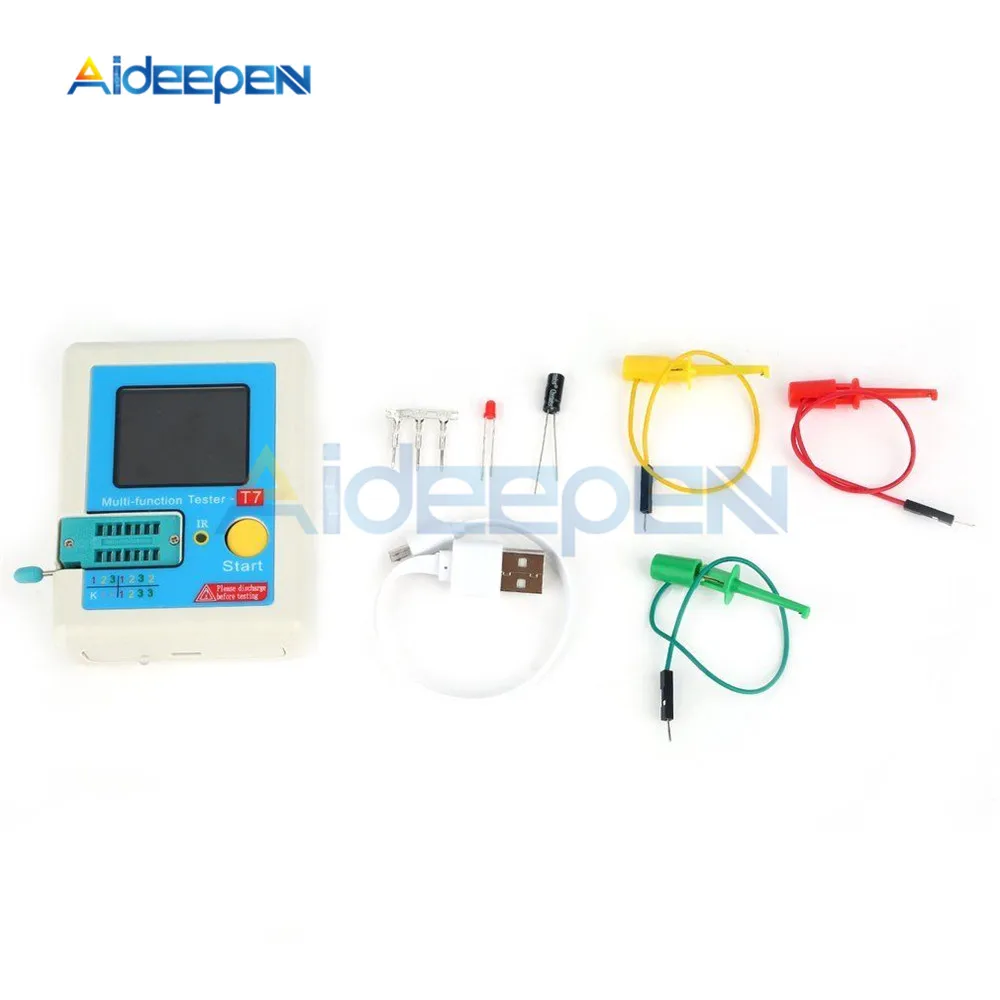

Посылка1 хВысокоточный тестер транзисторов
