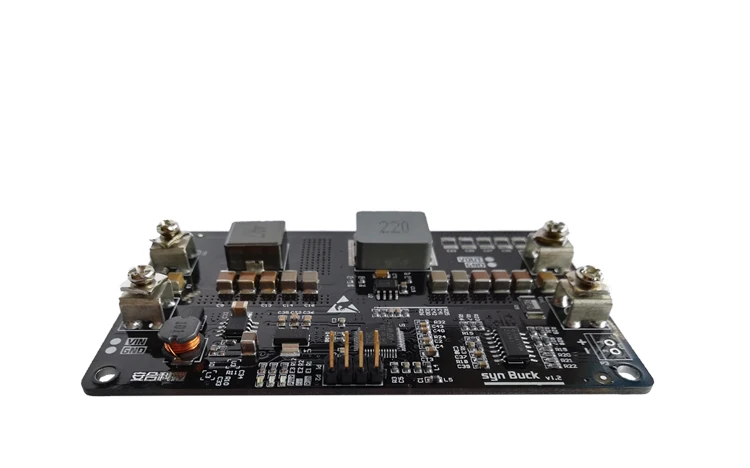

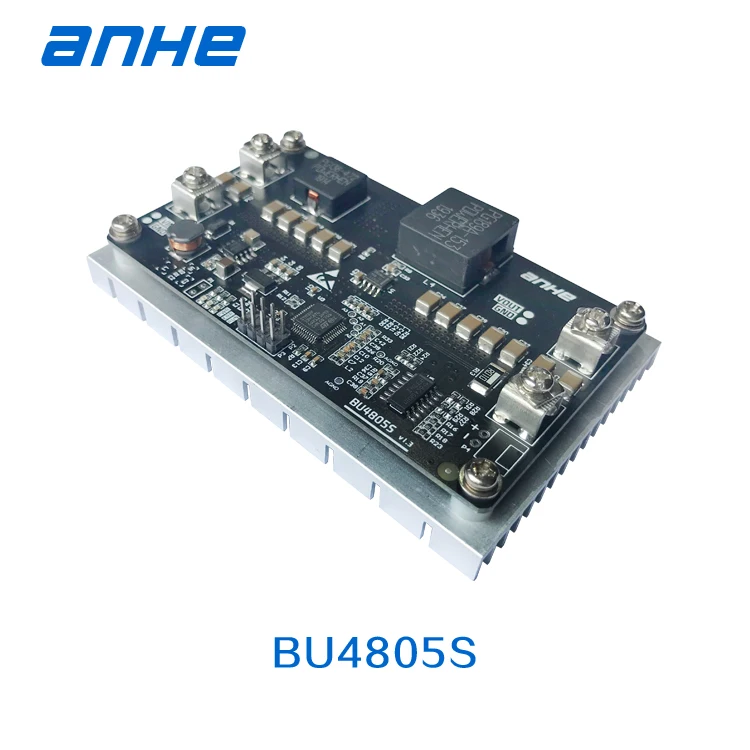

Тип 1: BU4805S плата + радиатор

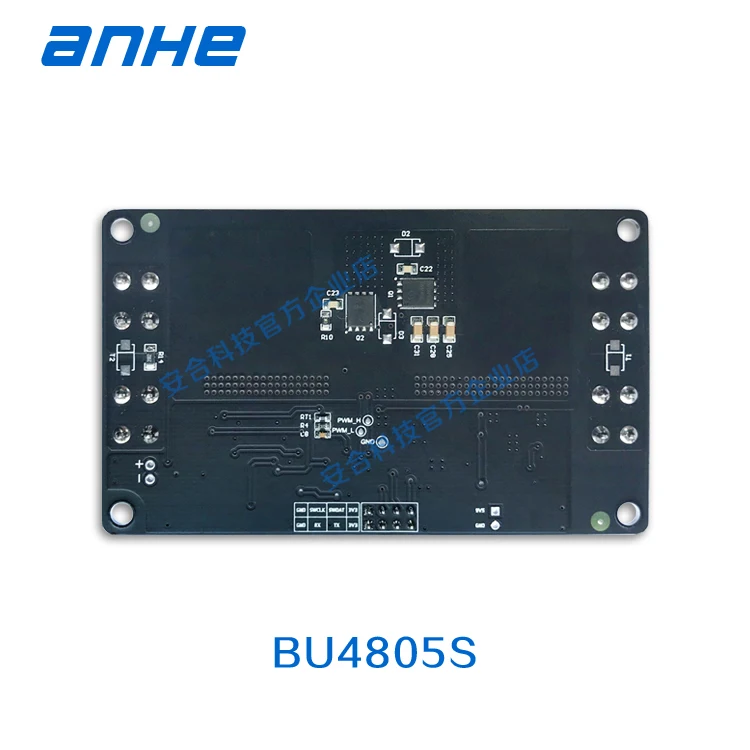

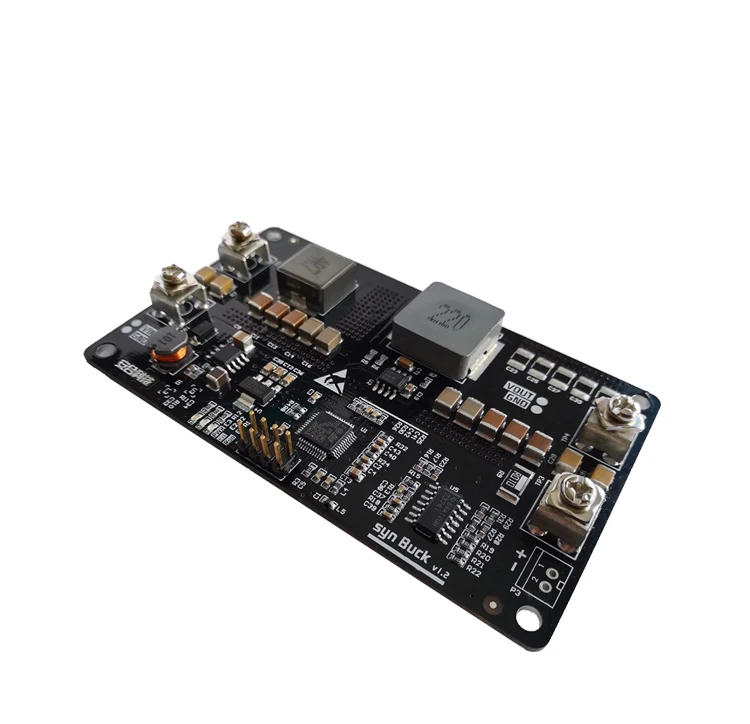

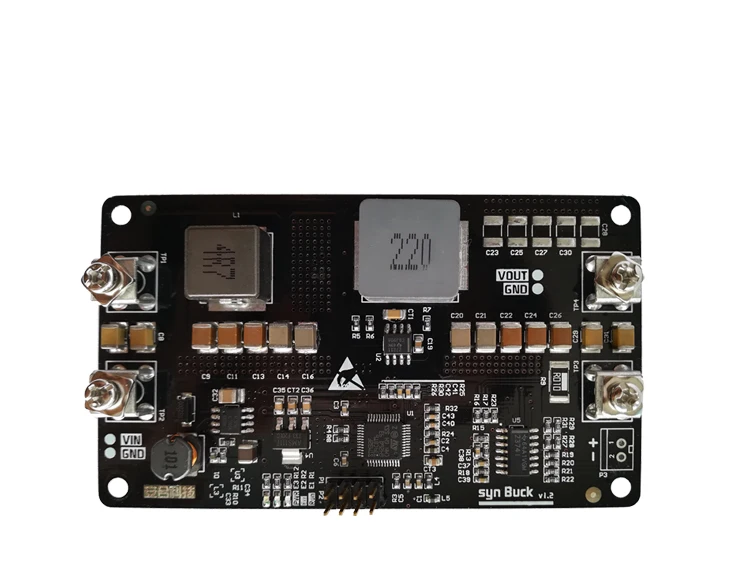

Тип 2:BU4805S плата
Тип 3:Радиатор

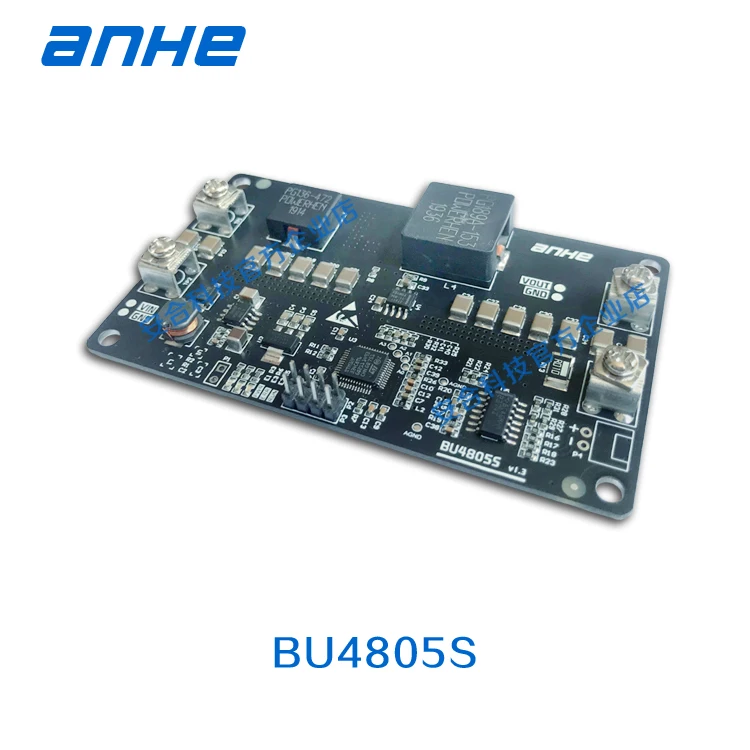

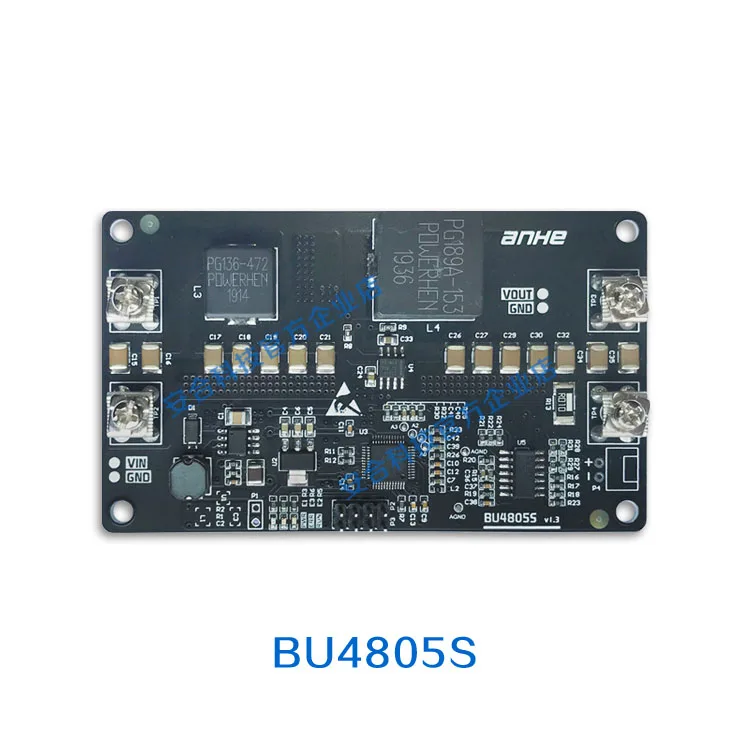

Цифровой синхронный понижающий преобразователь на основе STM32F334
Описание:
Эта конструкция использует STM32F334 как синхронный понижающий преобразователь контроллера, цифровой источник питания, который может осуществлять контроль buck или Обратный контроль boost. Энергия течет в обоих направлениях, что подходит для солнечных микро преобразователей и цифровых источников питания. И зарядка и разрядка батареи, приложения постоянного тока UPS.
Это дизайнерское решение-Описание дизайна с открытым исходным кодом, схематическая схема, исходный код и другие материалы, приглашаем всех научиться использовать. Строго запрещено использовать любое из решений этой конструкции в коммерческих целях, в противном случае вы будете нести последствия.
Характеристика:

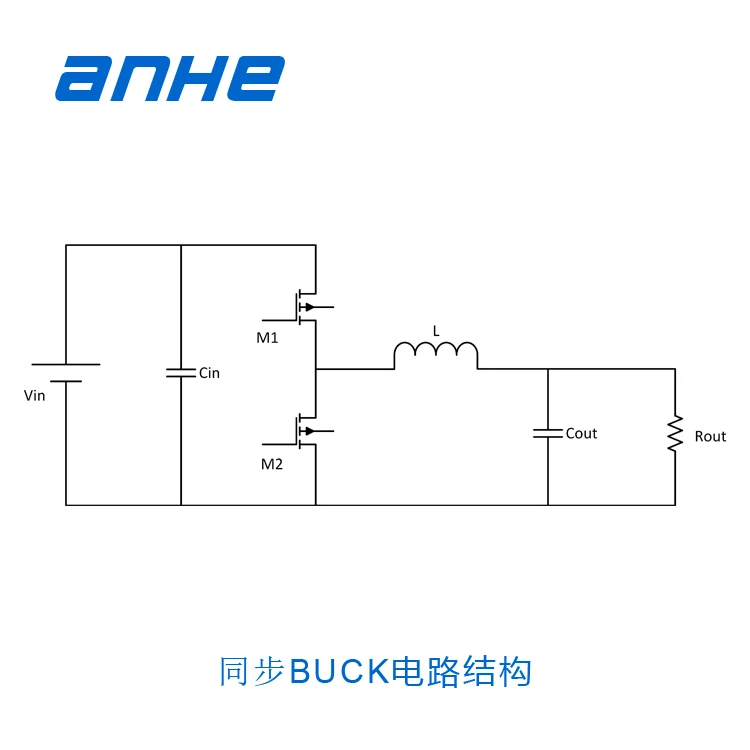

Топология Buck, преобразователь buck
Входное напряжение: 10 ~ 60 в, выходное напряжение: 5 ~ 48 В
Ток: 5A
Мощность: 150 Вт
Защита от перенапряжения на входе
Защита от низкого напряжения на входе
Выход защита от избыточной силы тока
Защита от перенапряжения на выходе
Резервный SWD интерфейс для скачивания
Настраиваемый онлайн интерфейс последовательного порта
Бесшовное переключение режимов работы тока/напряжения

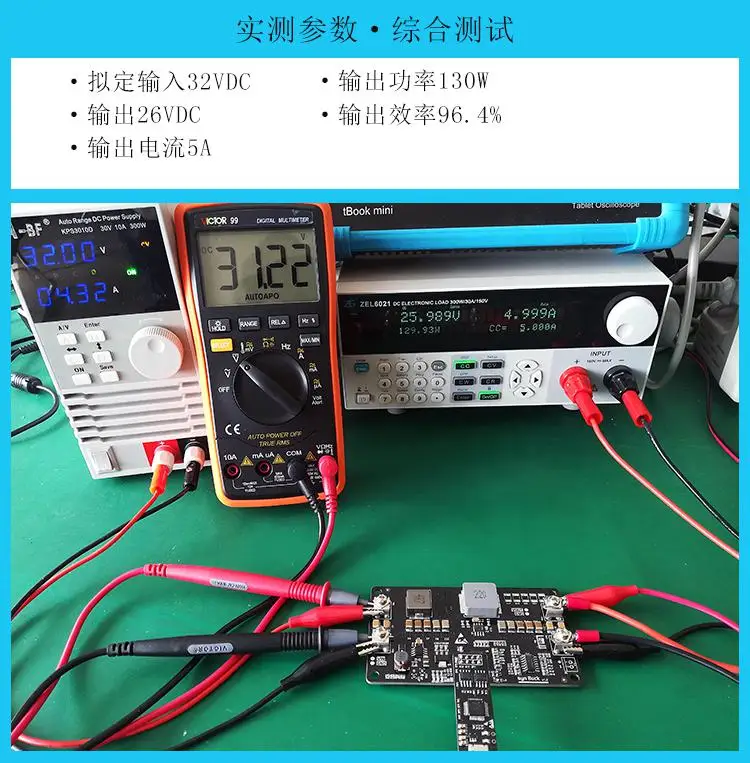

Высокоэффективный дизайн, поддержка максимальной эффективности более 96%
Частота быстрого переключения 200 кГц позволяет уменьшить Пассивные компоненты, Уменьшая Площадь платы и увеличивая срок службы.
Три режима управления для различных применений: 1) контроль выходного напряжения 2) Управление MPPT (управление входным током) 3) контроль обратного напряжения.
Микроконтроллер STM32F334C8 реализует управление этим преобразователем.

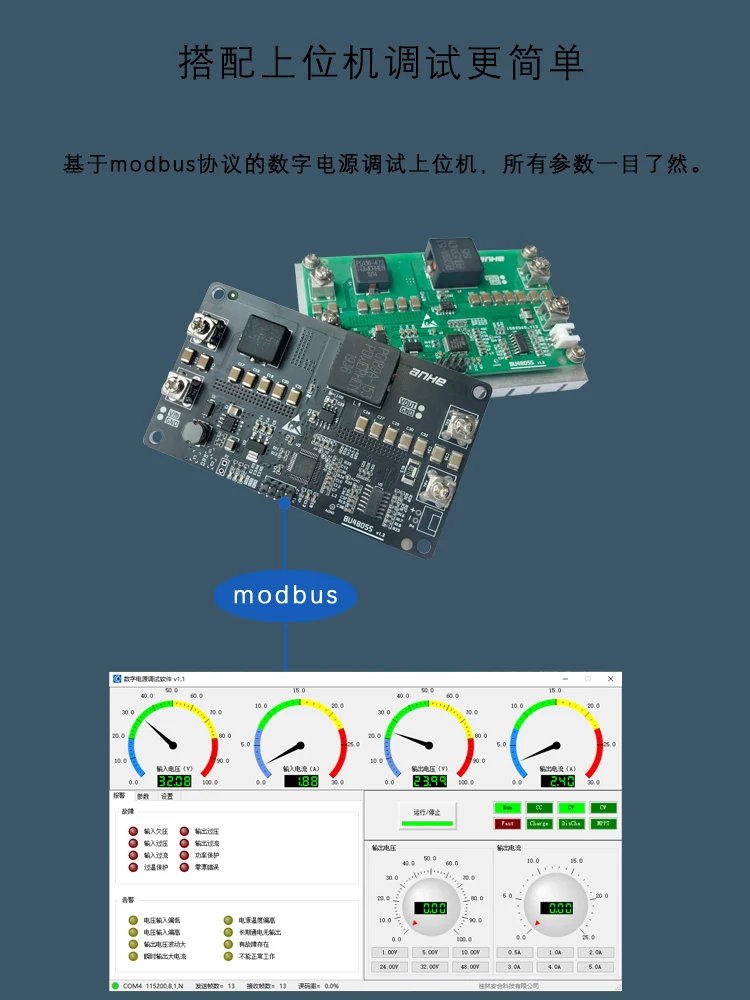

Оснащен верхним программным обеспечением для настройки компьютера
Этот продукт поддерживает изготовление на заказ, пожалуйста, свяжитесь со службой поддержки клиентов для получения подробной информации.
Этот продукт не включает в себя эмулятор/устройство для загрузки, рекомендуется использовать изолированный симулятор., может эффективно защитить безопасность компьютера.
