* Плата разработки ch55xt

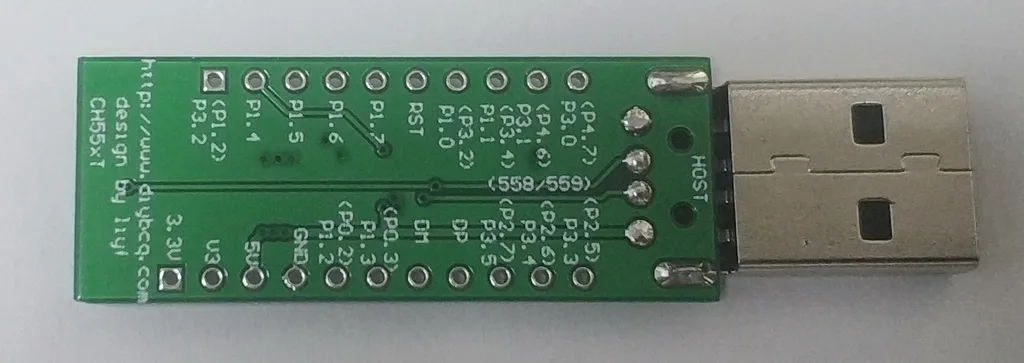

Особенности: 1. Оставьте все чип pins to Заголовок 2, интегрированный 3,3 v регулятор напряжения цепи, и привело к шапке 3, прямая usb порт загрузки, идет загрузка Кнопка 4.led мощность светильник 5, загрузка usbhost осуществляется только через последовательный порт, Это требует ручного подключения самостоятельно 6. Предоставление схематических исходных файлов и посылка в библиотеки для быстрого развития (исходные файлы pcb на данный момент не предоставляются)
Список доставки:

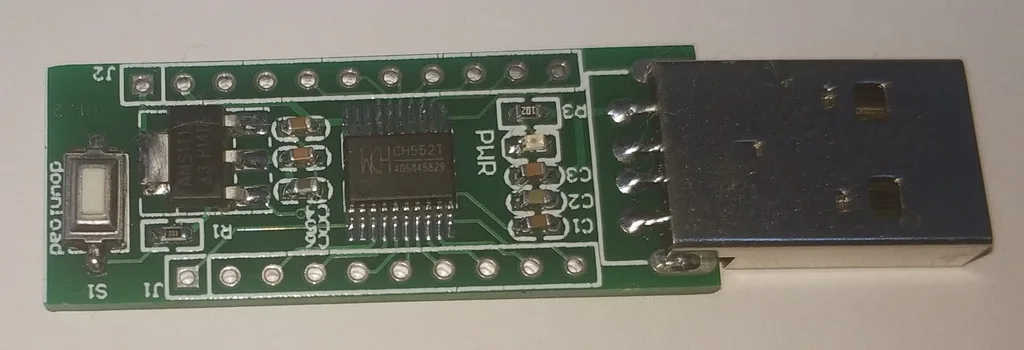

Ch552t макетная плата 1
Несколько контактов
Информация 1 копия
Tssop20 / ssop20 чипы подходят для большинства wch

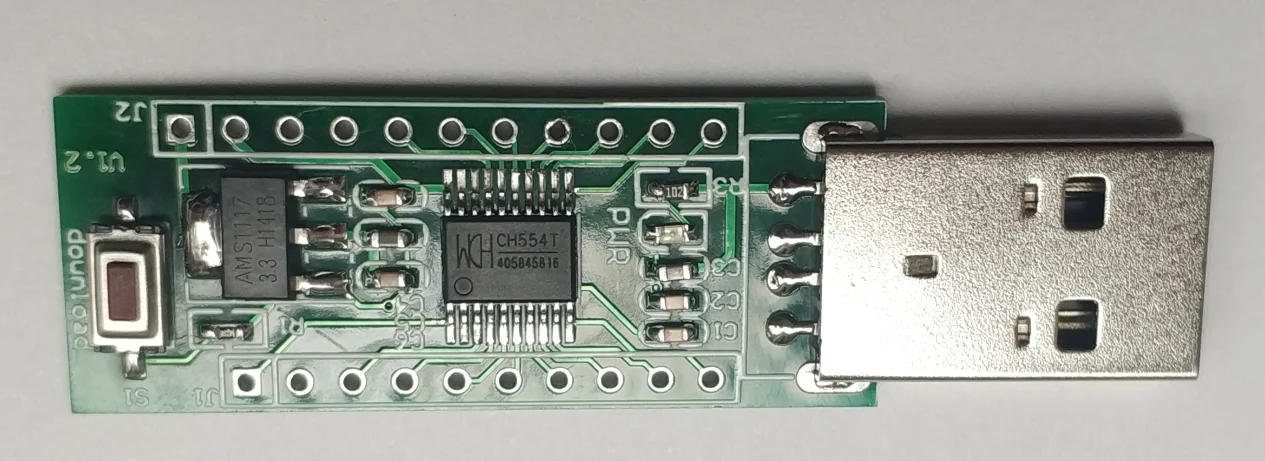

Чип ch552t должен быть маленьким и тонким, изображение выше 552t

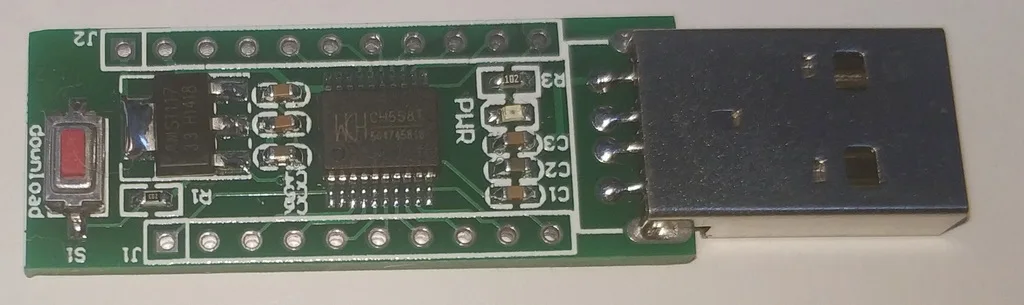

Ниже приведен чип 558t, но колодки, которые мы разработали, являются универсальными
Напечатанные сзади, 551/552/553/554 и 558/559 pin-функции не одинаковы. Скобы 558/559.
CH554t
* Информация о чипе:
Чип серии CH55x-это Улучшенный микроконтроллер E8051, совместимый с набором инструкций MCS51. 79% его инструкций являются однобайтовыми инструкциями, а средняя скорость инструкции в 8-15 раз быстрее, чем стандартная MCS51.
* CH552 поддерживает частоту системы до 24 МГц, встроенное ПЗУ памяти программы 16K, внутренний iRAM 256 байт и xRAM на чипе 1K-byte. XRAM поддерживает прямой доступ к памяти DMA. Встроенный аналого-цифровой преобразователь ADC, обнаружение емкости сенсорной кнопки, 3 группы таймеров и захвата сигнала и ШИМ, двойной асинхронный последовательный порт, SPI, контроллер устройства USB, полноскоростной трансивер и другие функциональные модули. * CH551-это упрощенная версия CH552. ПЗУ памяти программы 10K, на чипе xRAM 512 байт, асинхронный последовательный порт только UART0, посылка только SOP16, сенсорная кнопка только 4 канала, И модуль аналого-цифрового преобразования ADC и модуль USB type- C, другие такие же, как CH552, Вы можете непосредственно обратиться к инструкции и информации CH552.
* CH554 поддерживает системную частоту до 32 МГц, встроенное ПЗУ памяти программы 16K и внутренний iRAM 256 байт и xRAM на чипе 1K, xRAM поддерживает прямой доступ к памяти DMA. Встроенный аналого-цифровой преобразователь ADC, обнаружение емкости сенсорной кнопки, 3 группы таймеров и захвата сигнала и ШИМ, двойной асинхронный последовательный порт, SPI и другие функциональные модули, поддерживает режим хоста USB и режим устройства USB-устройства. * CH553-это упрощенная версия CH554. ПЗУ памяти программы составляет всего 10K, встроенный чип xRAM-всего 512 байт, асинхронный последовательный порт предоставляет только UART0, а формат посылка-только SOP16. За исключением вышеуказанных различий, это то же самое, что и CH554. Вы можете ознакомиться с руководством CH554 и данными.
* CH558 поддерживает системную частоту до 56 МГц, встроенная память 40K флэш-память, 256 байтов внутренний iRAM и 4K байта на чипе xRAM, xRAM поддерживает прямой доступ к памяти DMA. Встроенный аналого-цифровой преобразователь ADC, 4 набора таймеров и шим, двойной асинхронный последовательный порт, SPI, контроллер устройства USB и полноскоростной трансивер и другие функциональные модули.
* CH559 поддерживает системную частоту до 56 МГц, встроенную память 64K, флэш-память, 256 байтовый внутренний iRAM и 6k-байтовый встроенный xRAM. Некоторые xRAM поддерживают прямой доступ к памяти DMA. Встроенный аналого-цифровой преобразователь ADC, 4 набора таймеров и шим, двойной асинхронный последовательный порт, двойной SPI и другие функциональные модули, А также встроенный корневой концентратор с двумя портами, поддерживает режим хоста USB и режим устройства USB-устройства.
