Описание

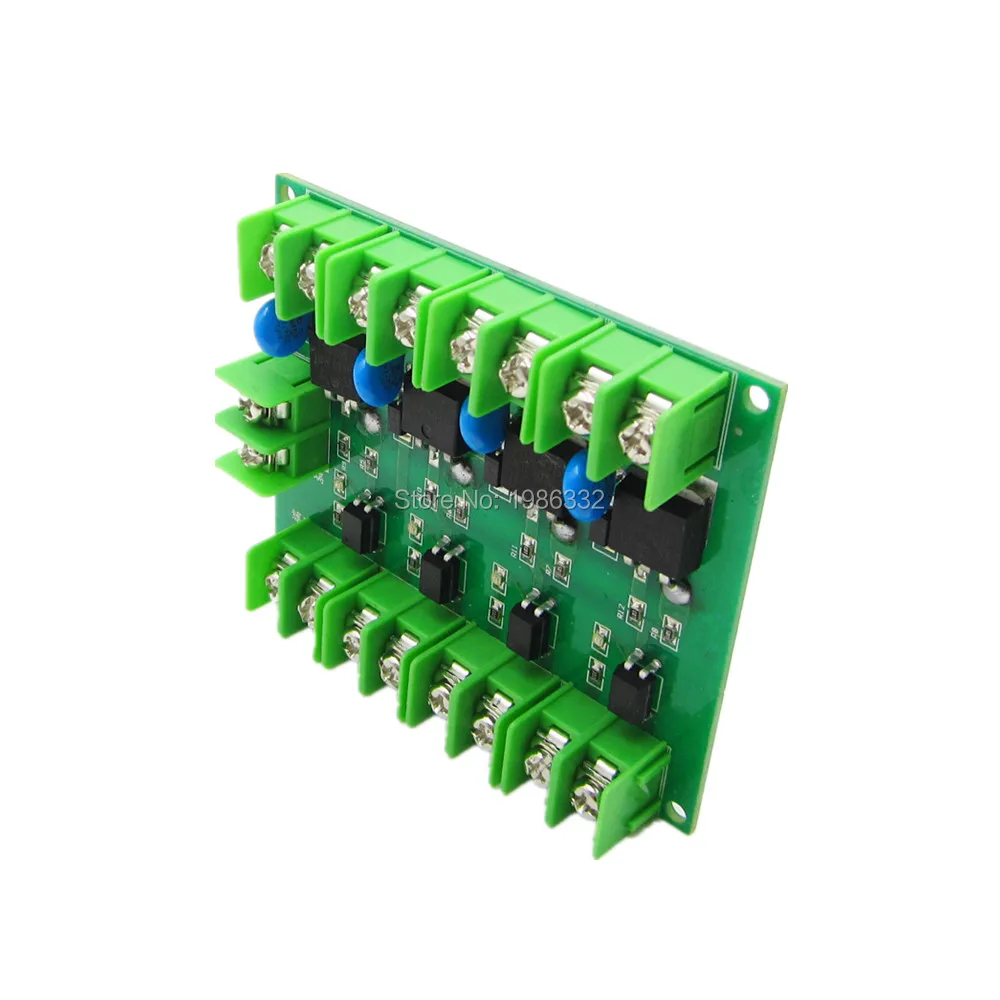

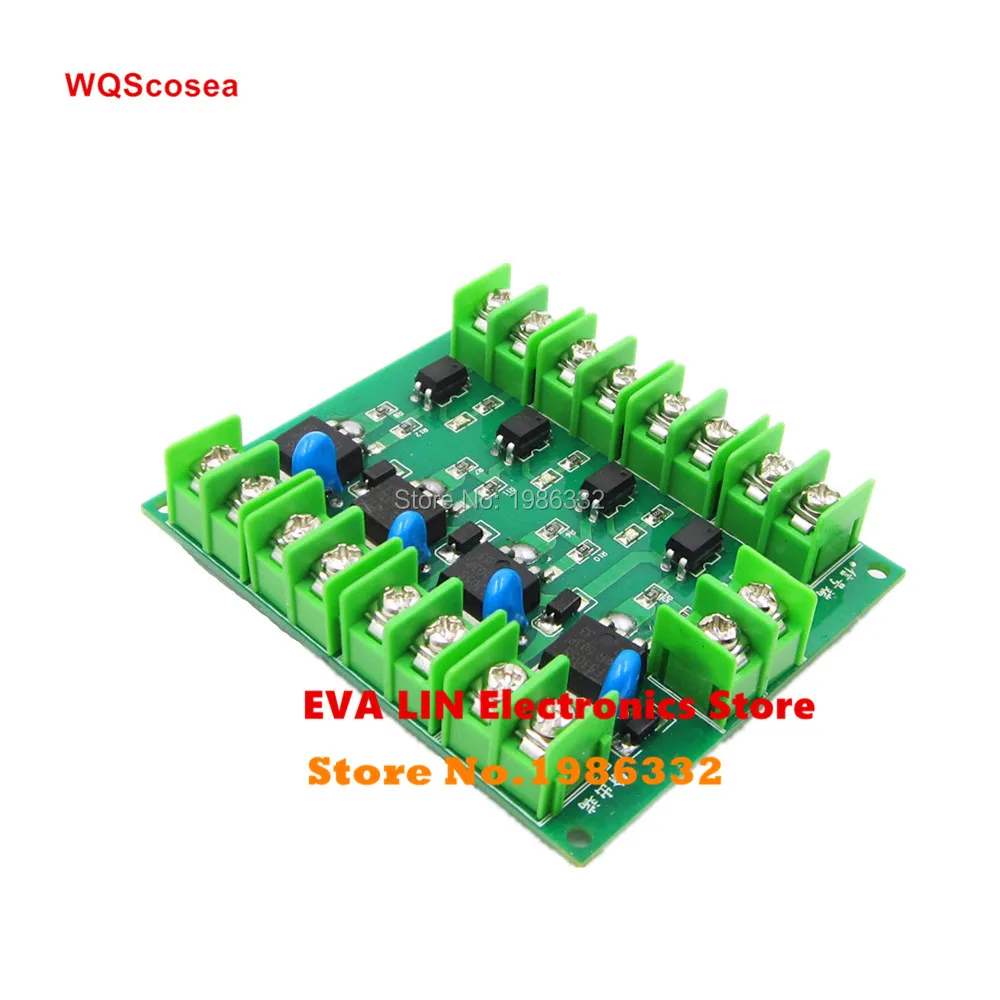

MOSFET-это электронные устройства с хорошими характеристиками переключения. Он широко используется в цепях, таких как Переключение источников питания, двигатели, диммер освещения и так далее. Реле-это другой тип модуля с коммутационными характеристиками. Так как реле работает, полагаясь на механические контакты, чтобы открыть или закрыть. Таким образом, это неизбежно приведет к остановке реле во время слишком короткого времени переключения. И звук papa, сделанный реле в некоторых ситуациях, раздражает. Мы разработали 4-канальный MOSFET переключатель. Он может поставлять до четырех групп электронных переключателей для управления различными блоками цепи соответственно. MOSFET может использоваться только для управления цепью постоянного тока, например, DC-LED экраном и т. д., но не подходит для управления цепью переменного тока. Модуль основан на модели FET F5305S. Мы можем вводить PWM сигнал для управления скоростью двигателя, легкостью лампы и т. д. Использование высококачественного ультрамаленького оптического соединителя в отрасли, способность анти-помех, стабильная производительность, входной и выходной сигнал полностью изолирован.
Особенности:
Модуль основан на модели FET F5305S, и выход Четырех каналов контролирует включение положительного полюса, Отрицательный полюс непосредственно на. 1. Использование высококачественной сверхмаленькой оптопары, с сильной защитой от помех, стабильной производительностью, полной изоляцией входного сигнала и выхода. (Вход и выход полностью изолированы друг от друга.) 2. Триггер сигнала: цифровой сигнал высокого/низкого уровня (высокий и низкий уровень), может быть подключен к IO микроконтроллера, PLC интерфейса, источника питания постоянного тока и т. Д. 3. Входное напряжение сигнала: 3 в-24 В; входной ток: около 5 мА. 4. Выходное напряжение: 7-36 в (ток: в пределах 5А, когда ток превышает 5А, пожалуйста, добавьте радиатор. (макс. Ток составляет 20А) 5. Используется оригинальный транзистор F5305S, PWM может быть вход, и контролировать скорость двигателя, яркость лампы и т. Д. 6. Выход может управлять устройствами высокой мощности: двигателем, лампочкой, светодиодной лампой и полосками, двигателем постоянного тока, небольшими насосами, электромагнитным клапаном.
Характеристики:

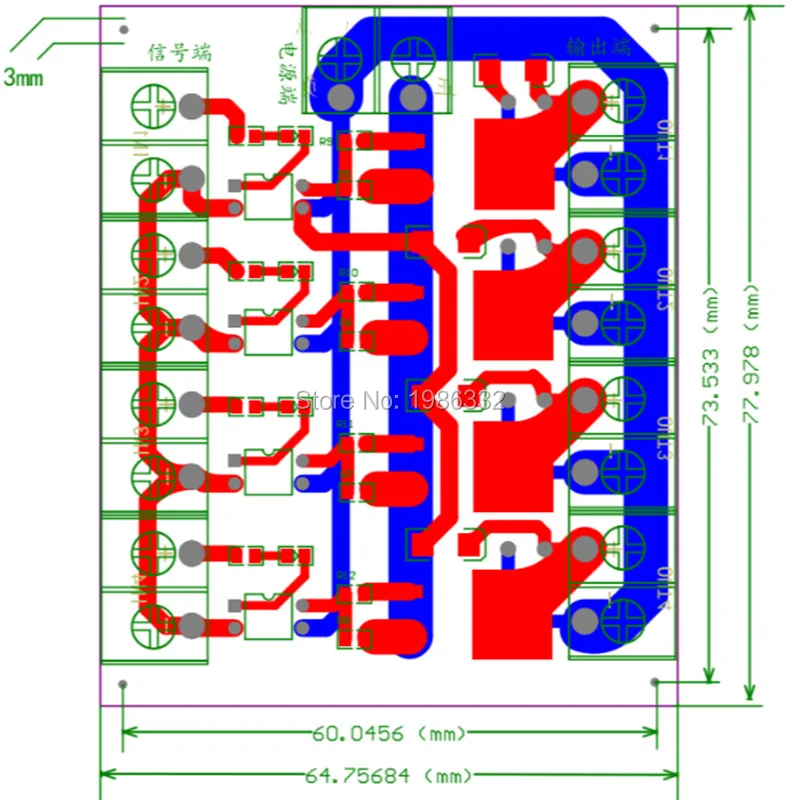

Входной сигнал: напряжение: 3 в-24 В; ток: 5 мА Выход: напряжение: 7В-36В; ток: в пределах 5А Размер изделия: 78*65*15 мм/3,07*2,56 * 0.6in
Описание проводного терминала:

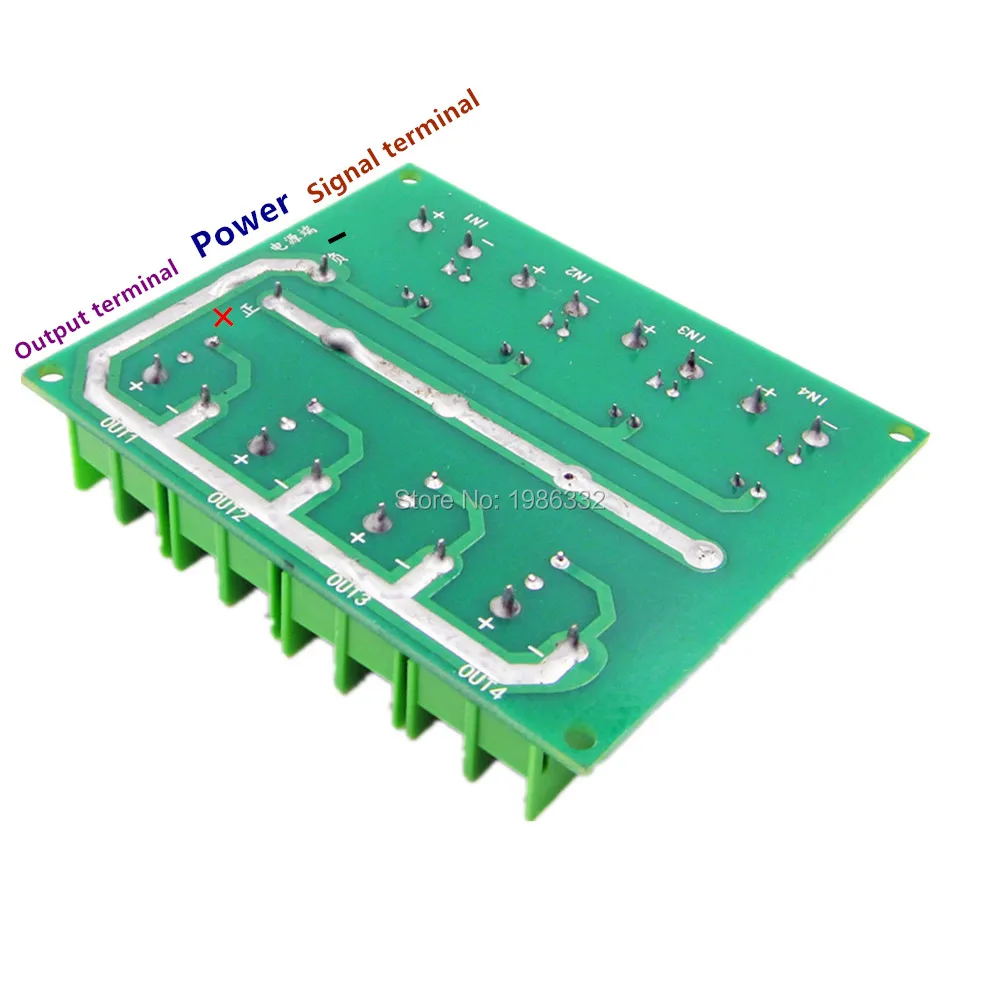

1. Постоянный ток +: источник питания постоянного тока положительный 2. Постоянный ток-: отрицательный источник питания постоянного тока 3. В +: входной терминал сигнала (подключен к одночиповому порту IO, интерфейсу PLC, источнику питания постоянного тока и т. д.) 4. IN-: сигнал отрицательного терминала 5. Выход +: вывод положительного терминала (подключение к устройству положительное) 6. Выход: выход отрицательного терминала (подключен к устройству отрицательного)
Этот продукт имеет уникальные преимущества:
1. Для достижения высокой частоты быстрого включения-выключения цепи. 2. Процесс включения не создает шума. 3. Нет искры. 4. Электромагнитных помех не будет. 5. Длительный срок службы, чем обычные электромагнитные реле. Часто используется для управления двигателями, лампами, светодиодными лампами, двигателями постоянного тока, миниатюрными насосами, электромагнитным клапаном. Применение: Выход может контролировать мощное оборудование, лампу, светодиодную ленту, двигатель постоянного тока, микронасос, Соленоидный клапан и т. д. Он может вводить PWM для управления скоростью двигателя, яркостью лампы и т. д. В комплект входит: 1 шт. * WS16 4-канальный MOS Переключатель FET F5305S импульсный триггер DC контроль полевой Эффект Модуль E-switch MOS Переключатель FET для двигателя насоса светодиодный свет
