Плата DSP DSP2407 плата + плата CPLD EPM240 TMS320LF2407

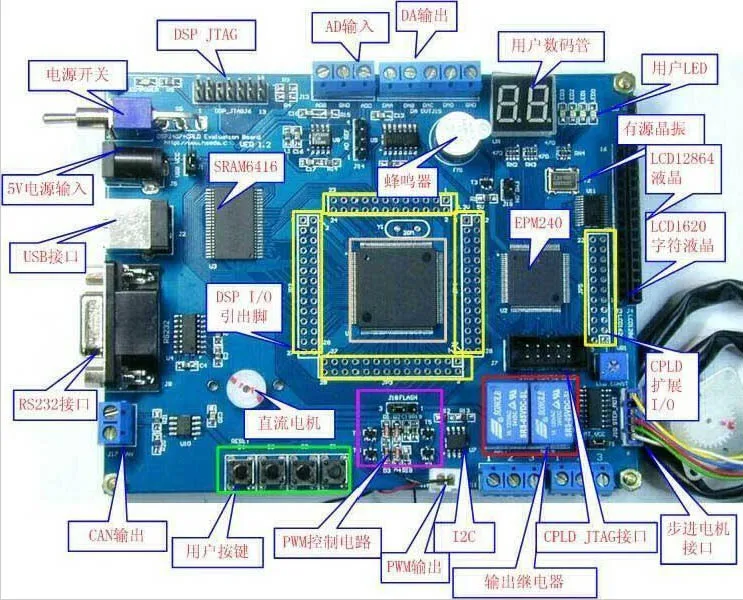

Список товаров (DSP2407 + CPLD) интегрированная макетная плата Прямой последовательный кабель Кабель питания USB Синий экран 1602 LCD Постоянный ток Три DVD диска (включая программное обеспечение и Богатые учебные материалы) Представление Этот комплект представляет собой платформу для обучения и развития на базе (TMS320LF2407A + EPM240) DSP + CPLD. Он дает полную игру гибкости и мощных функций DSP2407 и ALTERA MAX II. Руководство пользователя подробно и легко понять, и много исходного кода легко начать. Часть), мы предоставляем пользователям полный IP ядро для распределения системных ресурсов через CPLD, пользователи могут настроить или добавить функции по мере необходимости. Поскольку наши периферийные устройства подключаются к DSP через CPLD-соединение для передовых технологий, таких как преобразование уровня, изоляция и арбитраж шины, они чрезвычайно удобны, гибки, просты и стабильны в эксплуатации. Эта структура может в полной мере использовать гибкость CPLD и мощное IP-ядро для более мощных системных приложений. Это первый выбор для начинающих и научных работников, занимающихся разработкой, для изучения DSP2407 и CPLD. Эта макетная доска для начинающих учиться и использовать. Он также может использоваться в качестве системной платы для встраивания в продукт пользователя, чтобы пользователи могли проводить вторичную разработку, чтобы сократить цикл разработки продукта. Системный ресурс DSP процессор TMS320LF2407A, максимальная рабочая частота 40M Встроенная вспышка 32K * 16 бит в DSP, которая может хранить пользовательские программы, вспышку можно шифровать Встроенный 2,5 K * 16-битный DARAM в DSP, который может быть настроен в область данных и ОБЛАСТЬ ПРОГРАММЫ Расширение DSP off-chip 64K * 16 бит SRAM (программа 32K, данные 32K) Расширенный серийный EEPROM 2 Кб (базовая конфигурация) Графический ЖК-интерфейс (программное обеспечение, совместимое с ST7920, дешевый графический ЖК-дисплей с китайской библиотекой шрифтов) Символьный ЖК-интерфейс (программное обеспечение, совместимое с HD44780, KS0066, SPLC780 и другими контроллерами) Интерфейс двигателя постоянного тока, можно подключить Микро Двигатель постоянного тока Обеспечивает интерфейс управления шаговым двигателем, конструкция с защитой от обратного хода Выходной интерфейс D / A, до четырех Входной интерфейс A / D, расширяемый до 16 каналов Может приемопередатчик и интерфейс CAN-шины, удобный для пользовательских сетей Схема преобразования RS232 для облегчения связи с главным компьютером 2 цифровых трубки, интерфейс с DSP через CPLD 4 ключевых входа, интерфейс с DSP через CPLD Предоставление интерфейса ввода источника прерываний Обеспечивает ручную и автоматическую схему сброса для легкой отладки Предоставление открытой шины, линии передачи данных, адресной линии, линии управления, специальных функциональных контактов, удобных для пользователей Зуммер Источник питания можно выбрать с помощью внешней перемычки или USB-источника питания через перемычку 2 независимых реле, каждое из которых обычно открыто и нормально закрыто Устройство ALTERA MAX II CPLD EPM240 нового поколения используется для интерфейса и связи с DSP, а порты ввода-вывода расширения отдельно выведены. Мы используем новейший MAX II CPLD EPM240 ALTERA для интерфейса с микроконтроллером и другими периферийными устройствами (эквивалент 8650 gate CPLD, в два раза больше емкости обычного EPM7128, И может быть запрограммирован не менее 100000 раз) Логические элементы: 240 I / O: 80 Биты флэш-памяти пользователя: 2048 ДИД. Штифты часов: 4 Класс скорости: 5 Вспомогательные материалы и программное обеспечение Полная схема (формат PDF), быстрое усвоение конкретных приложений многих практических технологий Руководство пользователя: очень подробно, позволяет быстро шагнуть в дверь разработки и Приложения DSP Руководство по использованию чипа: информация о чипе всех чипов на макетной плате Отправить оригинальную среду разработки TI DSP CCS'C2000 Отправить другие учебные материалы, связанные с DSP Полная треснутая версия QUARTUS 5,0 Основные характеристики VHDL Учебное пособие VHDL Чехлы на 135 пакетов Учебное пособие Отправить программное обеспечение для мониторинга последовательного порта, необходимое для разработки RS232 Программное обеспечение для извлечения шрифта, необходимое для разработки программ ЖК-дисплея Код и связанные эксперименты Деталь DSP: Тест светодиодной вспышки Эксперимент с таймером Эксперимент по увеличению сигнала прерывания источника прерывания Шатер эксперимент Эксперимент с DSP on off-chip SRAM Эксперименты по чтению и записи DSP на нечипе EEPROM Научный серийный Коммуникационный эксперимент Эксперимент по передаче и получению SPI Эксперимент со светодиодным дисплеем с цифровой трубкой (комплексный эксперимент) Выходной эксперимент DA Эксперимент по выборке рекламы Совместный эксперимент DA --- AD Эксперимент связи CAN-шины PWM эксперимент управления двигателем Эксперимент по сканированию клавиш Эксперимент по программированию вспышки ЖК-дисплей 12864 с китайскими иероглифами (ЖК-контроллер совместим с ST7920) [Примечание: ЖК-дисплей 12864 приобретается отдельно] Эксперимент с ЖК-дисплеем (жидкокристаллический 1602 символов) Эксперимент по управлению шаговым двигателем [Примечание: шаговый двигатель продается отдельно] Деталь CPLD: (Используя код VHDL и предоставляя коллекцию программ VHDL, более 700 наиболее часто используемых программ и 135 примеров программ брендирования аудио и т. д. для справки по обучению пользователей) Эксперимент 1 PWM контрольный эксперимент Эксперимент два Эксперимент три BCD семисегментный декодер эксперимент Эксперимент 4 делитель эксперимент Эксперимент 5: светодиодный эксперимент с кнопкой управления Эксперимент 6 эксперимент по производству музыки Эксперимент 7 реле управления эксперимент Эксперимент 8 эксперимент с управлением шаговым двигателем Эксперимент 9 ЖК-дисплей эксперимент Типичное применение Обучение Управление промышленной автоматизацией UPS, управление двигателем Цифровая фильтрация, анализ вибрации Управление преобразованием частоты и т. д.
