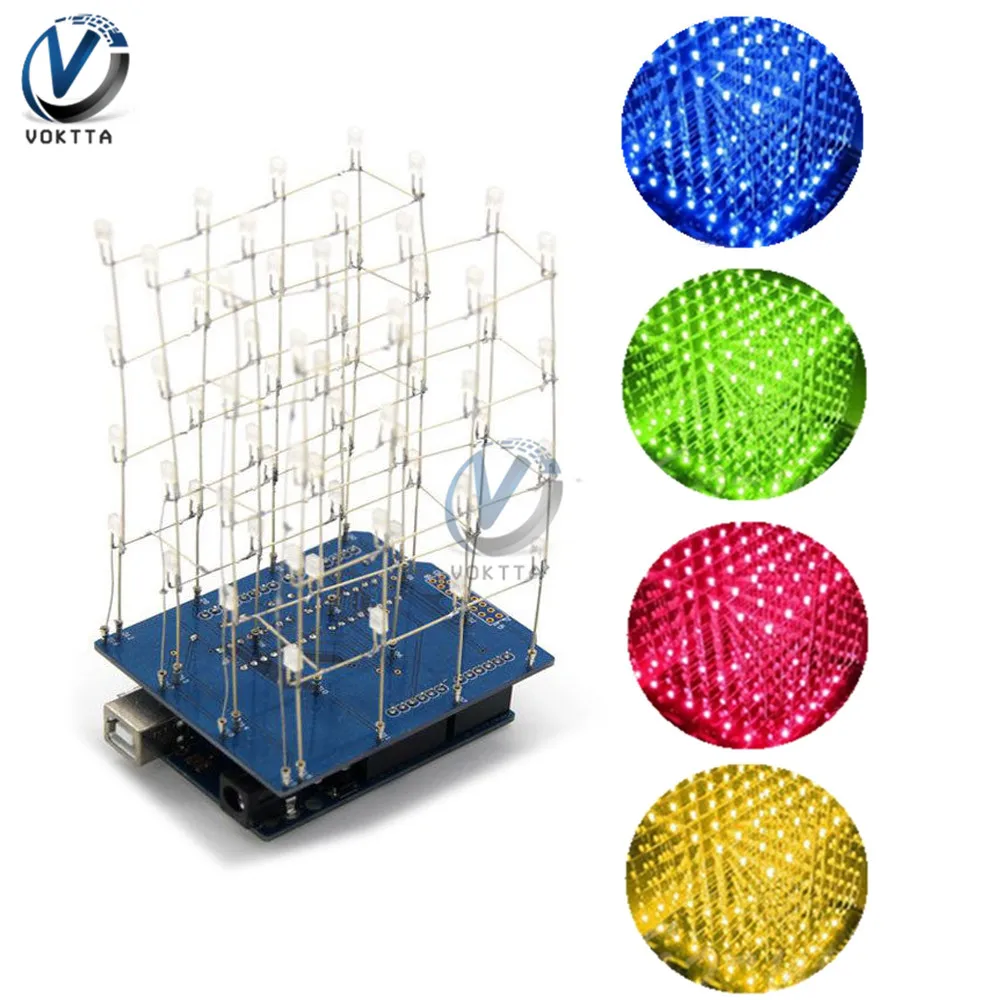

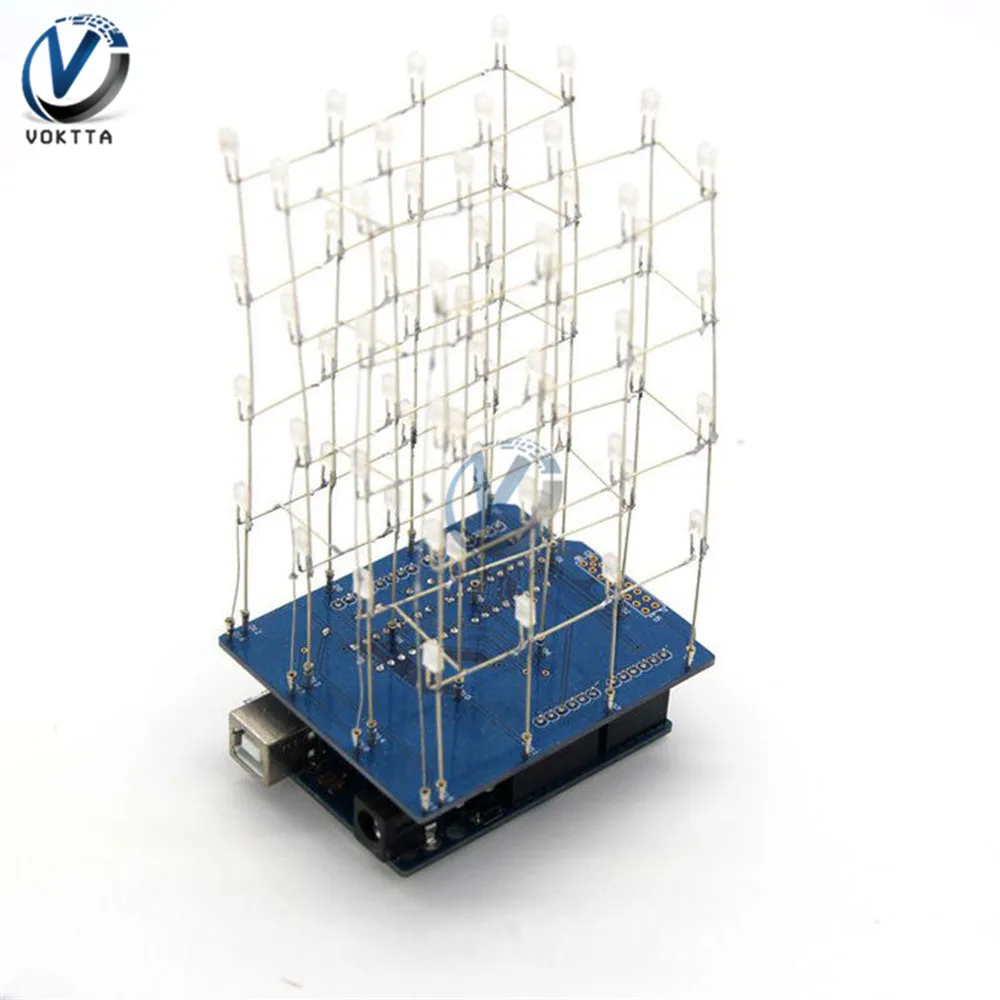

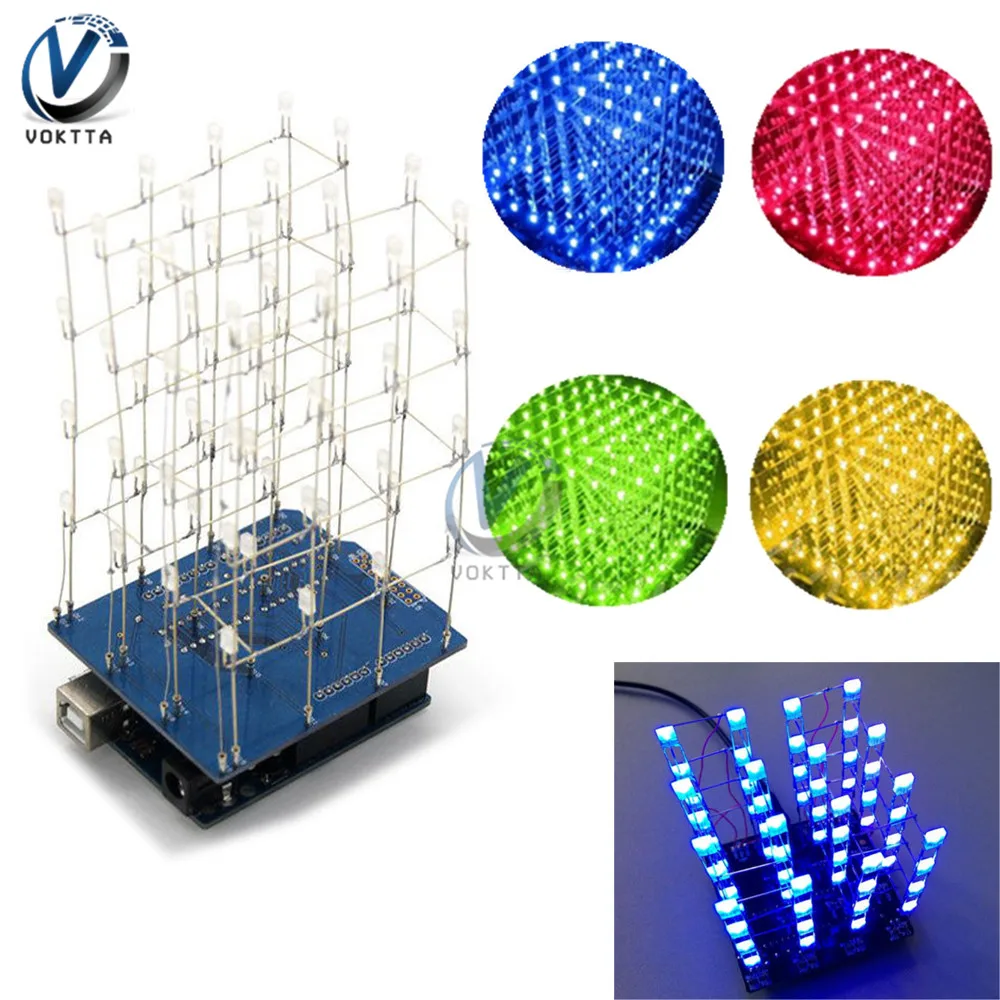

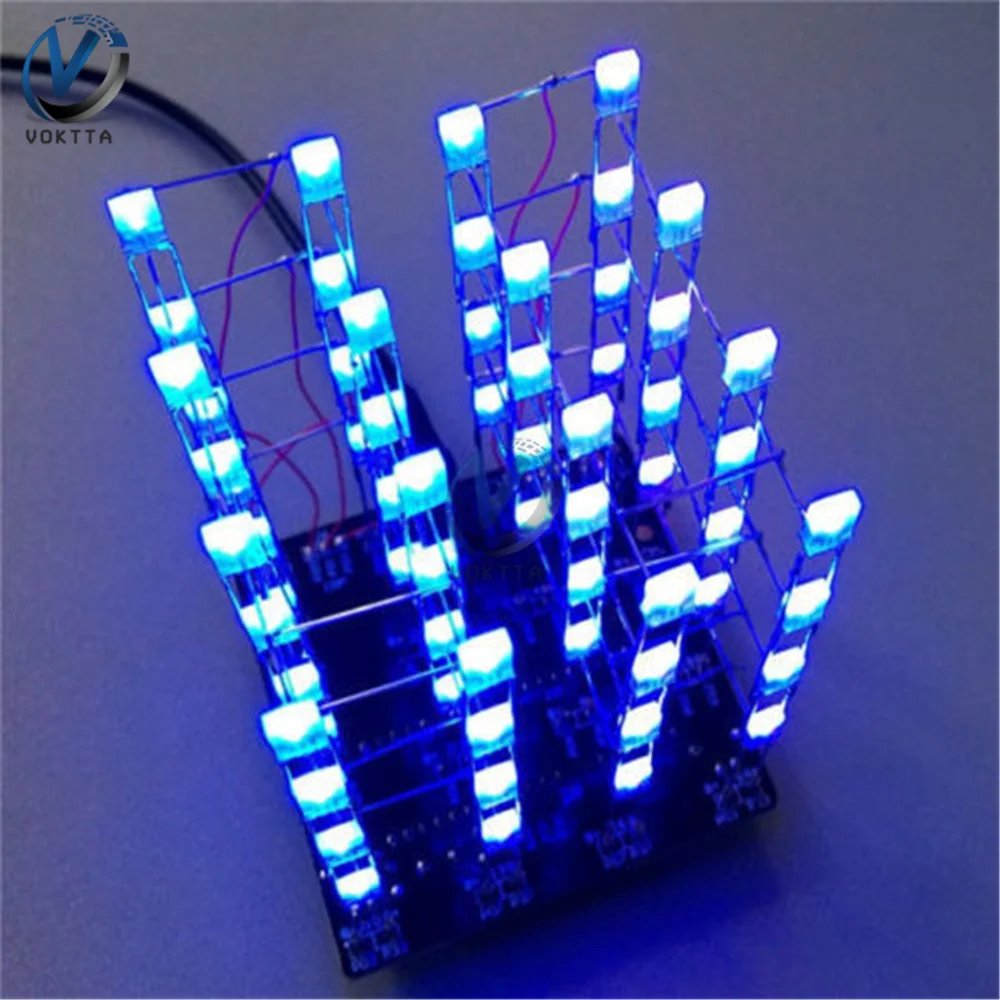

4X4X4 3D светодиодный светильник-куб красный, синий, зеленый, желтый квадрат, светодиодный, электронные наборы DIY с корпусом, светильник, набор для кубиков, аксессуары

4x4x 4 светильник в комплекте использует 64 светодиодный cuboid и светодиодный контроль для arduino. Плата расширения использует два 74HC59 5 сменных чипов, используя восемь I/Os может светильник 4x4x 4 светильник, это необходимые аппаратные ресурсы меньше, чем другие 4x4x 4 светильник с кубическим расширением (требуется 20 I/Os для управления).

1. Описание цепи:

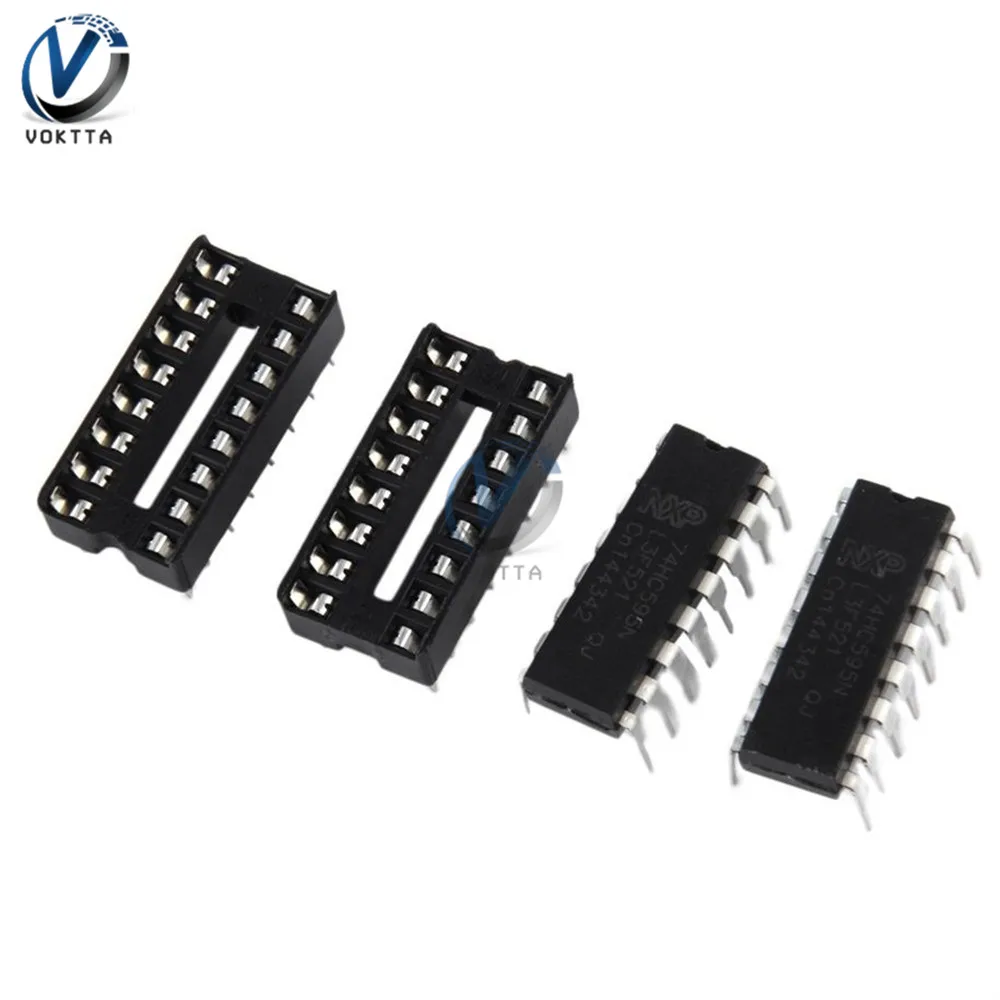

Дисплей 4x4x 4 светильник состоит из 64 cuboid светодиодный, использует два 74HC595shift чип регистра для управления светодиодный анод, 4 I/O порты для arduino контролирует 4 общих катода светодиодный.

2. Электрические параметры:

Модуль управления: для платы управления arduino

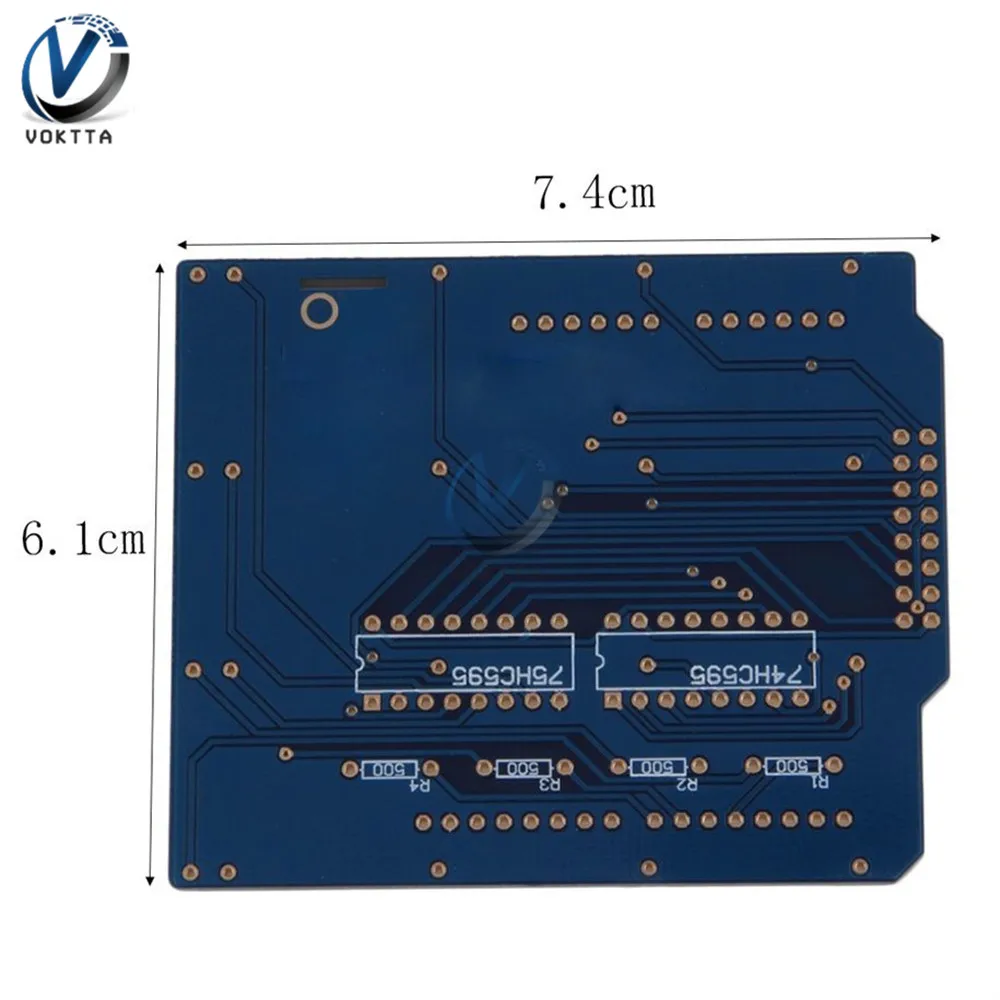

Размер печатной платы: 61*74 мм

Светодиодный Цвет: синий/зеленый/красный/желтый (опция)

Внимание:

1). В нашем магазине есть круглый светодиодный фонарь, если вам это нужно, пожалуйста, свяжитесь с нами.

2). Этот комплект представляет собой 4x4x 4 светильник с кубическим расширением, без чипа управления arduino или модуля управления.

3). Обеспечить для библиотеки arduino, но есть меньше эффектов отображения, если вам нужно больше эффектов, вам нужно скомпилировать самостоятельно.

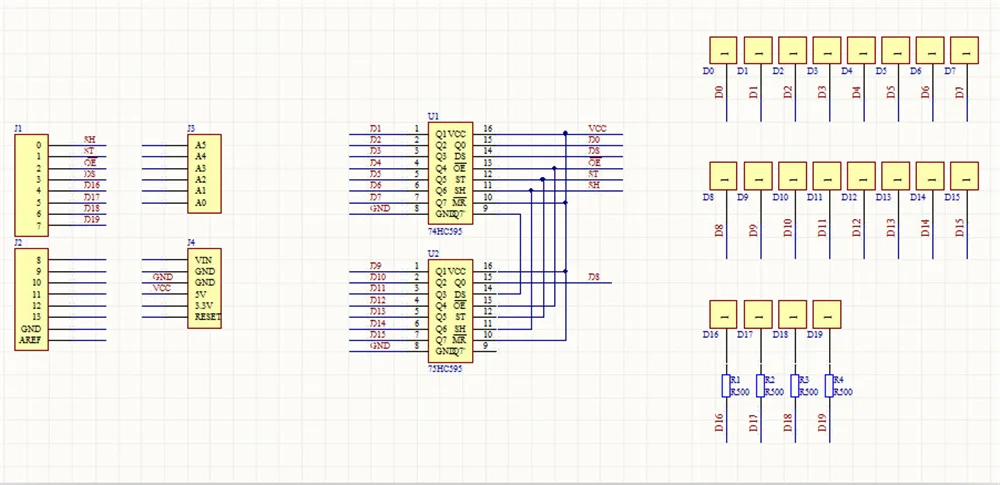

3. Схема:

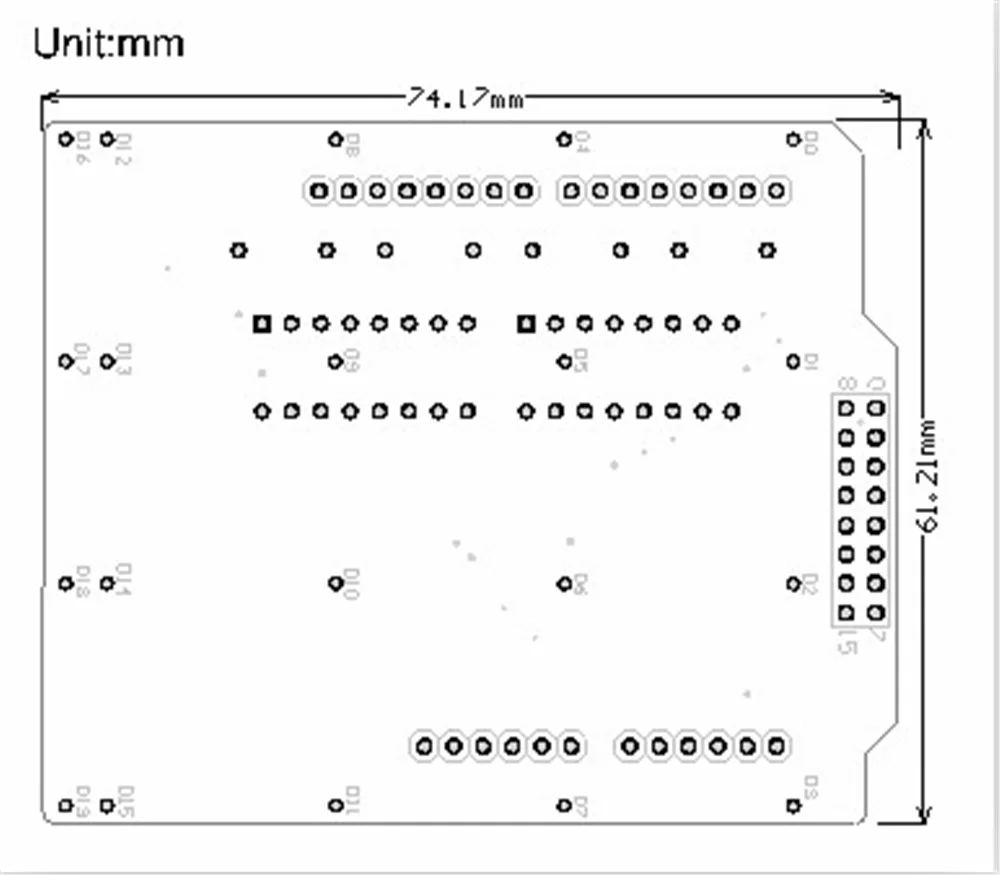

4. Механический чертеж

5. Описание модуля

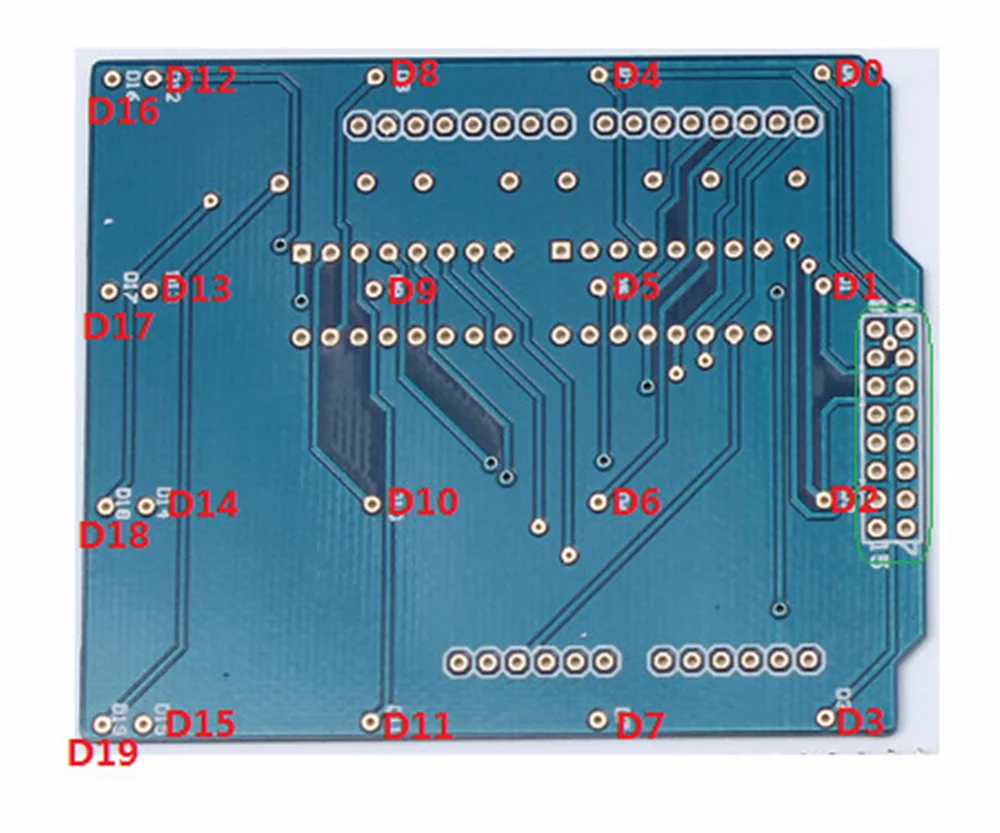

Разъем схемы 0 ~ 15 используется для вставки светодиодный анод; Разъем D16 ~ D19 используется для вставки светодиодный катода.

Плата расширения и контрольные контакты Arduino.

74HC595 pin для arduino

SH 0

ST 1

OE 2

DS 3

D16 4

D17 5

D18 6

D19 7

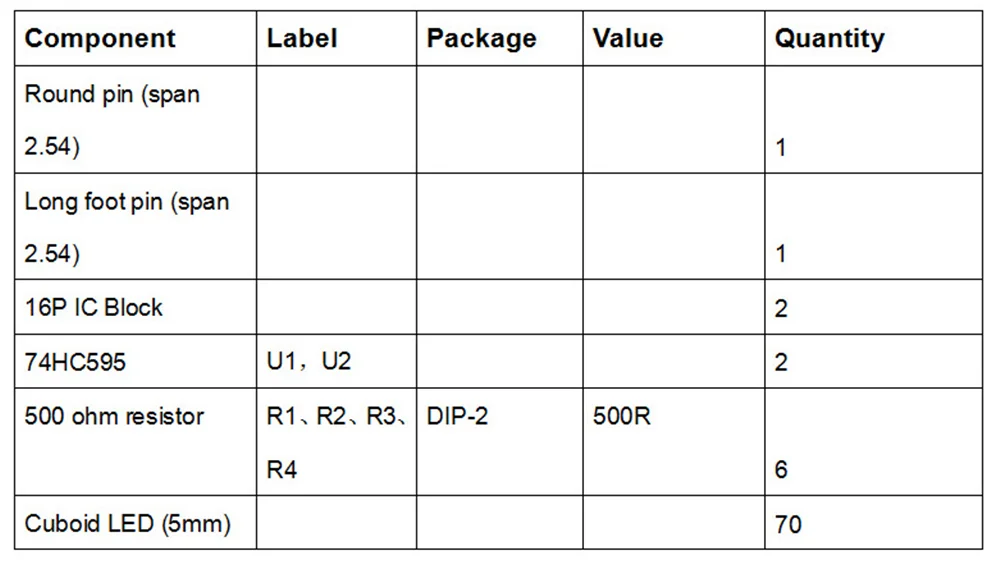

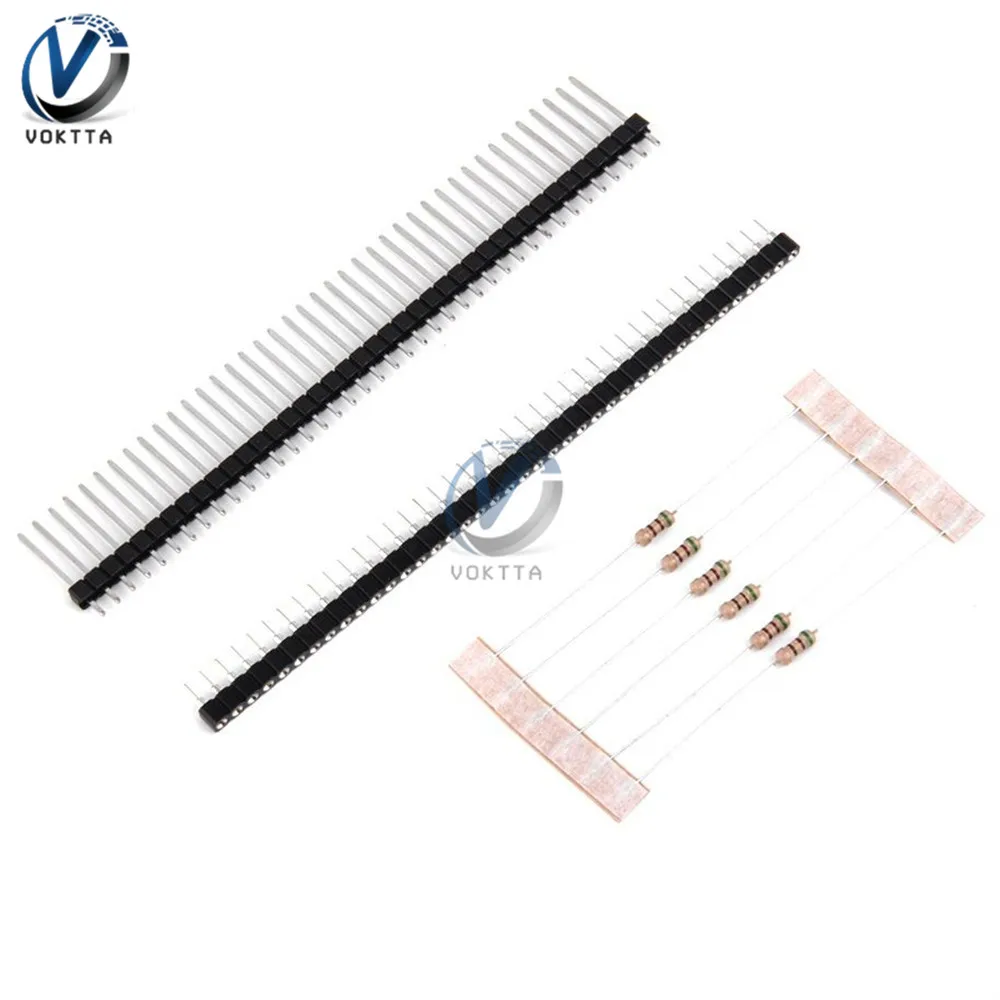

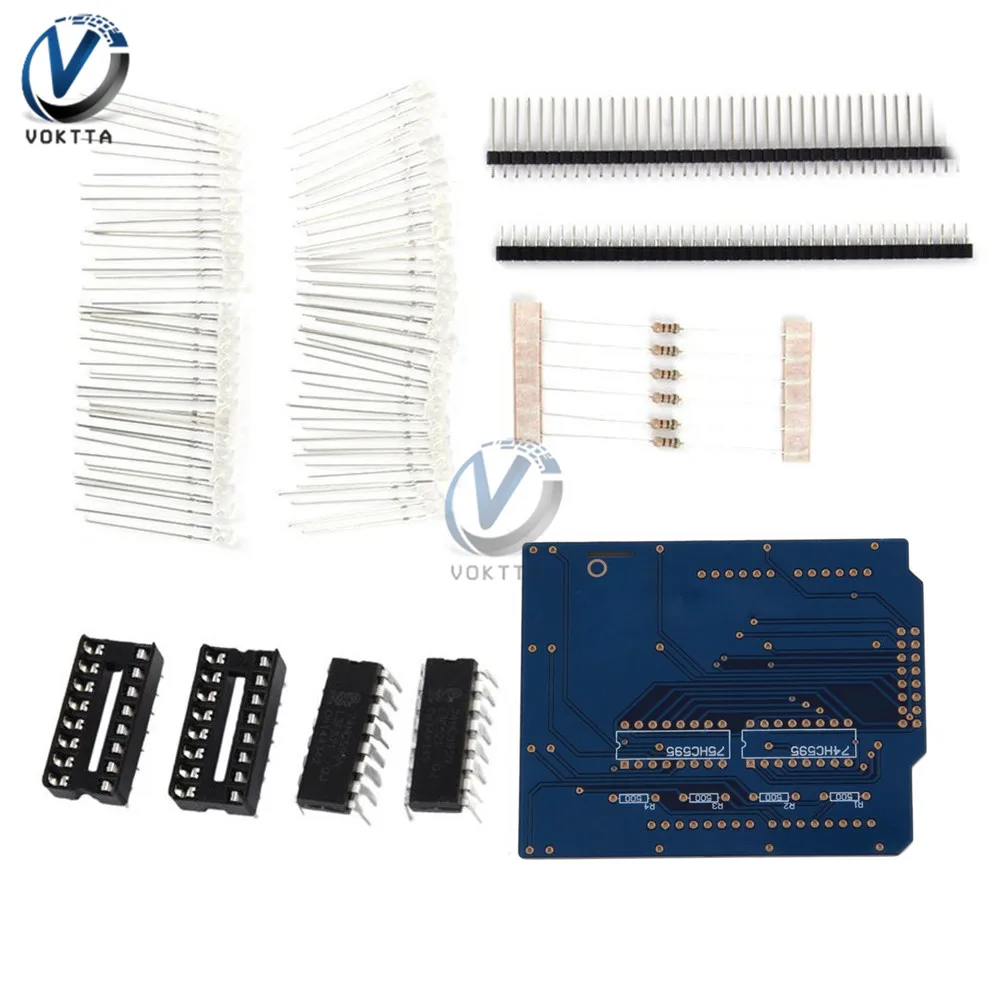

6. СПИСОК КОМПОНЕНТОВ

Посылка включает в себя:

1x 4X4X4 3D кубический светильник (зеленый/синий/желтый/красный)

Описание:

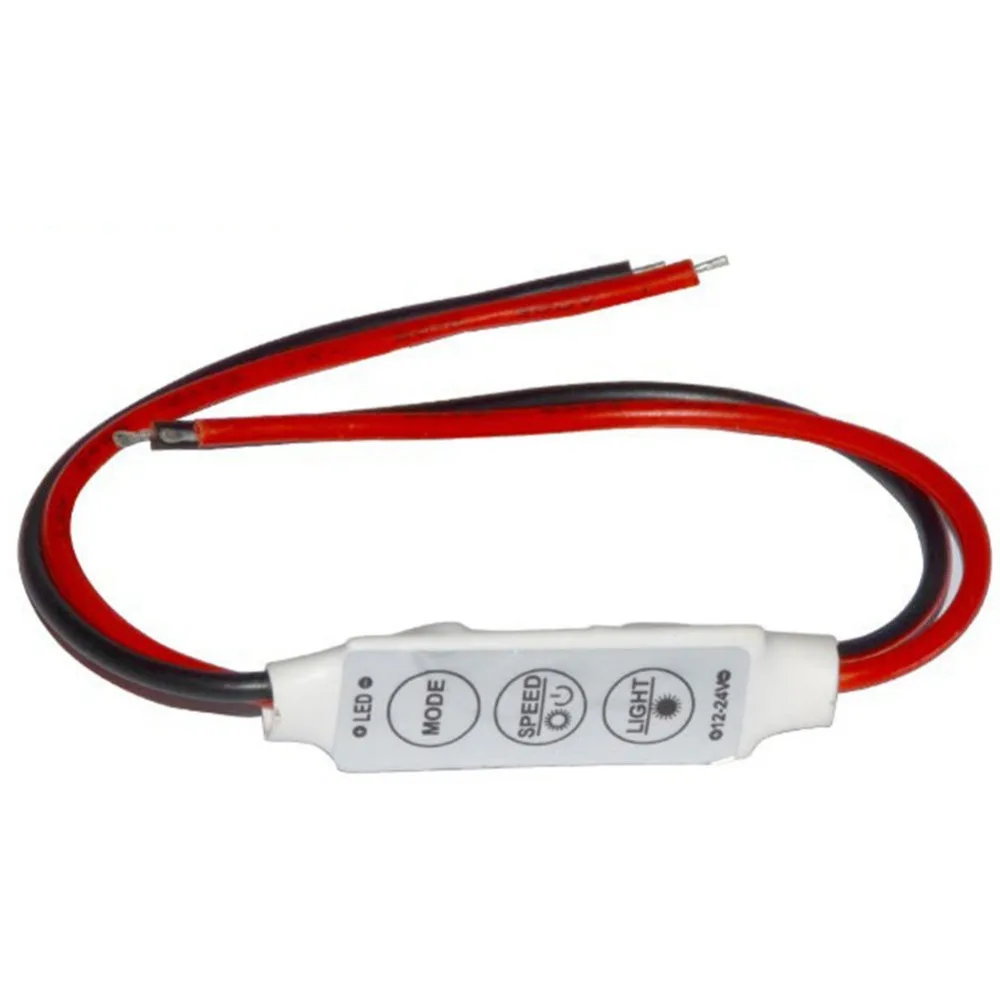

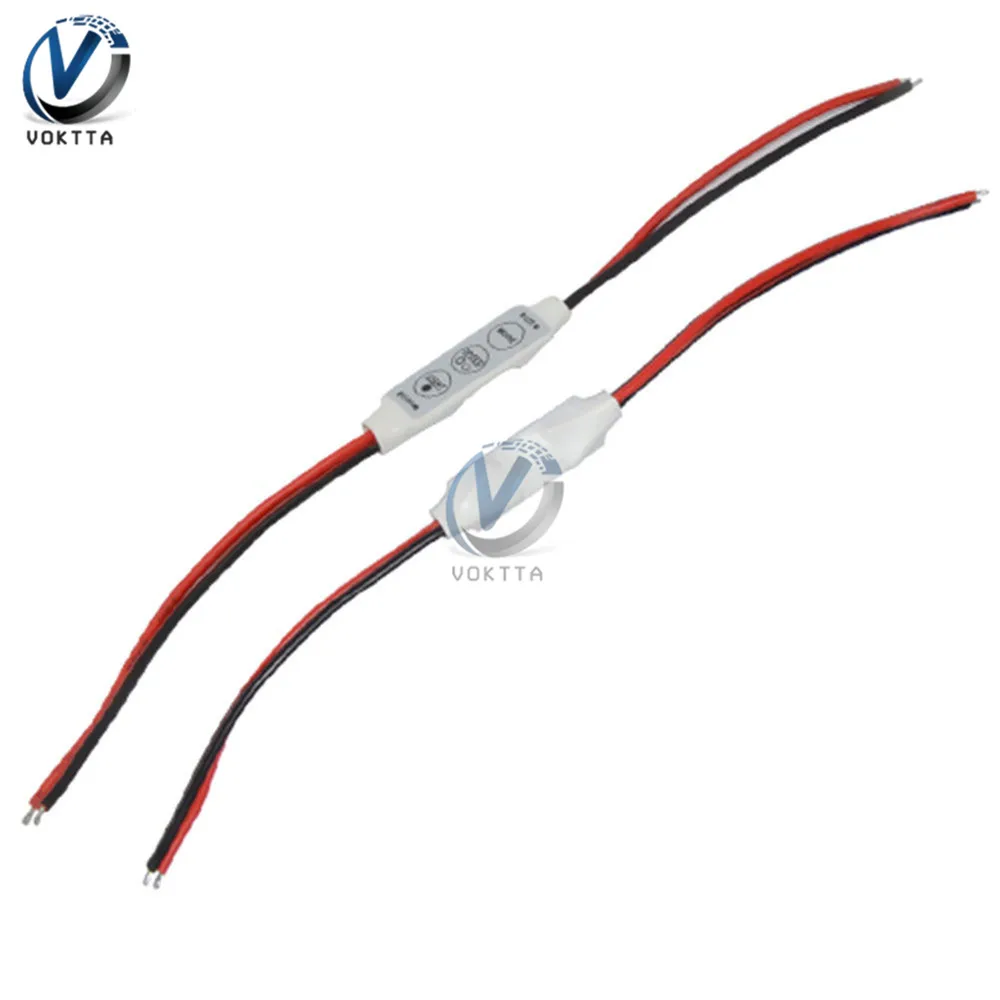

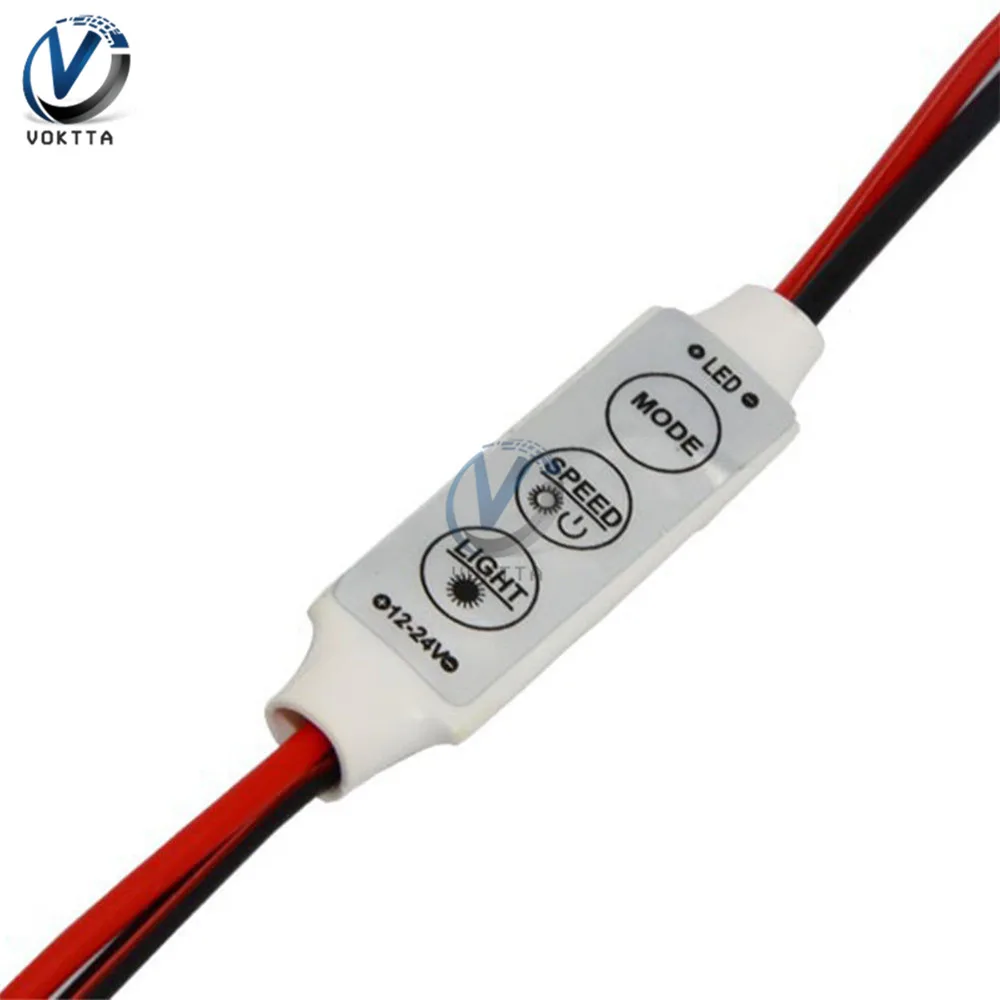

Это совершенно новый монохромный СВЕТОДИОДНЫЙ Контроллер. Этот продукт имеет мощный и небольшой размер, он обеспечивает множество динамических моделей, и приносит новое применение монохромного светодиодный-украшения. Кроме того, он может использоваться как светодиодный диммер. Вы можете легко изменить скорость и яркость в динамическом режиме, нажав 3 кнопки на тонком корпусе. Он также имеет функцию автоматической памяти. Это лучший компаньон для вашего светодиодный светильник бар.

100% абсолютно новый, высокое качество

Цвет изделия: белый

Функция автоматического считывания

Монохромный режим, динамический

Рабочее напряжение: 12 В постоянного тока

Проект: новый продукт

Элементы управления: яркость, мигание, режим мигания

Ключи: 3 клавиши

Используется для: монохромный СВЕТОДИОДНЫЙ светильник (5050, 3528, 5630)

Количество: 1

Примечание:

Из-за различий между различными мониторами изображения могут не отражать фактические цвета проекта. Прошу прощения. Спасибо!
