TCB-NE версия с высоким током.
По умолчанию он двунаправленный и может быть установлен в однонаправленный через протокол. Он поддерживает однонаправленные устройства, такие как провода сопротивления и керамические нагревательные стержни.
Версия PT100 / PT1000, Диапазон измерения температуры-60- + 212 °, диапазон контроля температуры-52- + 202 °.
Поддержка многоканального управления, пожалуйста, свяжитесь со службой поддержки клиентов для получения конкретных инструкций.

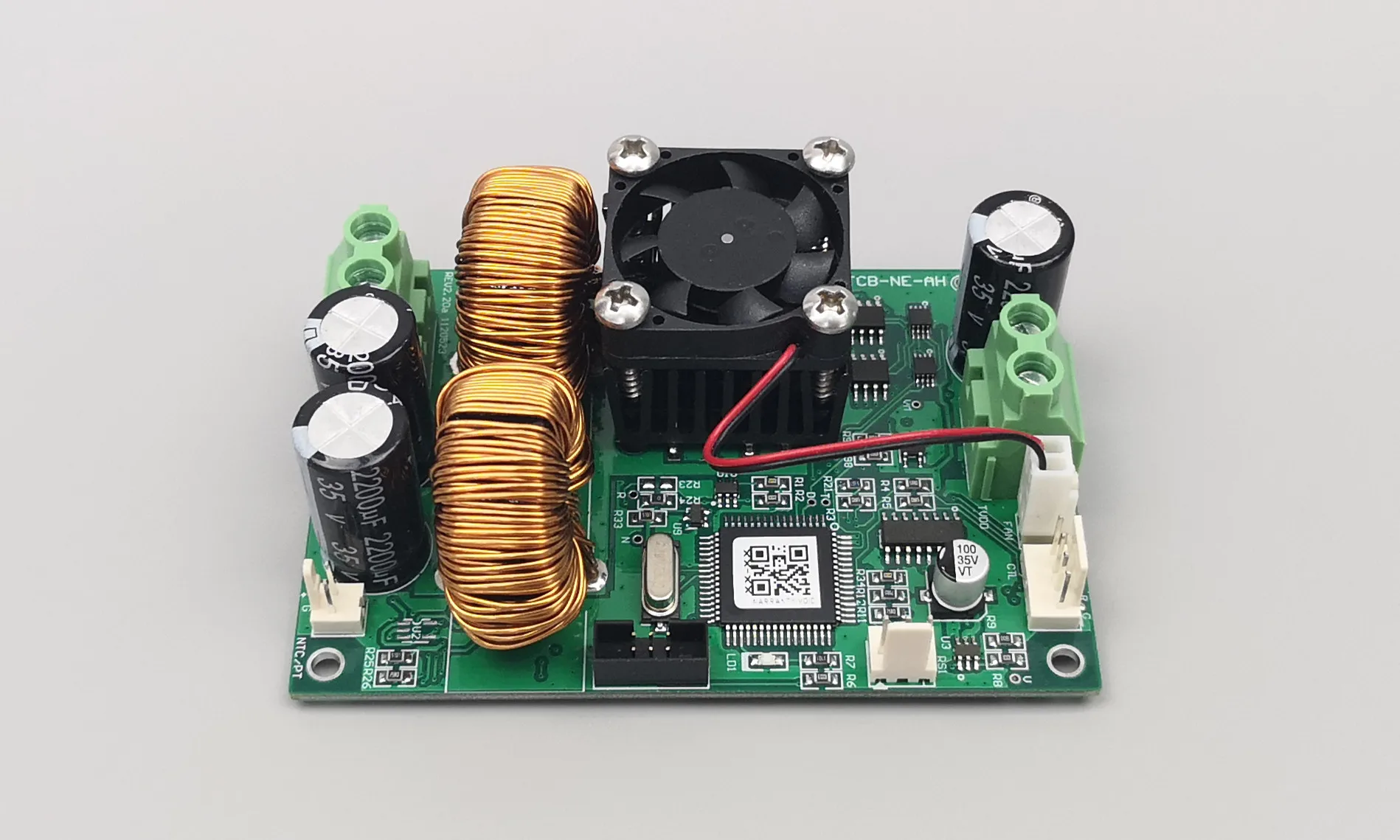

Модель: TCB-NE-AH
Модель платы с датчиком NTC (10K): TCB-NE-AH; Модель с использованием PT100-TCB-NE-AH-PT100, а модель с использованием PT1000-TCB-NE-AH-PT1000.
NTC, PT100, PT1000-Различные датчики температуры. По умолчанию и рекомендуемые NTC являются дешевыми и простыми в использовании. Из-за широкого диапазона измерения температуры PT может использоваться в большом температурном диапазоне.
Эта плата контроля температуры TEC специально разработана для систем контроля температуры с использованием полупроводниковых чипов охлаждения. Он принимает инновационные схемы дизайна, имеет высокую надежность и поддерживает широкий спектр напряжения и тока TEC. Температура точность контроля 0,01 градусов! Используйте последовательный порт для прямого изменения заданной температуры или информации о вызове. С готовым сигналом тревоги. (Эта плата широко используется в области контроля температуры лазерных диодов.) Применение этой платы где необходим высокоточный контроль температуры и сила TEC большая.
Особенности
Цифровой интегральный алгоритм разделения PID, PID параметры, PID период регулируется
Высокоточный контроль температуры, 0,01 ° (стабильность 0,01 °)
Маленький размер, высокая мощность
Высокоточный источника опорного напряжения, измерением температуры деятельности Гарантированная точность при температуре +-0,2 °, полный спектр +-0,5 °
(Для точности контроля температуры, стабильности и точности, см. Объяснение в разделе 6 ниже)
Sigma Delta High Digit ADC
Напряжение питания платы: 5 В или 7- 24 В
Диапазон напряжения TEC чрезвычайно большой: 1 В ~ 24 В
Большой диапазон тока TEC: 0 ~ 18A (источник питания 24V), 0 ~ 24A (источник питания 12V)
Поддерживает четыре 12706TEC!
Двунаправленный контроль, поддержка нагрева и охлаждения
Может устанавливать и обнаруживать температуру через последовательный порт (Протокол ASCII code, Поддержка компьютера поставляется с супер терминалом, каждый будет использовать)
С сигналом тревоги, готовым выходом сигнала, отключением выхода TEC
Метод управления: Непрерывное напряжение, лучший метод
Применение
Система контроля температуры с элементом контроля температуры TEC (полупроводниковый холодильник, термоэлектрический холодильник)
Подходит для, но не ограничен контролем температуры лазерных диодов
Подходит для различных отраслей, таких как промышленность и бытовая техника
Таблица параметров
Доска питающее напряжение: 5V или 7,5-24 вольт постоянного тока (Стандартный напряжения, например, 5/7,5/12/15/24 рекомендуются. Номинальное напряжение TEC предпочтительно равно или немного выше, чем напряжение источника питания. Если Номинальное напряжение TEC меньше, чем напряжение источника питания, его также можно установить на максимальное выходное соотношение достаточно)
TEC напряжение: 5V - 24V
Ток TEC: 0 ~ 18A (24V источник питания), 0 ~ 24A (12V источник питания)
Датчик температуры: 10K NTC (значение B по умолчанию 3950, фактическое значение B может быть неограниченным, это влияет только на абсолютную температуру, не влияет на относительно стабильную температуру, И не имеет значения для контроля температуры. В тех случаях, когда B значение 3950, начальная ошибка зонда самому не рассматривается, абсолютная погрешность в измерениях находится в пределах 0,1)
Температура точность управления: 0,01 °
Установка Точность измерения температуры: 0,01 °
Диапазон измерения контроля температуры: -50 ° -147 °
Диапазон контроля температуры: -20 °-100 °
Форма: 95 мм * 65 мм высота XXmm (XXmm на доске, 1,5 мм толщина, шпильки ниже доска не должна превышать XXmm)
Доска метод управления:
Эта плата использует последовательную связь для изменения и мониторинга информации. Следующие методы управления:
1. Специальный дисплей компании DISP-TCB (Подключите Серийный порт платы контроля температуры к дисплею)

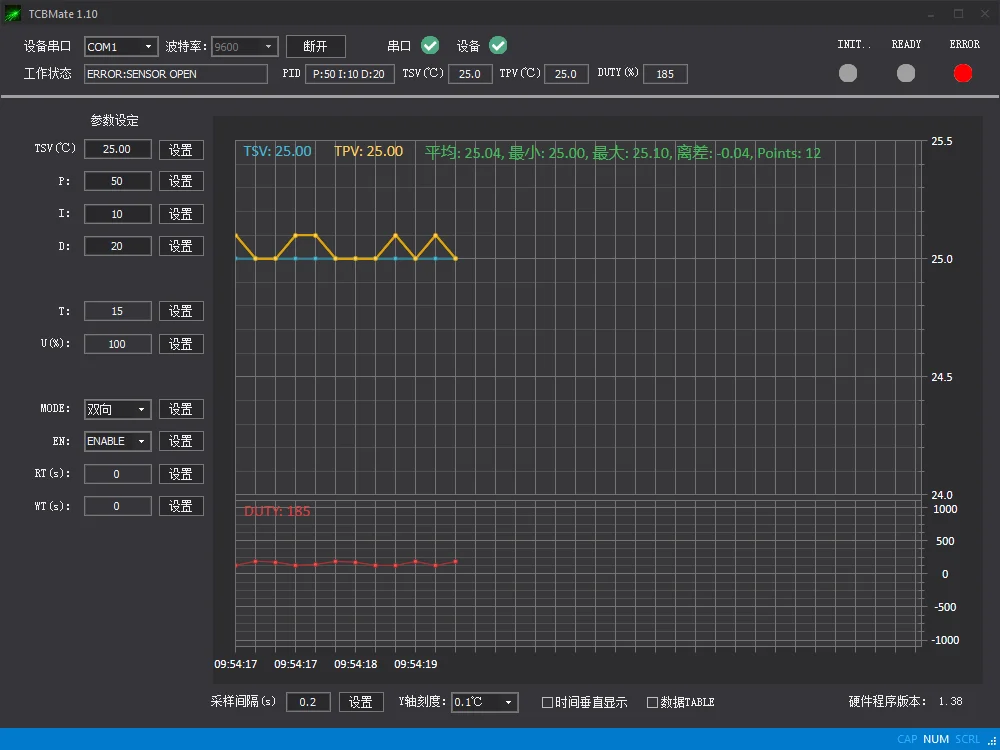

2. Специальное программное обеспечение для ПК компании TCBMate (Подключите Серийный порт платы контроля температуры к компьютеру)
3. Отправка команд непосредственно через последовательный порт (поддерживает микрокомпьютер с одним чипом или ПК), см. Раздел протокола связи в руководстве по эксплуатации



1. У нас есть около TEC

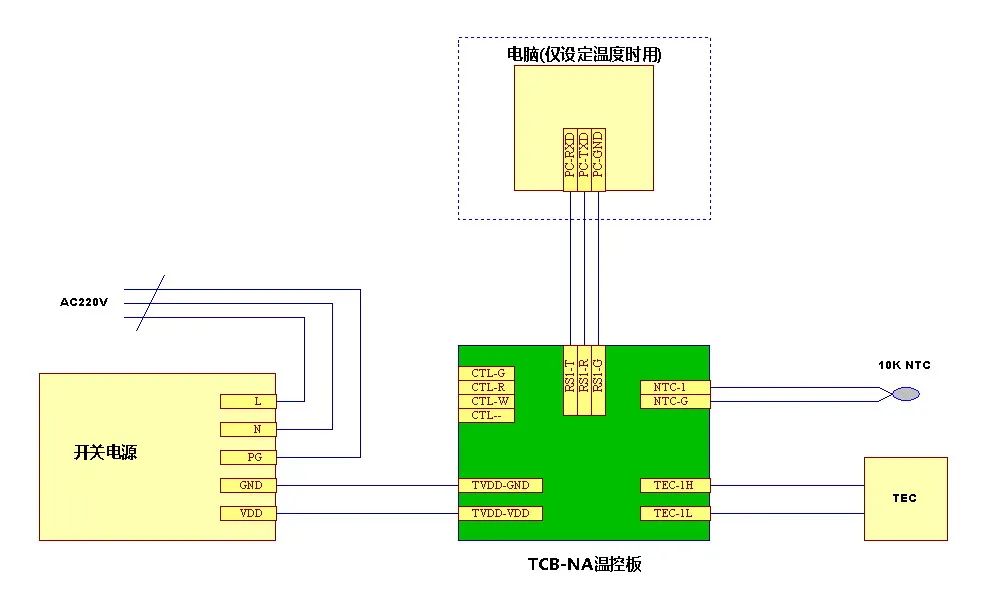

Напряжение источника питания этой платы является максимальным напряжением TEC, поэтому напряжение источника питания зависит от TEC. Например, 15V / 6A TEC может использовать напряжением 15 Вт импульсный источник питания для питания плата контроля температуры. 12 В также может быть использован, но это уменьшит использование TEC. Чтобы убедиться, что напряжение импульсного источника питания не превышает Номинальное напряжение TEC, чтобы избежать перегрузки TEC, ток импульсного источника питания должен иметь определенный запас, поскольку начальный ток TEC обычно превышает 30% от номинального тока, чтобы избежать запуска импульсного источника питания, защита от перегрузки по току. Также возможно, если напряжение TEC меньше напряжения питания, но должен быть установлен Максимальный рабочий цикл.
2. О датчике температуры NTC
Каждая плата будет оснащена зондом NTC 10K 3950 для клиентов. Конкретную информацию о NTC можно найти в отдельной ссылке для этого зонда NTC в нашем магазине.
Эта плата поддерживает NTC на 10k по умолчанию, со значением B 3950. Однако значение B в основном неограничено, потому что B повлияет на абсолютное значение температуры, но это не повлияет на контроль температуры. Например, значение B отклоняется от 3950, фактическая температура 25 °, а измеренное значение 24,8 °. Если вы установите контроль температуры до 24,8 °, плата будет стабильной при измеренной температуре 24,8 °, что является фактической температурой 25 °. Не изменяется, то есть фактическая температура, соответствующая измеренной температуре, не изменяется. Самый боязнь контроля температуры заключается в том, что если вы устанавливаете температуру, измеренная температура не изменяется, но фактические изменения температуры. В то время как на самом деле зонд B значение 3950, начальная ошибка зонда самому не рассматривается, и абсолютная погрешность в измерениях находится в пределах 0,1.
Датчик NTC должен быть установлен в контролируемом объекте, и установка является изысканной. Лучше всего хоронить NTC в контролируемом объекте. Если NTC находится в воздухе, измеренная температура также зависит от температуры воздуха. Слишком долгое время передачи тепла, и температура может быть нестабильной. Лучший способ-Пробить Отверстия в объекте и закапывать NTC в отверстие с помощью AB клея. NTC не может быть непосредственно установлен на TEC, он должен храниться на определенном расстоянии.
3. О последовательном порту, заданной температуре, мониторе температуры вызова информации

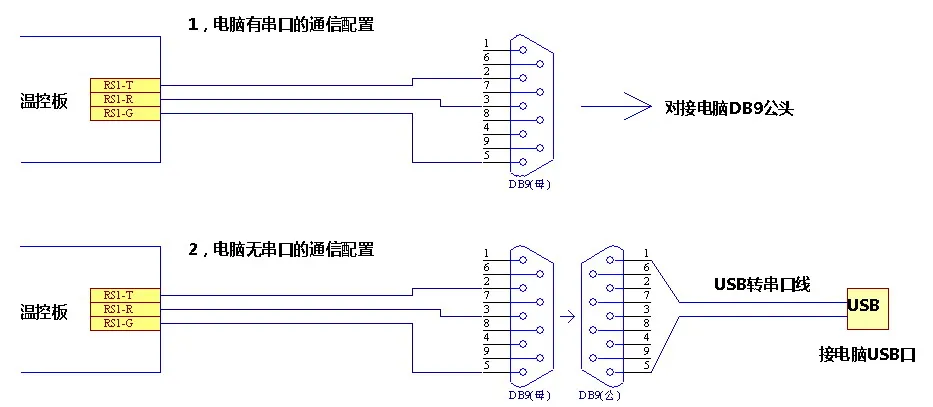

Если ваш компьютер имеет последовательный порт, вам нужно только сделать серийный кабель (доступен в нашем магазине) для подключения к компьютеру. Используйте программное обеспечение HyperTerminal, которое поставляется с вашим компьютером. Если у вашего компьютера нет последовательного порта, вам нужно приобрести другой USB к последовательному кабелю.

4. О интерфейсе
Руководство содержит подробное описание. Последовательный порт и интерфейс NTC используют 2510 терминалов. Производители настроят интерфейс и Контакты без покупки отдельно.
5. О руководстве
Отправка клиентам через Интернет.
6. О точности контроля температуры, стабильности контроля температуры и точности
Точность контроля температуры относится к минимальному эффективному температурному разрешению, которое может быть достигнуто в системе контроля температуры, такой как 0,1, 0,01, 0,001. Точность измерения температуры должна быть выше или равна точности контроля температуры. Точность контроля температуры также отражает стабильность контроля температуры. Точность контроля температуры 0,1, то есть температуры объекта управления в обычном система может быть стабилизированный допустимым отклонением +-0,1 установленного значения. Вообще говоря, для систем контроля температуры наиболее важным параметром является точность контроля температуры. Точность измерения температуры-еще одна концепция. Это означает погрешность между измеренной в настоящее время температурой и абсолютной реальной температурой в физическом плане. Для общих систем, это значение не имеет значения, потому что, например, в настоящее время измеренная температура 25 градусов, и абсолютная реальные температура 24,5 градусов, таким образом, если предмет является стабильным при измеренная температура 25 градусов, объекта также стабилен в реальную температуру 24,5 градусов. Этого достаточно для общих систем. Что касается текущей фактической температуры, это не имеет значения (для лазерных приложений, необходимо настроить, чтобы найти оптимальную температуру, чтобы получить лучший выход). Однако, если Точность измерения температуры Высокая, это также полезно. Один из них заключается в том, что для некоторых применений может потребоваться Высокая точность (например, для достижения определенной сцены определения температуры для измерения других характеристик объекта). Первый высокий. Точность может реализовывать взаимозаменяемость платы, то есть того же Управляемого объекта. Даже если плата контроля температуры заменена, ее можно установить на исходное значение настройки без повторного поиска оптимальной температуры.
