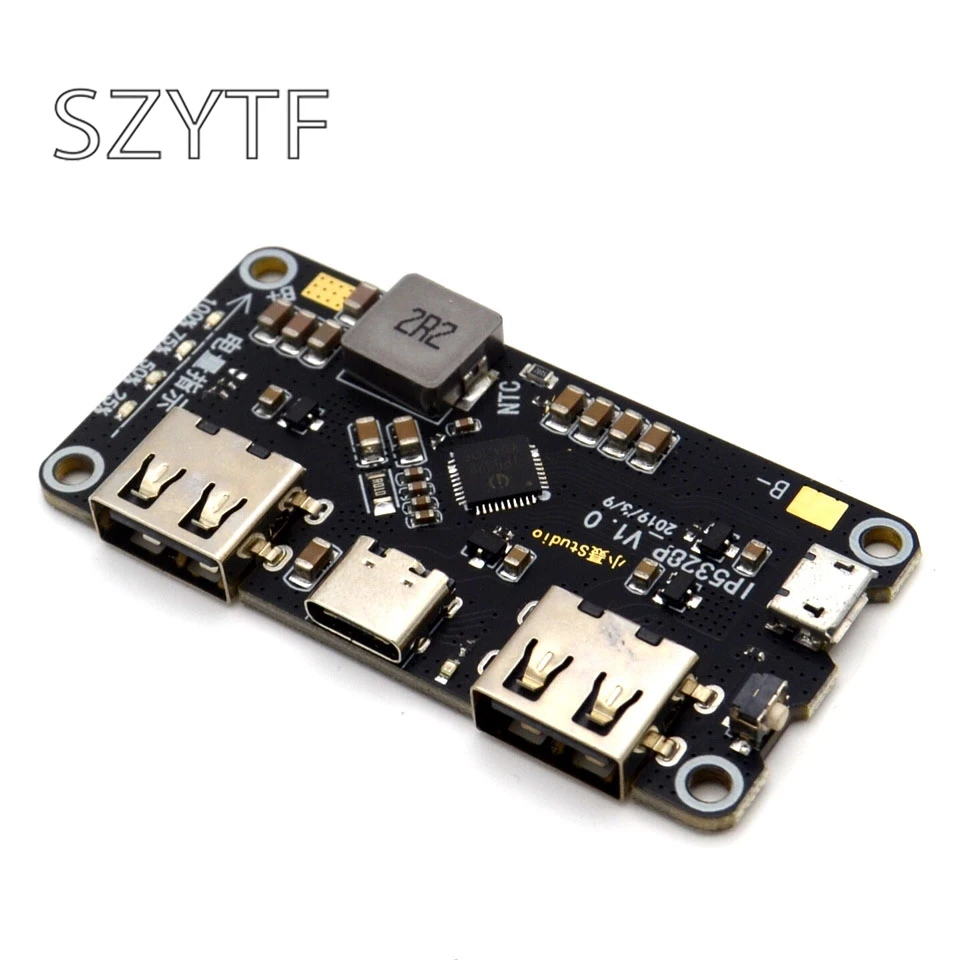

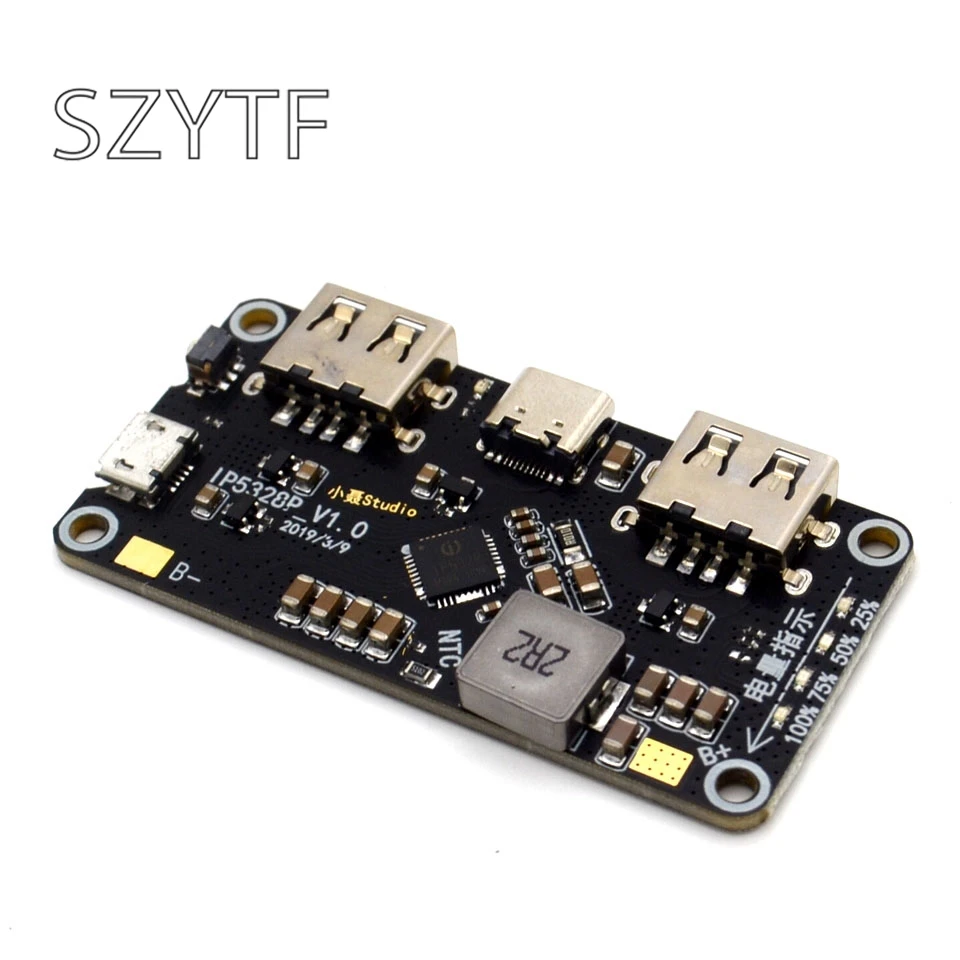

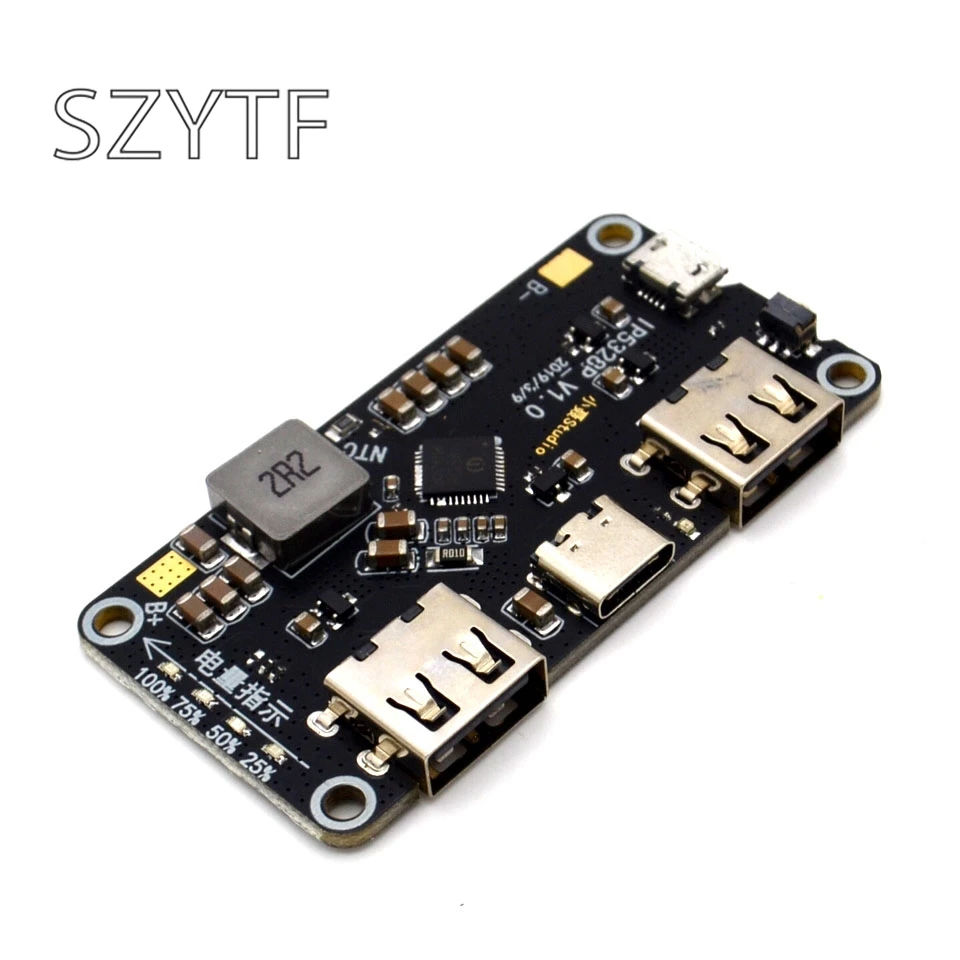

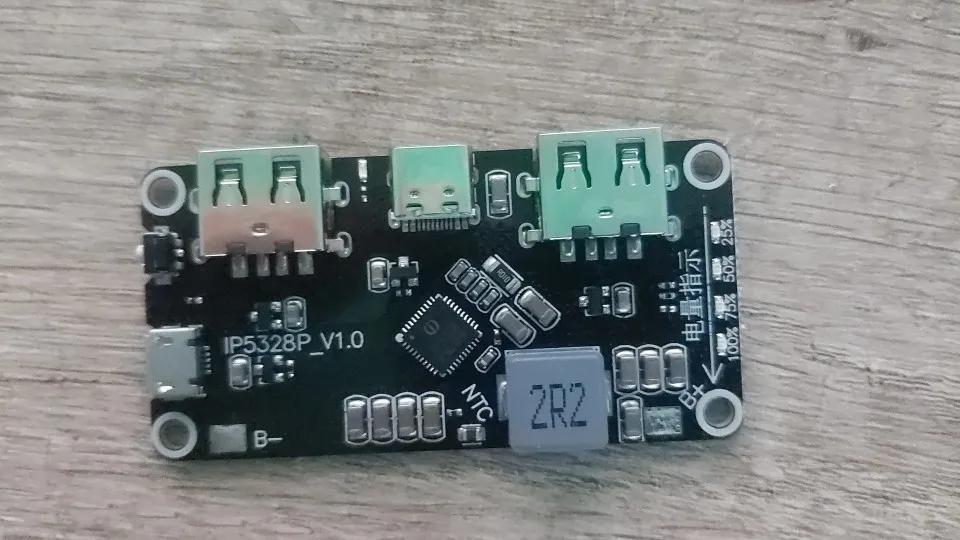

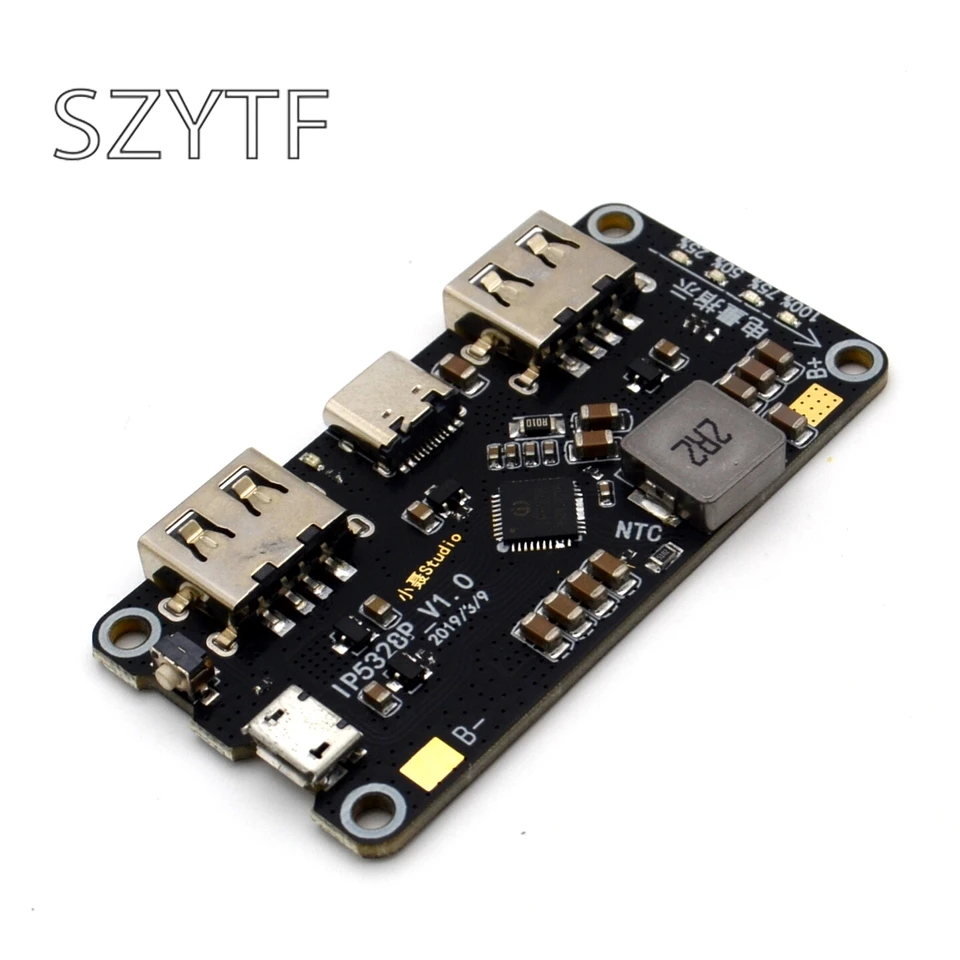

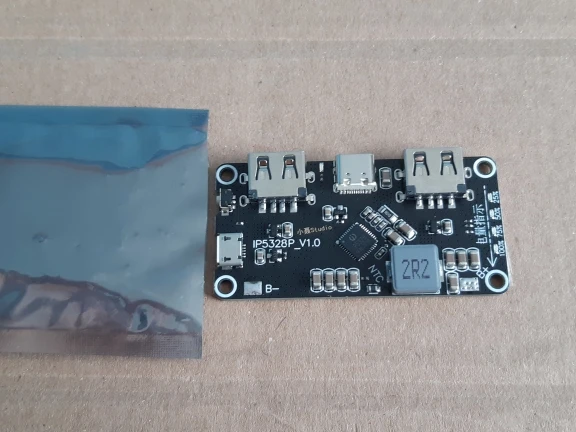

Модуль переключателя быстрой зарядки IP5328P Po, 3,7 в, 5 В, 9 В, 12 В

IP5328P двухнаправленный переключатель быстрой зарядки Po модуля питания мобильной материнской платы 3,7 V boost 5V9V12V

Британский набор с использованием мобильного ядра IP5328P решения, четыре золотые пластины, оптимизированная компоновка, поддержка нескольких протоколов быстрой зарядки, быстрая зарядка двунаправленного 18 Вт, может поддерживать общий порт зарядки 4: 2 выходной интерфейс USB-A, интерфейс USB-C, интерфейс Micro USB, четыре интерфейса поддерживают быструю зарядку, при этом два поддерживают порт USB-A QC3.0, Выходная мощность быстрой зарядки FCP, AFC, MTK, SFCP до 18 Вт; Поддержка apple, Samsung, bc1.2. Порт USB-C поддерживает двунаправленную быструю зарядку USB PD, совместим с входами быстрой зарядки FCP, AFC, SFCP и выходами быстрой зарядки QC3.0, FCP, AFC, MTK, SFCP. MicroUSB поддерживает Вход быстрой зарядки FCP, AFC, SFCP.

Параметры модуля продукта:

Размер: 65 мм * 32,5 мм, тонкое квадратное отверстие, диаметр 3 мм

Выходной интерфейс: USBA + TYPE-C поддерживает Выход быстрой зарядки (см. Спецификацию протокола для быстрой зарядки)

Входной интерфейс: MICRO + TYPE-C поддерживает быструю зарядку (см. Спецификацию протокола, быструю зарядку)

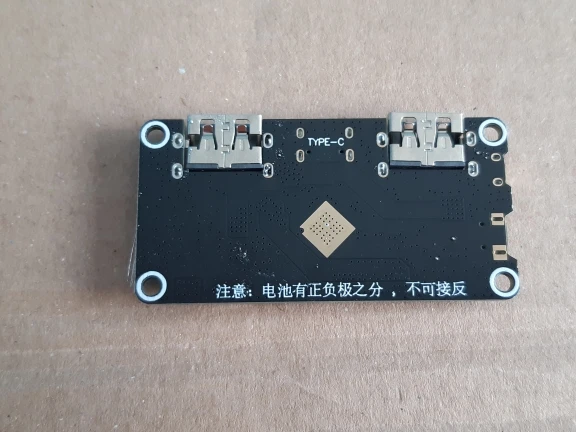

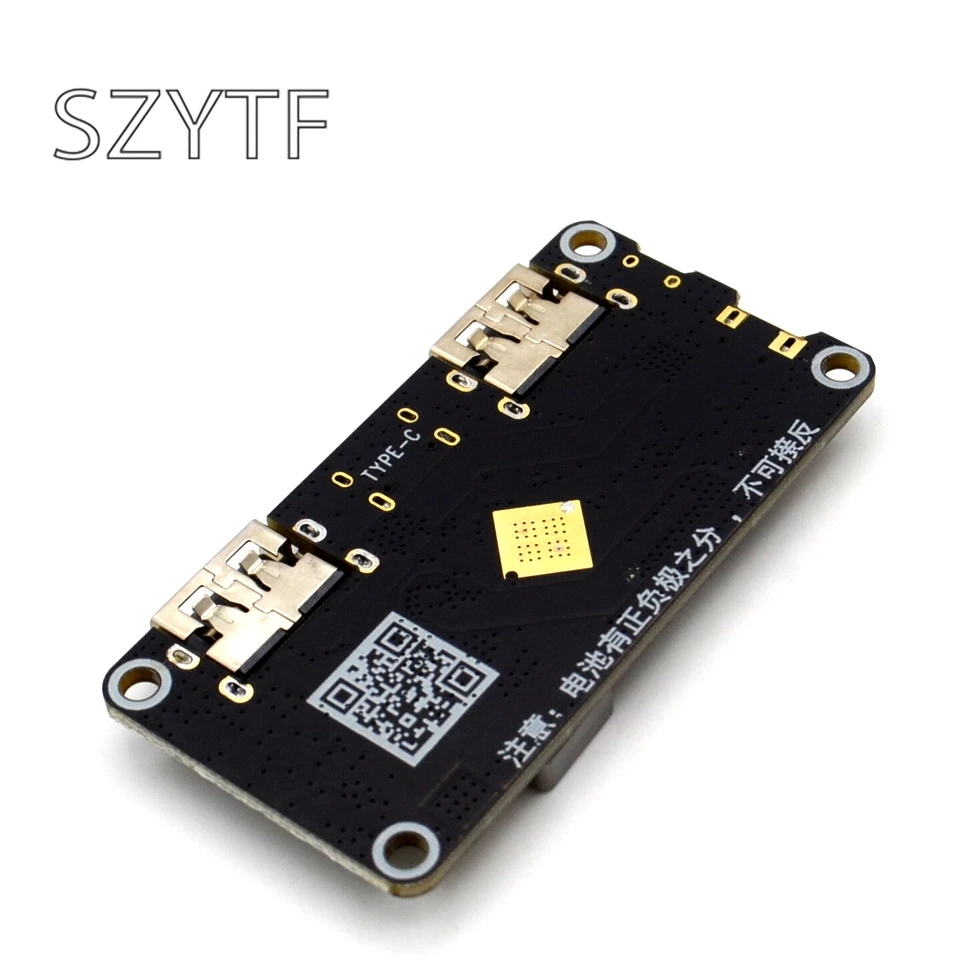

Тип аккумулятора: Аккумулятор 3,7 в (сборка литиевых батарей или 18650) параллельно, емкость не ограничена, чем больше емкость заряда и разряда, пожалуйста, добавьте плату безопасности аккумулятора, плата имеет положительные и отрицательные точки, аккумулятор Нельзя менять назад, Или сжечь материнскую плату на свой риск!

Индикатор быстрой зарядки: входной и выходной индикатор быстрой зарядки высокого напряжения

КПД преобразования: КПД 95% (разный КПД мощности напряжения) подробности просмотра спецификации представлены

Нажмите кнопку: продолжительность работы клавиши более 60 мс, но менее 2 секунд, т. Е. Короткое нажатие, нажатие открывается, и выход индикатора усилителя батареи, длительное нажатие 10s сбросит настройки всей системы, нажатие клавиш менее 30 мс не даст никакого ответа.

Телефон имеет функцию автоматического обнаружения:

Телефон IP5328P подключен к автоматическому обнаружению, немедленно выходит из режима ожидания, повышенное напряжение 5 В для открытия зарядки телефона, экономия клавиш, отсутствие программ поддержки ключей.

Функциональное описание:Блокировка и активация пониженного напряженияАккумулятор IP5328P при первом доступе, независимо от того, сколько напряжения батареи, чип находится в заблокированном состоянии, наименее значительный бит будет мигать лампой заряда 4Подсказка: если напряжение аккумулятора слишком низкое, чтобы выключить малое энергопотребление, IP5328P войдет в заблокированное состояние.В заблокированном состоянии, чтобы снизить статическое энергопотребление, IP5328P не была функция обнаружения вставки телефона, не может быть активирована кнопкой. ЭтоКогда действие кнопки не может быть активировано, но светильник питания мигнет в четыре раза больше подсказки самого низкого уровня.В заблокированном состоянии необходимо войти в состояние заряда, чтобы активировать функции чипа.ЗарядкаIP5328P имеет постоянную структуру синхронного переключателя, поддерживающую перезаряжаемую литиевую батарею постоянного напряжения. Может автоматически адаптировать различные зарядкиХарактеристики давления.Когда напряжение аккумулятора меньше 3 в, 250 мА использует непрерывный заряд; Когда напряжение аккумулятора больше 3 в, вход в зарядку постоянного тока, максимальный конец зарядки аккумулятораЭлектрический ток 5,0 А; Когда напряжение аккумулятора установлено близко к напряжению аккумулятора, зарядка с постоянным напряжением; Завершение зарядки, когда ток аккумулятора составляет менее 300 мА, и электрическийКогда напряжение аккумулятора близко к напряжению постоянного напряжения, зарядка прекращается. После завершения зарядки, если напряжение аккумулятора ниже 4,1 в, аккумулятор снова на зарядку.Переключатель IP5328P с использованием техники зарядки, частота переключения составляет 500 кгц. Обычный входной заряд 5 В, Максимальная входная мощность 10 Вт; Вход быстрой зарядкиПри зарядке Максимальная входная мощность 18 Вт. Конец зарядного тока аккумулятора до 5,0 А, максимальная эффективность зарядки 94%, время зарядки можно сократить до 3/4.IP5328P автоматически передает ток заряда, адаптер для разной грузоподъемности.IP5328P не поддерживает одинаковую зарядку и разрядку, состояние заряда и разрядки выходного порта закрыто, чтобы предотвратить повреждение входного зарядного устройства высокого напряжения.BoostIP5328P a поддерживает Встроенный выход высокого напряжения систем синхронного переключения для поддержки широкого диапазона напряжения на выходе 5 В ~ 12 В, отрицательныйГрузоподъемность 5V-3.1A, 7V-2.4A, 9V-2.0A, 12V-1.5A. Частота переключения 375 кгц. Встроенный мягкий стартФункция для предотвращения пускового тока при сбое запуска, вызванном чрезмерным, перегрузкой по интегрированному выходу, коротким замыканием, перенапряжением, защитой от перегрева,Для обеспечения стабильной и надежной работы системы.Система наддува может автоматически регулировать выходной ток в зависимости от температуры, чтобы гарантировать, что температура ИС ниже заданной температуры.
