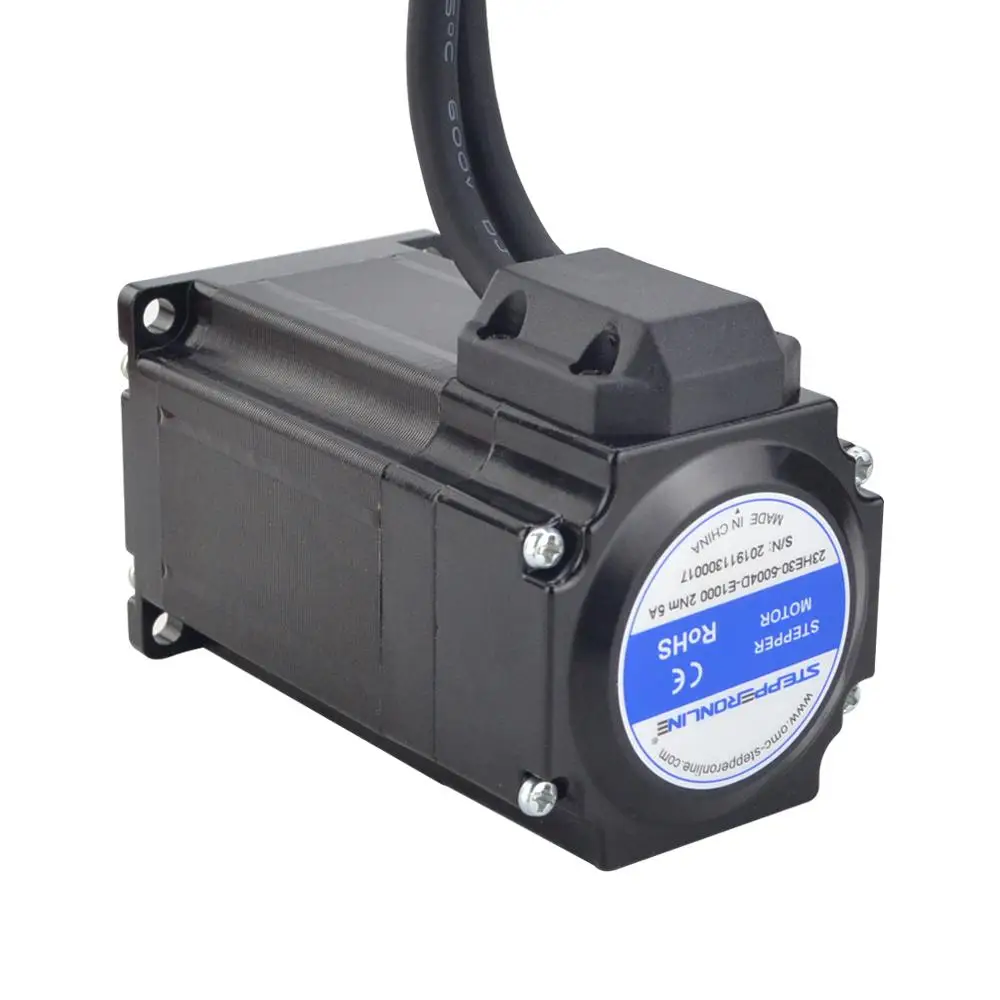

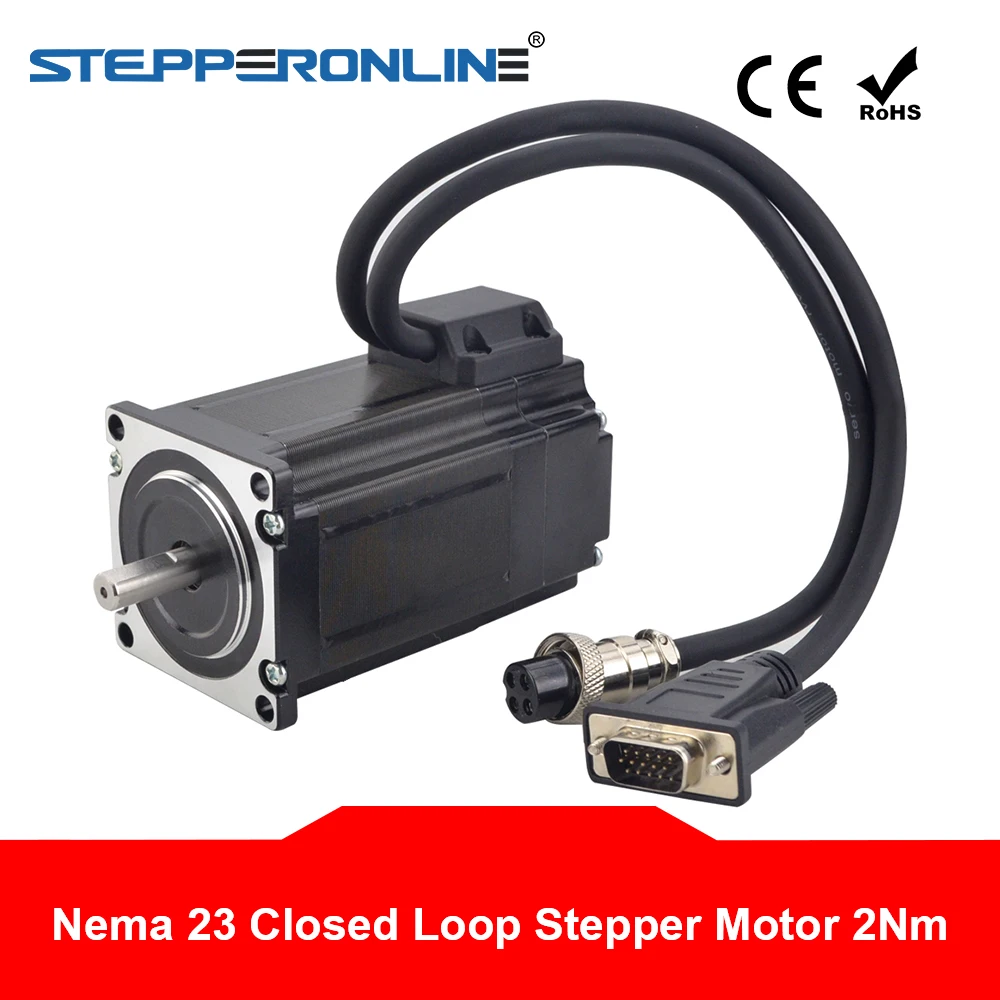

Номер детали производителя: 23HE30-5004D-E1000
Количество фаз: 2
Угол шага: 1,8 градусов

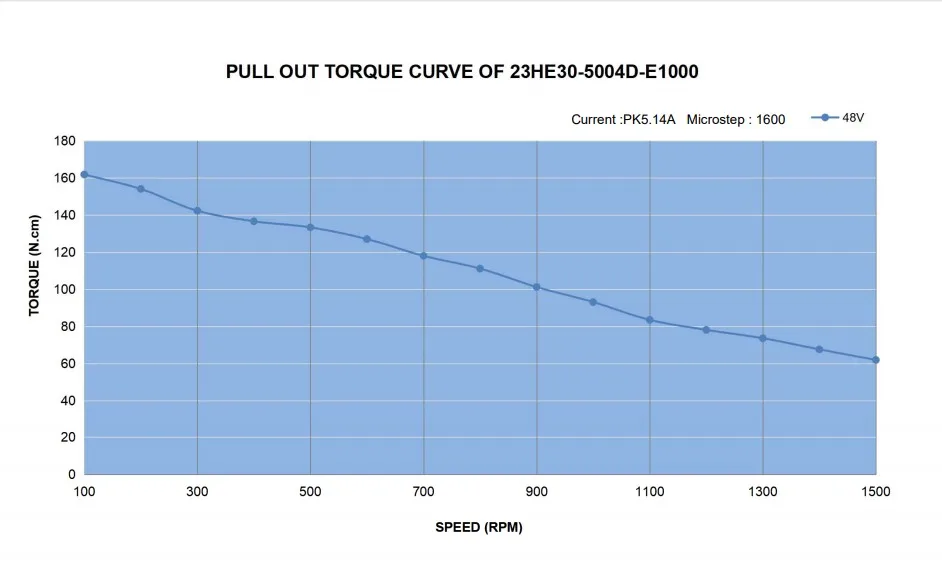

Удерживающий момент: 2,0 нм (283,28 унций дюйма)
Номинальный ток/фаза: 5,0 А
Фазовое сопротивление: 0,42 Ом ± 10%
Индуктивность: 1,7 мгн ± 20%(1 кГц)

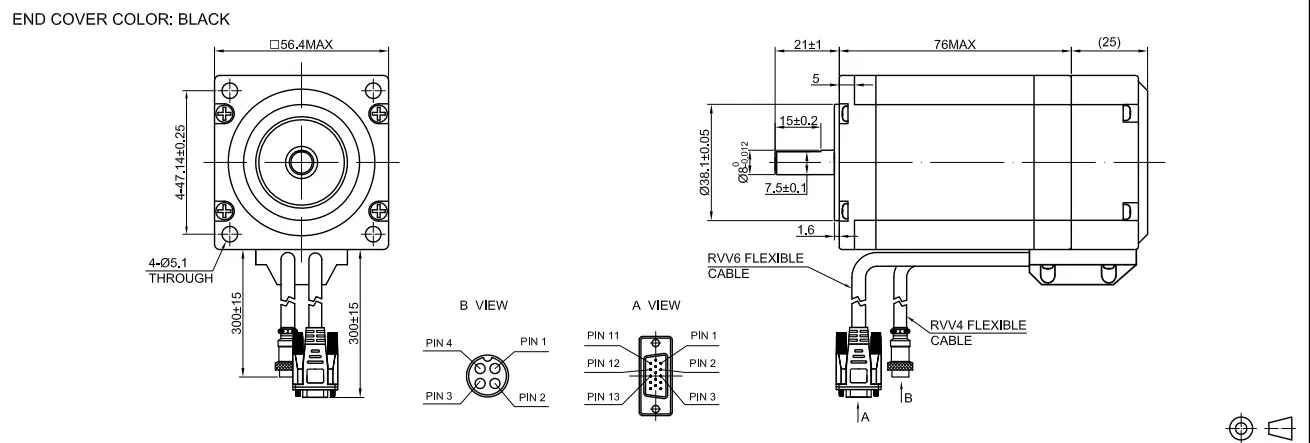

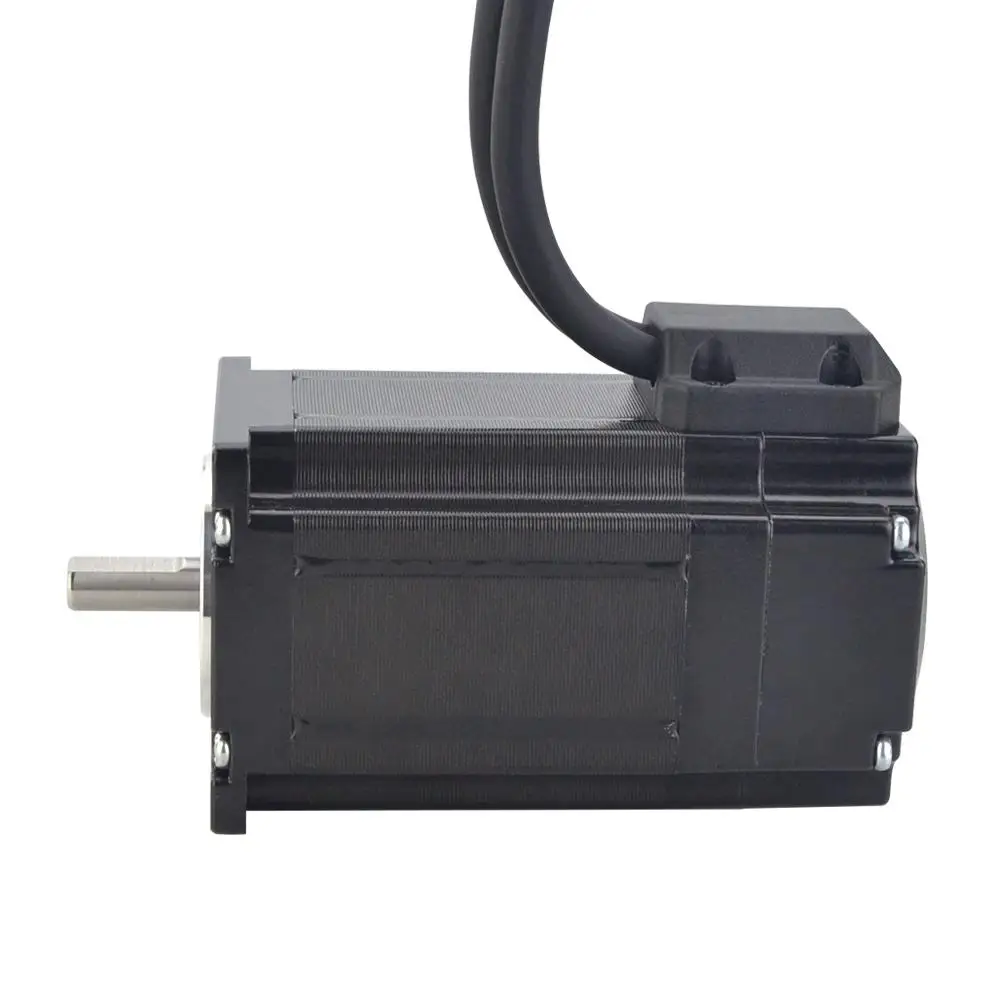

Размер оправы: 57x57 мм
Длина корпуса (без кодировщика):76 ммПолная длина (с кодировщиком):101 мм

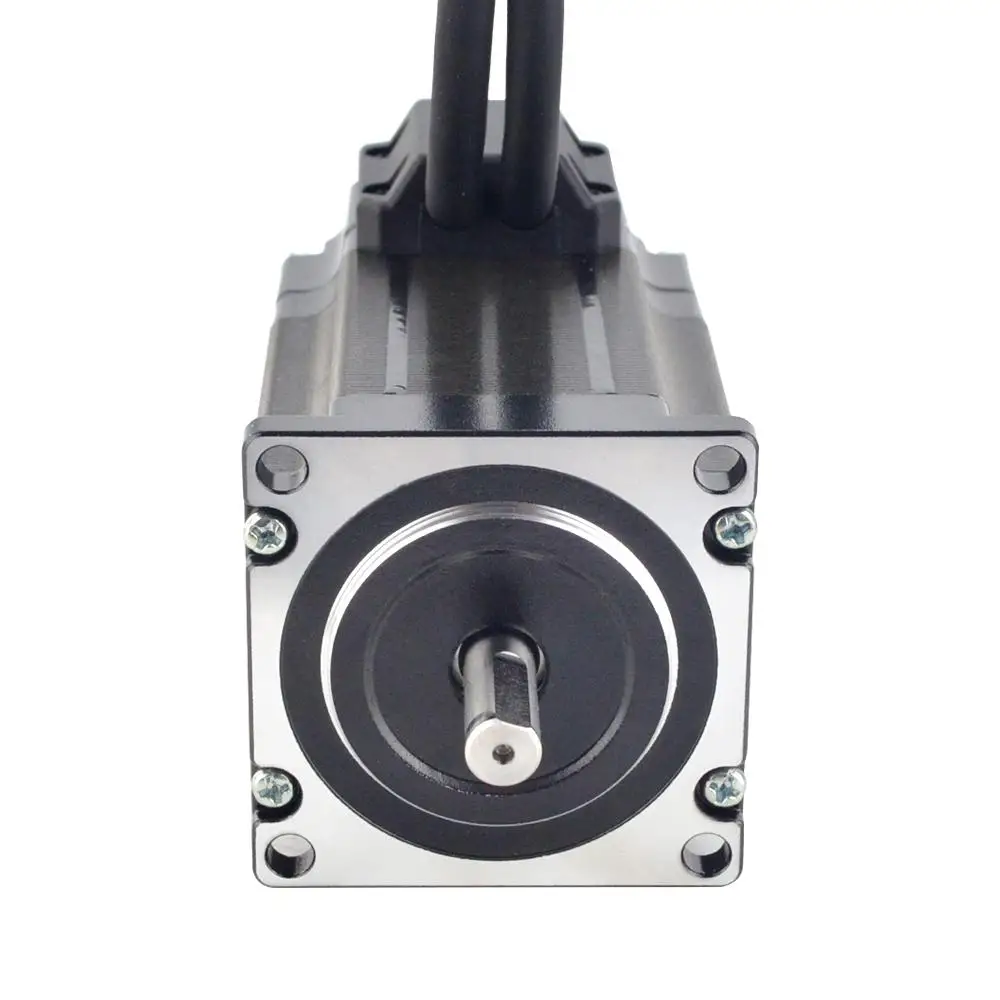

Диаметр стержня: Φ8 мм
Длина вала: 21 мм
D-CUT Длина вала: 15 мм
Длина вывода: 300 мм
Вес: 1,22 кг
Тип выходной цепи: дифференциальный Тип
Тип энкодера: инкрементный
Разрешение энкодера: 1000
Каналы выходного сигнала: 2 канала
Минимальное напряжение питания: 4 в
Максимальное напряжение питания: 5 В
Выходной ток: 100 мА
Выходное Высокое напряжение: 5 В
Выходное низкое напряжение: 4,5 в
Максимальная Выходная частота: 60 кГц



Булавка
1
2
3
4
Мотор
A +
А-
B +
Б-
Булавка
2
3
1
13
11
12
Кодировщик
VCC
EGND
EA +
Еа-
EB +
EB-
