Фоторегулятор температуры, устройство управления термостатом, устройство управления освещением 12 В24 В220 В, 30%

Характеристика:

Возможность контроля температуры и влажности одновременно.

Возможность соединения с увлажнителем и осушителем одновременно.

Возможность подключения к холодильному оборудованию/отоплению и увлажнителю/осушителю одновременно.

Функция нагрева/охлаждения может быть установлена отдельно для охлаждения и нагрева для защиты температурного контроллера от ожесточенных изменений. Как и контроль влажности.

Поддержка калибровки температуры и влажности

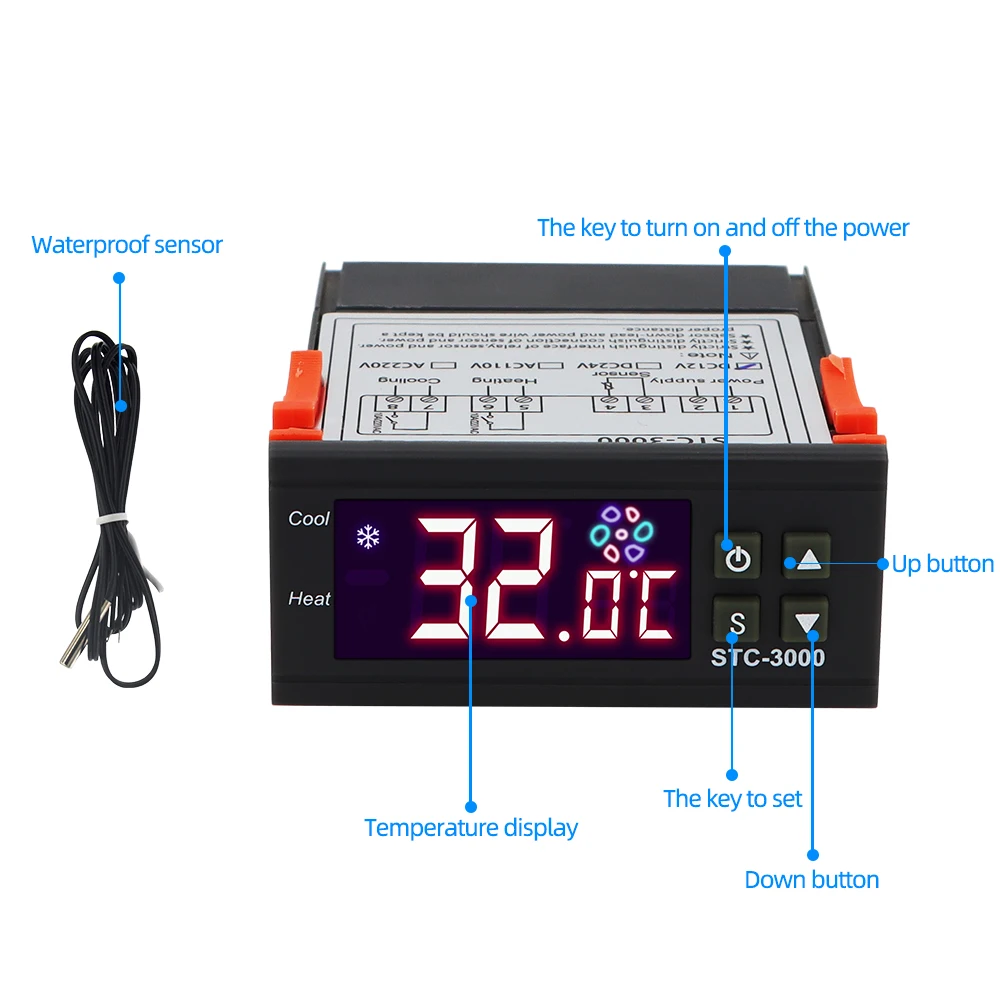

[Окно с двойным дисплеем] может отображать измеренную температуру/Влажность и устанавливать температуру/Влажность одновременно

Индикатор-светильник

Световой светильник

Функция

Крутой световой светильник

ВКЛ: запуск холодильника; ВЫКЛ: остановка охлаждения; Вспышка: задержка компрессора

Светильник с тепловым индикатором

ВКЛ.: запуск нагрева; ВЫКЛ.: остановка нагрева

Светодиодный светильник

On: статус настройки параметров

①Метод просмотра параметров: Когда контроллер работает нормально, нажмите и отпустите кнопку «▲» один раз, dУстановите значение температурного набора, нажмите и немедленно отпустите кнопку «▼» один раз, чтобы отобразить значение разности температуры, 2 секунды, вернитесь в нормальное состояние отображения температуры

②.Задайте метод параметров

Когда контроллер работает нормально, нажмите и удерживайте кнопку «S» более 3 секунд, чтобы войти в режим модифицированных параметров,

Светильник индикатора включен, и цифровая трубка отображает код «F1» первого пункта меню.

Нажмите «▲» или «▼», чтобы прокрутить вверх или вниз пункт меню и отобразить код меню, нажмите «S»

В клавише отображается значение параметра текущего меню. Удерживайте клавишу «S» и нажмите и удерживайте «▲» или «

Ключ можно отрегулировать вверх или вниз, и отображается значение параметра текущего меню, удерживая «S» и «▲»

Клавиша или клавиша «▼» может быстро вверх или вниз и отображать настройки параметров текущего меню.

После завершения нажмите и отпустите кнопку питания, чтобы сохранить изменение параметра и вернуться в нормальное состояние отображения температуры.

При отсутствии операции ключа в течение 0 секунд модификация параметра не будет сохранена и возвращена в нормальное состояние отображения.

«Er» отображается, если происходит ошибка при сохранении параметра, и возвращается в нормальное состояние дисплея через 3 секунды.

③Данные системы ремонта

Когда устройство включено, сначала проверьте, является ли параметр нормальным. Если проверка неверна, она отобразит «ER». Нажатие любой кнопки в это время восстановит настройки параметров по умолчанию и будет работать нормально. В это время рекомендуется сбросить параметры.

Инструкция по эксплуатации

При нормальном рабочем состоянии контроллера нажмите и удерживайте кнопку «» для 3s, чтобы выключить контроллер; Под контроллером «off»Состояние, нажмите и удерживайте кнопку «» для 3s может включить контроллер.

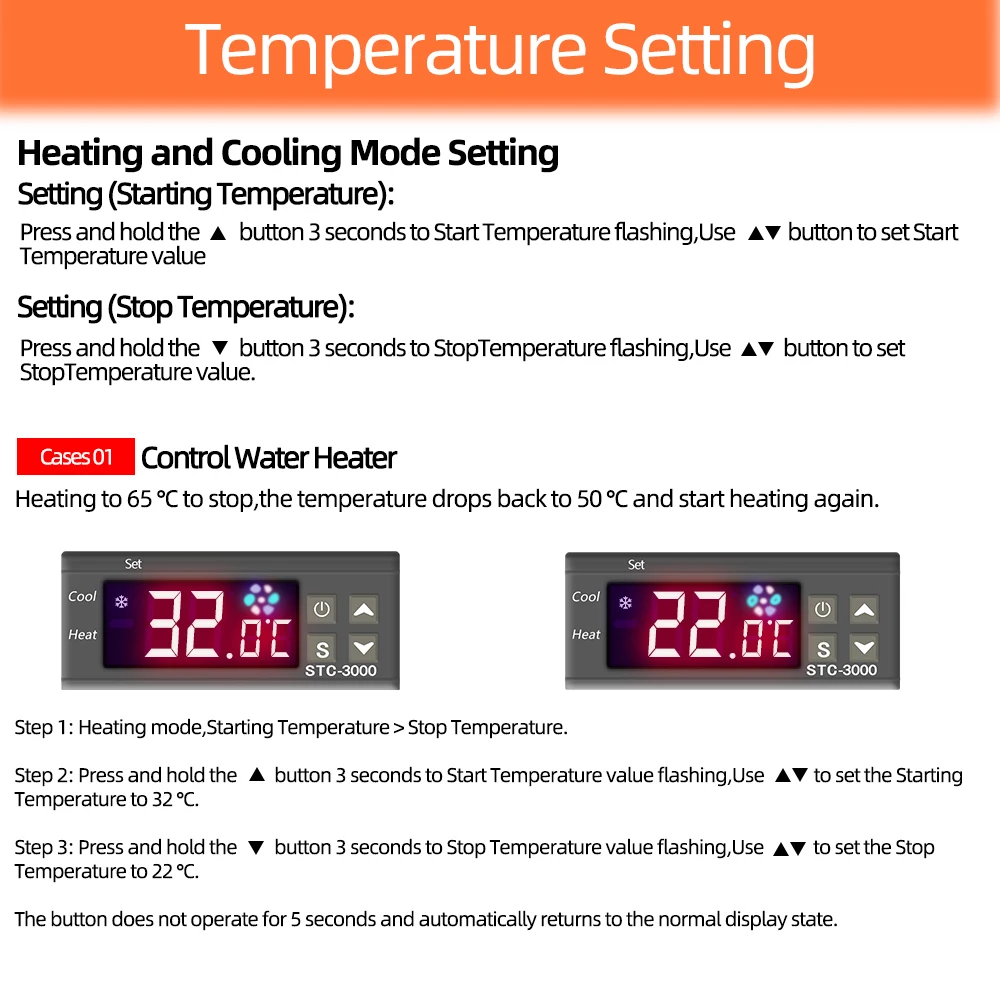

При нормальном рабочем состоянии контроллера экран отображает текущее значение температуры; Также контроллер может такжеПереключение режима работы между нагревом и охлаждением.

Контроллер запускает Холодильный светильник с крутым индикатором при измерении температуры ≥ значение +Разница значений, и холодильное реле подключен; «Cool» индикатор светильник мигает, это указывает на то, что refrigeratingequipment находится под задержки компрессора защиты статус; В том случае, если измерение температуры ≤ температура заданных значений холодный светильник индикатора и реле охлаждения отключаются.

Система начинает нагревать при измерении значения температуры ≤ значения температурного набора-значение разницы и «тепло»Светильник индикатора включен, и тепловое реле подключается; При измерении температуры ≥ Значение набора температуры, индикатор «тепло» светильник выключен, и тепловое реле отключается.

Инструкция по меню

Код

Функция

Набор диапазона

По умолчанию

F1

Значение температурного набора

-50 ~ 99 °C

10 °C

F2

Значение настройки разницы температур

0,3 ~ 10 °C

0,5 °C

F3

Время задержки компрессора

1 ~ 10 минут

3 минуты

F4

Значение калибровки температуры

-10 ° ~ 10 ° C

0 °C

F5

Фаренгейт/Переключение по Цельсию

Набор диапазона

0/1

Описание ошибки

Сигнализация при ошибке датчика: контроллер Активирует режим тревоги об ошибке датчика, когда датчик Открыть Цепь или короткое замыкание, всеСостояние работы отключено с помощью звуковых сигналов, а трубка nixie отображает «EE», нажмите любую клавишу, чтобы отменить звуковой сигнал, система снова отображает нормальную температуру, когда ошибка и ошибка очищены.

Будильник при измерении температуры превышает Диапазон измерения температуры: контроллер активирует функцию оповещения об ошибкеКогда измерительная температура превышает Диапазон измерения температуры, все состояние бега закрыто buzzeralarms, и трубка nixie отображает «HH», нажмите любую клавишу, чтобы отменить звук тревоги, система снова отображает нормальную температуру, когда ошибка и ошибка очищены.

Правила безопасности

▶Опасность:

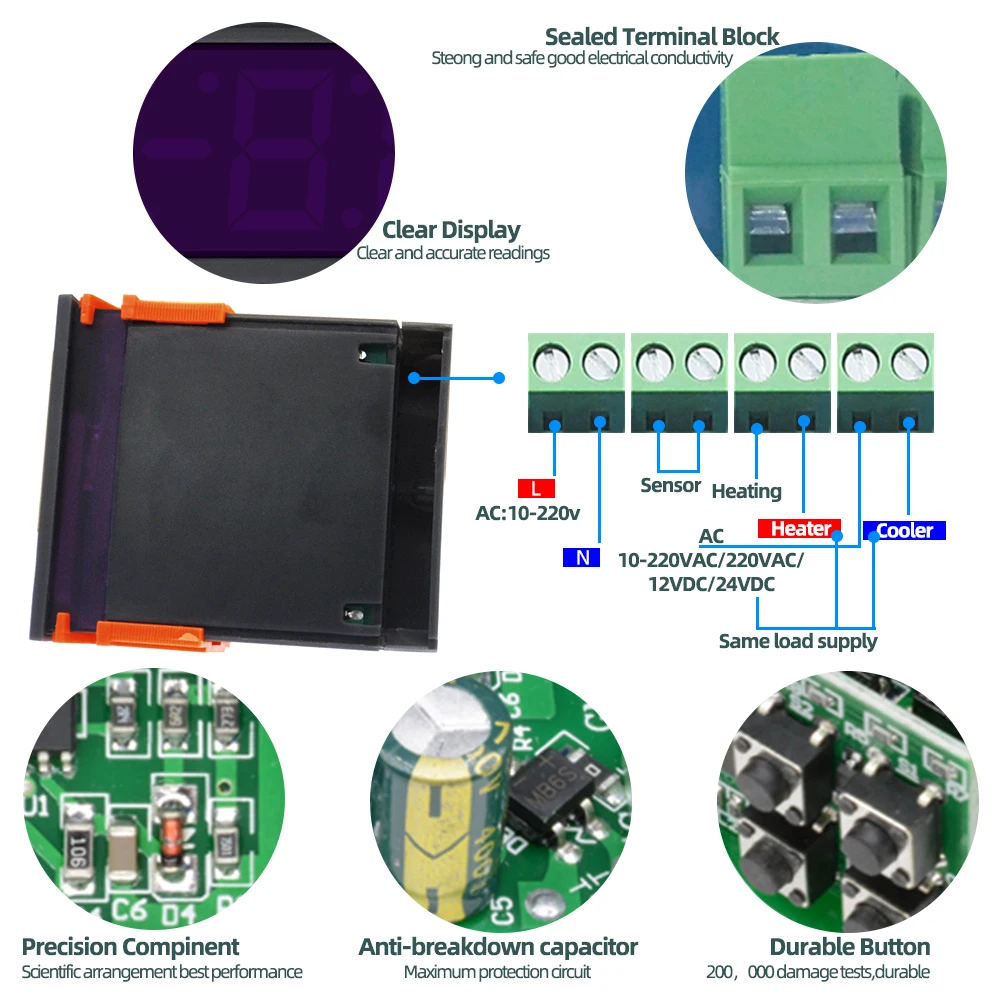

1. Строго отличить датчик вниз-свинца, провод питания и выходной релейный интерфейс друг от друга, и запрещать неправильный

Соединения или Перезагрузка реле.

2. Опасности: запрещают подключение проводных терминалов без отключения электричества.

▶Предупреждение:

Запрещено использовать машину в условиях повышенной влажности, высокой температуры., сильного электромагнитного вмешательства или

Сильная коррозия.

▶Уведомление:

①Источник питания должен соответствовать значению напряжения, указанному в инструкции.

②Чтобы избежать помех, датчик вниз-свинец и провод питания должны быть на расстоянии.
