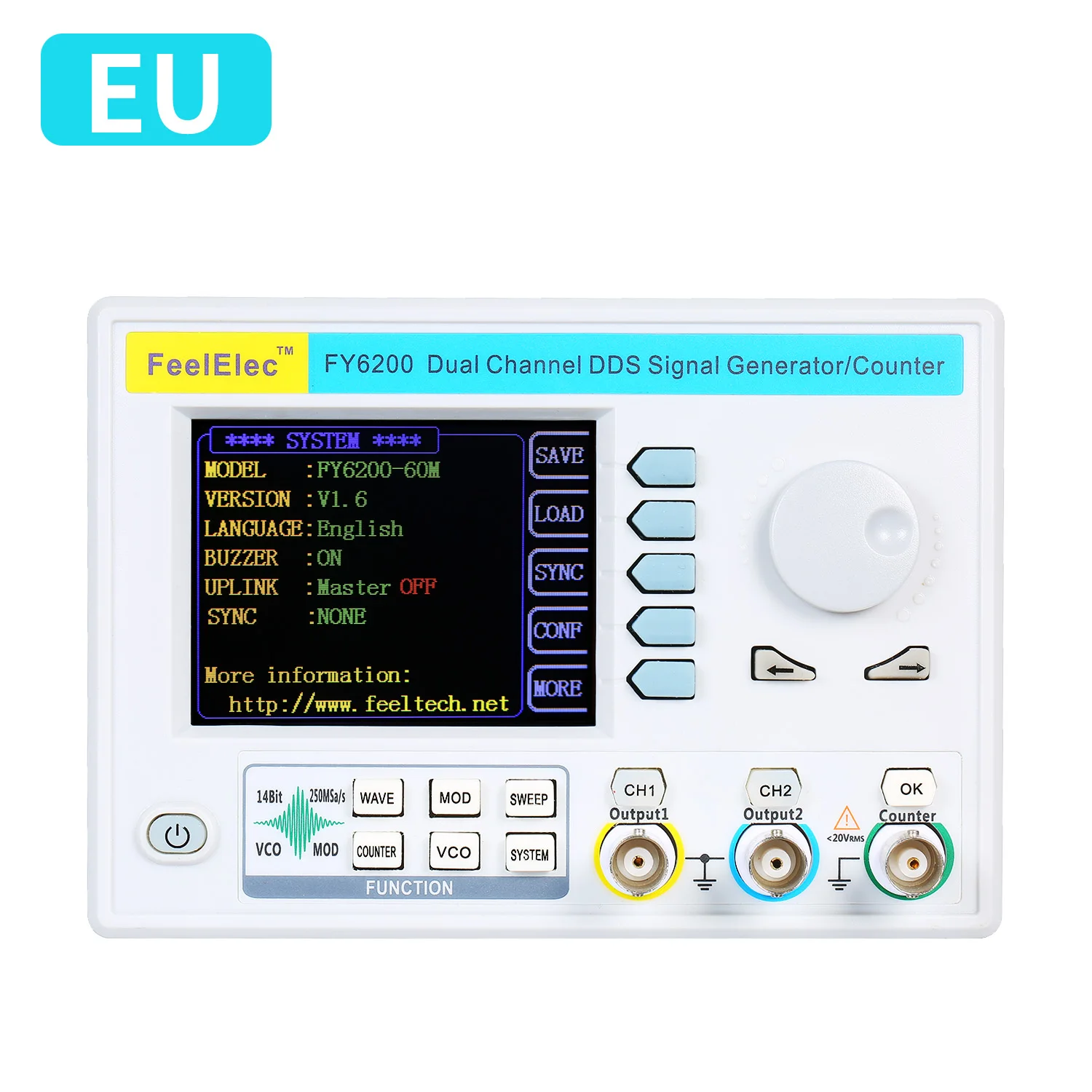

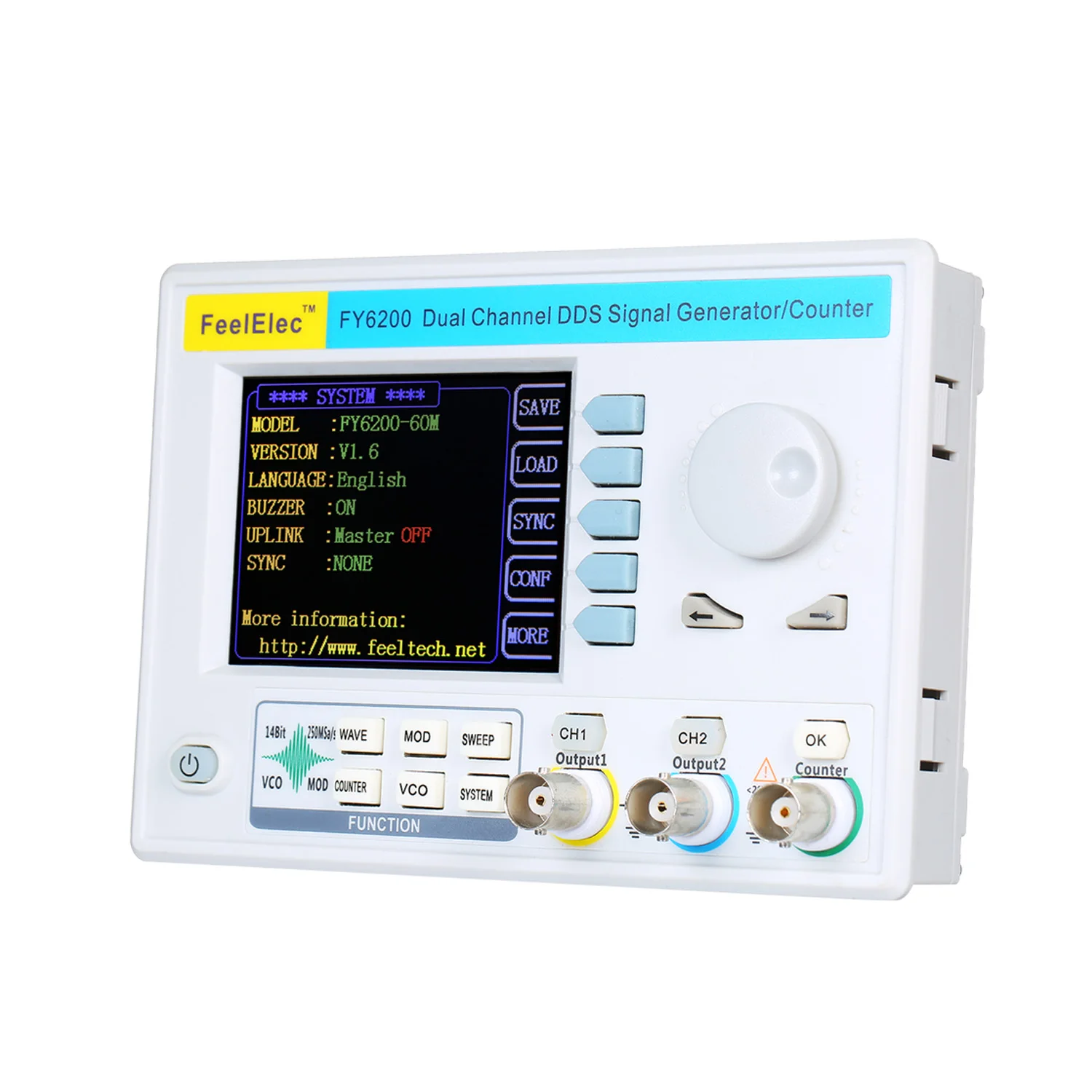

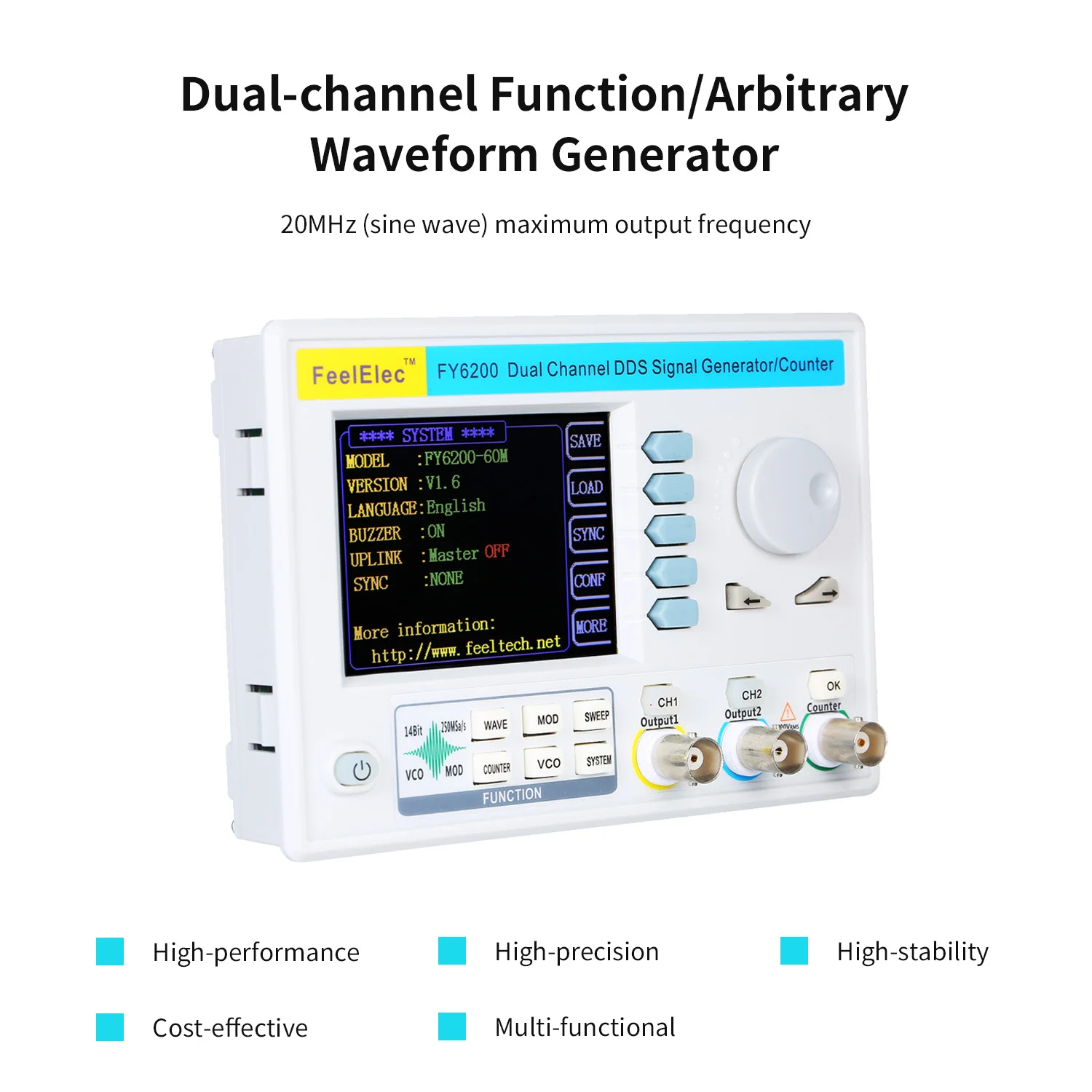

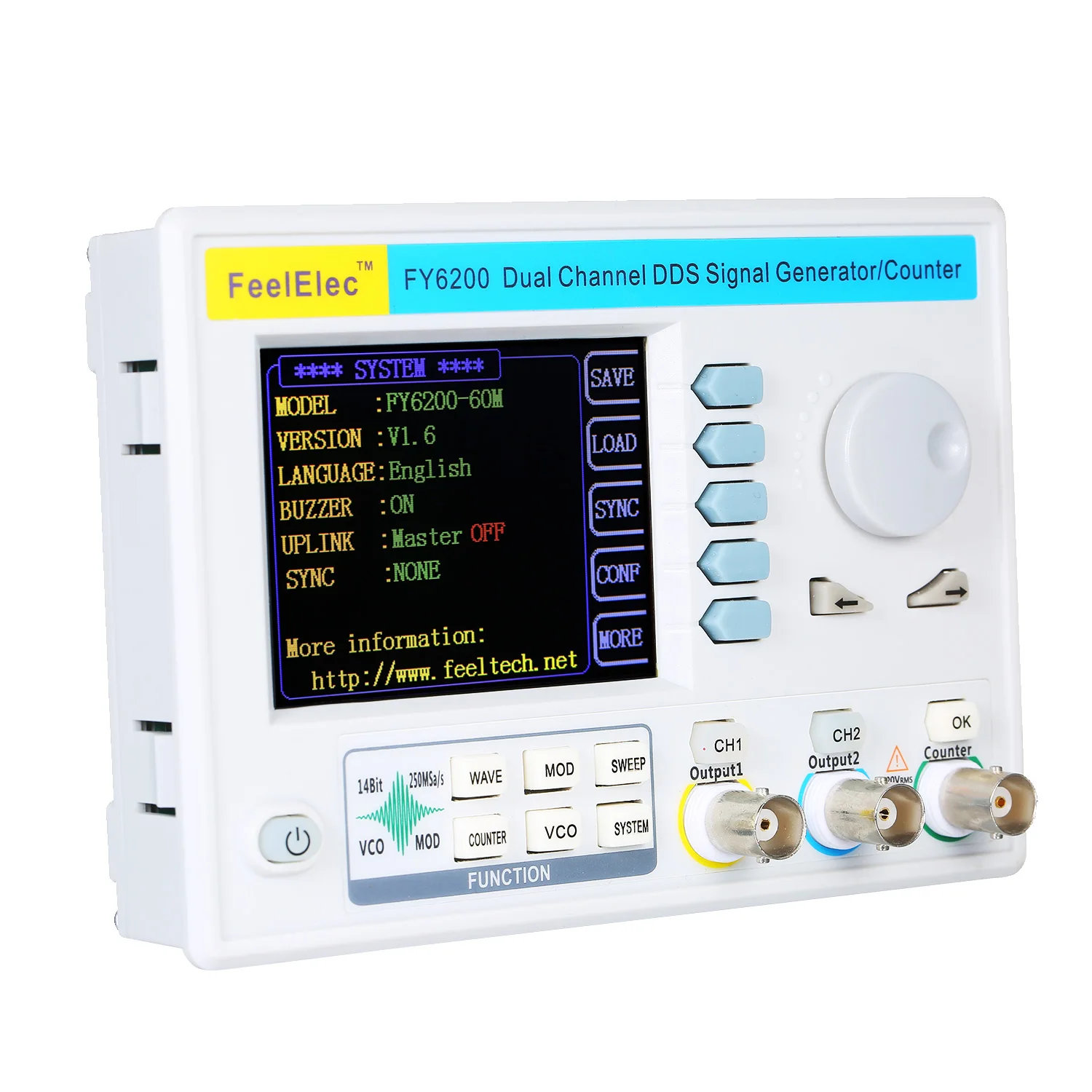

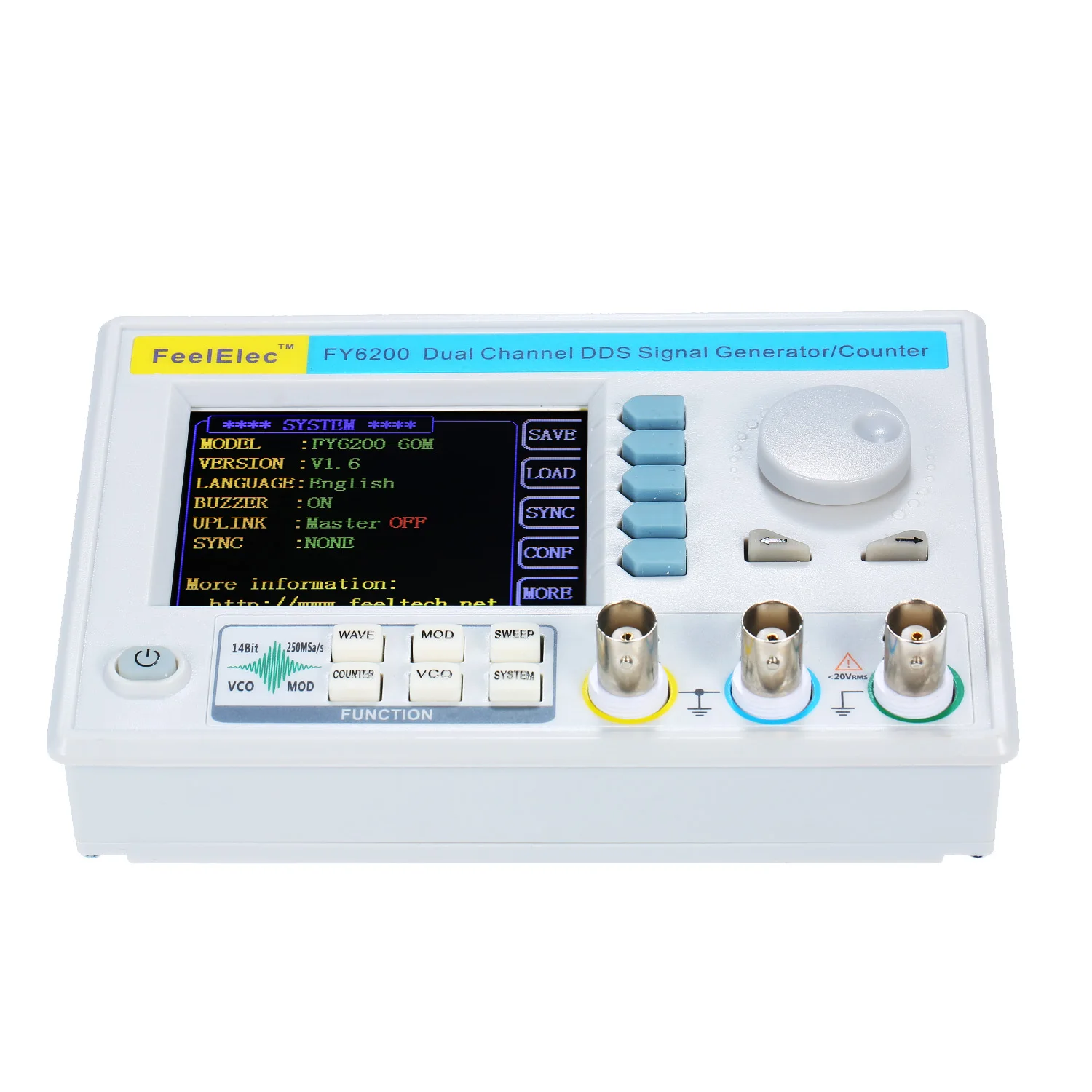

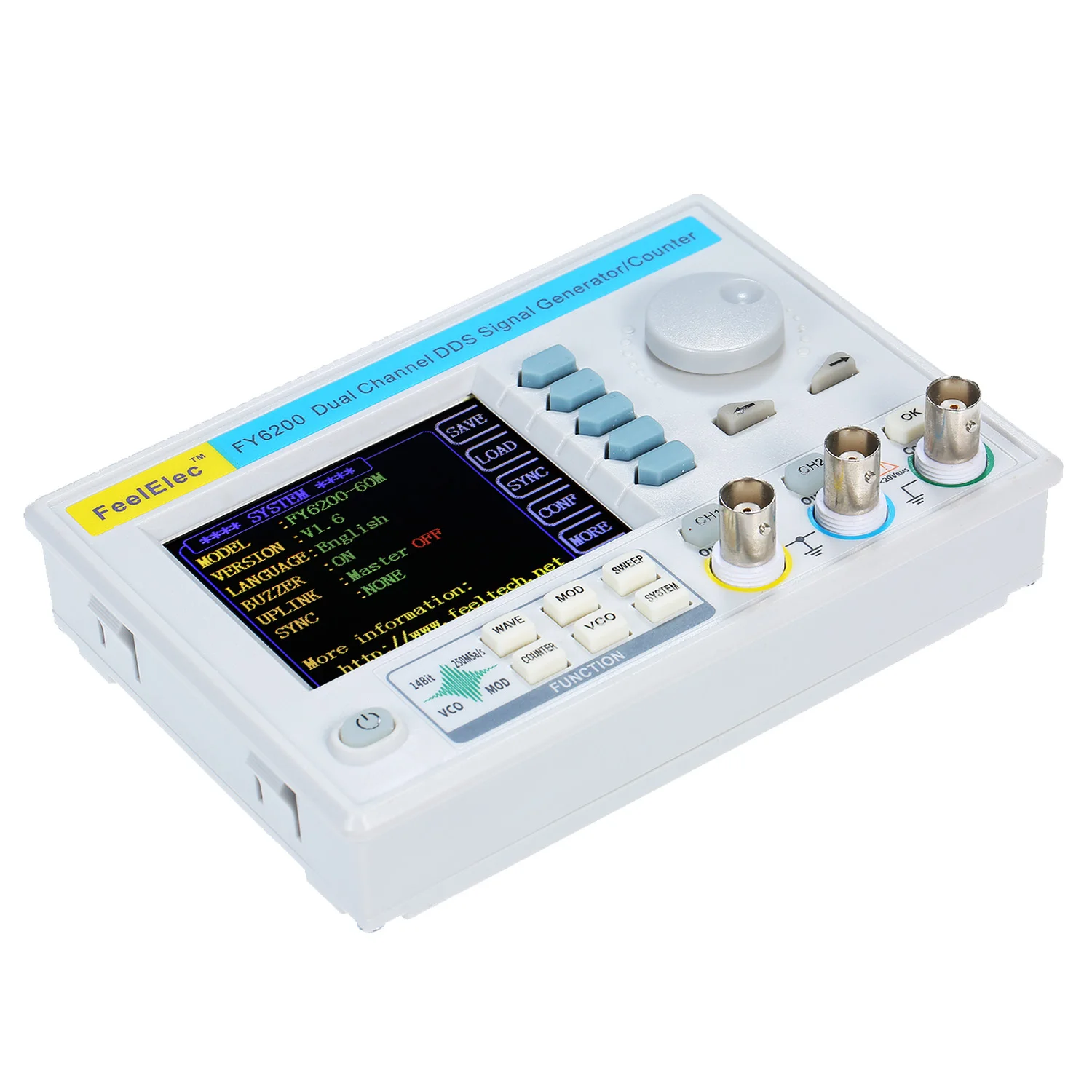

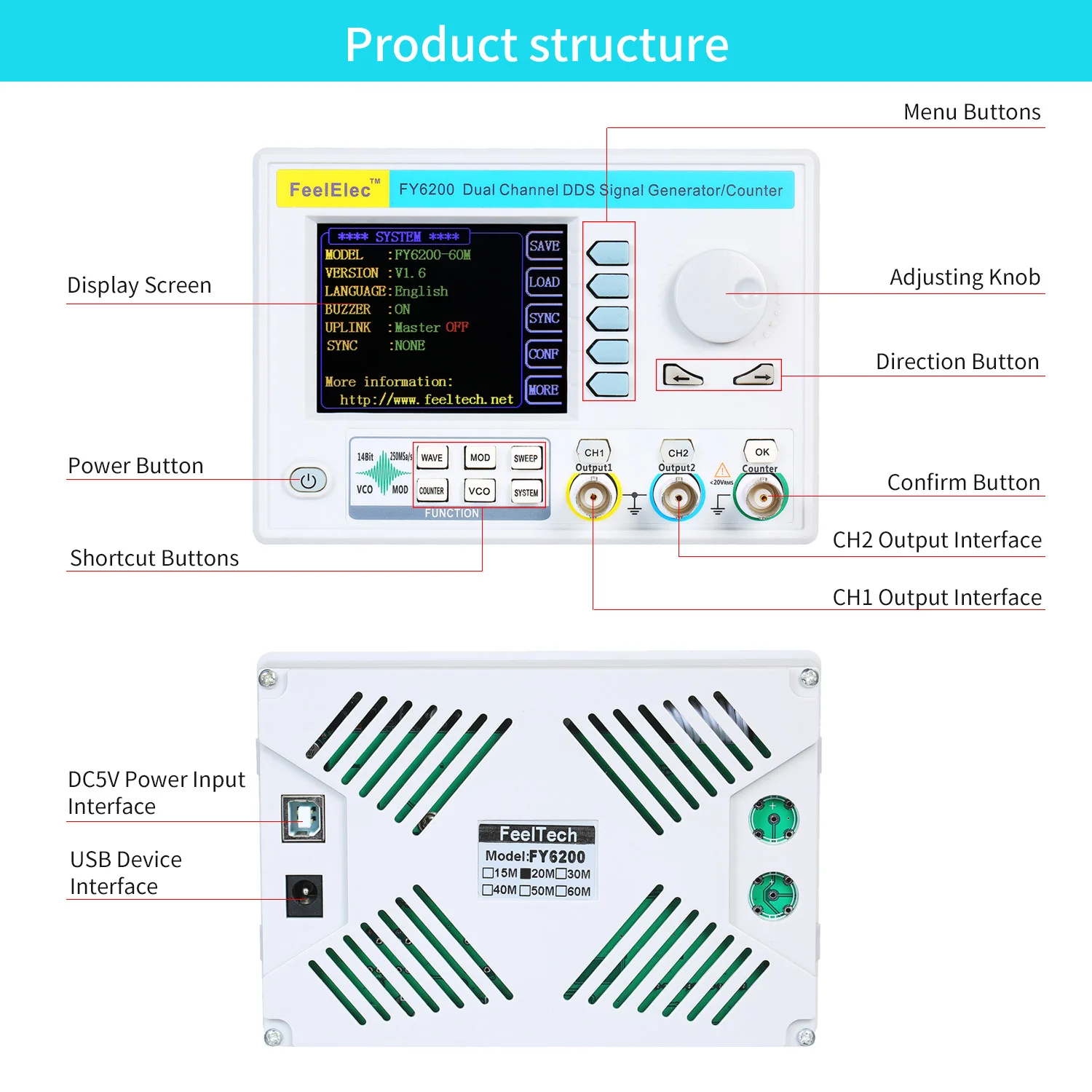

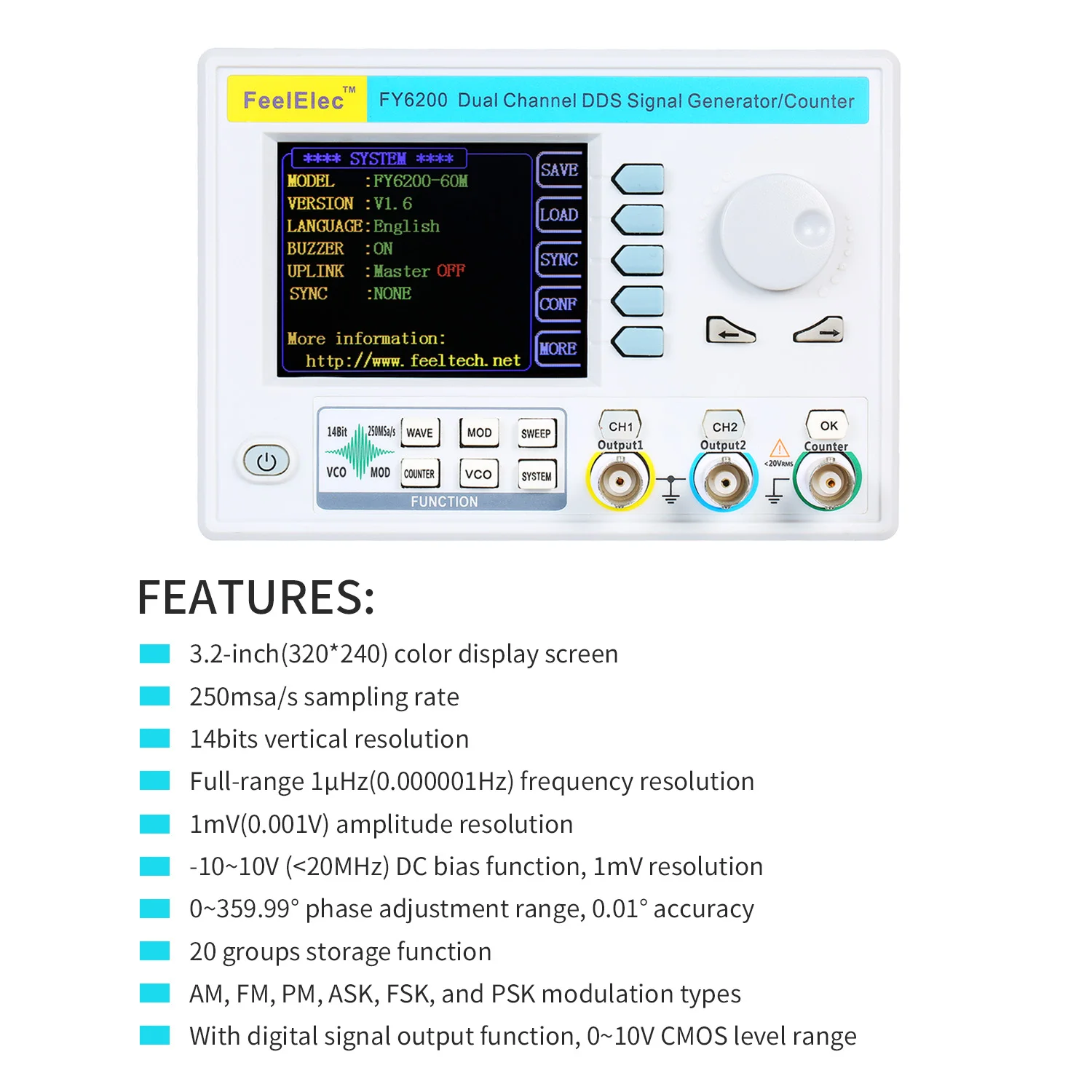

Двухканальный функция произвольной формы генератор сигналов-это высокопроизводительный, рентабельный и мульти-функциональный генератор сигналов, которая включает в себя функции генератор функционального сигнала Генератор сигналов, произвольный генератор сигналов, Генератор импульсных сигналов Генератор сигналов, генератор шума, счетчик и счетчик частоты. Он принимает крупномасштабную интегральную схему FPGA и высокоскоростной микропроцессор MCU, внутренняя цепь использует высокоточный активный кристаллический осциллятор в качестве справки, и сигнал имеет высокую стабильность. Он имеет полностью независимый двусторонний DDS сигнал и четырехполосный TTL уровень выхода, который может генерировать предустановленные сигналы формы волны, такие как Синусоидальная волна, прямоугольная волна, треугольная волна, волнистая Пилообразная волна, импульсная волна, И четырёхъядерный 64-разрядный процессор группа самостоятельно пользователем определенной формы волны. Инструмент прост в использовании, превосходный технический индекс и идеальное сочетание многих функциональных характеристик при генерации сигнала, сканировании формы волны, измерении параметров и использовании, что помогает пользователям быстрее выполнять рабочие задачи. Действительно отличное испытательное и измерительное оборудование для электронных инженеров, электронных лабораторий, производственных линий, преподавания и научных исследований. Особенности:Двухканальная функция: Максимальная выходная частота 20 МГц (Синусоидальная волна), частота дискретизации 250MSA/s, вертикальное разрешение 14 бит.Высокая надежность: технология прямого цифрового синтеза DDS используется для получения точных, стабильных и низких выходных сигналов искажений. Крупномасштабная интегральная схема, технология поверхностного монтажа, высокая надежность и длительный срок службы.Компактность и безопасность: устройство принимает встроенную панельную конструкцию корпуса из АБС-пластика, которая удобна для интеграции с оборудованием пользователя и проста в установке. Все выходы сигнала могут работать в условиях короткого замыкания 60s или более.Экран дисплея: с помощью 3,2 дюймов (320*240) цветной экран, чтобы отобразить форму волны параметры двух каналов в одно и то же время.Двухканальный выход: полностью независимый двухканальный выход (эквивалент двух независимых источников сигнала), который может работать синхронно и разница в фазе может быть точно отрегулирована.Стандартная функция отслеживания каналов: при включении отслеживания все параметры двух каналов могут быть обновлены в соответствии с конфигурацией пользователя одновременно.Высокочастотная точность: точность частоты может достигать 10-6 порядков величины. И полнодиапазонное частотное разрешение-1μгц (0,000001 Гц).Непрерывная Регулируемая ширина импульса и частота импульсной волны: диапазон регулировки составляет 20ns-1s. Амплитуда импульса может непрерывно регулироваться между 0 ~ 10 В, и точность регулировки составляет 0,001 в.Нет предела диапазона: Полный диапазон частот не делится на переключатели передач, настройки с программным управлением.Функция сканирования: он может сканировать четыре свойства сигнала: частоту, амплитуду, смещение и рабочий цикл. И имеет два режима сканирования: линейное сканирование и логарифмическое сканирование. Время сканирования может достигать 999,99 s, запуск и конец сканирования могут быть установлены произвольно.Функция выхода: есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций, он может выводить 1 ~ 1048575 импульсов.Функция редактирования произвольной формы сигнала: он может редактировать произвольные формы на ПК и загружать на инструмент выходной формы сигнала.Функция хранения: в нем могут храниться 20 групп параметров состояния инструмента, установленных пользователями, и при вызове и повторном отображении в любое время. Характеристики:
ЧастотаХарактеристики
Модель продукта FY6200-20M Синусоидальная волна 0 ~ 20 МГц Квадратная волна 0 ~ 15 МГц Треугольная волна 0 ~ 10 МГц Импульсная волна 0 ~ 10 МГц Произвольная волна 0 ~ 10 МГц TTL/CMOS Цифровая волна 0 ~ 10 МГц Минимальная ширина импульса 20ns (минимальная Регулируемая ширина всех типов импульсной волны может достигать 20ns) Минимальное разрешение на всех частотных диапазонах 1 МГц (минимальное разрешение всего диапазона частот может достигать 1 МГц, чтобы обеспечить точность регулировки инструмента на высокой частоте. Например, он может выводить Высокоточный сигнал 10,000000000001 МГц). Точность частоты ± 20ppm Стабильность частоты± 1ppm/ 3 часа
Характеристики формы волны

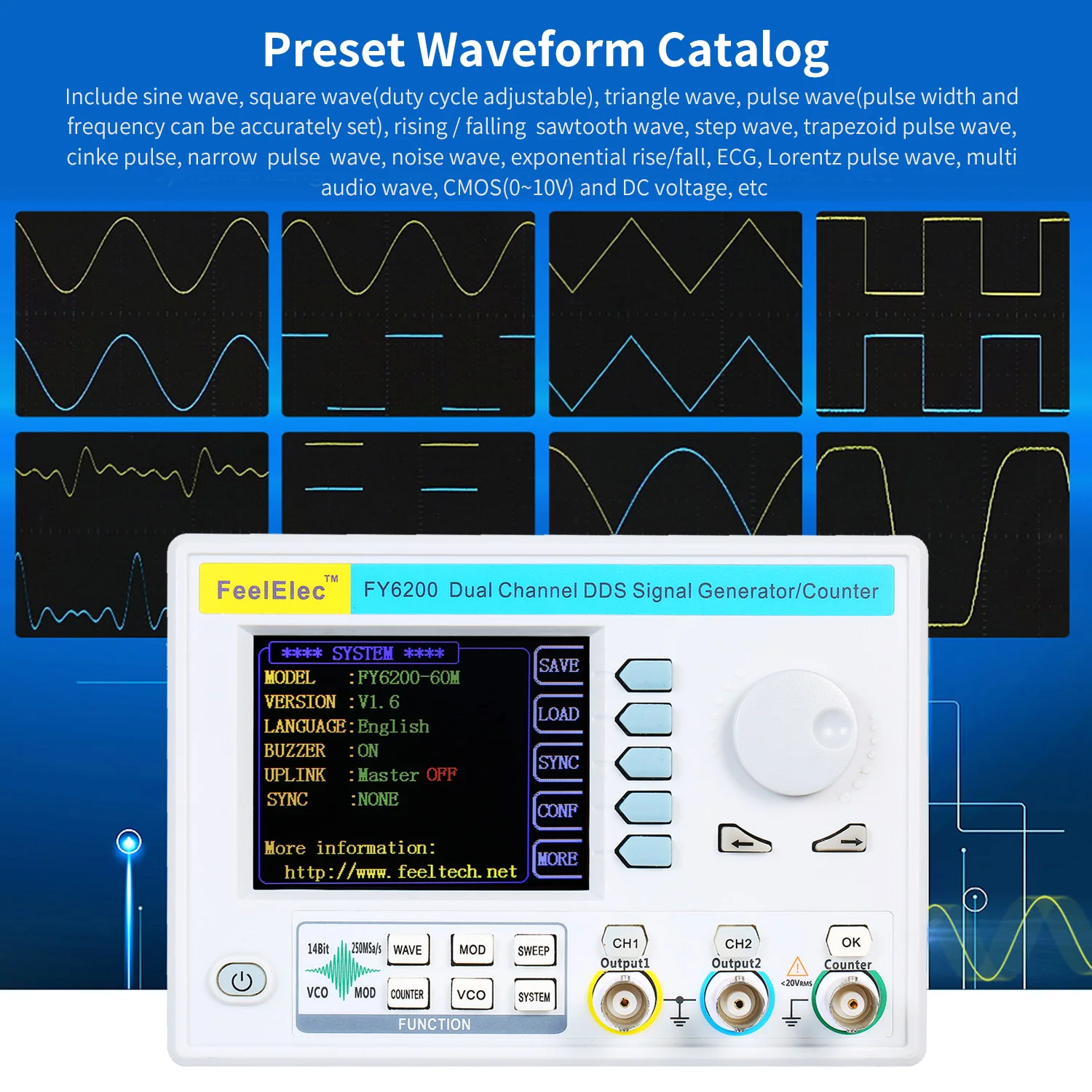

Каталог сигналовСинусоидальная волна, квадратная волна (рабочий цикл регулируется), импульсная волна (ширина импульса и время цикла могут быть точно установлены), треугольная волна, восходящая волна пилообразного зуба, падающая волна пилообразного зуба, КМОП волна, уровень постоянного тока, половинная волна, полная волна, положительная волна лестницы, анти-лестничная волна, экстенциальный подъем, экстенциальное падение, Lorentz импульсная волна, мульти звуковая волна, нерегулярная волна шума, ECG волна, трапециевидная импульсная волна, cinke импульсная волна, узкая импульсная волна, Gaussian белая волна шума, Амплитудная модуляционная волна, частотная модуляционная волна, И 64 пользовательских волны.
Нелетучее хранилище (64)64 пользовательских произвольных формы могут храниться
Длина волны8192 точек (8K точек) * 14 бит
Частота дискретизации250MSa/s
Вертикальное разрешение
14 бит
Синусоидальная волнаГармоническая система подавления
≥ 50 дбк (<1 МГц); ≥ 45 дбк (1 МГц ~ 20 МГц);
Полное гармоническое искажение <0.5% (20 Гц ~ 20 кГц, 0dBm)Квадратная и импульсная волна
Время подъема и падения
≤ 7 НС (VPP<5 В)
Overshoot
≤ 5%
Диапазон регулировки рабочего цикла 0.01% ~ 99.99% (разрешение 0.01%)Пилообразная волна
Линейность
> 98% (0,01 Гц ~ 10 кГц)
Характеристики выхода
Амплитуда (VPP) Частота вращения ≤ 10 МГц 10 МГц <частота ≤ 20 МГц Частота> 20 МГц 1mVpp ~ 20Vpp 1mVpp ~ 10Vpp 1mVpp ~ 5VppРазрешение амплитуды
1МВАмплитудная стабильность
± 0.5%/ 5 часов
Амплитудная плоскостность
± 5%(<10 МГц);± 10%(>10 МГц);
Сигнал на выходе
Выходное сопротивление
50Ω ± 10% (Типичный)
Защита
Все выходные клеммы сигнала могут работать более 60 с в условиях короткого замыкания нагрузки
Смещение постоянного тока
Диапазон смещенияFrequency≤ 20 МГц: ± 10V; Частоты> 20 МГц: ± 2,5 V
Офсетное разрешение
1 мВ (минимум)
Фазовая характеристика
Регулируемый диапазон
0 ~ 359,99 °
Минимальное разрешение
0,01 °
TTLВыход
Амплитуда уровня TTL
> 3Vpp
Коэффициент вентилятора> 8 TTL нагрузка
Время подъема/падения
≤ 10 нс
CMOSВыход
Низкий электрический уровень
<0,3 в
Высокий Электрический уровень
1 В ~ 10 в
Время подъема/падения
≤ 18 нс
Внешняя измерительная функция
Функция
Он может измерять частоту, период, ширину положительного/отрицательного импульса и рабочий цикл внешнего сигнала
Диапазон напряжения входного сигнала
2Vpp ~ 20Vpp
Функция счетчика частоты
Диапазон измерения частоты
0,01 Гц ~ 100 МГц
Точность измерения
Время ворот 1s, 10s, 100s три регулирования скорости
Функция счетчика
Диапазон подсчета
0-4294967295
Режим подсчета
Руководство по эксплуатации
Измерение ширины импульса Разрешение 10ns, максимальное измеряемое 20sИзмерение цикла
Разрешение 10ns, максимальное измеряемое 20s

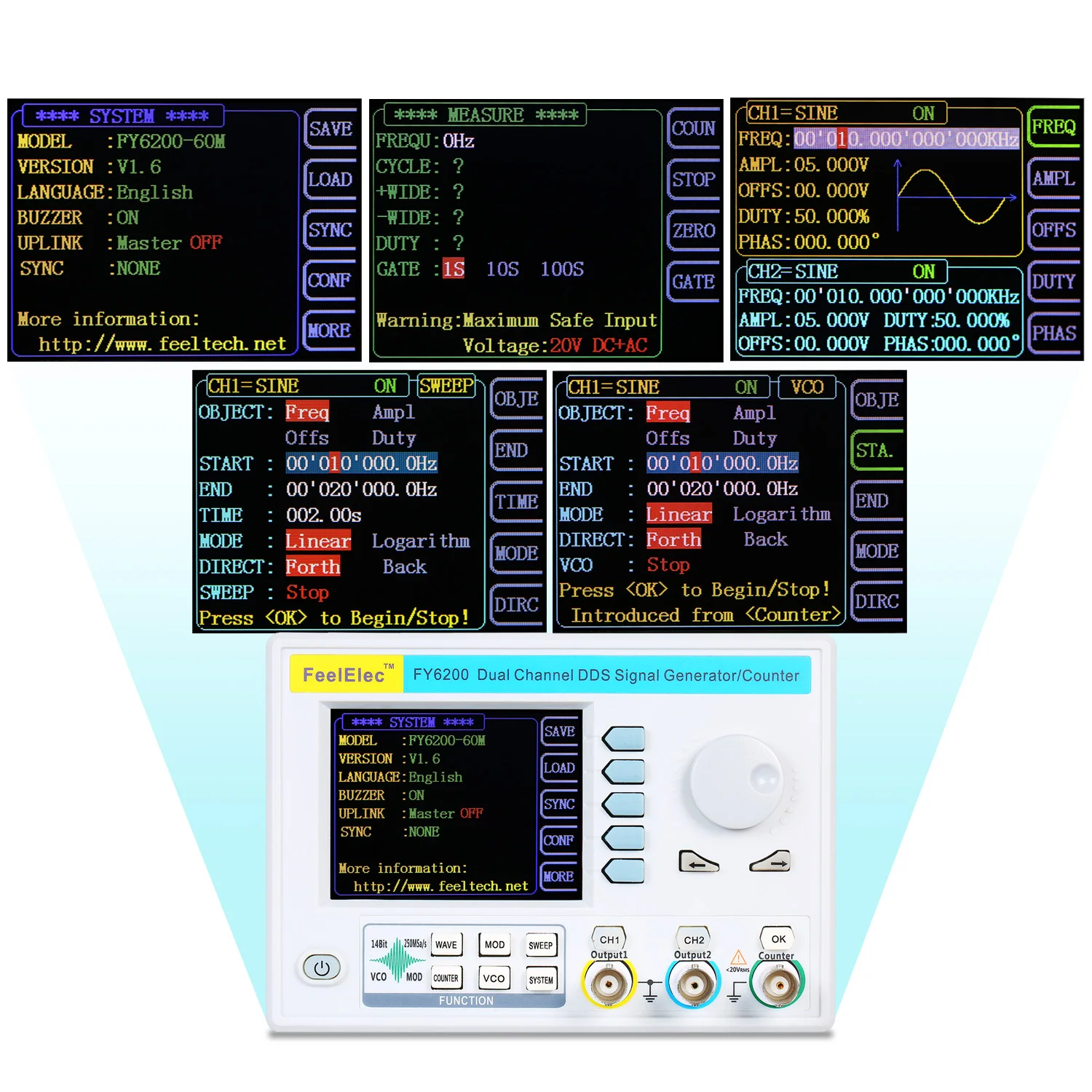

Функция развертки
Несущая Форма волны
Синусоидальная волна, квадратная волна, Пилообразная волна, произвольная волна (без напряжения постоянного тока)
Тип развертки
Линейная развертка, логарифмическая развертка
Направление развертки
Вперед, назад, Круглый ход
Развертки объекта
Частота, амплитуда, смещение, рабочий цикл
Время подметания
0,01 S ~ 999,99 S/шаговый
Диапазон установки
Произвольная Настройка начальной точки и конечной точки
Диапазон развертки
Определяется значением параметра sweep
Функция VCO (выход управления напряжением)
Диапазон модуляции сигнала на вход
0 ~ 5 В
Частотный диапазон сигнала VCO
0-1000 Гц
Объект управления VCO
Частота управления напряжением (VCF), амплитуда управления напряжением, смещение контроля напряжения, коэффициент управления напряжением
Функция VCO
Амплитудный модулятор (AM) или частотный модулятор (FM) может быть выполнен внешним аналоговым сигналом
Модуляция Функция
Тип модуляции
AM, FM, PM, ASK, FSK, PSK
Несущая Форма волны
Синусоидальная волна, квадратная волна, треугольная волна, Пилообразная волна, произвольная волна (кроме постоянного напряжения)
AМ
Источник
Внутренний (CH2) /внешний (счетчик)
Модуляционная Форма волны
Синусоидальная волна, квадратная волна, треугольная волна, Пилообразная волна, произвольная волна
Глубина модуляции
От 0% до 100%
Частота модуляции
Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц;
FM
Источник
Внутренний (CH2) /внешний (счетчик)
Модуляционная Форма волны
Синусоидальная волна, квадратная волна, треугольная волна, Пилообразная волна, произвольная волна
Частота модуляции
Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц;
PM
Источник
Внутренний (CH2) /внешний (счетчик)
Модуляционная Форма волны
Синусоидальная волна, квадратная волна, треугольная волна, Пилообразная волна, произвольная волна
Диапазон фазового сдвига0 ° ~ 360 °
Частота модуляции
Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц;
Спросить
Источник
Внутренний (CH2), ручной
Модуляционная Форма волны
50% рабочий цикл квадратной волны
Частота Keying
1μHz ~ 10 МГц
ФСК
Источник
Внутренний (CH2), ручной
Модуляционная Форма волны
50% рабочий цикл квадратной волны
Частота Keying
1μHz ~ 10 МГц
ПСК
Источник
Внутренний (CH2), ручной
Модуляционная Форма волны
50% рабочий цикл квадратной волны
Частота Keying
1μHz ~ 10 МГц
Функция Burst
Несущая Форма волны
Синусоидальная волна, квадратная волна, треугольная волна, Пилообразная волна, произвольная волна (кроме постоянного напряжения)
Пульс
1 ~ 1048575
Режим разрыва
Ручной всплеск, внутренний всплеск (CH2), внешний всплеск (счетчик)
Общие характеристики
Дисплей
Тип
3,2 дюйма, TFT цветной ЖК-дисплей дисплей
Хранение и загрузка
Количество
20 комплектов
Расположение
От 01 до 12 (включение по умолчанию для ввода параметров местоположения 01)

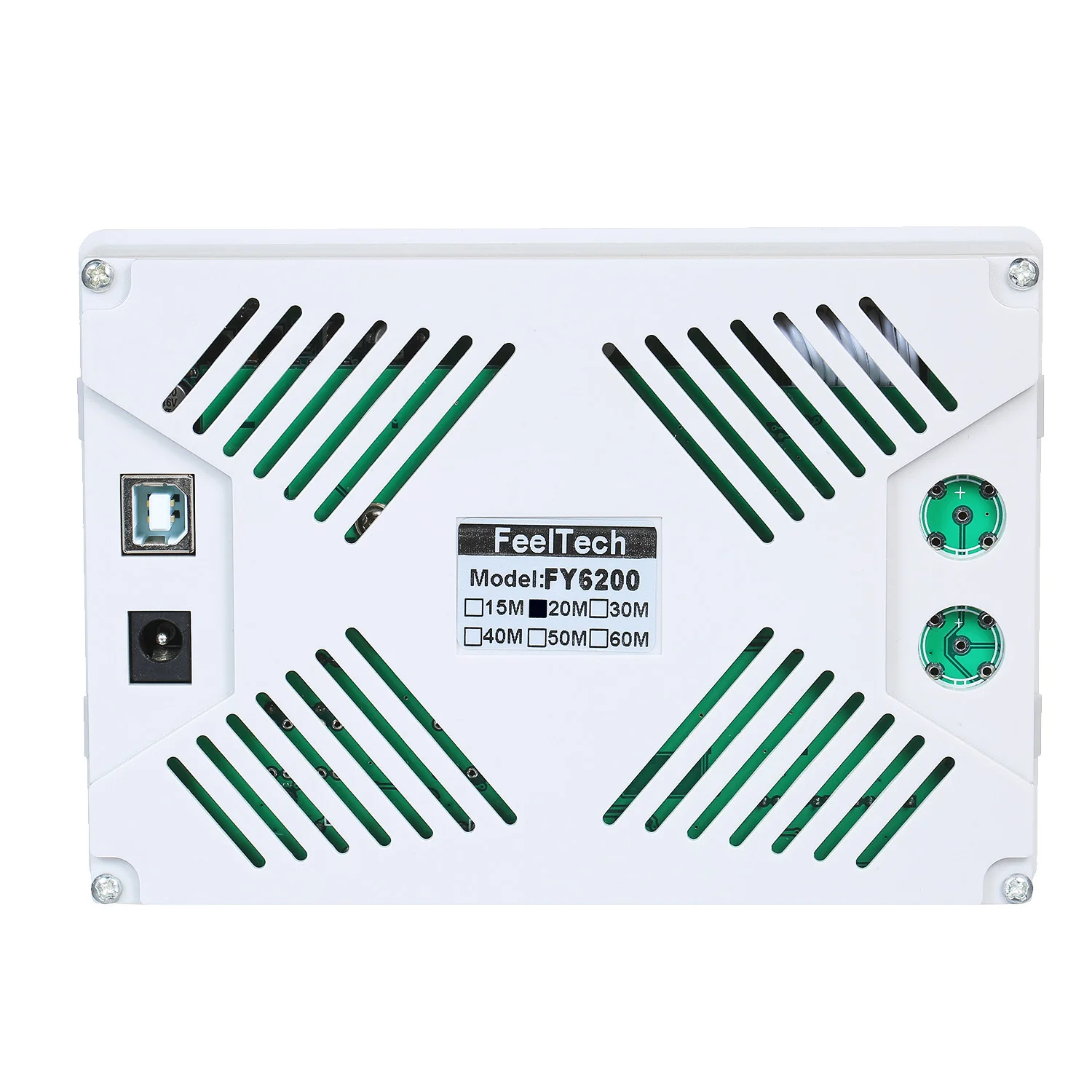

Соединитель
Режим интерфейса
USB к последовательному интерфейсу
Скорость связи
115200bps
Протокол связи Использование командной строки, Соглашение открытоПитание
Диапазон напряжения
AC100V ~ 240V
Технология производства
Технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность и длительный срок службы
Предупреждение ющий тон
Пользователи могут включать или выключать настройки программы
Эксплуатационные характеристики
Все кнопки работают, и Ручка регулируется непрерывно.
Состояние окружающей среды
Температура: 0 ~ 40 ℃, влажность: 0,5% 80%

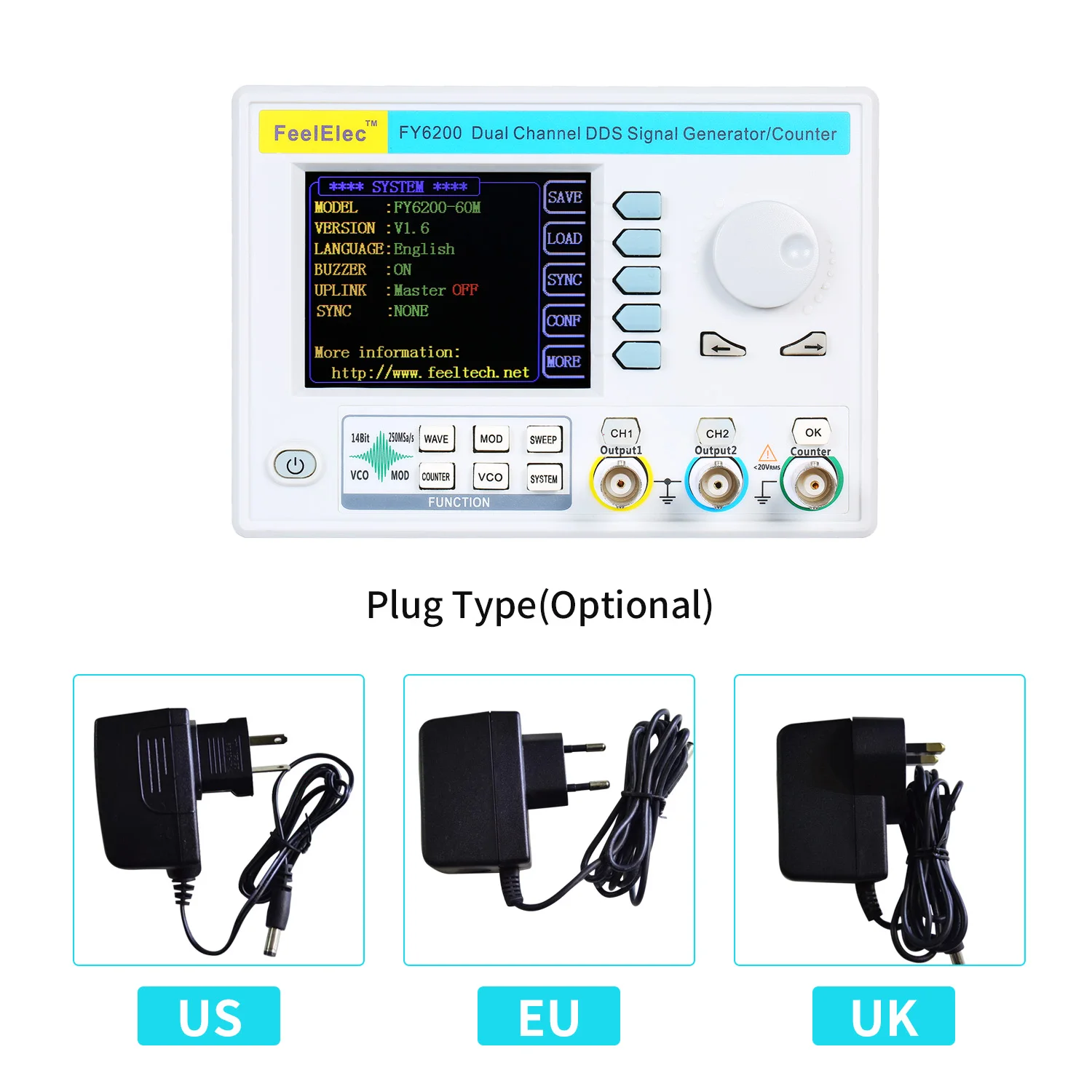

Тип вилки: Штепсельная Вилка стандарта ВеликобританииРазмер изделия

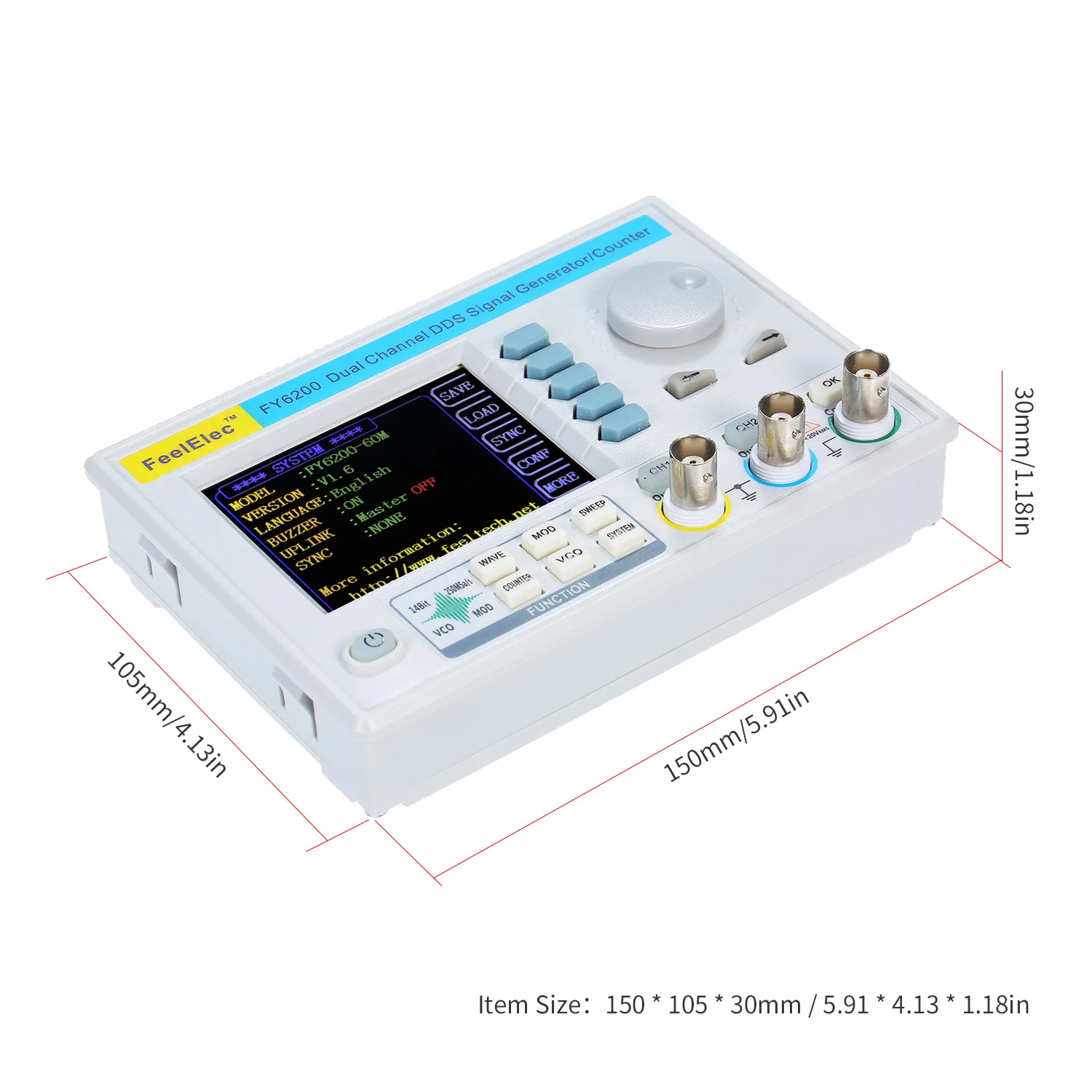

150*105*30 мм/5,91*4,13 * 1.18in
Вес изделия516 г/18,23 унций
Посылка с размером
644 г/22,71 унцийПосылка с размером

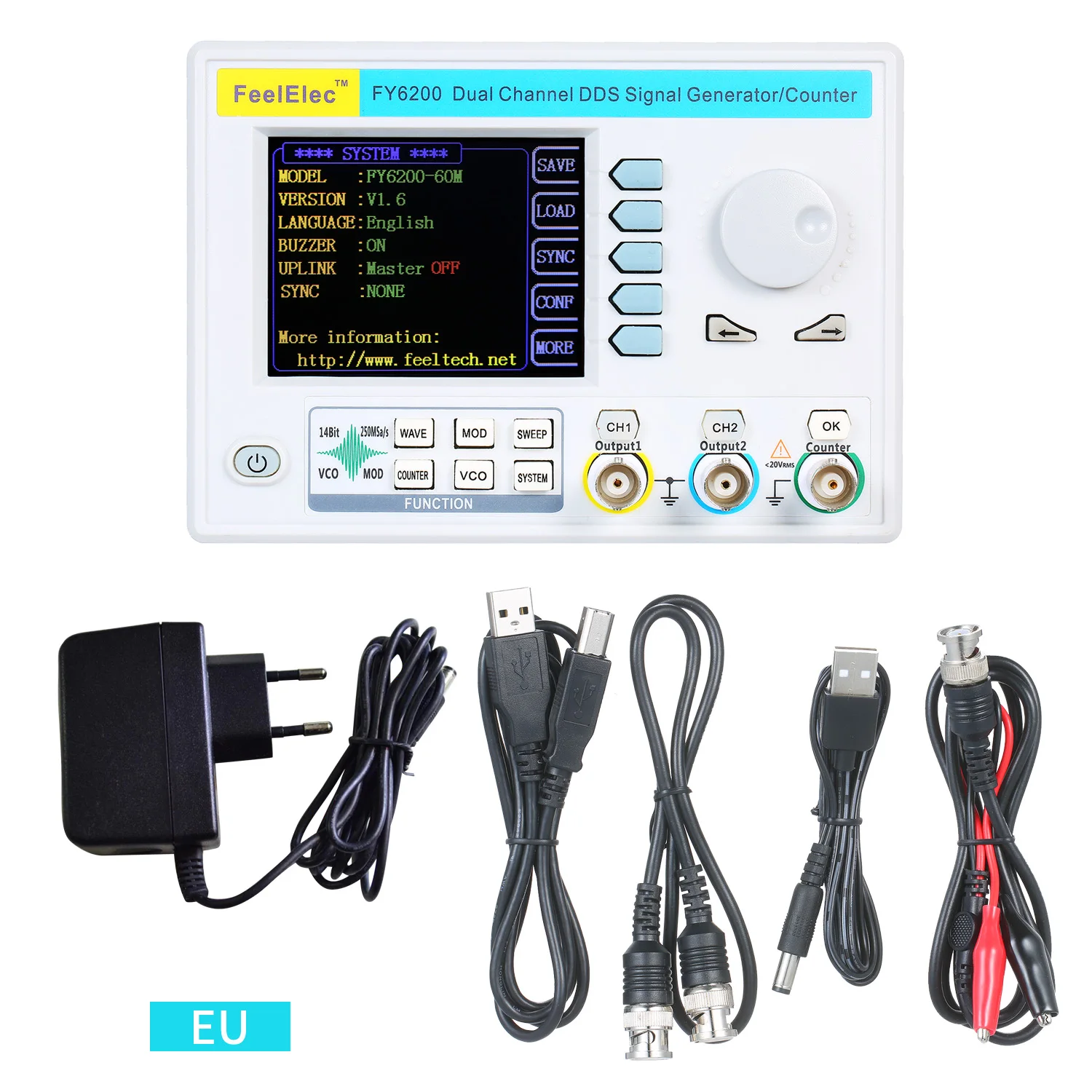

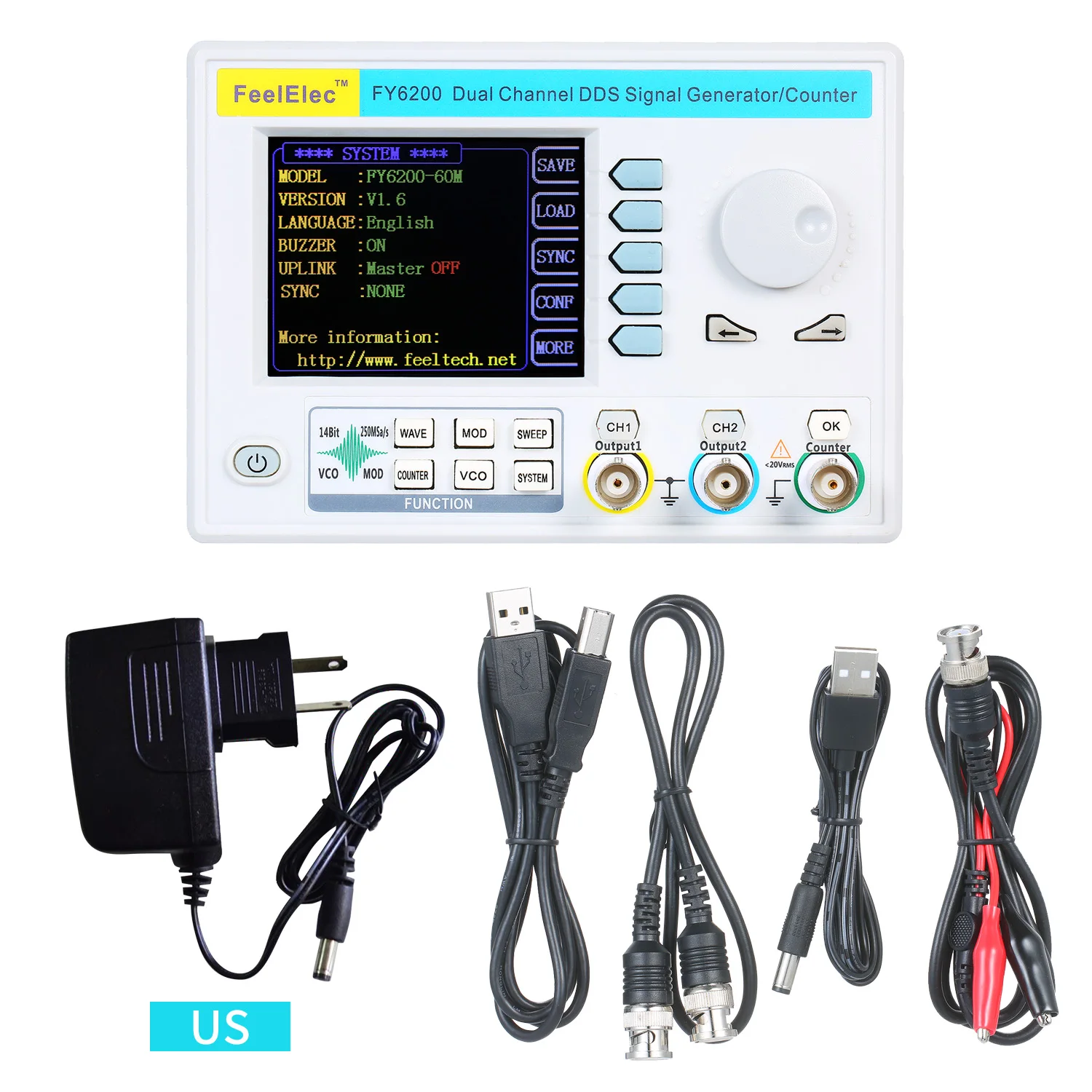

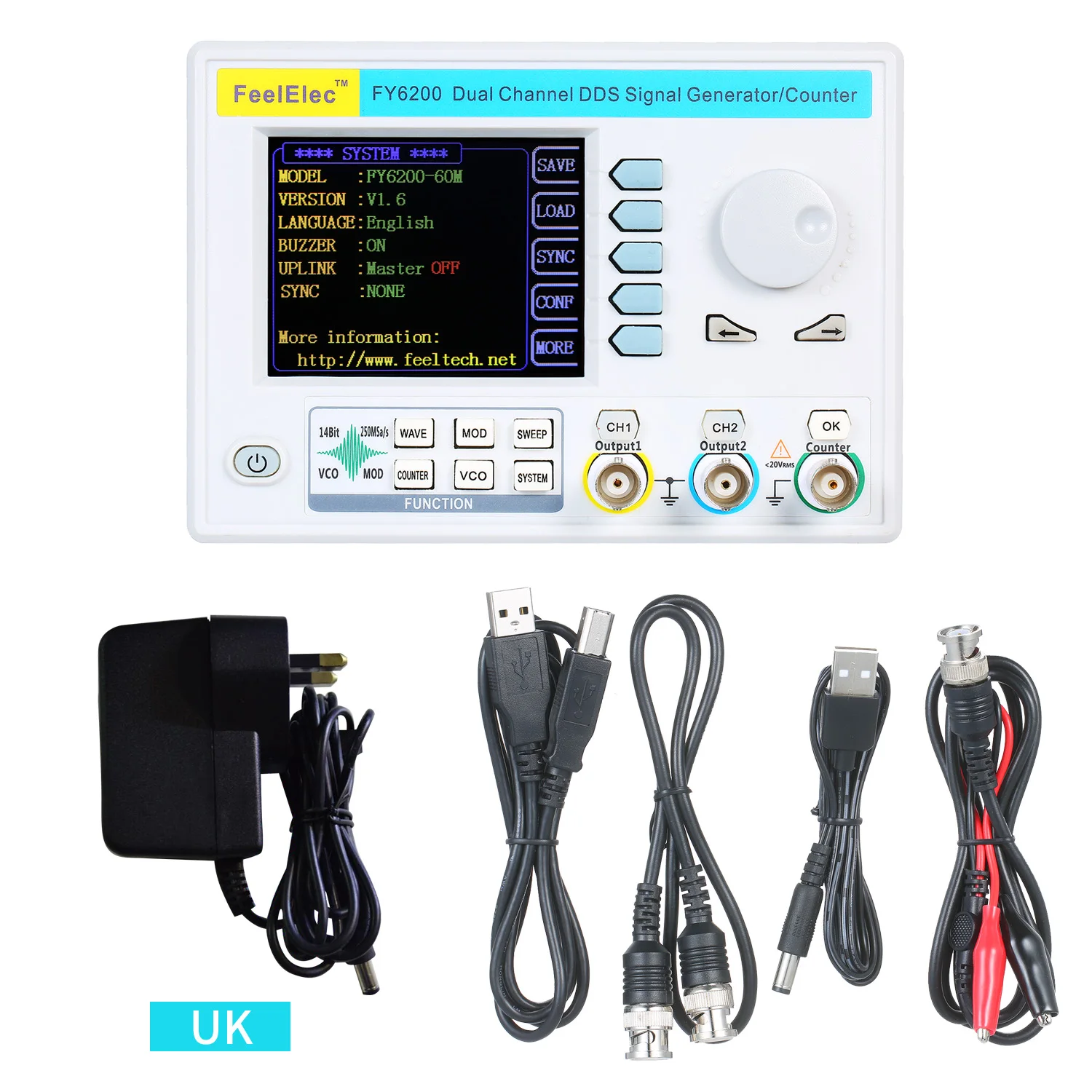

19,5*17*7,5 см/7,68*6,69 * 2.95in Посылка: 1 * генератор сигналов 1 * кабель питания 1 * USB кабель для передачи данных 1 * BNC-BNC кабель 2 * Кабель BNC-Clip
