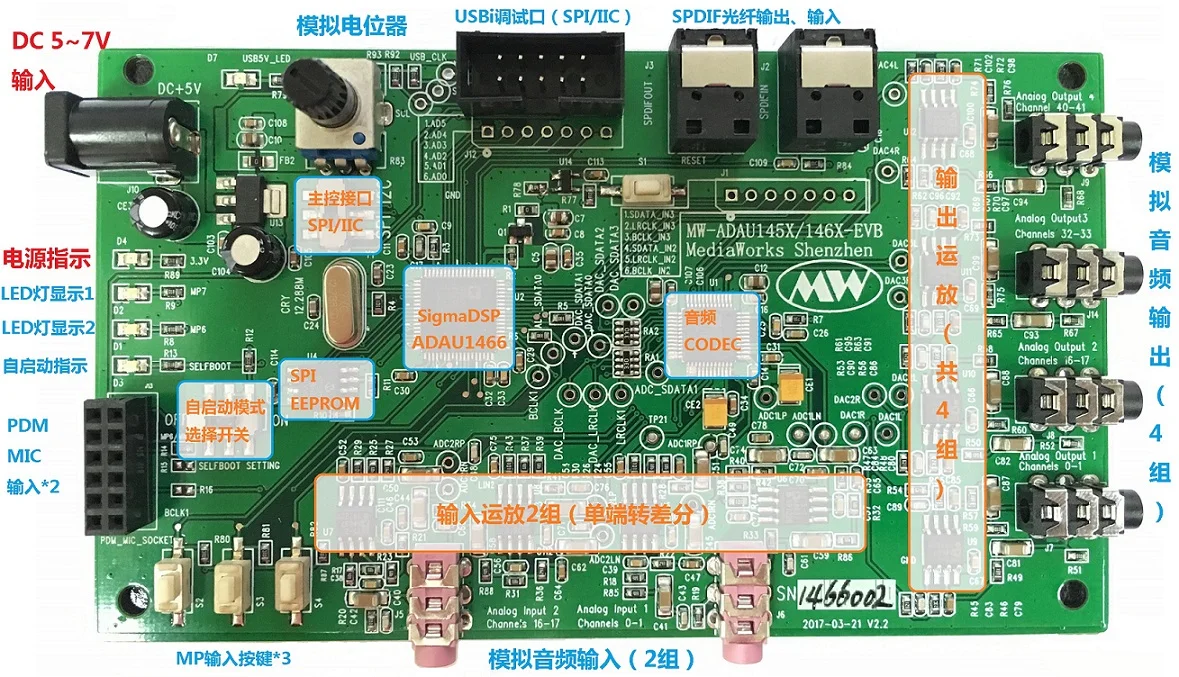

ADAU1466 development board-это первый недорогой совет по разработке SIGMA350 ADAU1466 (новая версия), разработанный shenzhen MediaWorks. Эта плата для разработки интегрирует аналоговый аудио 4in/8out, I2S цифровой аудио вход, SPDIF модуль приемопередатчика волокна, мульти-позиционный ключ или потенциатор входной контроль и светодиодный светильник индикация выхода, И самостоятельный SPI E2PROM модуль в одном, И поддерживает конфигурацию режима электропитания через перемычку (источник питания USB или внешний источник питания постоянного тока 5 В), защиту записи E2PROM и другие различные настройки.
С помощью платы разработки пользователи могут реализовать основные функции аудиосистемы (включая простое управление и отображение) и проверить алгоритм обработки звука в DSP (как показано на рис. 3).
(Больше ресурсов, чем оригинальная плата разработки ADI: поддержка аналогового аудио 4 в и 8 out, 2 группы входного микрофона PDM, SPDIF оптоволоконный вход и выход, SPI/I2C порт управления опционально, внешняя память SPI FLASH program.)
Так как ADAU145x и ADAU1462 полностью совместимы с контактами и функциями ADAU1466, плата также может использоваться в качестве макетной платы для ADAU1462 или ADAU145x.
Периферийный Модуль функции:
SigmaDSP: ADAU1466, 300 МГц
Аудио ADC: AD1938 (4 в 8 out)
Мощность питания: LDO ADP3338 (3,3 v)
Сброс: ADM811
E2PROM чипы были представлены: 25 aa1024
Пассивный кристаллический Осциллятор: 12,288 МГц
Два стерео аудио вход (3,5 мм) Φ
Четыре стереофонический звуковой выход скорость (r/min 3,5 мм)
1 пара волоконных трансиверов SPDIF
2 порта ввода для микрофона PDM
Одна кнопка ручного сброса, три клавиши ввода MP
Один индикатор питания светодиодный светильник (красный), 2 МП светодиодный светильник s
1 вкладыш двухрядного I2S входной интерфейс (6 * 2pin, 2,54 мм)
USBi интерфейс (10pin, 2,54 мм)
1 аналоговый потенциометр (AUX ADC, 0 ~ 5 кОм)
Дополнительные сведения:
SigmaStudio3.10 установочными файлами
Файлы установки Microsoft.net framework 4,0
Руководство по разработке ADAU1466-EVB (PDF файл)
Схематическая схема ADAU1466-EVB (PDF файл)
Программы SigmaDSP (инженерные файлы SigmaStudio, включая Аналоговое аудио и аудио-тест S/PDIF)
Основные аксессуары:

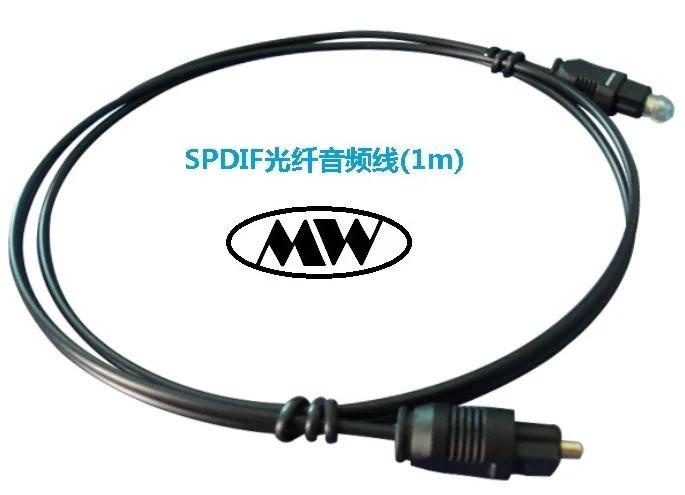

1,0 м волокно SPDIF линии
5 в USB шнур питания
