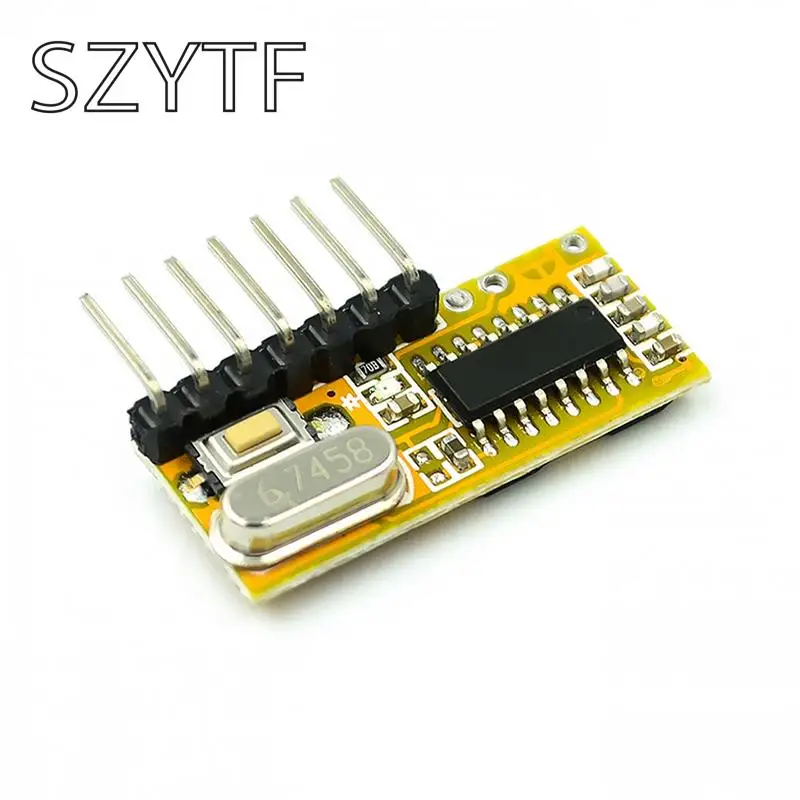

Обучающий модуль приемника RXC6 5V с беспроводным пультом дистанционного управления 4 Обучающие супергетеродинные приемники 433 МГц
Описание товара:
RX-C6 модуль беспроводного приемника с супергетеродинным декодированием и leArning code-это высокопроизводительный ISM модуль приемника. Благодаря высокой чувствительности приема и низкой цене некоторые низкоклассные продукты могут избавиться от ограничений, которые могут использоваться только суперрегенерационными модулями из-за ценовых факторов. Изображение укрепляет конкурентоспособность продукта. Не требуется Внешняя цепь для достижения входного сигнала беспроводной связи для вывода сигнала данных. Встроенная схема декодирования данных может легко реализовать разработку беспроводных продуктов. Режим вывода может регулироваться бегом, самоблокировкой и блокировкой, что подходит для разных пользователей. Метод сопряжения кода используется для соответствия пульта дистанционного управления, и он может записывать 2260, 2262, 2240, 1527 и другие мульти-чип пульта дистанционного управления, что удобно для соответствия.
Особенности продукта:
(1) Чувствительность приема достигает-110 дБм; (2) Рабочая частота: 315 МГц; 433,92 МГц; 330 МГЦ; 390 МГц; 418 Мгц (специальная частота может быть настроена в соответствии с требованиями заказчика)
(3) Мощность поставить диапазон входного напряжения: 3,3 V-5,5 V;
(4) низкое энергопотребление, 5,0 V @ 433,92 MHz, 3,8-4.1mA; 5,0 V @ 315MHz,
2,5-2.8ма; Скорость непрерывной передачи данных до 2,4 K (манчестерская кодировка)
(5) хорошая селективность и способность подавления рассеянного излучения, легко пройти CE / Fcc международную сертификацию;
(6) Хорошая способность подавления радиации локального осциллятора, может работать с несколькими приемными модулями (одна передача и несколько приемов), не мешая друг другу. Использование их вместе не влияет на расстояние приема.
(7) Диапазон температур: -30-85 °C, может нормально работать даже при суровой температуре окружающей среды;

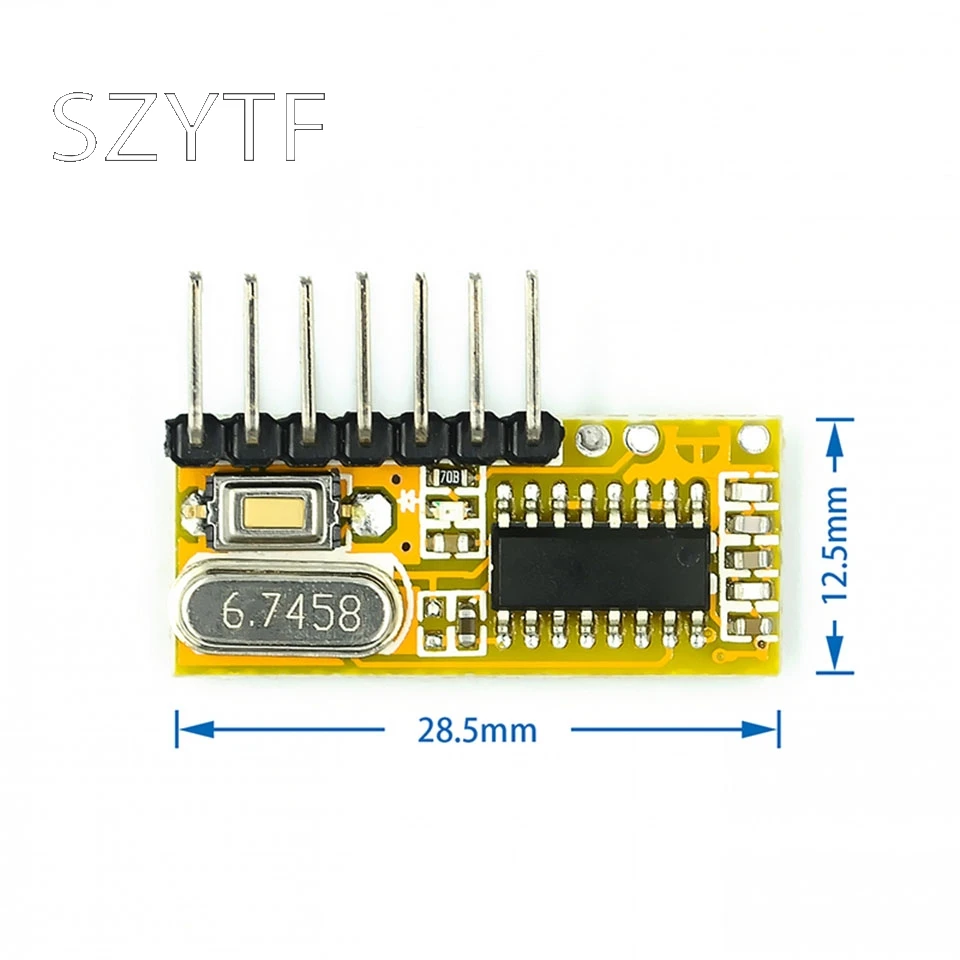

(8) 28 × 12,5 × 5,00 (мм).
Описание штифта:
Слева направо ANT, GND, светодиодный, SW, VT (опционально), D0, D1, D2, D3, VDD, GND
Муравей: антенна
GND: мощность заземления
Светодиодный: Внешний индикатор
SW: внешняя кнопка обучения
VT: Дистанционная индикация сигнала, общие данные
D0-D3: контакты для передачи данных
VDD: источник питания положительный
GND: мощность заземления
(10) выходной режим: Опциональная пробежка, самоблокировка и блокировка;
1. По умолчанию (T2, T1 плавающий) находится режим пробежки, с допустимым входом сигнала, соответствующий выходной сигнал выходной, и выход автоматически прекратится после отсутствия действительного сигнала.
2. Задняя Часть платы (T2 ground, T1 floating) находится в режиме самоблокировки. Имеется действительный входной сигнал, и соответствующее состояние выходного сигнала изменяется. Перед выходом высокий уровень становится низким, и наоборот.
3. Задняя Часть платы (T2 плавающий, T1 заземление) находится в режиме блокировки, с допустимым входом сигнала, соответствующий выходной сигнал имеет выход, а остальные закрыты. Индикация сигнала; Когда действительный сигнал является входным, VT выводит высокий уровень. После того, как эффективный сигнал исчезнет, VT выводит низкий уровень.
Метод сопоставления кода:
Нажмите и удерживайте кнопку обучения в течение 2 секунд, индикатор обучения загорится, это означает, что состояние обучения было введено; Отпустите кнопку обучения, нажмите любую клавишу на пульте дистанционного управления, чтобы мигать 4 раза, чтобы показать, что обучение успешно, и выйти из режима обучения.
Метод очистки кода:
По-прежнему удерживайте клавишу обучения, индикатор светильник будет включена. Удерживая его около 8 секунд, светильник индикатора выключится, указав, что все коды были успешно очищены.
Применение:
(1) дверной переключатель с дистанционным управлением для автомобиля (RKE); (2) открывалка для дверей с дистанционным управлением; (3) Беспроводная сигнализация безопасности; (4) Пульт дистанционного управления для штор; (5) беспроводной промышленный контроллер; (6) Беспроводная передача данных.
Примечания:
Если расстояние относительно длинное, лучше всего подключить антенну с длиной волны 1/4. Как правило, используется одножильный провод 50 Ом. Длина антенны составляет около 23 см для 315 м и около 17 см для 433 м.Положение антенны также влияет на принимающий эффект модуля. Во время установки Антенна должна быть максимально прямой, вдали от экрана, высокого напряжения и источников помех;
При использовании метод приема частоты и декодирования должен совпадать с передачей
