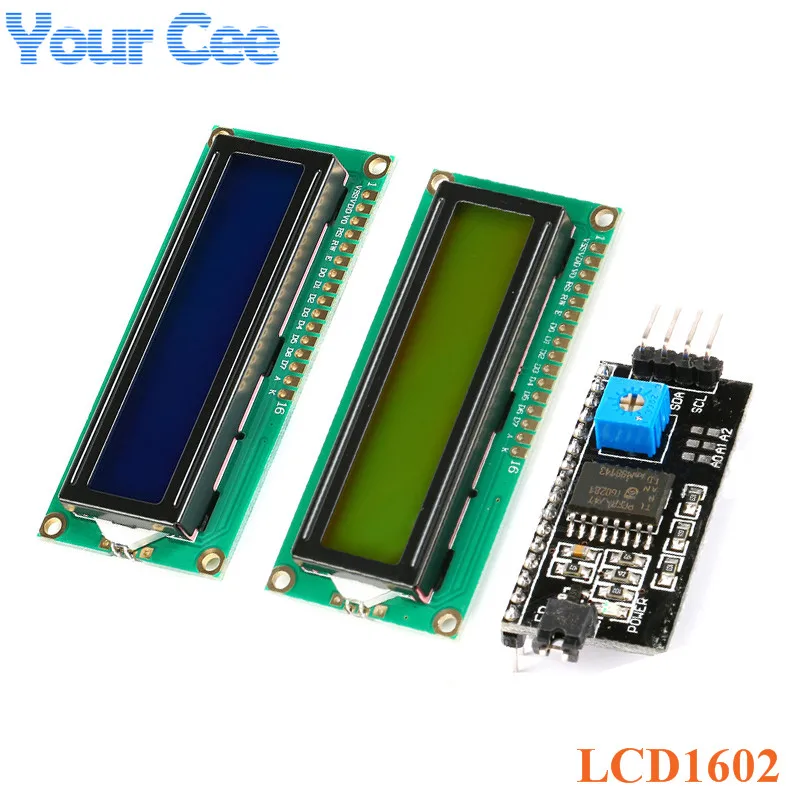

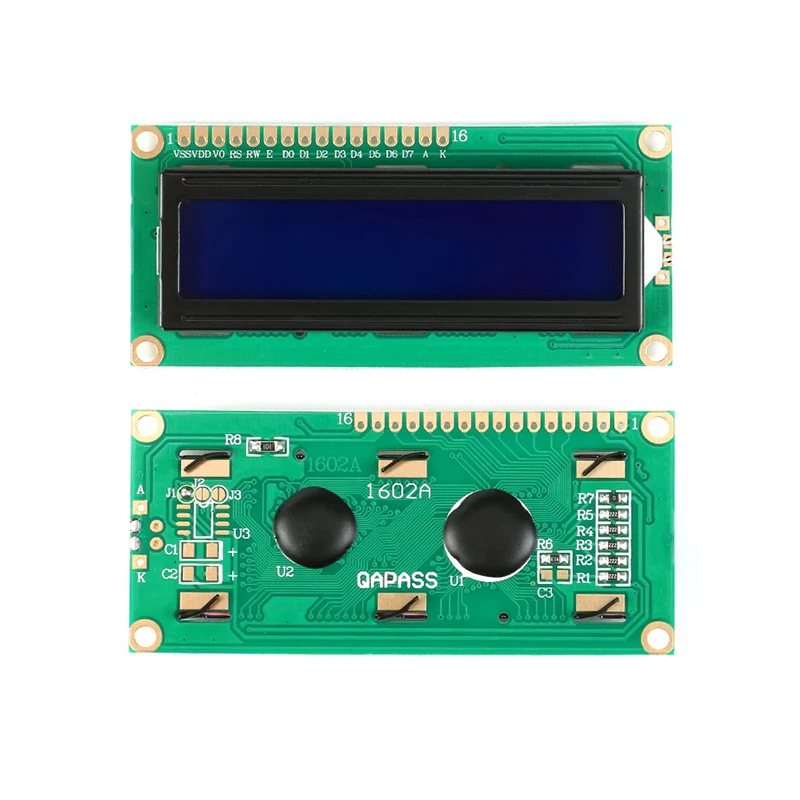

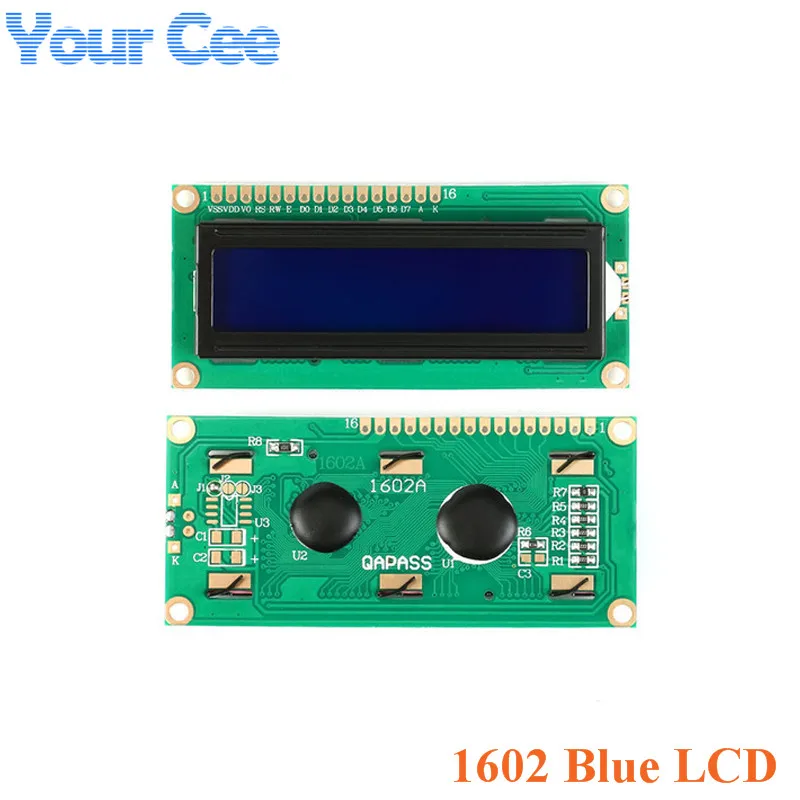

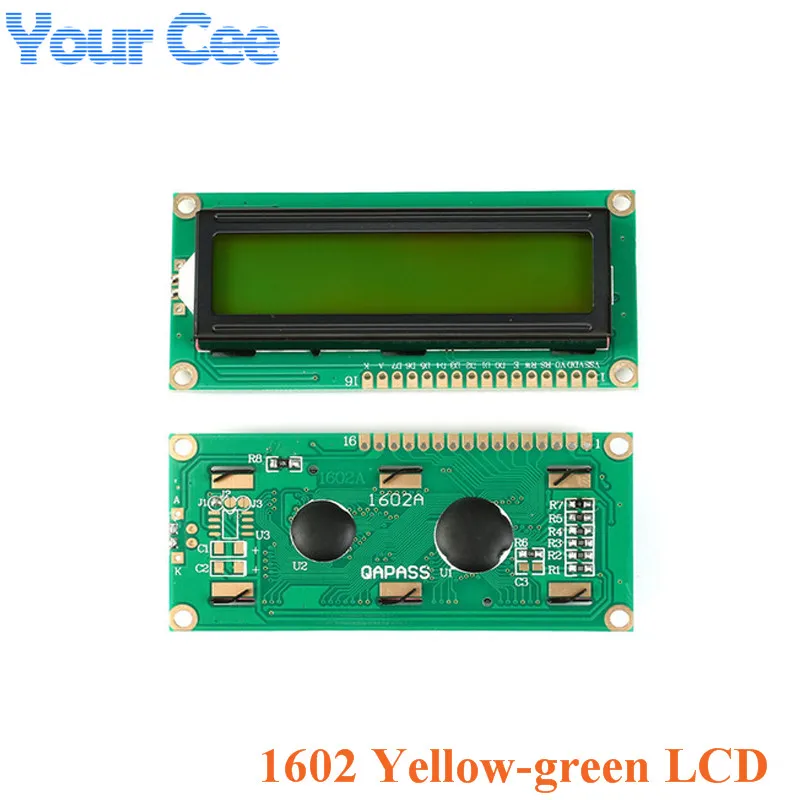

1602A синий/желто-зеленый
Модуль жидкокристаллического дисплея символьного типа LCD1602A представляет собой матричный модуль жидкокристаллического дисплея, предназначенный специально для отображения букв, цифр, символов и т. д. Он делится на 4-битные и 8-битные методы передачи данных. Обеспечивает режим отображения точечной матрицы 5 х7 + курсора. Предоставляются буфер данных дисплея DDRAM, генератор символов CGROM и генератор символов CGRAM, а CGRAM может использоваться для хранения данных шрифтов до восьми графических символов с точечной матрицей 5x8, определенных самим собой. Предоставляет множество настроек команд: четкое отображение; Возврат курсора к началу; Включение/выключение отображения; Включение/выключение курсора; Мерцание символа отображения; Сдвиг курсора; Элемент сдвига отображения. Предусмотрена Внутренняя схема автоматического сброса при включении питания. Когда напряжение внешнего источника питания превышает + 4,5 в, модуль автоматически инициализируется, и модуль переходит в рабочее состояние дисплея по умолчанию.
LCD1602A-это экологически чистый жидкокристаллический дисплей.
Параметры:
Логическое рабочее напряжение (Vdd): + 4,8 ~ + 5,2 в
ЖК диск напряжение (Vdd-Vo): + 3,0 ~ + 5,0 в
Рабочая температура (Ta): -20 ~ + 70 °C (широкая температура)
Температура хранения (Tsto): -30 ~ + 80 °C (широкая температура)
Рабочий ток (кроме подсветки): 1,7 мА (макс.)
Рабочий ток (подсветка): 24,0 мА (макс.)

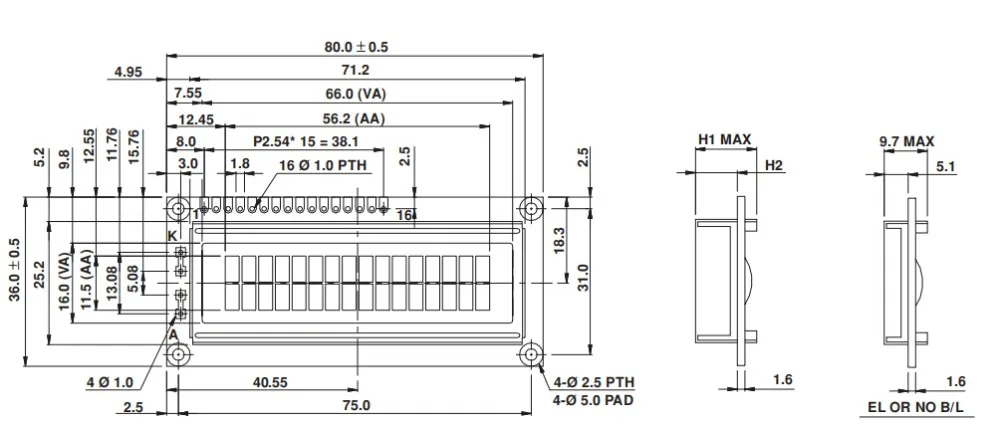

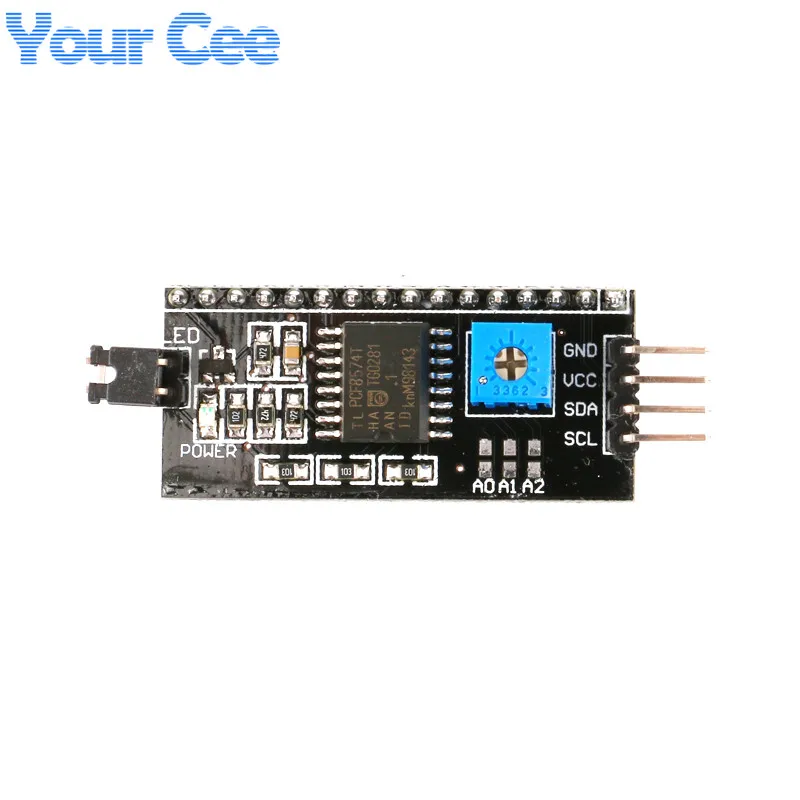

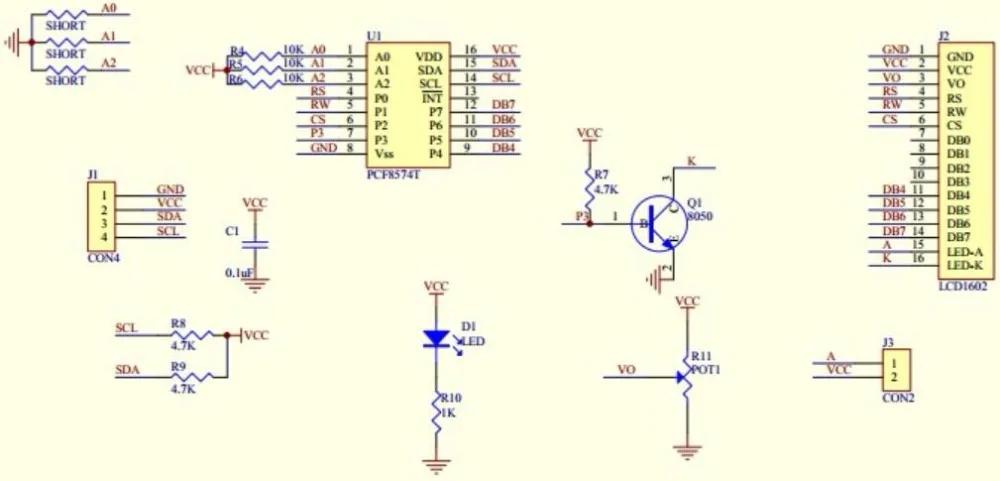

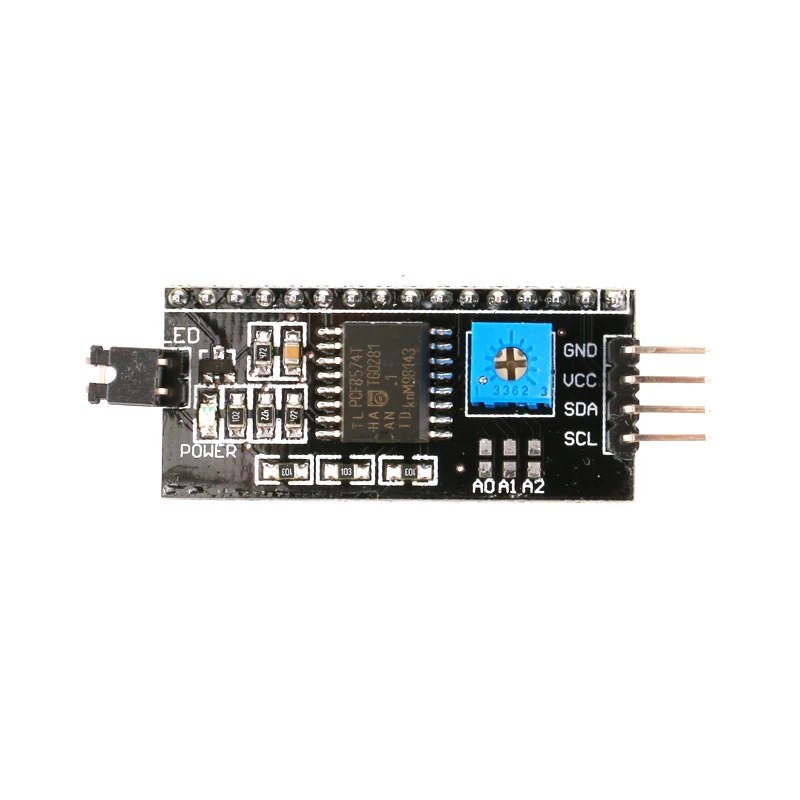

Плата адаптера PCF8574:
Из-за разных партий производителей, версия PCF8574 на плате также может отличаться. В настоящее время существуют версии PCF8574T, PCF8574AT, контактные функции те же, но адрес устройства I2C отличается. Когда модуль будет доступен, сначала проверьте модель чипа, а затем измените идентификационный номер I2C в программе.
Адрес по умолчанию: При отправке A2 ~ A0 все остаются плавающими. В настоящее время Адрес I2C является адресом по умолчанию в таблице ниже. Если вы хотите изменить адрес самостоятельно, обратите внимание, что адресная панель плавает, а короткий равен 0.
Характеристики продукта:
В модуле используется PCF8574, что позволяет большинству MCUs реализовать удаленное расширение порта ввода/вывода через две двунаправленные шины (I2C). Устройство оснащено 8-битным квазидвунаправленным портом и интерфейсом шины I2C. PCF8574 имеет низкое потребление тока, а защелка выхода порта обладает мощным приводом тока для прямого управления светодиодный Одом. Она также имеет линию прерывания (выход открытого стока INT), которая может быть подключена к логике прерывания микроконтроллера. Отправляя сигнал прерывания через INT, удаленный порт ввода-вывода может сообщить MCU, есть ли ввод данных из порта без необходимости связываться через шину I2C.
Параметры продукта:
Размер: 41.мм (длина) * 19 мм (ширина) * 15,3 мм (высота)
Рабочее напряжение: 2,5-6 в
