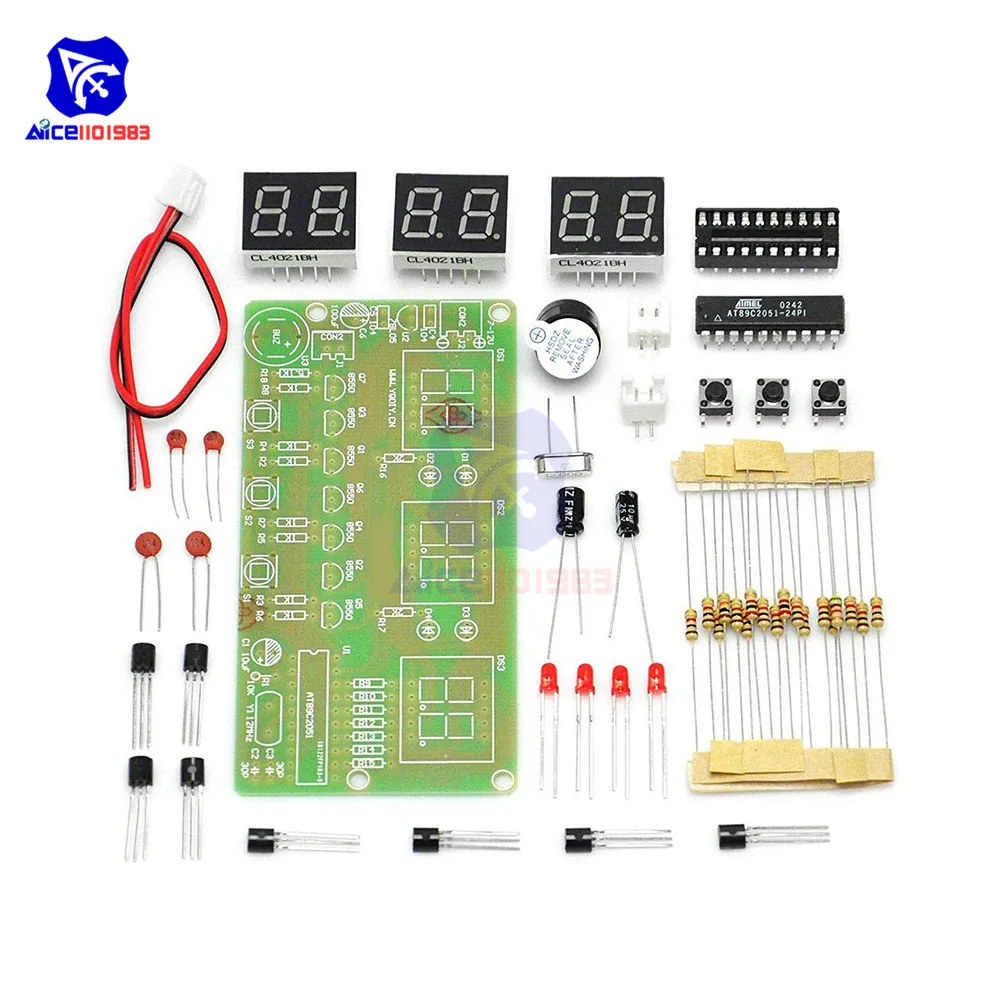

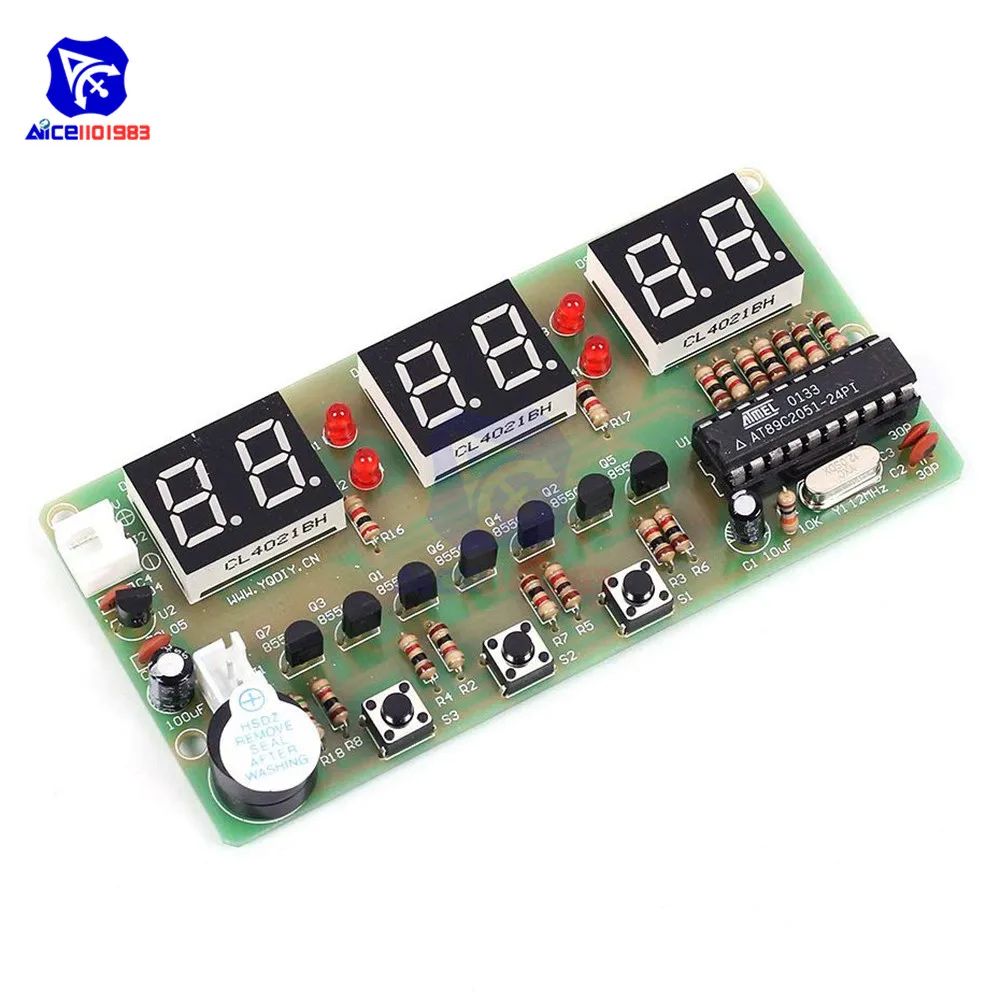

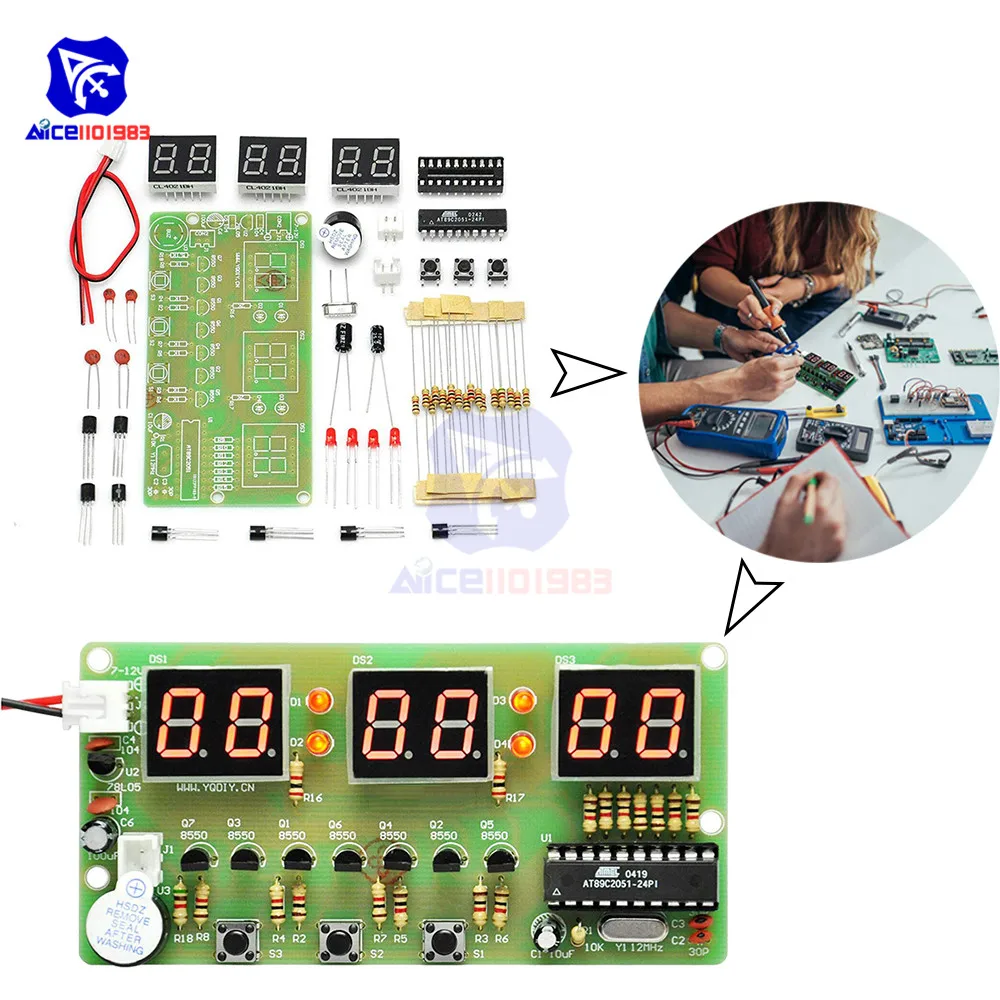

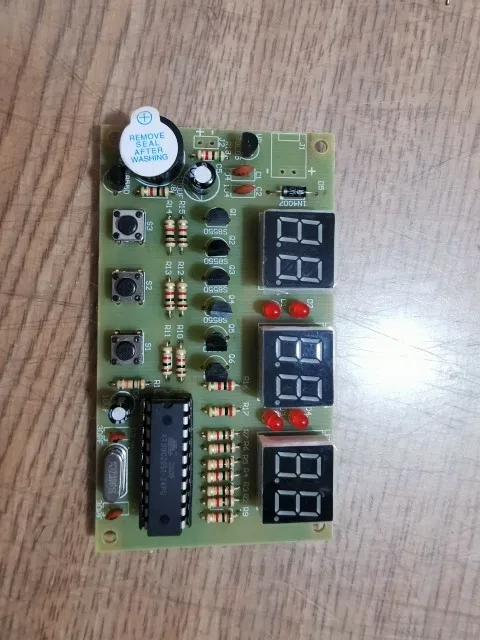

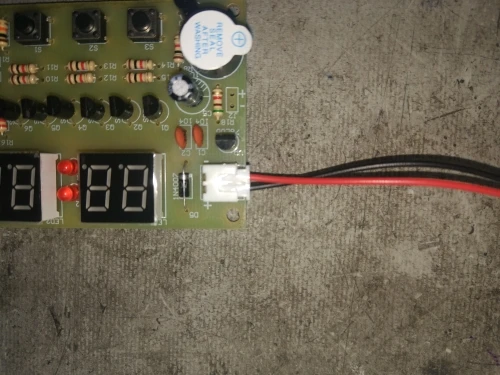

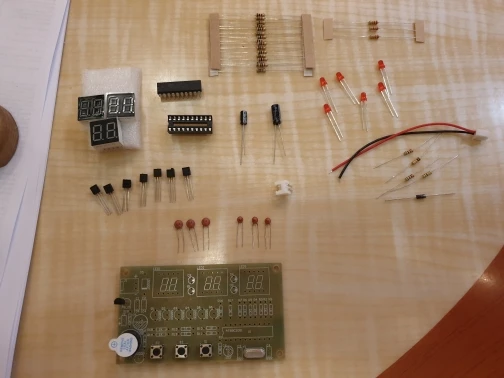

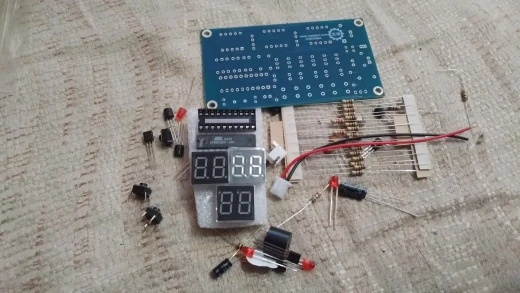

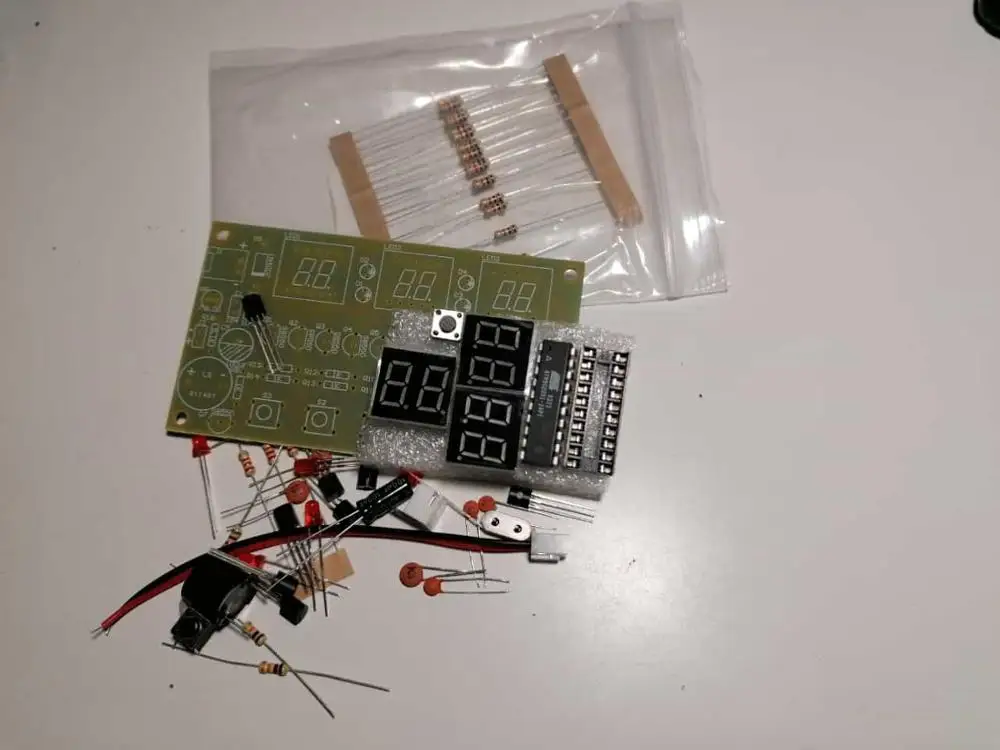

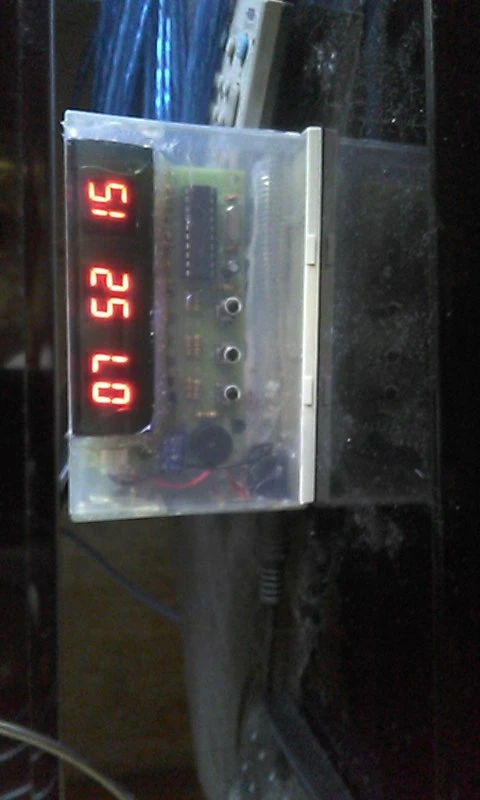

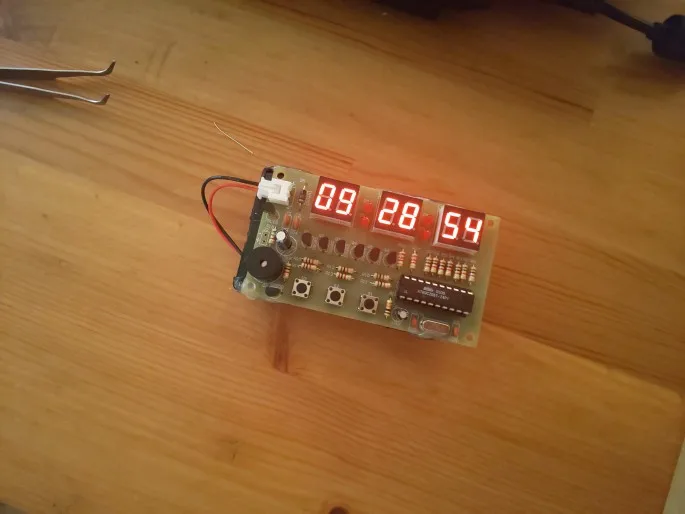

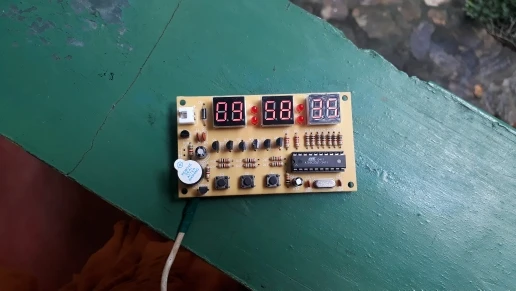

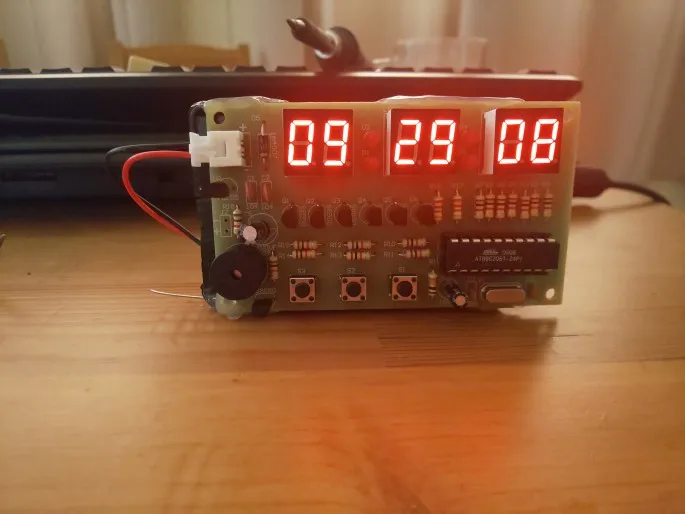

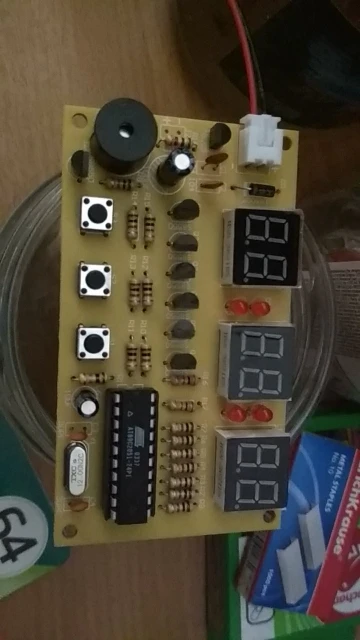

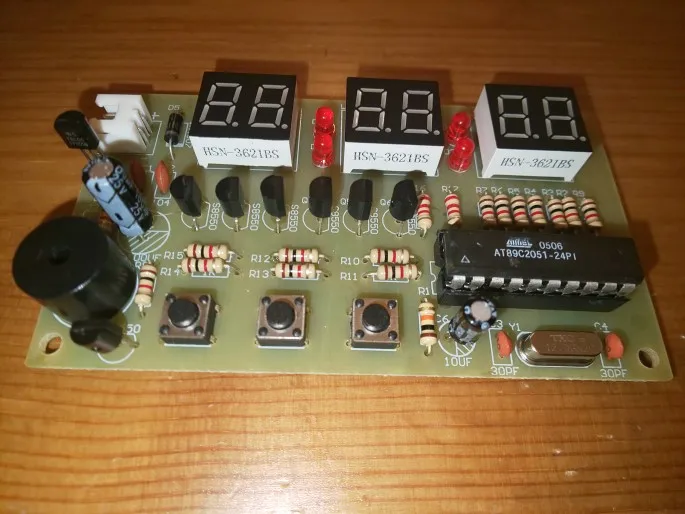

Электронные часы DIY Kit, 6 бит, чип C51 AT89C2051, электронный будильник FR-4 PCB с зуммером, Обучающий набор для Arduino

Набор для самостоятельной сборки цифровых часов 6 бит C51 AT89C2051 чип электронный будильник набор FR-4 печатных плат с зуммером Обучение Набор для Arduino

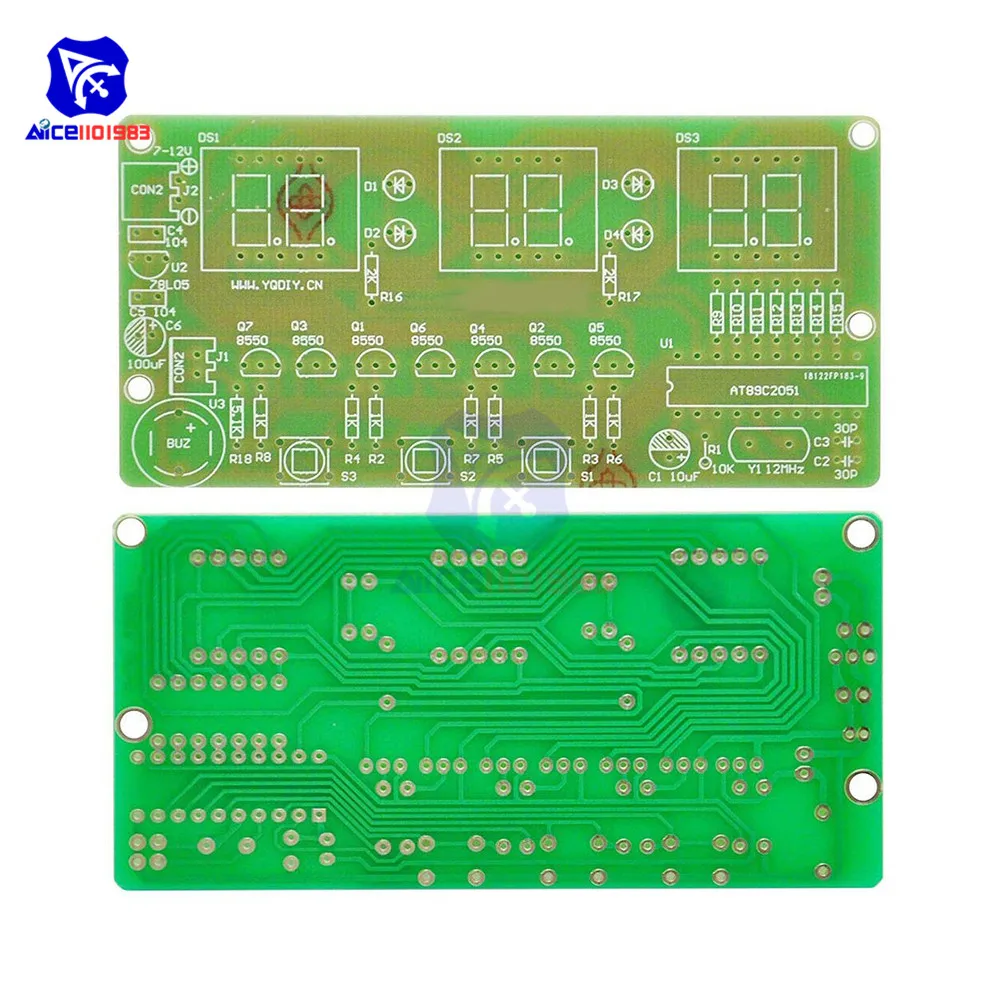

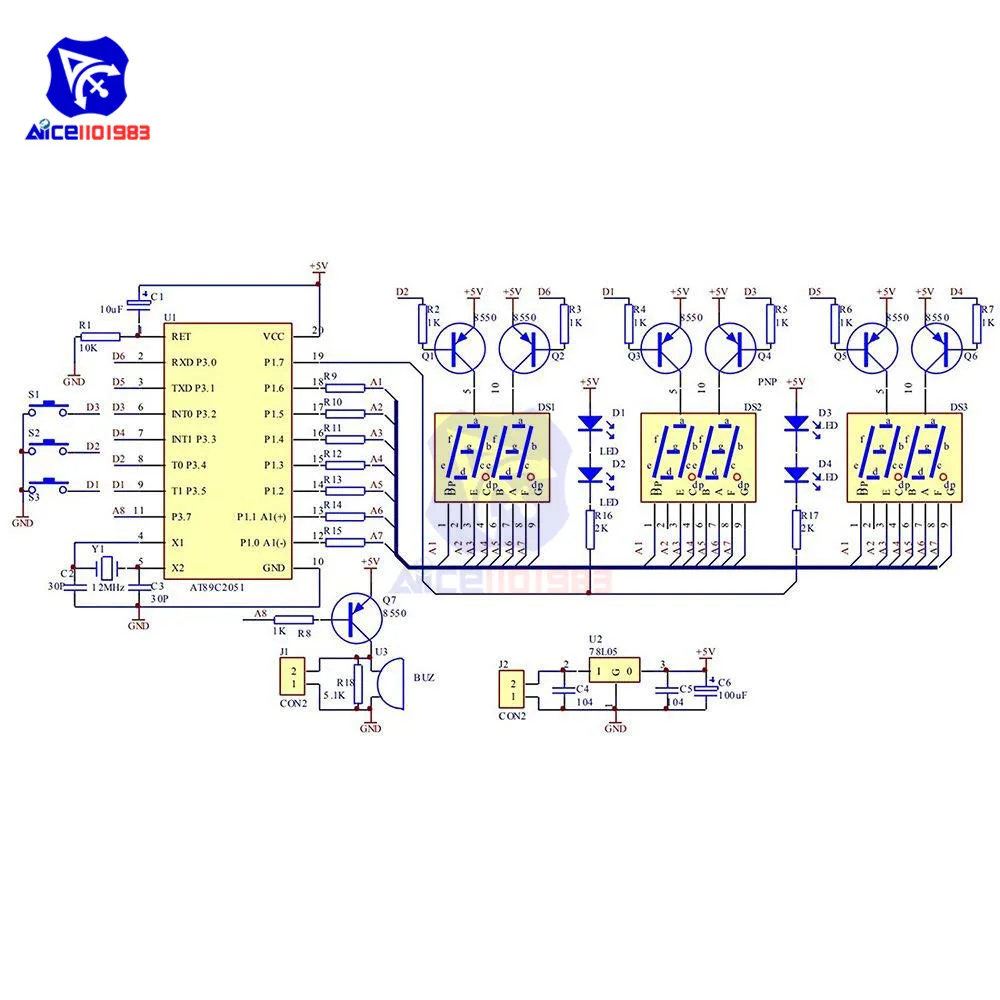

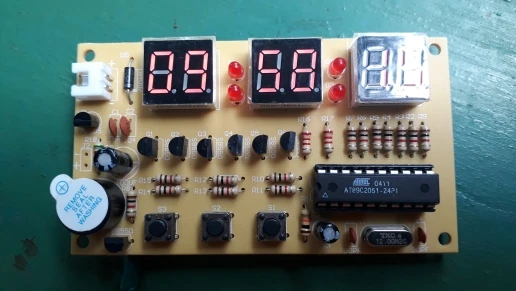

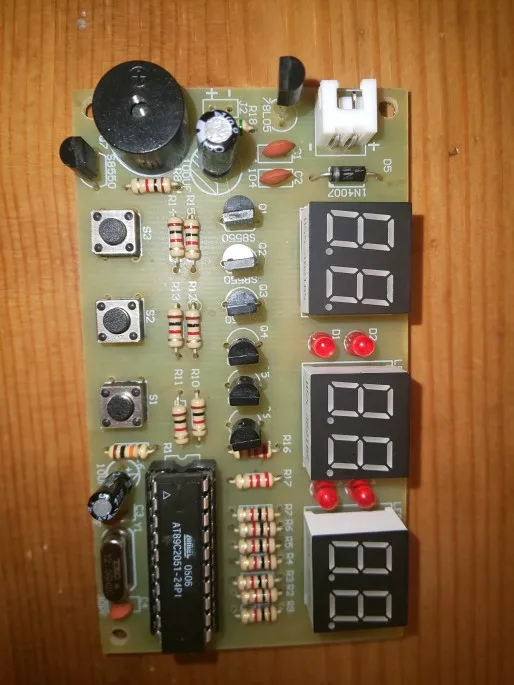

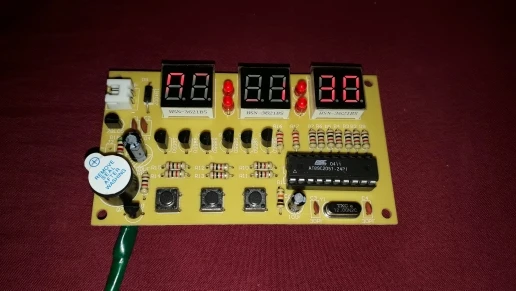

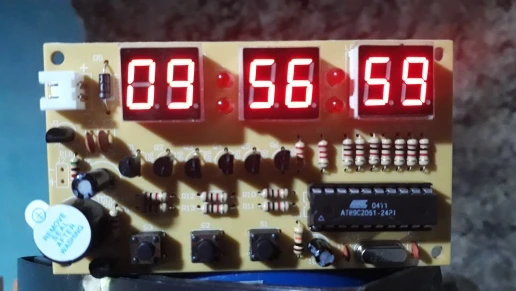

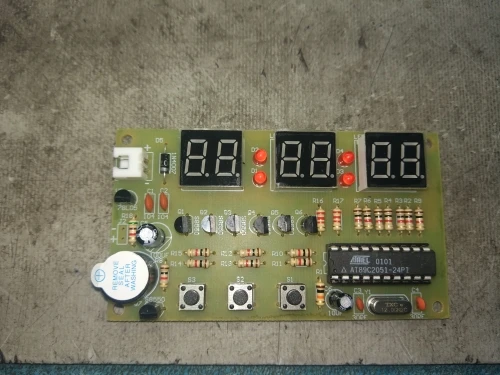

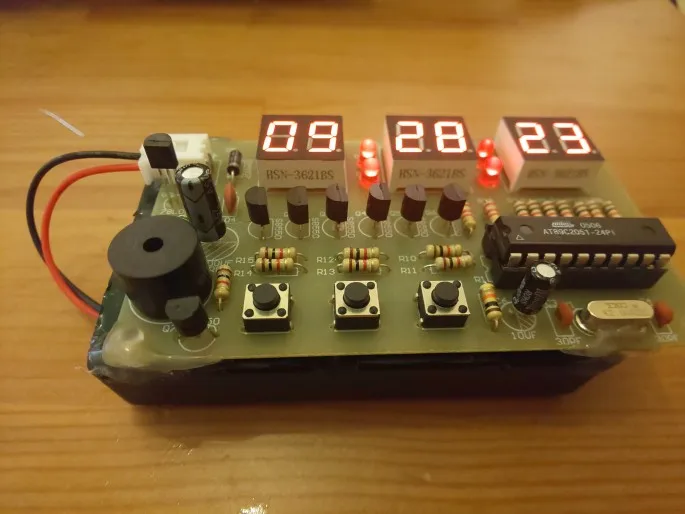

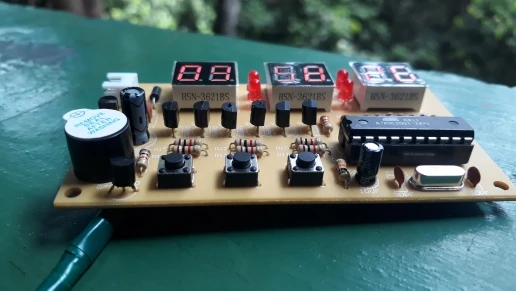

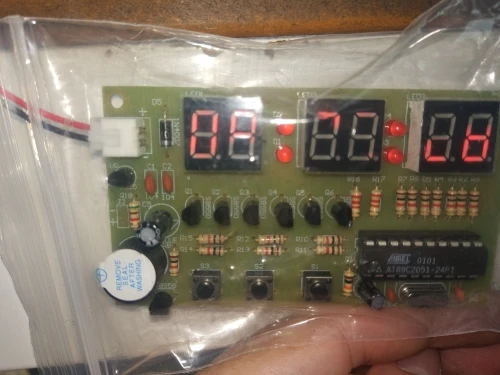

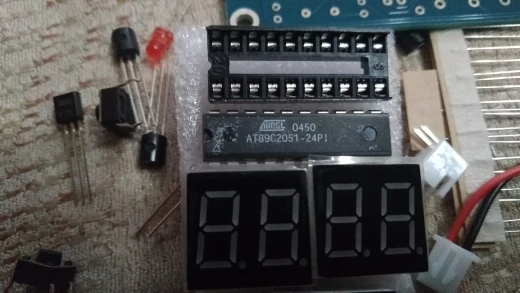

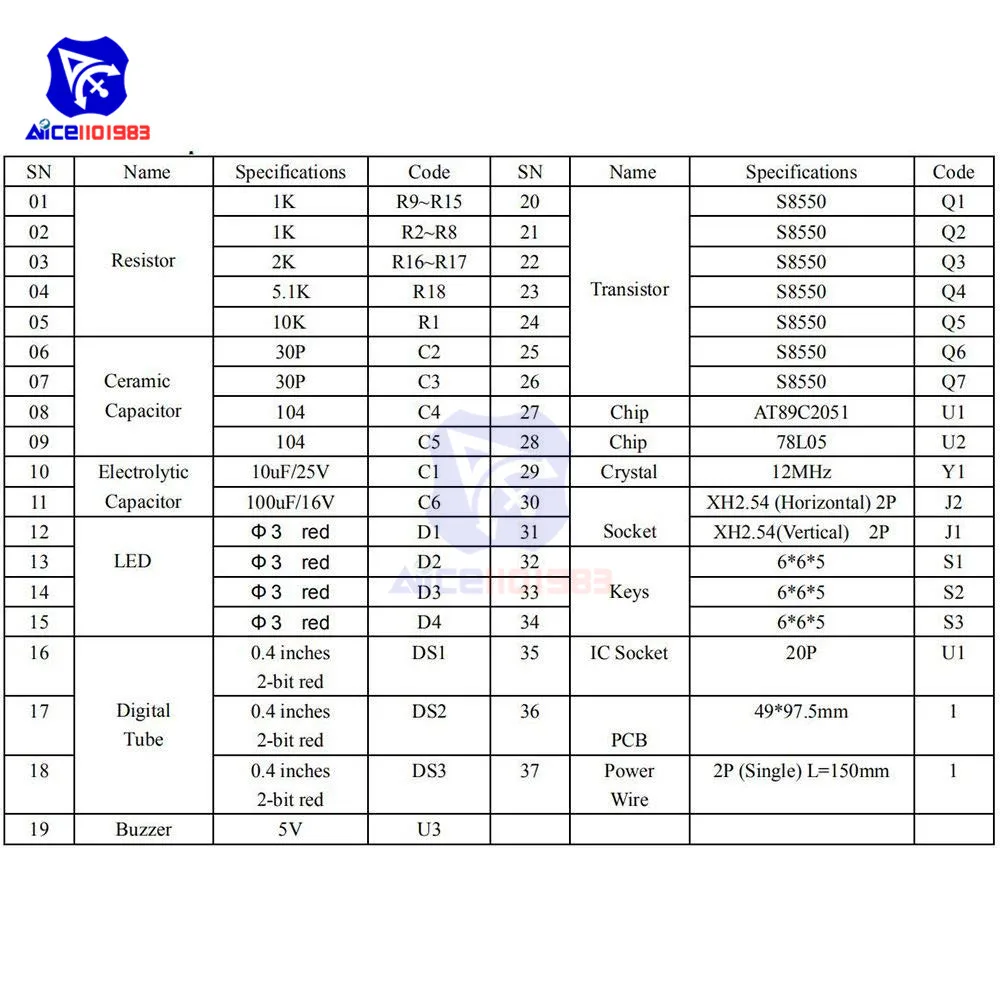

Описание:Набор часов DIY используются для установки на 4-значные цифровые электронные часы. Он широко используется в школах, чтобы помочь учащимся освоить базовые механические и электронные навыки. Это отличный проект научной ярмарки. Настоятельно рекомендуется практиковать навыки пайки для вас и ваших детей.Параметры:Рабочее напряжение: 7 -12 В постоянного токаЧипы: AT89C2051Размер печатной платы: 7 "x 2"(92x49 мм)Особенность:Широкие функции с часами, настройкой времени, будильником, таймером обратного отсчета, секундомером, счетчиком, ежечасным звонком, точным отображением времени и 24-часовым форматом. Точное время в пути -- диапазон погрешности ± 1 сек каждые 24 часа.Принцип работы:Схема в основном состоит из цепи с одним чипом, схемы отображения, входа клавиатуры, цепи звонка сигнала и цепи питания.1. Схема с одним чипом: она основана на AT89C2051, включая сброс питания и цепь синхронизации.2. Схема отображения: основной компонент-2-битная цифровая трубка красного цвета. Драйвер использует PNP-транзистор и оснащен сопротивлением ограничения тока на каждом порту. Он со сканируемым способом и использует P1.0 ~ P1.6. В толстой части используются четыре куска диода в 3 красном со сканируемым способом. И он использует P1.7.3. Вход для клавиатуры: клавиша S1 ~ S3 имеет повторно используемую функцию, которая используется повторно с дисплеем P3.5,P3.4 и P3.2. И вот принцип работы.Вывод высокого уровня на соответствующем контакте для считывания состояния ключей и разборки через однокристальную систему для передачи ключей с соответствующим значением.4. Цепь звонка сигнала: состоит из зуммера и PNP-транзистора. И принцип работы состоит в том, что зуммер будет передавать звук с фиксированной частотой после включения PNP-транзистора. Он имеет независимый способ управления портом и использует P3.7. J1 используется для подключения оборудования extrocontrol, которое будет выводить низкий уровень, когда нет сигнала звонка или высокого уровня с сигналом звонка.5. Цепь питания: состоит из трех клеммных интегральных схем, которые обеспечат стабильное напряжение для всей системы.Посылка1 x C51 6-битные цифровые электронные часы, набор для самостоятельной сборки
