20A RV MPPT контроллер солнечного заряда 12В 24В автоматический регулятор солнечной панели для литиевых батарей, домов с мотором для Bluetooth-совместимых

Обзор: материнская плата

Солнечный контроллер серии Win основан на усовершенствованной технологии слежения за точкой максимальной мощности (MPPT), предназначенной для солнечной системы, эффективность преобразования контроллера до 98%.

Контроллер может быстро отслеживать максимальную мощность точки (MPP) PV массива для получения максимальной энергии панели, особенно в случае облачного неба, когда интенсивность света постоянно меняется, сверхбыстрый MPPT контроллер улучшит урожай энергии до 30% по сравнению с PWM контроллерами заряда.

Отличительные особенности:

1. Инновационная технология Max Power Point Tracking(MPPT), эффективность отслеживания> 99.9%

2. Полная цифровая технология, высокая эффективность преобразования заряда до 98%

3. Светодиодный индикатор для легкого считывания информации о состоянии зарядки и аккумуляторе

4,12/24V автоматическое распознавание

5. Жидкая, гелевая, AGM и литиевая батарея для выбора

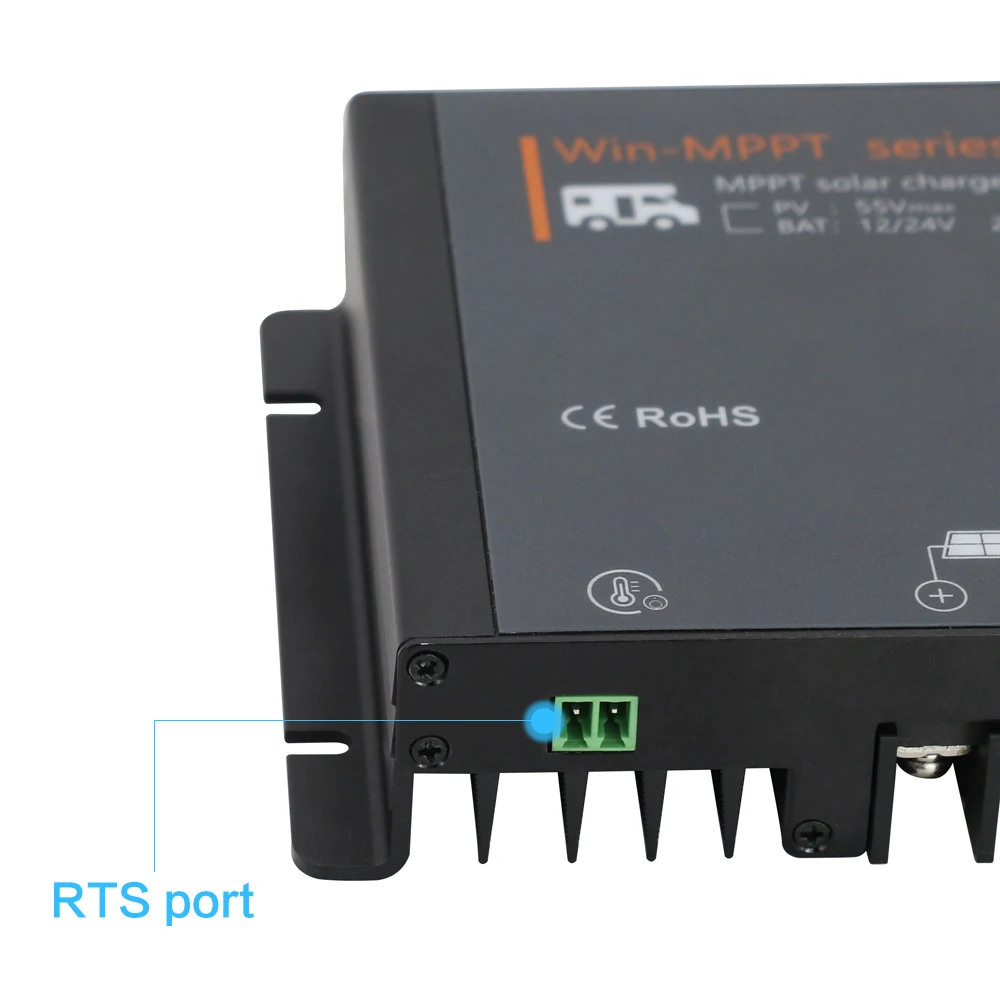

6. Отдельные порты для дистанционного датчика температуры, делают температурную компенсация батареи более точной

7. Четыре этапа зарядки: MPPT, boost, equalization, float

8. Автоматическая функция снижения мощности при перегреве

9. Функция Двойного автоматического ограничения при превышении номинальной мощности зарядки и тока зарядки

10. Версия приложения Android для связи с Bluetooth

11. Общий отрицательный дизайн

12. Идеальный ЭМС и тепловой дизайн

13. Полностью автоматическая электронная функция защиты

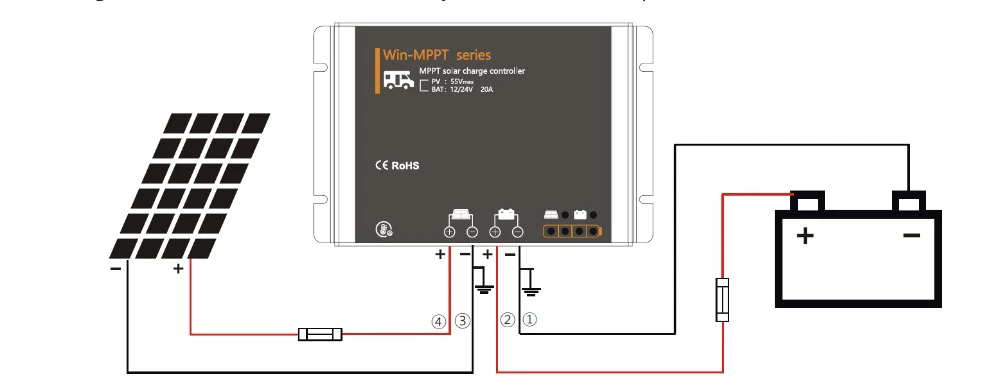

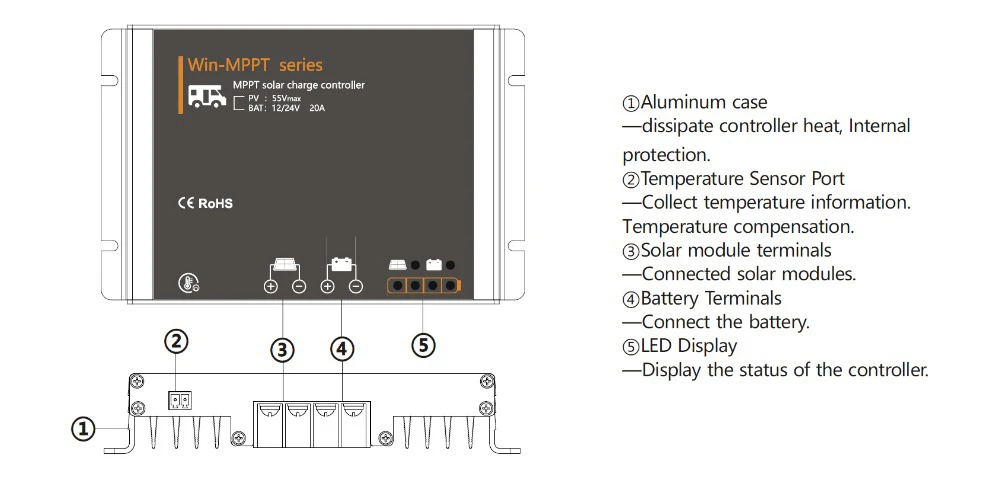

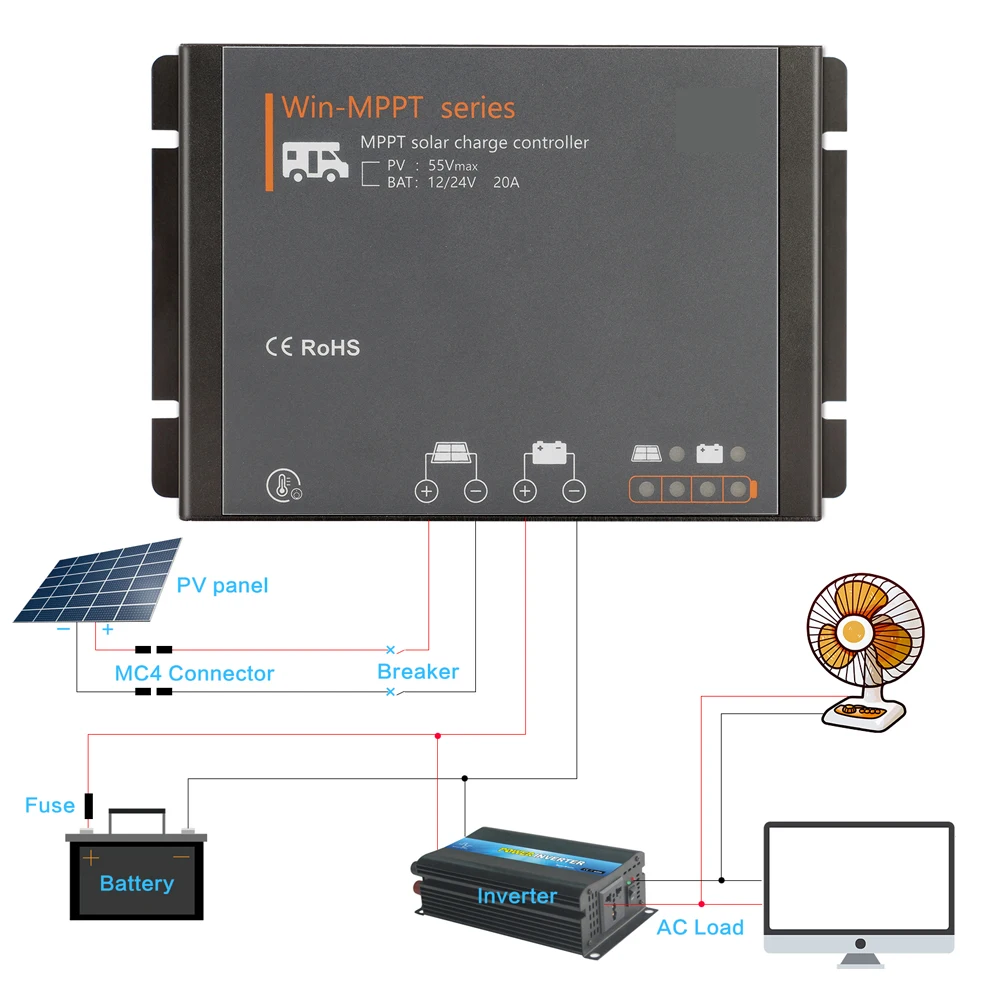

Strature и Coonection:

Режим зарядки:

Слежением за максимальной точкой мощности, Емкость аккумулятора:Напряжение батареи еще не достигло повышенного напряжения и 100% доступной солнечной энергии используется для подзарядки аккумулятора.

Boost зарядки:Когда батарея перезаряжена до точки наддува напряжения, регулирование постоянного напряжения используется для предотвращения нагрева и чрезмерного газирования батареи.

Плавающего заряда:В поплавковой стадии, нагрузки могут продолжать черпать Питание от батареи, это уменьшит температуру батареи и предотвращает газирование, также немного зарядит аккумулятор.

Равных заряда:Выравнивание заряда увеличивает напряжение батареи, выше стандартного напряжения, что газирует электролит батареи.

Защита:

Защита

Описание продукта:

PV от перегрузки по току

Контроллер ограничит мощность зарядки в номинальной мощности заряда.

Крупногабаритный PV массив не будет работать при максимальной мощности.

Фотоэлектрическая защита от короткого замыкания

При коротком замыкании PV Контроллер перестанет заряжаться.

Снимите его, чтобы начать нормальную работу.

Фотоэлектрическая защита от обратной полярности

Полная защита от обратной полярности PV, без повреждений

Контроллер. Исправьте соединение, чтобы начать нормальную работу.

Защита от обратной полярности

Полная защита от обратной полярности батареи, без повреждений

Контроллер. Исправьте соединение, чтобы начать нормальную работу.

Батарея Защита от перенапряжения

Если есть другие источники энергии для зарядки аккумулятора, когда

Напряжение батареи превышает 15,8/31,3 в, контроллер перестанет заряжаться

Для защиты аккумулятора от повреждений при перезарядке.

Разрядки аккумулятора

При падении напряжения батареи до точки настройки низкого напряжения

Отключите, индикатор защиты от низкого напряжения контроллера будет

Флэш-памяти.

Защита от перегрева

Защита

Контроллер обнаруживает внутреннюю температуру через внутренний датчик, когда температура превышает Установочное значение, зарядный ток будет ниже d собственный с последующим уменьшением Температура, чтобы контролировать повышение температуры контроллера, когда внутренняя температура превышает установочный порог защиты от температуры, контроллер перестанет работать и восстанавливает после ВТемпература понижается.

Поврежденные пульт дистанционного управления

Датчик температуры

Если датчик температуры коротковат или поврежден, контроллер

Будет использовать внутреннюю температуру для зарядки температуры

Компенсации.

Параметры:

Предмет

Win500-MPPT

Батарея

Параметры

Напряжение системы

12 В/24 В автоматическое распознавание

Макс зарядный ток никель-металл

20A

Слежением за максимальной точкой мощности напряжение при зарядке

Перед повышением или выравниванием зарядки

Boost напряжения

14,0 ~ 14,8 в/28,0 ~ 29,6 в (напряжение: 14,5/29,0 в при 25 ℃)

Выравнивание напряжения

14,0 ~ 15,0 в/28,0 ~ 30,0 в (по умолчанию: 14,8/29,6 в при 25 ℃)

Поплавковый стабилизатор напряжения

13,0 ~ 14,5 в/26,0 ~ 29,0 в (по умолчанию: 13,7/27,4 @ 25 ℃)

Разъединение низкого напряжения

10,8 ~ 11,8 в/21,6 ~ 23,6 в (по умолчанию: 11,2/22,4 в)

Низкое напряжение повторного подключения

11,4 ~ 12,8 В/22,8 ~ 25,6 В (по умолчанию: 12,0/24,0 в)

Компенсация температуры

-4.17 мВ/к на ячейку (буст, выравнивание),

-3. 3 БМВ/к на ячейку (поплавок)

Зарядка целевое напряжение

10,0 ~ 32,0 в (Литиевый, по умолчанию: 14,4 В)

Зарядка восстановления напряжения

9,2 ~ 31,8 в (Литиевый, по умолчанию: 14,0 в)

Разъединение низкого напряжения

9,0 ~ 30,0 в (Литиевый, по умолчанию: 10,6 В)

Разъединение низкого напряжения

9,6 ~ 31,0 в (Литиевый, по умолчанию: 12,0 в)

Макс вольт на бите. POS терминал

35В

Тип батареи

Гель AGM, жидкий, литиевый (по умолчанию: гель)

Панель

Параметры

Максимальное напряжение на PV(- 20 ℃)

55В * 1

Максимальное напряжение на PV(25 °C)

С алюминиевой крышкой, 50В

Максимальная входная мощность

260/520W

Слежением за максимальной точкой мощности отслеживания диапазон

(Напряжение батареи + 1,0 В) ~ Voc * 0,9*2

Параметры системы

Максимальная эффективность отслеживания

> 99.9%

Максимальная эффективность преобразования

98.0%

| Размеры

164*107*32 мм

Вес

700 г

Связь

BLE

Заземления

Общий негативный

Мощность терминалы

10AWG(5mm2)

Температура окружающей среды

-20 ~ + 55 ℃

Температура хранения

-25 ~ + 80 °C

Влажность окружающего воздуха

0 ~ 100% относительной влажности

Степень защиты

IP54

Максимальная высота

4000 м

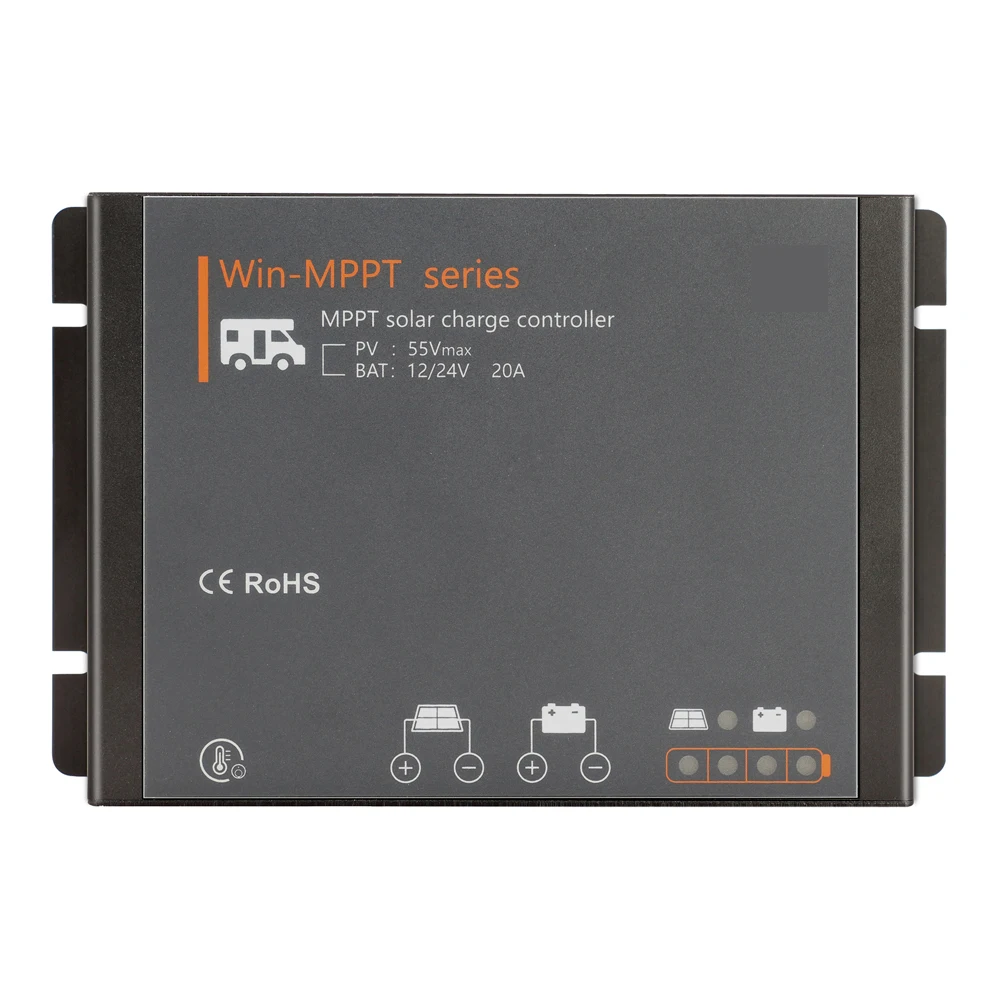

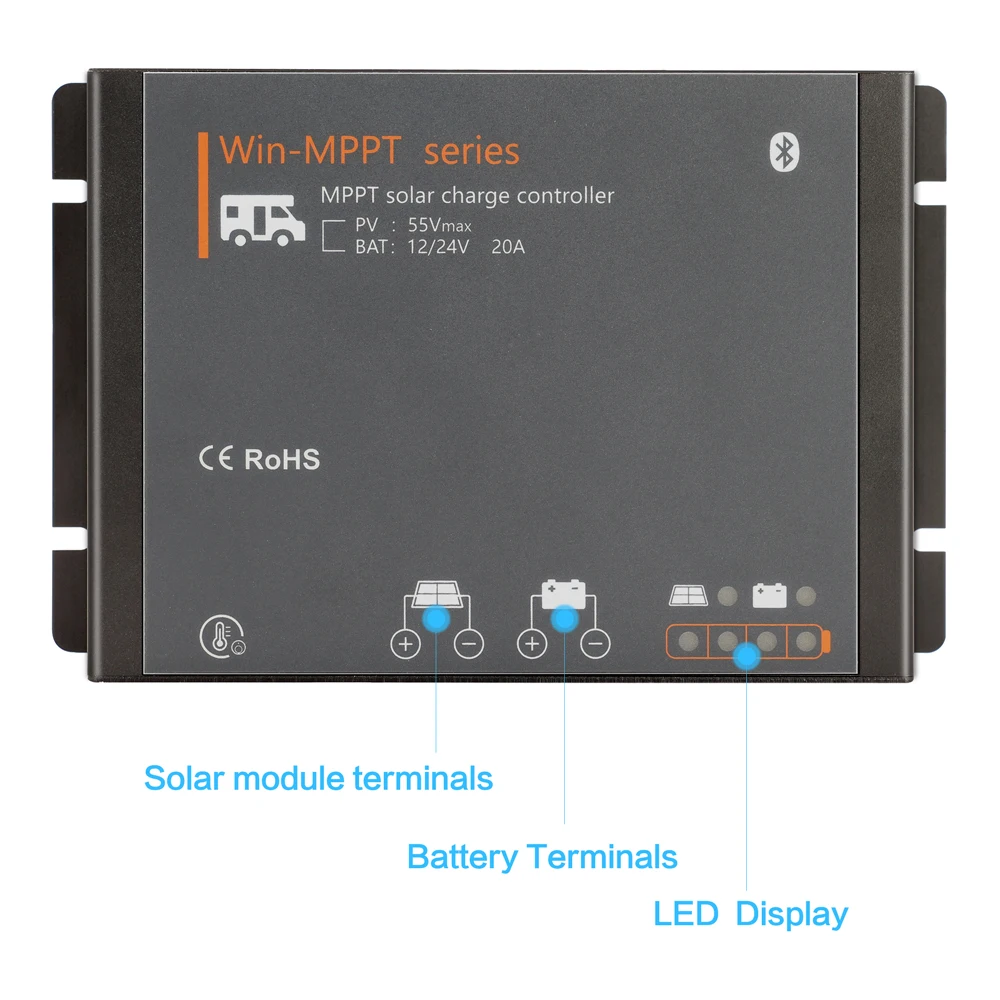

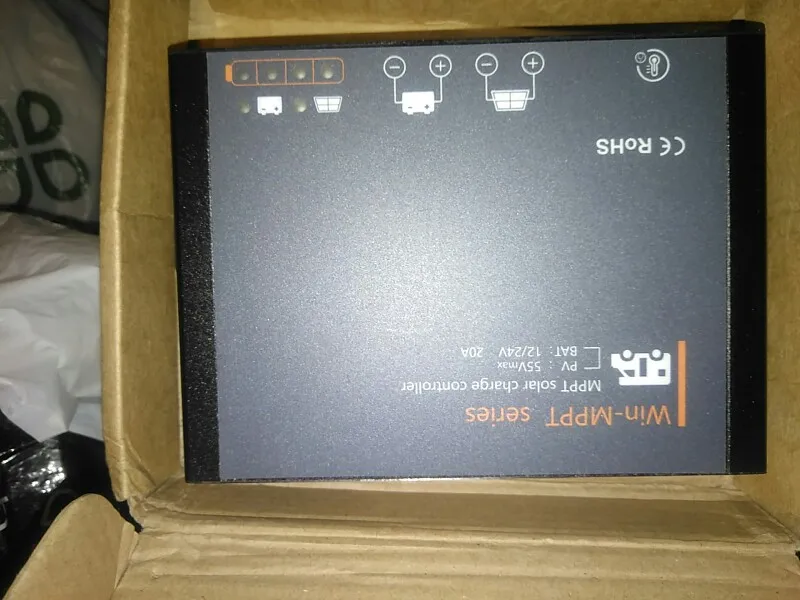

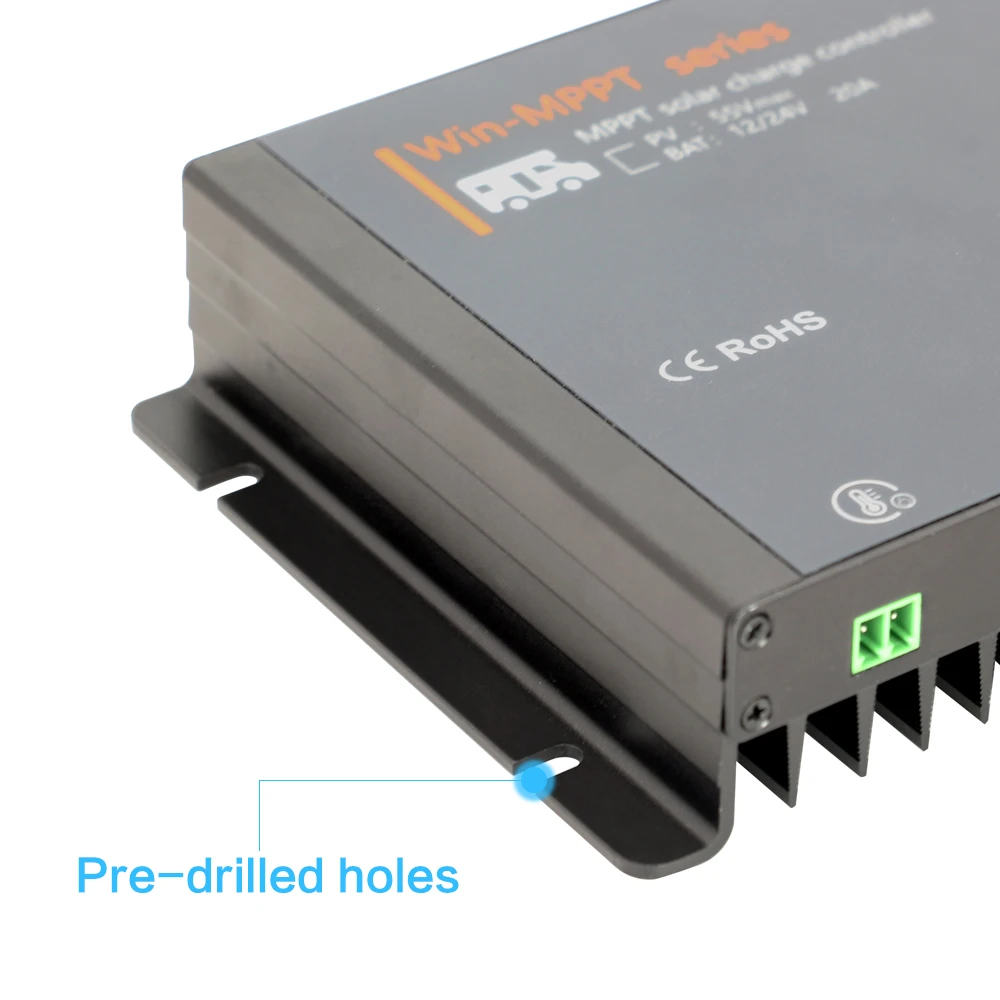

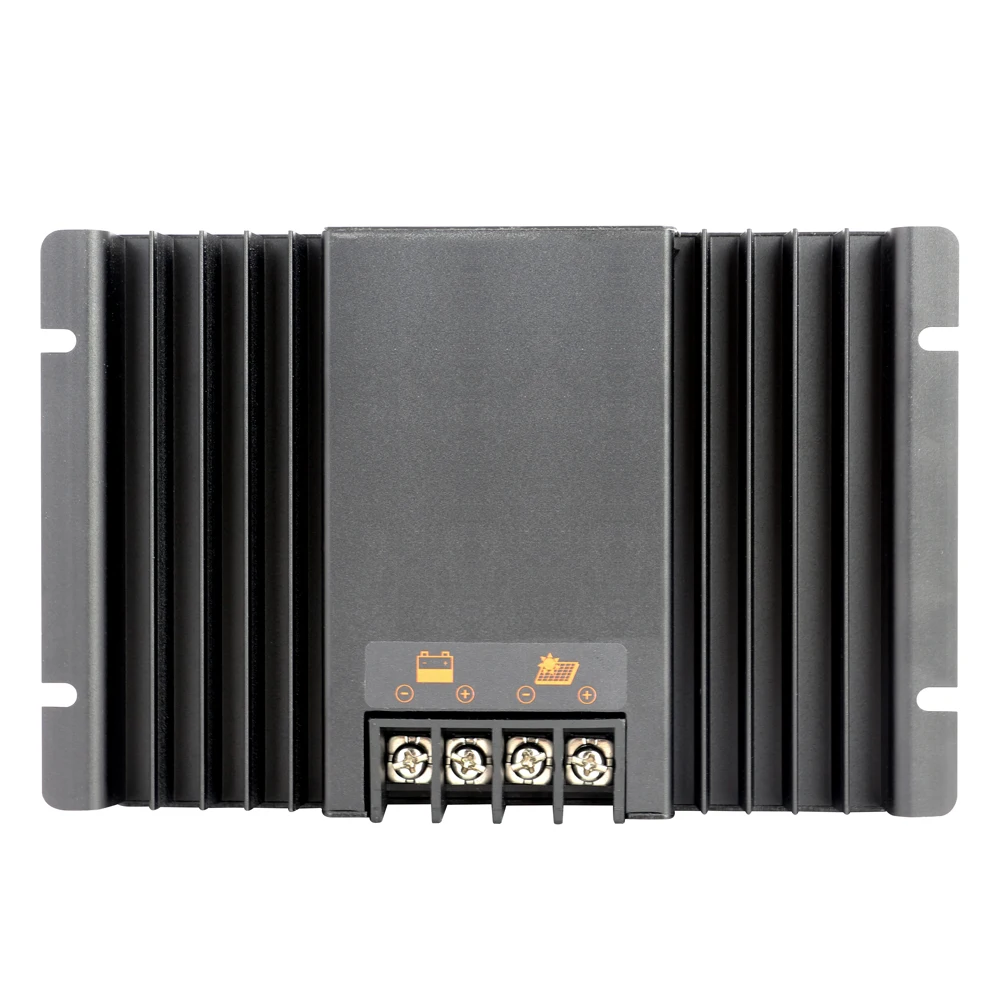

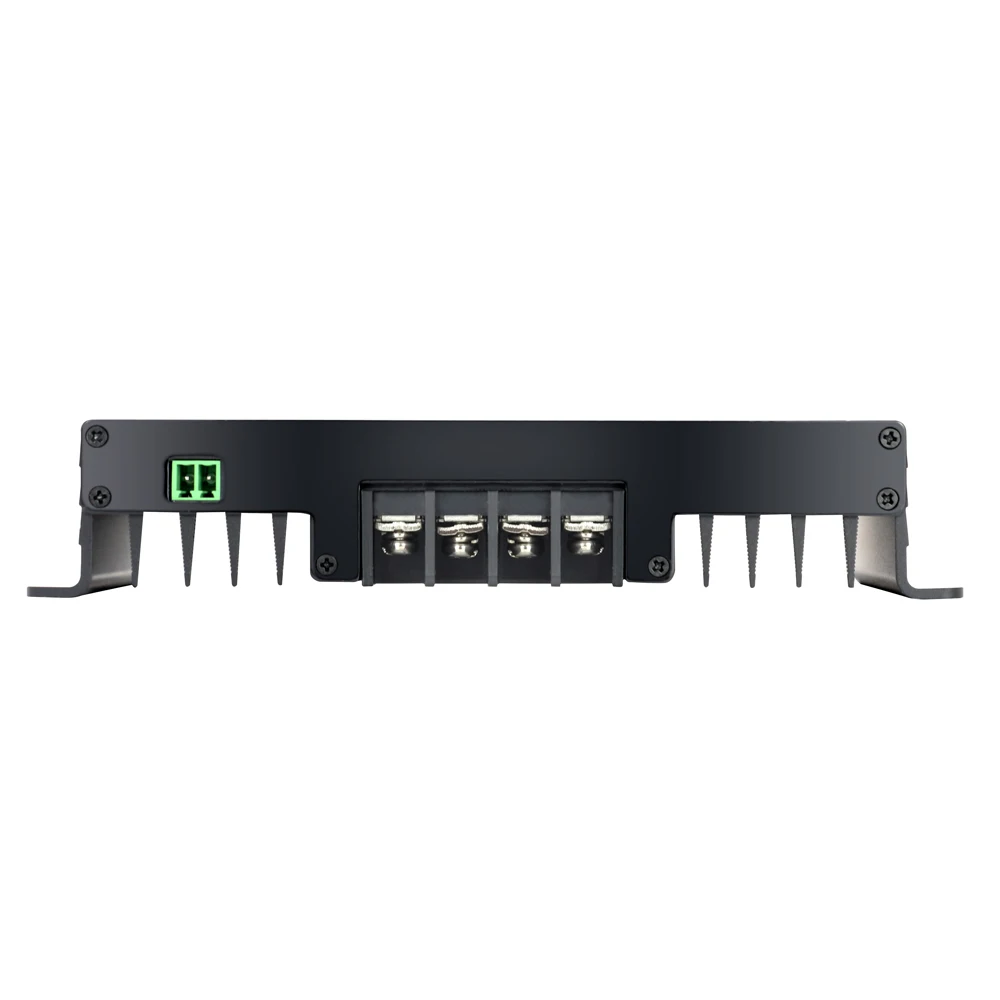

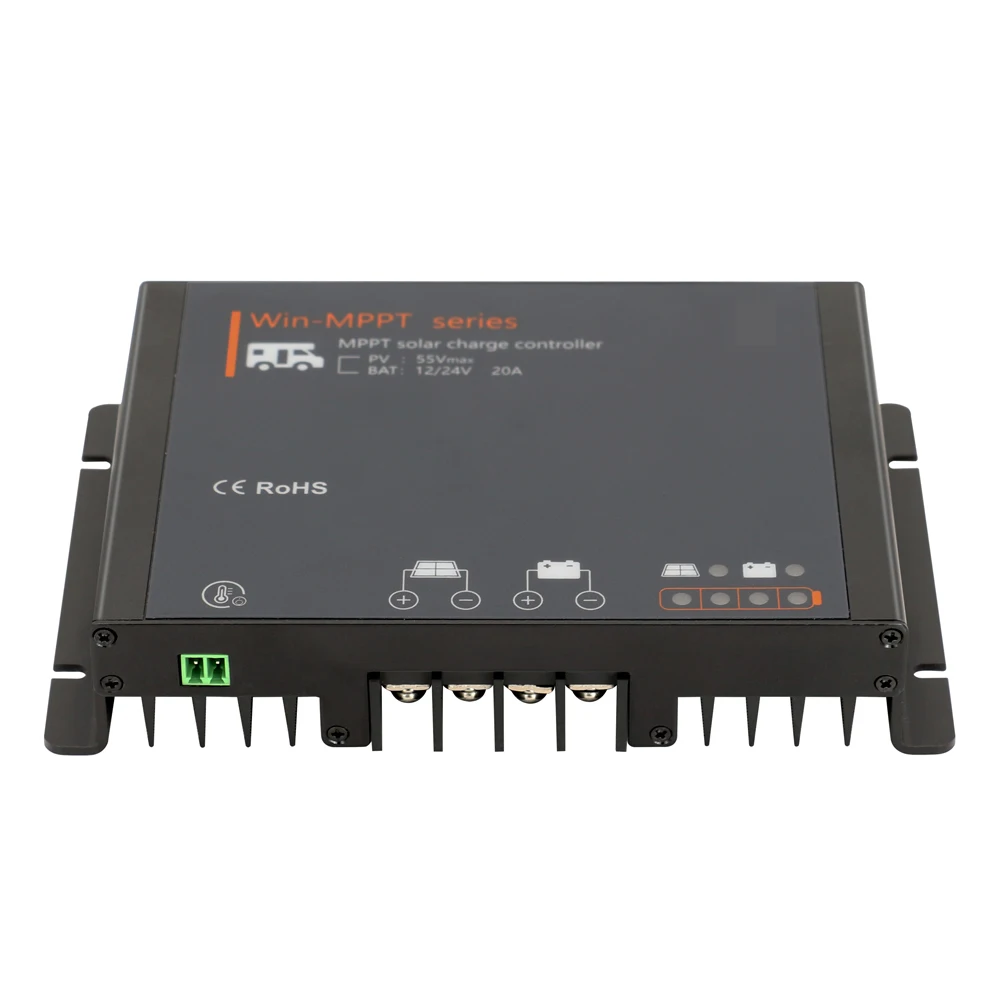

Фото:
