Последнее обновление: 29.05.2022

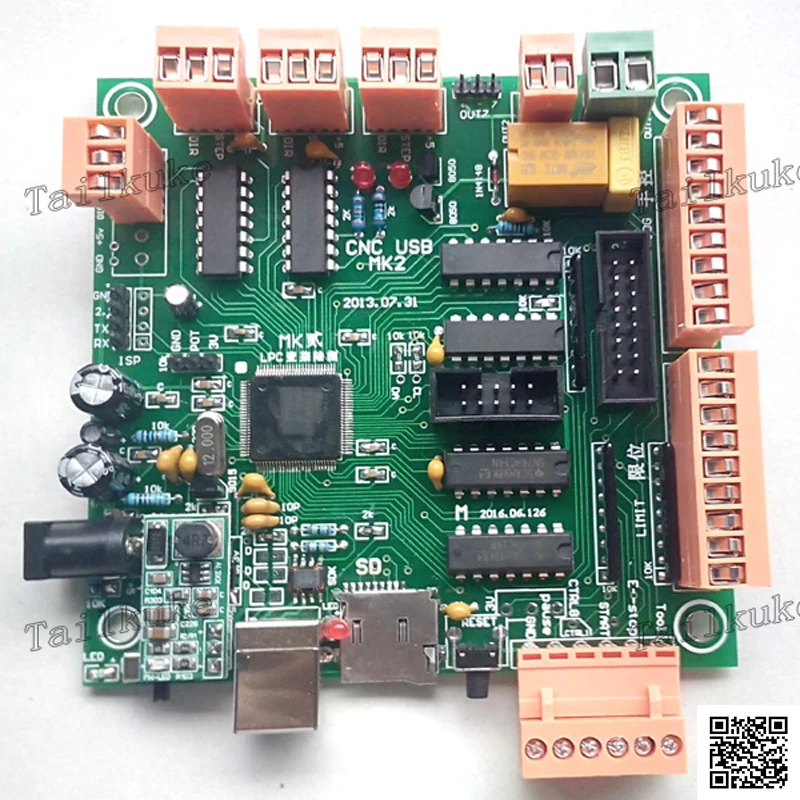

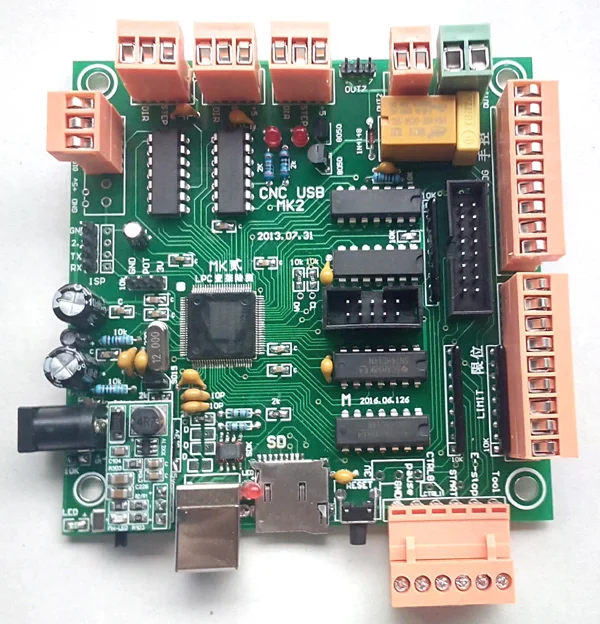

Шаговый двигатель и драйвер серводвигателя, поддерживающий все 5 в импульса/управления направлением сигнала ввода
Выход 4 оси, выход частоты 100K на ось, может быть подключен к сервоприводу
Поддержка 4 каналов управления выходным сигналом, управлением шпинделя, охлаждением, распылением и контролем изменения инструмента
Поддержка 5 каналов управления входом сигнала-запуск, пауза, остановка, Аварийная остановка, настройка инструмента Интерфейс сигнала;
Поддержка аппаратные средства 4 оси 8 ограничения направления вход
Поддержка лимит программного обеспечения
Поддержка гистерезиса
Поддержка 4 оси связь, размер 4 оси связь;
Поддержка sd-карты, автономной работы, файл пути инструмента может быть больше 100 м;
Поддержка прямой линии и круговой интерполяции
Поддержка ручной платы управления для управления 4 осями, поддержка режима jog step
Поддержка 3 осевой электронный маховик
USB (V2.x) для настольных ПК/ноутбук компьютеры с поддержкой Windows XP, Vista, Windows 7, 8 или 8,1 (32-бит или 64-бит)
Стандартный код RS274 / NGC G (совместим с EMC2 и Linuxcnc)
Поддержка расширенного G codes-G40, G41, G42 (компенсация радиуса инструмента)
Поддерживает расширенный codes-G43 G, G49 (смещение длины инструмента)
Поддерживает расширенный codes-G54 G, g59.3 (происхождение системы координат)
Совместимость с g-кодом, генерируемым SolidCAM, MasterCAM, ArtCAM, Vectric, CamBam, MeshCAM и другим программным обеспечением
Поддерживает экструзия 4 и 3 оси G код
Поддержка DXF файла для прямого создания пути инструмента
Поддержка импорта файлов PLT / HPGL для создания пути инструмента напрямую
Поддержка NC-Drill (Excellon) Импорт файлов для создания пути инструмента непосредственно
Поддержка импорта файла Gerber (RS-274x) для прямого создания путей инструмента
Инструмент путь моделирование
Автоматическая программа нулевого возврата координат
Поддерживает смена инструмента программ
Автоматический инструмент измерения длины
Экспортный путь инструмента к коду G

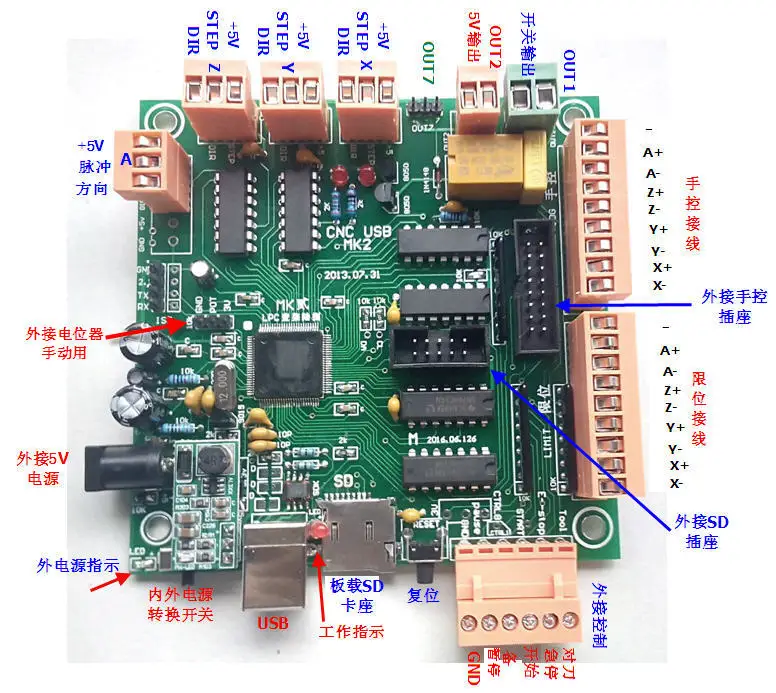

Удобные входные и Выходные соединения
Размеры каблук 10 см * каблук 10 см
Обновление прошивки приборной панели до ноября 2015 года. Если ваша версия программного обеспечения не верна, вам может быть предложено обновить. Если вы хотите обновить или понизить уровень, после подтверждения программного обеспечения, используйте провод, чтобы закрыть GND и резервный терминал (внешний контрольный терминал на рисунке выше) И светильник индикатора будет мигать быстро.
Удобная проводка ручного управления, функция MK2, только 4 оси, нет аналогового выхода инвертора, не может взять колесо, не может быть подсоединено во время использования Фотоэлектрические концевой выключатель (в том случае, если вы хотите, чтобы связаться может быть подключен с внешним изоляция оптопары для большие мощности) см 9-axis MK2
Однокристальный компьютер LPC1768, имеет буфер, скорость расчета быстрая.
Программное обеспечение может использовать только версию 2013 7 31. Официальное лицо прекратило продажу и обновление MK1 MK2. Эта версия представлена во всем китайском программном обеспечении.
USB прост в использовании, и устройство широко используется.
Эта плата управления может сохранять программы G code для работы на sd-карте без подключения к компьютеру. Компьютер может замораживать или лепить нормально. Это так называемый «Оффлайн»
Про автономную функции
Автономный режим: Плата управления не должна подключаться к компьютеру, но сохраняет файл траектории инструмента на sd-карту, нажимает кнопку Пуск на плате управления, плата управления считывает данные с sd-карты, И система выполняет обработку числового управления, чтобы избавиться от зависимости от компьютера.
Во время автономного процесса вы также можете подключить компьютер для отображения состояния работы пути инструмента, или вы не можете подключить компьютер. На самом деле, вы можете подключить и отсоединить usb-кабель в любое время. Причина в том, что хост-компьютер получает только данные и отображает данные о координатах с панели управления и не передает данные.
Существует две основные причины использования автономной работы:
Во-первых: компьютерная USB связь легко мешает, и это легко вызвать связь между контрольной платой и компьютерным программным обеспечением что приведет к прерыванию обработки системы и потере заготовки.
Во-вторых: в то же время стабильность компьютера также является большой проблемой. Даже если связь USB в порядке, компьютер может заморозить, что приведет к прерыванию обработки системы и потере заготовки.
С автономной функцией процесс обработки системы не зависит от USB связи и стабильности компьютера. Конечно, стабильность системы Чэнду и тысячи юаней промышленной системы ЧПУ в основном стоят на той же пусковой линии. Стабильность лучше всего;
Плата управления не имеет экрана дисплея и может быть подключена к дисплею координат. На самом деле, не имеет значения, чтобы включить компьютер с несколькими сотнями юаней. Если он не должен отображаться в массовом производстве, просто нажмите «СТАРТ».
Для более подробной информации, пожалуйста, посмотрите на океанический мастерская.
Этот продукт предоставляет usb-кабель, пожалуйста, приобретайте другие аксессуары отдельно.
CD-ROM не предоставляется. Все материалы доступны для загрузки на сайте. Адрес:
Https://pan.baidu.com/s/18gq4ET2vpCZZ2kJNCqzbNg
В предыдущей версии 1086, если вы хотите зарегистрироваться, Скопируйте следующий регистрационный код:
LUNV3HXQiYtB9fOdS8LqbOK1 + A2XiG1lQCb0efdi7LX4Qwkibk0D5viI5ydaJCAydCuVGcKm5DgmqB + hnO9zWA =
Последняя версия 1825, если вы хотите зарегистрироваться
LUQR-BQYI-SCEW-QVBT 1825 mk2
Скопируйте регистрации ниже
H2yl + IwagEAq6H2yl/h2yl =
Две китайские версии программного обеспечения скачать
Https://pan.baidu.com/s/1bEeUzc
Скачатые Драйвером
Http://pan.baidu.com/s/1slxUNCx
Ручные реле управления могут быть подключены внешне. Внешнего источника питания. Внешнюю карту памяти SD. Эти внешние компоненты необходимо приобретать отдельно.
Облегченная версия, доступная, не торгуется, может использоваться без добавления чего-либо.

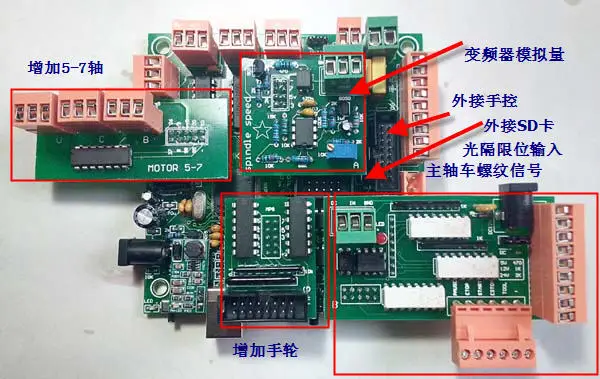

Недавно Модифицированная плата управления может добавить 5-7 осей. Он может увеличить аналоговый интерфейс инвертора, Добавить Интерфейс маховика, добавить оптический изоляционный фотоэлектрический переключатель и подключить шпиндель автомобиля поток сигнала входного сигнала самостоятельно.
Дополнительная панель управления не будет доставлена.
Https://item.taobao.com/item.htm?spm=686.1000925.0.0.lLRB7T&id=540442035708
Https://item.taobao.com/item.htm?spm=686.1000925.0.0.lLRB7T&id=540442035708

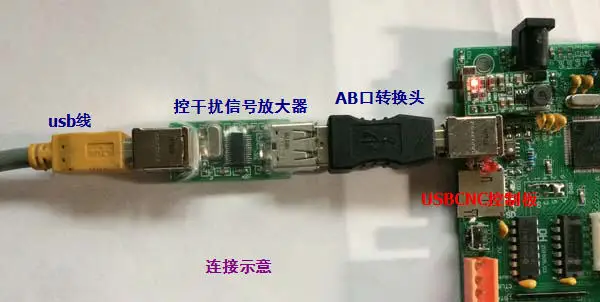

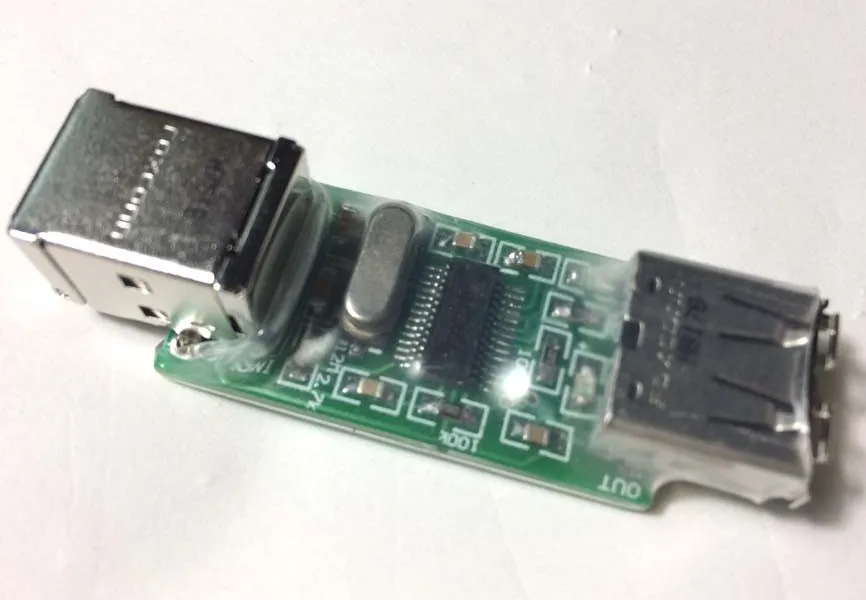

При использовании вместе с usbanti-interfers усилитель сигнала очень стабильный.
Https://item.taobao.com/item.htm?spm=a1z38n.10677092.0.0.11891debr4I6Z6&id=583997079278
