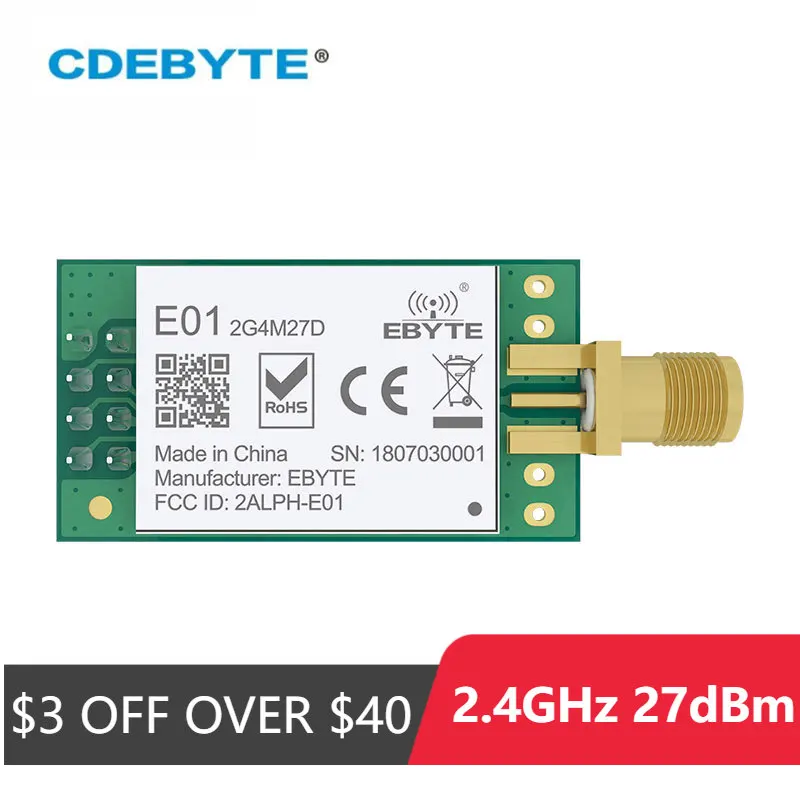

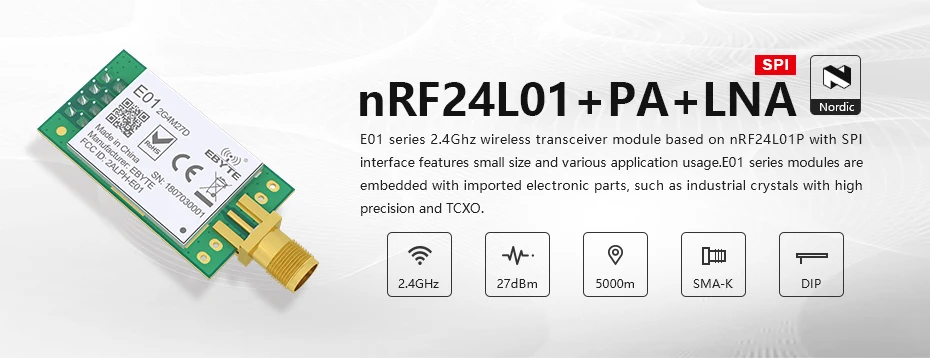

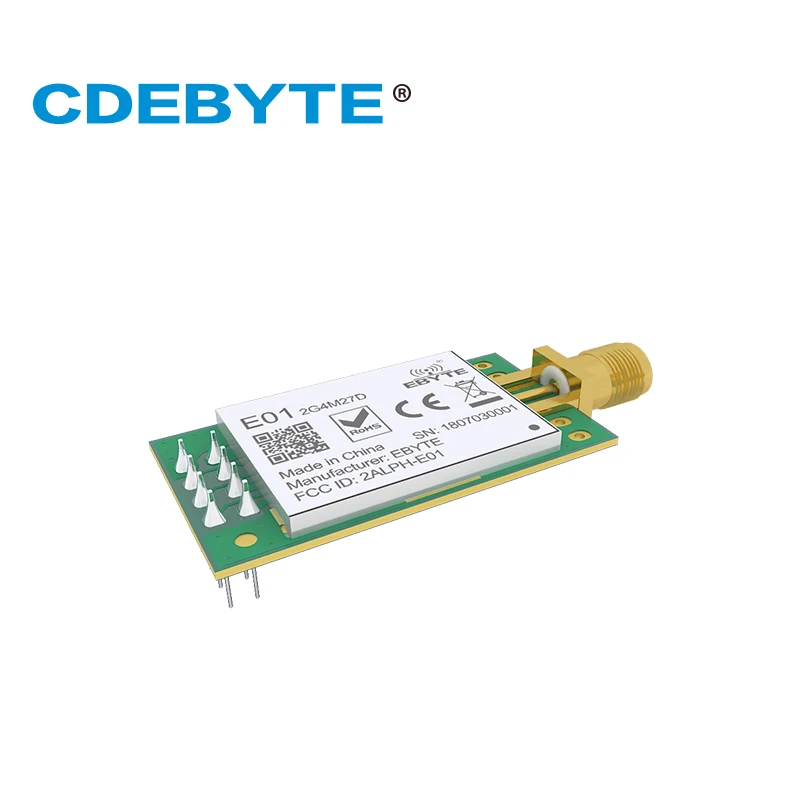

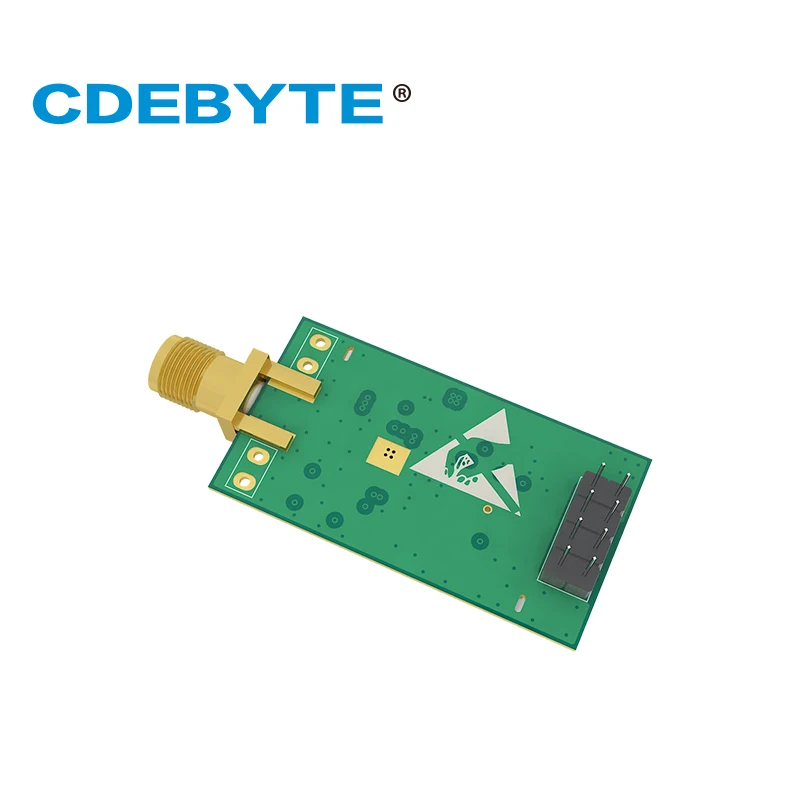

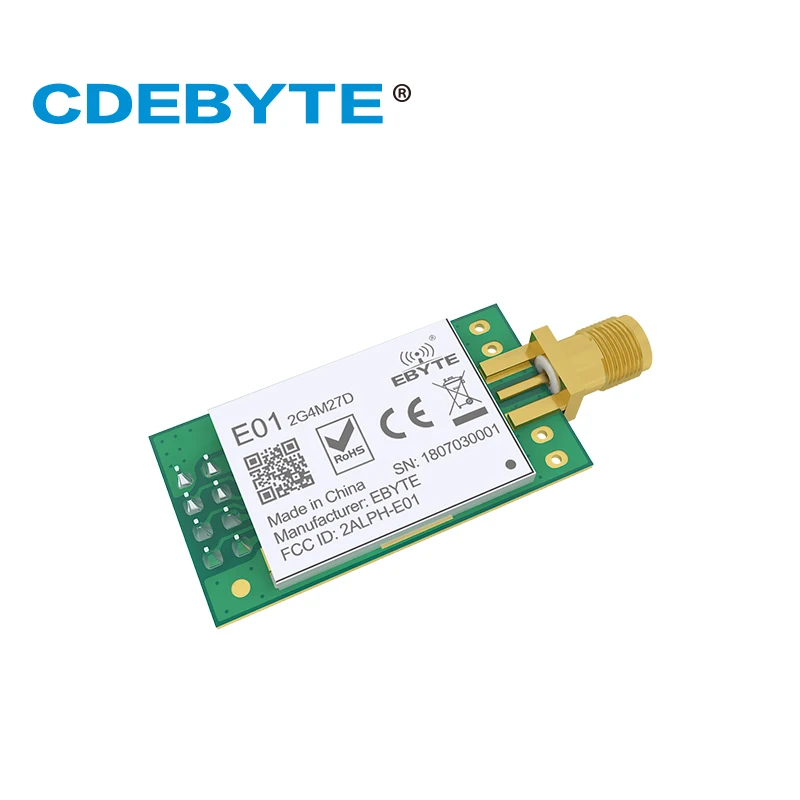

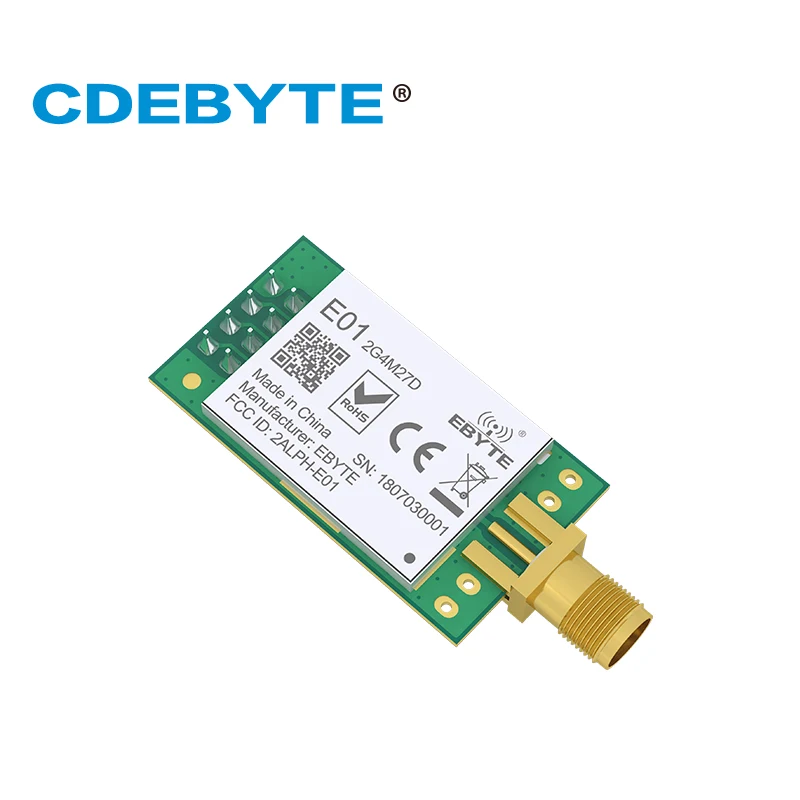

Модуль Ebyte E01-2G4M27D nRF24L01P 27 дБм nRF24L01 PA LNA дальнего действия 2,4 ГГц SPI DIP IoT

Ebyte E01-2G4M27D nRF24L01P 27dBm nRF24L01 PA LNA Дальний диапазон 2,4 ГГц SPI DIP IoT модуль

RF параметр

Значение

Примечание

Рабочая частота

2400 ~ 2525 МГц

По умолчанию: 2,4 ГГц (16 МГц осциллятор)

Передающая Мощность

27 дБм

Макс. Мощность (500 МВт)

Чувствительность приема

-99 дБм

Скорость передачи данных по воздуху: 250 кбит/с

Скорость передачи данных по воздуху

250k ~ 2 Мбит/с

По умолчанию: 250 кбит/с

Испытательное расстояние

5000 м

В открытом и прозрачном воздухе, с максимальной мощностью, коэффициентом усиления антенны 5dBi, высотой 2 м,

Скорость передачи данных по воздуху: 250 кбит/с

Аппаратный параметр

Значение

Примечание

Размеры

18*33,4 мм

Без SMA

Тип антенны

SMA-K

Интерфейс связи

SPI

Посылка

DIP

Электронный параметр

Мин.

Тип.

Макс.

Блок

Состояние

Источник питания

2,5

3,3

5,5

V

Уровень связи

2,0

3,3

3,6

V

Передающий ток

480

490

500

Ма

3,3 V

Передающий ток

380

390

400

Ма

5,0 V

Ток приема

22

23

24

Ма

3,3 V

Ток приема

21

22

23

Ма

5,0 V

Рабочая температура

-40

20

+ 85

℃

Рабочая влажность

10

60

90

%

Температура хранения

-40

20

+ 125

℃

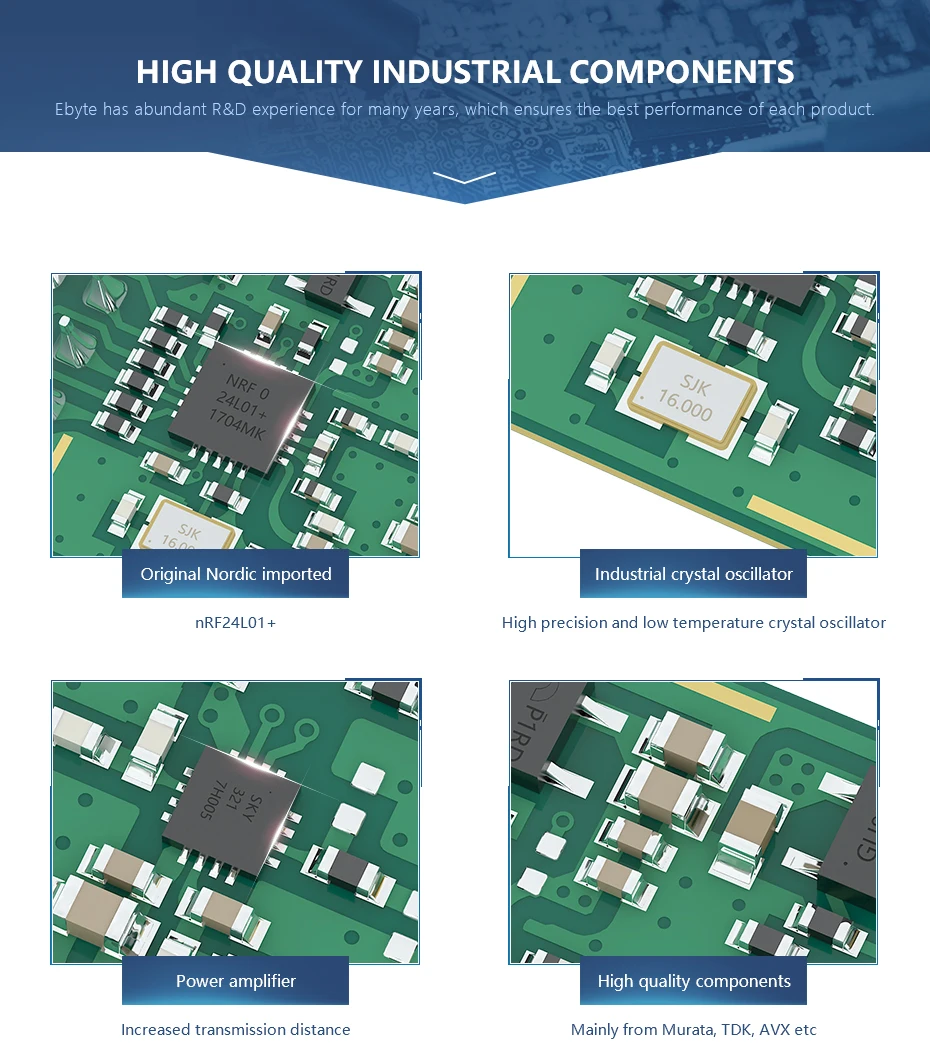

Высококачественные промышленные компоненты

* Оригинальный импортированный в скандинавском стиле nRF24L01P

* Промышленный кристаллический осциллятор

Высокая точность и низкая температура кристаллический осциллятор

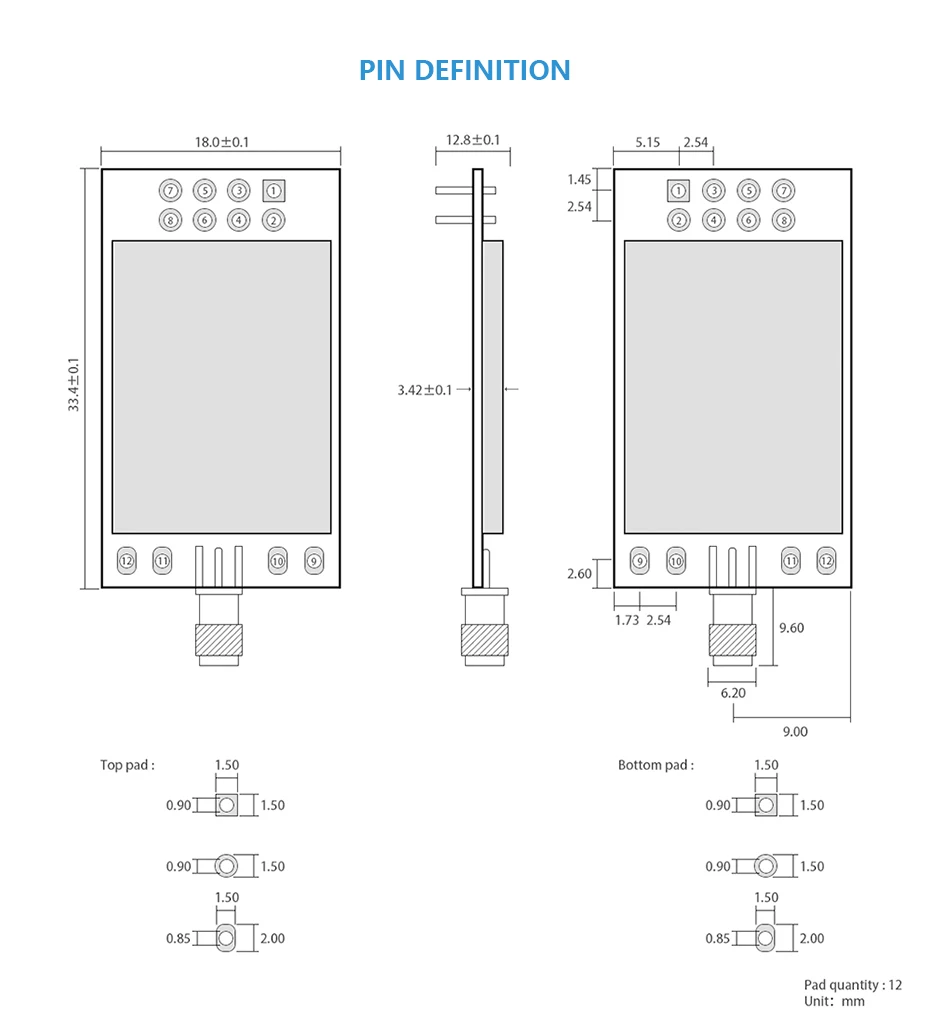

Определение штифта

Контактный номер

Контактный элемент

Направление штифта

Применение штифта

1

GND

-

Наземный

2

VCC

-

USB источника питания 2,5 V ~ 5,5 V DC, рекомендуется использовать 3,3 V.

3

CE

Вход

Чип включен

4

CSN

Вход

Выбор чипа SPI

5

SCK

Вход

Часы SPI

6

MOSI

Вход

Главный выходной входной сигнал SPI

7

MISO

Выход

Главный вход SPI slave выход

8

IRQ

Выход

Запрос на прерывание, допустимый при низком уровне связи

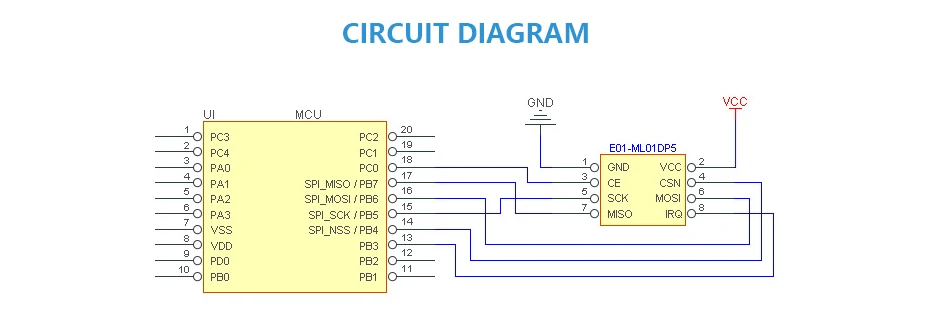

Схема цепи

Применение

С стабильной серийной продукцией, модуль подходит для различных приложений (особенно для умного дома, IoT)

Пульт дистанционного управления UAV/RF

Контроль и контроль безопасности

Приобретение цифрового изображения
