Последнее обновление: 19.03.2022
Программное обеспечение и инструкция, пожалуйста, нажмите здесь:Https://drive.google.com/open?id=1JXQbBj-CuYee53yvQESx5HsVRhJ59VTDПараметры:
Номинальное напряжение: 24 В
Гравируемая площадь: 18x10x4.5cm
Шпиндель: 775 мотор шпинделя
Softwear: системы управления GRBL
Система поддержки: адаптер 24V 5.6A
Шагового двигателя: fuselage длина 34 мм, ток, 1.33A, 12v. Крутящий момент 0.25N/м
Шпиндель: 775 мотор шпинделя (12-36 в) 24 В: 10000р/мин
Поддерживаемая система: Windows XP / Win 7 / Win 8 / Win 10 / Linux.
Сверла: наконечник 0,1 мм, 20 градусов, диаметр 3.175мм. Посылка включает 10 шт.
Зажимы: 4 шт., удерживайте толщину 0-30 мм, размер: 50*20*3 (длина * ширина * толщина), ширина внутреннего слота 6 мм

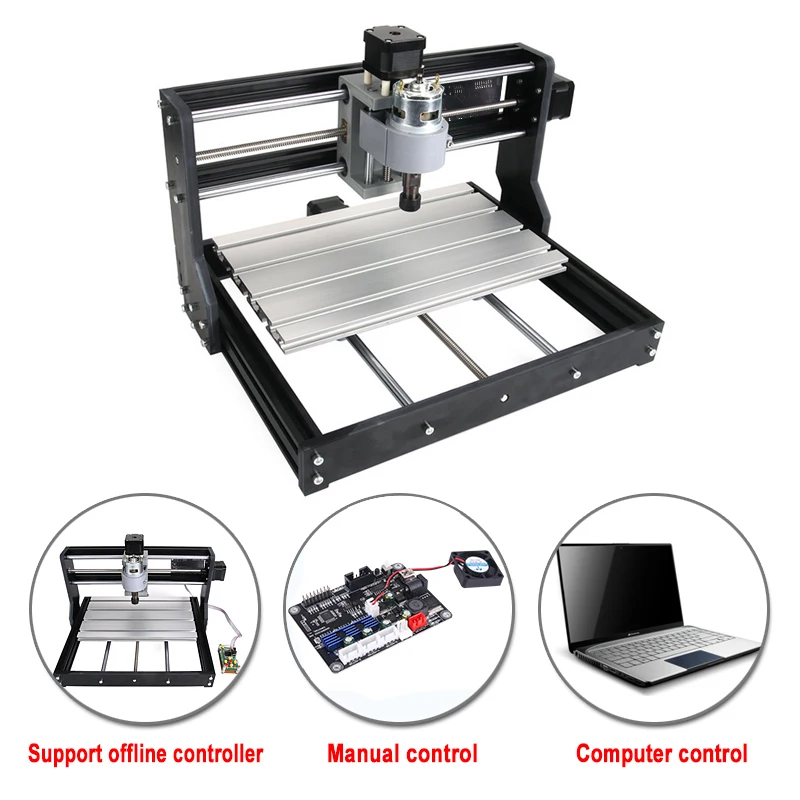

Особенности:1. Поддержка прошивки GRBL и benbox. Поддержка ЧПУ 3-axis лазерный гравировальный станок.2. Длина хода не ограничена 30x18 и 24x18, это может быть установка другой длины. Задайте ход в команде.К примеру3018, пожалуйста, укажите ход в команде, длину 30 см и ширину 18 см;2418, пожалуйста, установите XY ход в команде, длина 24 см, ширина 18 см.3 оси GRBL Управление доскаВыход сигнала:1: вентилятор: используется для охлаждения двигателя вала2: вал: Подключите вал двигателя, держите то же самое с напряжением источника питания, 5А электричество, если мощность двигателя шпинделя высока, можно подключить внешние реле, такие как переключатель. G code M3 open, M5 closed, версия 0,9 прошивки может регулировать PWM, достигать скорости управляемого и настраиваемого лазера3: X-axis выходной сигнал двигателя, A4988 Макс 1.5A электрический ток4: выход сигнала двигателя оси Y, A4988 max 1.5A электрический ток5: выход сигнала двигателя оси Z, A4988 Макс 1.5A электрический токВход сигнала:1: минимальный предел оси X-2: минимальный предел оси Y-3: минимальный предел Z-axis4: кнопка сброса: Нажмите кнопку, система перезагрузится, используется для срочной остановки машиныБеслинейный контроллер GRBLНажмите Z + и Z- , ось Z будет двигаться вверх и вниз.Нажмите X + и X- , ось X будет двигаться влево и вправо.Нажмите Y + и Y- , ось Y будет перемещаться спереди и сзади.Отжим: шпиндель вкл (лазер ВКЛ), шпиндель ВЫКЛ (лазер выкл)Пресс smod: возвращениеНажмите Z + в течение 5 секунд, измените язык на английский.Sd-карта: В комплект входит считыватель sd-карт для записи в корневой каталог файлов g-кода.Обратите внимание:Лазерный интерфейс-3 контакта на этой плате управления. Только поддержка 42 шагового двигателя.Длина usb-кабеля: 20 смПрошивка: GRBL 08, 09, 1,1 и так далееВходное напряжение: постоянный ток 7-36 вПосылка список:1 × гравировальный станок1 х GRBL 3-оси Управление доска1 x контроллер ЖК-экрана GRBLUSB кабель (1 шт.);1 x Кабель для соединения шпинделя1 х SD карты
